KASUTUSJUHEND CWF14G110 CONSTRUCTA

1.2.2 Ohusümbolid 129

1.2.3 Hoiatuste struktuur.... 130

1.2.4 Üldised sümbolid.... 130

Tööriistad ja abinõud.... 131

Remont....132

3.1 Tööpinna vahetamine 132

3.1.1 Tööpinna eemaldamine 132

3.1.2 Tööpinna paigaldamine 132

3.2 Välispaneeli vahetamine 133

3.2.1 Välispaneeli eemaldamine.... 133

3.2.2 Välispaneeli paigaldamine 133

3.3 Pesuaine sahtli vahetamine.... 134

3.3.1 Pesuaine sahtli eemaldamine 134

3.3.2 Pesuaine sahtli paigaldamine 134

3.4 Pesuaine sahtli käepideme vahetamine 135

3.4.1 Pesuaine sahtli käepideme eemaldamine.... 135

3.4.2 Pesuaine sahtli käepideme paigaldamine 135

3.5 Ukse vahetamine.... 136

3.5.1 Ukse eemaldamine 136

3.5.2 Ukse paigaldamine.... 136

3.6 Ukseosade vahetamine.... 137

3.6.1 Ukse osade eemaldamine 137

3.6.2 Ukse osade paigaldamine 137

3.7 Ukse tihendi vahetamine.... 138

3.7.1 Ukse tihendi eemaldamine.... 138

3.7.2 Uksetihendi paigaldamine.... 141

3.8 Ukseluku vahetamine 142

3.8.1 Ukseluku eemaldamine 142

3.8.2 Ukseluku paigaldamine 143

3.9 Trumli valgustuse vahetamine 144

3.9.1 Trumli valgustuse eemaldamine 144

3.9.2 Trumli valgustuse paigaldamine 144

3.10 Pumba katte vahetamine.... 145

3.10.1 Pumba katte eemaldamine.... 145

3.10.2 Pumba katte paigaldamine.... 145

3.11 Esipaneeli vahetamine 146

3.11.1 Esipaneeli eemaldamine 146

3.11.2 Esipaneeli paigaldamine 148

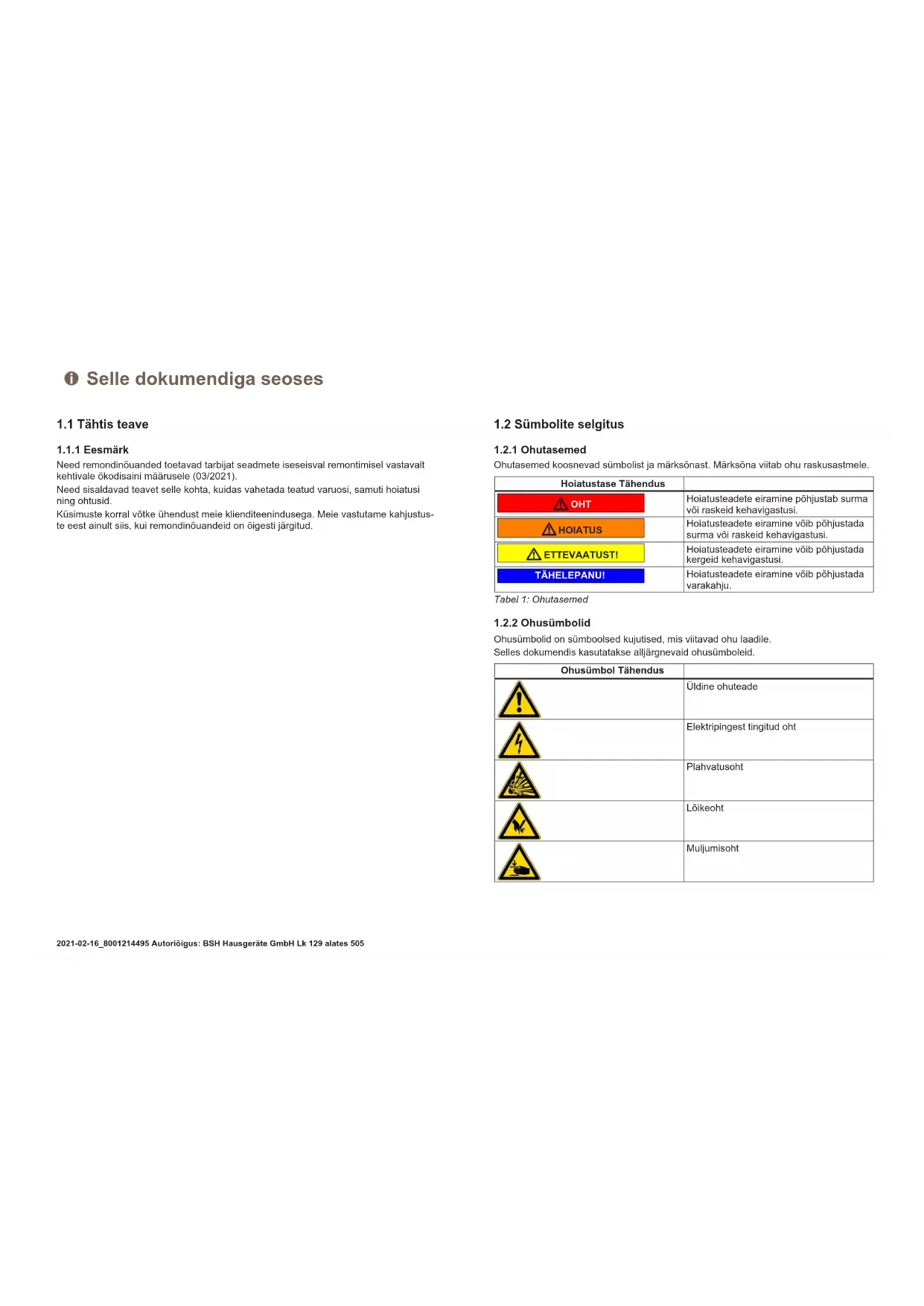

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

OHT

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitööriist[15000155]	Tööriist plastosade lahtitegemiseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga[00340764]	100 mm, splindiga poltidele
Pöördemomendi mutrivöti[15000441]	Pöördemomendi mutrivöti 20-100 Nm
Lapik kruvikeeraja[00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja[00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneotsalised tan-gid, nurga all[00341269]	Pikkus 200 mm
Külg-lõiketangid[00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut-rivõti[00340811]	Mutrivõtme suurus 10°mm, M6
Combination wrench[00340814]	Mutrivõtme suurus 13°mm, M8
Kombineeritud mut-rivõti[00340817]	Mutrivõtme suurus 17 mm, M10
Kombineeritud mut-rivõti[15000459]	Mutrivõtme suurus 16°mm, M10

Remont

3.1 Tööpinna vahetamine

Eritööriistad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga poltidele [00341272]

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

3.1.1 Tööpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge tööpinda seadme tagasuunas (2).
3. Liigutage tööpinda eemaldamiseks ülessuunas (3).

3.2 Välispaneeli vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Toöpind on eemaldatud.→132
Pesuaine sahtel eemaldatud.→134

3.2.1 Välispaneeli eemaldamine

1. 1. Eemaldage kruvid (1).

2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispaneel.

3.2.2 Välispaneeli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel välja.
2. 1. Suru kassetti (1) alla.
3. Eemaldage pesuaine sahtel (2).

3.4 Pesuaine sahtli käepideme vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.→134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli käepide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Uks on avatud.

3.5.1 Ukse eemaldamine

1.

TÄHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

1. Eemaldage uks ülessuunas.

3.5.2 Ukse paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Uks on eemaldatud.→136

3.6.1 Ukse osade eemaldamine

- Vötke uks lahti seestpoolt väljapoole.

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud.→136
Pumba kaas on eemaldatud.→145

3.7.1 Ukse tihendi eemaldamine

1.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised ► Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagaküljel olevad poldid (1).

1. Eemaldage tööpind (2, 3).

1. 1. Eemaldage kruvid (1).

2. Vabastage välispaneeli kinnituselemendid (2, 3).

3. Vabastage jaoturi korpuse poldid.

1. Eemaldage välispaneel.

2. Eemaldage üleval asuva trumli valgustuse hoidik.

Pinna kahjustamise oht!

Valede tööriistadega vöib seadme pind saada kriimustada

- Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusrōngas muhvist plastikust tööriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliühendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.

2. Vabastage köik voolikuühendused.

HOIATUS Valest paigaldusest tingitud osa Vigastused või seadme kahjustuse ▶ Pingutage pagasitihendi pin

▶ Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana oleme kohustatud tagama tarbijatele ukseluku varuosad, sealhulgas remontimisjuhendi, vastavalt direktiivile (EL) 2019/2023. Siiski soovime viidata sellele, et pärast ukseluku vahetamist on enne seadme kasutuselevõttu vajalik lasta kvalifit-seeritud elektrikul teha elektrotehniline ohutuskatse. See isik peab olema riiklike seaduste, määruste ja standardite järgi töendatult koolitatud.

OHT Liikuvatest osadest tingitud ele Kui remonditööd on valesti tehtud, ► Elektrilisi osasid peavad pa ► Pärast remonti peab olema dile VDE 0701 või riiklikele

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.

Tööpind on eemaldatud.→132
Välispaneel on eemaldatud.
Uks on eemaldatud.→136
√ Pingutusrōngas on eemaldatud.
Esipaneel on eemaldatud.
√ Uksetihend on eemaldatud.

1. Ühendage ukseluku pistik lahti.
2. Vabastage ukselukk.

Ukseluk peab olema öiges asendis, et tagada seadme avariukse avanemisfunktsioon.

▶ Paigaldage vastupidises järjekorras.

3.9 Trumli valgustuse vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Tööpind on eemaldatud.→132
Pesuaine sahtel eemaldatud.→134
Välispaneel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmest välja.
2. Ühendage elektriühendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

Teravad korpuse osad!

Lõikehaavad

▶ Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud.→136
Uksetihend on eemaldatud.
Pumba kaas on eemaldatud.→145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage põhjal olevad poldid kruvid (1).

1. 1. Eemaldage kruvid (1).

2. Suruge tööpinda seadme tagasuunas (2).

3. Liigutage tööpinda eemaldamiseks ülessuunas (3).

1. Eemaldage välispaneel.

7.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt üles (2, 3).
