CWF14G110 - Machine à laver CONSTRUCTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Constructa
Modèle	CWF14G110
Type de chargement	Frontal
Capacité de lavage	7 kg (estimation)
Vitesse d'essorage maximale	1400 tr/min (estimation)
Alimentation électrique	230 V, 50 Hz
Fonctions de base	Lavage, rinçage, essorage, vidange
Sécurité	Verrouillage enfant, arrêt de sécurité
Entretien	Nettoyage régulier du filtre, bac à produits, joint de porte
Réparabilité	Notice de réparation intégrée, pièces détachées disponibles (dessus, panneau de commande, bac à produits, porte, joint, fermeture de porte, pompe, etc.)
Outils de réparation recommandés	Tournevis Torx T20, pince, clé dynamométrique, etc.
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - CWF14G110 CONSTRUCTA

Comment nettoyer le filtre de la pompe sur la machine Constructa CWF14G110 ?

Pour nettoyer le filtre de la pompe, ouvrez le couvercle de la pompe situé en bas à droite, puis retirez délicatement le filtre. Nettoyez-le sous l'eau courante et remettez-le en place. Assurez-vous que l'appareil est hors tension et déconnecté de l'alimentation en eau avant toute intervention.

Comment remplacer le joint de porte du lave-linge Constructa CWF14G110 ?

Pour remplacer le joint de porte, vous devez d'abord retirer le panneau de façade et la porte. Suivez les étapes de la notice de réparation : dévissez les vis du panneau de façade, débranchez les connecteurs, puis désolidarisez le joint de son logement. Le montage s'effectue dans l'ordre inverse.

Comment démonter le panneau de commande sur le Constructa CWF14G110 ?

Avant tout, débranchez l'appareil et fermez l'arrivée d'eau. Retirez le dessus et le bac à produits. Dévissez les vis du panneau de commande, retirez les éléments de fixation et débranchez le connecteur de l'unité de commande. Le panneau peut alors être retiré.

Que faire si la machine à laver Constructa CWF14G110 ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : la prise, le fusible et le câble d'alimentation. Assurez-vous que la porte est bien fermée et que le verrouillage enfant n'est pas activé. Si le problème persiste, contactez le service après-vente.

Comment changer la lumière du tambour sur le Constructa CWF14G110 ?

Débranchez l'appareil. Retirez le dessus, le bac à produits et le panneau de commande. Sortez le support de la lumière du tambour, débranchez les connexions électriques et retirez l'ampoule. Montez la nouvelle ampoule dans l'ordre inverse.

Comment réinitialiser la machine à laver Constructa CWF14G110 ?

Pour réinitialiser, débranchez l'appareil pendant environ 1 minute, puis rebranchez. Cela efface les éventuelles erreurs temporaires. Si le problème persiste, consultez la notice pour des codes d'erreur spécifiques.

Comment nettoyer le bac à produits du lave-linge Constructa CWF14G110 ?

Ouvrez le bac à produits, appuyez sur le loquet pour le retirer complètement. Nettoyez-le à l'eau tiède avec une brosse douce. Assurez-vous que les orifices ne sont pas obstrués. Remettez-le en place en le poussant jusqu'au clic.

La machine à laver Constructa CWF14G110 vibre beaucoup, que faire ?

Vérifiez que l'appareil est bien de niveau et que les pieds sont réglés. Assurez-vous que les brides de transport ont été retirées lors de l'installation. Répartissez le linge uniformément dans le tambour. Si les vibrations persistent, un défaut d'amortisseur peut être en cause.

Comment verrouiller la porte pour enfants sur le Constructa CWF14G110 ?

Le verrouillage enfant s'active généralement en appuyant sur une combinaison de boutons (consultez la notice). Une fois activé, la porte ne peut pas être ouverte pendant le cycle. Pour désactiver, répétez l'opération.

Où trouver les pièces détachées pour la machine Constructa CWF14G110 ?

Les pièces détachées (dessus, panneau de commande, bac à produits, porte, joint, fermeture de porte, pompe, etc.) sont disponibles auprès du service après-vente Constructa ou via des revendeurs agréés. Utilisez la référence de pièce indiquée dans la notice pour commander.

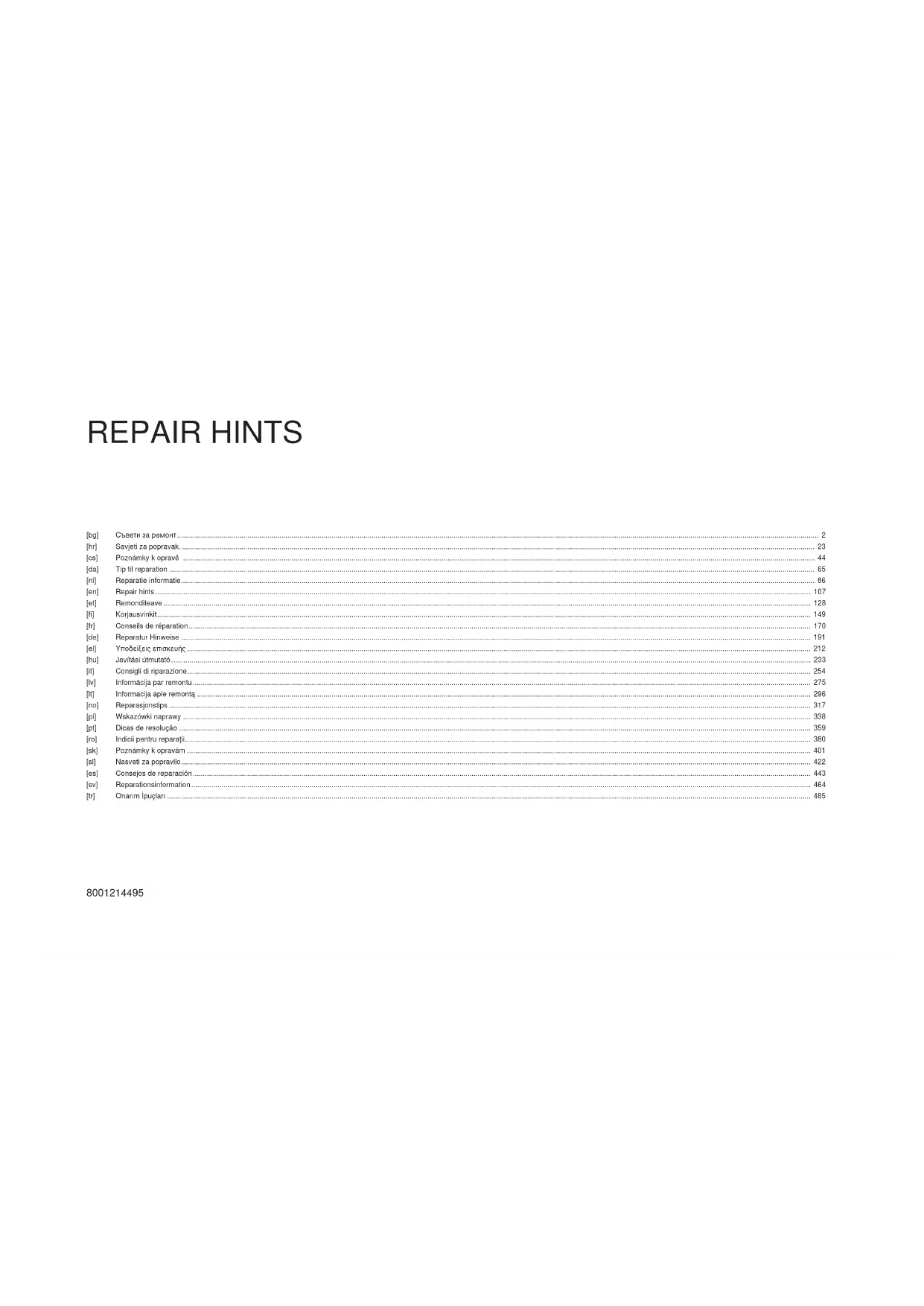

MODE D'EMPLOI CWF14G110 CONSTRUCTA

Conseils de réparation - Lave-linge

i A propos de ce document.... 171

1.1 Informations importantes.... 171

1.1.1 Objectif.... 171

1.2 Explication des symboles.... 171

1.2.1 Niveaux de risque 171

1.2.2 Symboles de danger 171

1.2.3 Structure des indications d'avertissement 172

1.2.4 Symboles généraux 172

Outils et aides.... 173

Réparation 174

3.1 Changer le dessus.... 174

3.1.1 Retirer le dessus.... 174

3.1.2 Monter le dessus.... 174

3.2 Changer le panneau de commande 175

3.2.1 Retirer le panneau de commande 175

3.2.2 Monter le panneau de commande.... 175

3.3 Changer le bac à produits 176

3.3.1 Retirer le bac à produits 176

3.3.2 Monter le bac à produits 176

3.4 Changer la poignée du bac à produits.... 177

3.4.1 Retirer la poignée du bac à produits.... 177

3.4.2 Monter la poignée du bac à produits.... 177

3.5 Changer la porte.... 178

3.5.1 Retirer la porte.... 178

3.5.2 Monter la porte 178

3.6 Changer les composants de la porte.... 179

3.6.1 Retirer les composants de la porte 179

3.6.2 Monter les composants de la porte.... 179

3.7 Changer le joint de porte.... 180

3.7.1 Retirer le joint de porte 180

3.7.2 Monter le joint de porte.... 183

3.8 Echange de la fermeture de porte.... 184

3.8.1 Retrait de la fermeture de porte 184

3.8.2 Monter la fermeture de porte.... 185

3.9 Changer la lumière du tambour 186

3.9.1 Retirer la lumière du tambour 186

3.9.2 Monter la lumière du tambour.... 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187

3.10.2 Monter le couvercle de la pompe.... 187

3.11 Changer le panneau de façade 188

3.11.1 Retirer le panneau de façade 188

3.11.2 Monter le panneau de façade.... 190

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3°mm (1/4") 152°mm, pour vis avec [00341272] avec trou, long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le panneau de commande

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a été retiré.→174
Bac à produits retiré.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relâcher le contact à fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

3.3.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte a été retirée.→178

3.6.1 Retirer les composants de la porte

Démonter la porte de l'extérieur vers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Couvercle de la pompe a été retiré.→187

3.7.1 Retirer le joint de porte

1.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

1. 1. Retirer les vis (1).

2. Relâcher les éléments de fixation du panneau (2, 3).

3. Desserrer les vis du boîtier du distributeur.

1. Retirer le panneau de commande.

2. Retirer le support de la lumière du tambour en partie supérieure.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

3.7.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermeture de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
√ Panneau de commande a été retiré.
Porte a été retirée.→178
√ Collier de serrage a été retiré.
√ Panneau de façade a été retiré.
√ Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.9 Changer la lumière du tambour

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a été retiré.→174
Bac à produits retiré.→176
√ Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→176
Porte a été retirée.→178
√ Joint de porte a été retiré
√ Couvercle de la pompe a été retiré.→187

3.11.1 Retirer le panneau de façade

1.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Soulever l'appareil par l'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

1. 1. Retirer les vis (1).

2. Repousser le dessus vers l'arrière l'appareil (2).

3. Soulever le dessus (3) pour le retirer.

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
