NAUDOJIMO INSTRUKCIJA CWD14C00 CONSTRUCTA

2.1 Bendrosios saugos instrukcijos 159
2.1.1 Visi buitiniai prietaisai 159

Irankiairpagalbinespriemones. 160

Remontas. 161
4.1 Pagrindo dangcio keitimas 161

4.1.1 Pagrindo dangcio nuemimas 161
4.1.2 Pagrindo dangcio uzdejimas 161

4.2 Priekinio skydo keitimas 162

4.2.1 Priekinio skydo nuemimas 162
4.2.2 Priekinio skydo uzdejimas 162

4.3 Dureliu keitimas 163

4.3.1 Dureliu nuemimas 163
4.3.2 Dureliu uzdajimas 163

4.4 Dureliu sandariklio keitimas 164

4.4.1 Dureliu sandariklio nuemimas 164
4.4.2 Dureliu sandariklio uzdejimas 165

4.5 Dureliyvyrikeitimas 166

4.5.1 Dureliu vrio nuemimas 166
4.5.2 Dureliu vryio uzdejimas 166

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamenta (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
!	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu- liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliq, kuriose yra itampa!
Mirtis del elektros smugio

Pries pradedammi remonta, ne maiziau kaip priess 60 sekundziu atjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojamitokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lenga (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
• Po remonto pasirupinkite, kad būt y atliktas saugos bandymas pagal VDE 0701 arba šyaje galiojančius reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas lissami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti	###
-Torx T20° atsuktuvas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu	###
Dinamometrinis ve-ržiaraktis [15000441]	Dinamometrinis veržiaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC	###
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC	###
Adatinés replés, kampines [00341269]	Igis 200 mm	###
Šonu pjaunančios replés [00342182]	Igis: 200 mm	###

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto platis 10°mm, M6
Combination wren- ch [00340814]	Rakto platis 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto platis 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto platis 16°mm, M10

Remontas

4.1 Pagrindo dangéo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.1.1 Pagrindo dangcio nuemimas

1. Nuimkite isleidimo zarna.
2. Nuimkite isleidimo dangtj.
3. Nuiwkite pagrindo dangtj.

1. Atkabinkite Zarnq.
2. Issukite varzhus.
3. Atpalaiduokite spreude.
4. Nuiimkite pagrindo dangtj.

4.1.2 Pagrindo dangcio uzdèjimas

Uzdekite atvirksiailestvarka.

Remontas

4.2 Priekinio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicius.
Antjuoste nuimta.
Durelés nuimtos.
Dureliu sandariklis nuimtas.
Pagrindo dangtis nuimtas. 161

4.2.1 Priekinio skydo nuemimas

PERSPEJIMAS

Astrios korpuso briaunos!
Galima jsipjauli
Muvekite apsaugines pirstines.

1.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintos kitos prietaiso dalys arba kiento namai, pvz. grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Nurodyta tvarka (1-2-3-4) išsukite varžtus.

1. Nuimkite priekinj skyda.

4.2.2 Priekinio skydo uzdéjimas

Uzddekite atvirksia eile tvarka.

Remontas

4.3 Durelii keitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.3.1 Dureliu nuemimas

1. Issukite du varztus (1). 2. Ploksiuju atsuktuvu (2) atpalaiduokite spreudes.

4.3.2 Dureliu zdejimas

Uzddekite atvirksia eilestvarka.

Remontas

4.4 Dureliu sandariklio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaias atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus.
Dureles nuimtos.
Pagrindo dangtis nuimtas, 161

4.4.1 Dureliu sandariklio nuemimas

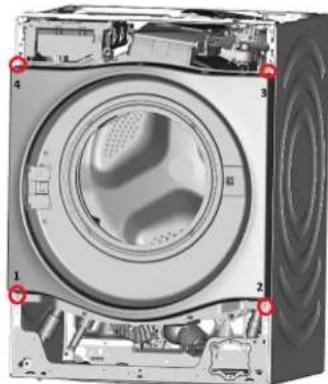

Nurodyta tvarka (1-2-3-4) išsukite varžlus.

1. Atpalaiduokite varztus užpakalinejé prietaiso pusëje.
2. Nuimkite stalviršj.
3. Atpalaiduokite antjuostes spraudes virsuje ir desineje puseje.
4. Nuimkite antjuoste.
5. Nuimkite virsuje esantbugno apsvietimo laikiklj.
6. Atpalaiduokite dozatoriaus korpuso varztus.

Plastikini jrankiu nuimkite verziamaj ziieda nuo tarpines.

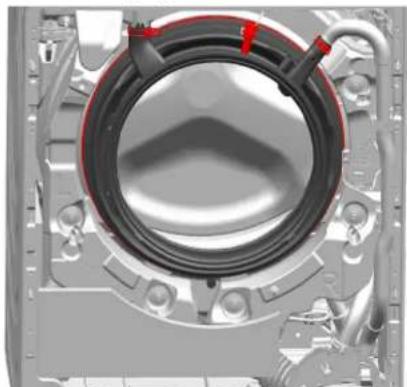

1. Atpalaiduokite dury sandariklj nuo priekinio skydo.
2. Atjunkite nuo dureliu uzraktok kabeli jungtj.
3. Nuimkite priekinj skyda.

Remontas

1. Aljunkite visas zańu jungtis.

1. Nui mkite dureliu sandariklj

4.4.2 Dureliu sandariklio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.5 Dureliu vyrio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.
Durelés nuimtos.
Dureliu sandariklis nuimtas.
Pagrindo.dangtis.nuimtas. 161
Priekinis skydas nuimtas.

4.5.1 Dureliy vriyo nuemimas

1. Issukite du varztus.
2. Nuimkite dureliy vyrj.

4.5.2 Dureliu vyrio uzdejimas

Uzdekite atvirksia eiles tvarka.
