CWD14C00 - Vaskemaskin CONSTRUCTA - Gratis bruksanvisning og manual

Produkttype	Vaskemaskin med tørkefunksjon
Merke	Constructa
Modell	CWD14C00
Mål (H x B x D)	85 cm x 60 cm x 55 cm
Nettovekt	75 kg
Strømtilkobling	230 V, 50 Hz, 10 A
Vaskekapasitet	7 kg
Tørkekapasitet	4 kg
Maksimal sentrifugehastighet	1400 o/min
Energiklasse	E (vask) / D (tørk)
Lastetype	Frontmatet
Vaskeprogrammer	Bomull, Syntetisk, Fint, Ull, Rask, etc.
Tilleggsfunksjoner	Utsatt start, Kondensasjonstørking, Anti-krøll
Vedlikehold og rengjøring	Rengjør avløpsfilteret, vaskemiddelskuffen og dørpakningen regelmessig
Sikkerhetselementer	Barnesikring, Vannlekkasjebeskyttelse, Oversvømmelsessikring
Reservedeler og reparerbarhet	Bunndeksel, frontpanel, dør, dørpakning, hengsel: kan skiftes av brukeren med passende verktøy
Generell informasjon	Bruksanvisning tilgjengelig på 22 språk, online support

Ofte stilte spørsmål - CWD14C00 CONSTRUCTA

Hvordan rengjør jeg avløpsfilteret på min Constructa CWD14C00 vaskemaskin?

For å rengjøre avløpsfilteret, koble først apparatet fra strømmen og tøm ut restvannet. Åpne avløpsluken, skru av filteret, fjern urenheter, og sett det på plass igjen. Se bruksanvisningen for detaljer.

Hva gjør jeg hvis en feilkode vises på skjermen?

Noter feilkoden og se i feilsøkingsdelen av bruksanvisningen. Vanlige koder indikerer problemer med avløp, vannforsyning eller ubalanse. Hvis problemet vedvarer, kontakt kundeservice.

Hva er maksimal vaskekapasitet for CWD14C00?

Maksimal vaskekapasitet er 7 kg for bomullsprogrammer. For tørking er kapasiteten 4 kg.

Hvordan bruker jeg tørkeprogrammet?

Velg ønsket tørkeprogram (kondensasjonstørking). Sørg for ikke å overskride tørkekapasiteten. Du kan også bruke kombinerte vask+ tørk programmer.

Er det mulig å forsinke starten av syklusen?

Ja, maskinen er utstyrt med en utsatt start-funksjon. Du kan programmere starten av syklusen opptil 24 timer i forveien.

Hvordan bytter jeg dørpakningen?

Utskifting av dørpakningen er beskrevet i bruksanvisningen. Du må fjerne frontpanelet, koble fra klemringen, og deretter installere den nye pakningen. Bruk vernehansker.

Hva gjør jeg hvis maskinen ikke tømmer vann?

Kontroller først avløpsfilteret. Hvis filteret er rent, inspiser avløpsslangen for blokkering. Hvis problemet vedvarer, kan det være en defekt pumpe.

Hvordan vedlikeholder jeg vaskemiddelskuffen?

Ta ut vaskemiddelskuffen og rengjør den under rennende vann. Bruk en liten børste for vaskemiddelrester. Kontroller også at kanalene ikke er tette.

Hvilke verktøy er nødvendige for reparasjon?

Reparasjoner krever verktøy som Torx T20 skrutrekkere, en flat skrutrekker, en momentnøkkel, en smal tang, osv. Se bruksanvisningen for fullstendig liste.

Hvor finner jeg hele bruksanvisningen?

Hele bruksanvisningen er tilgjengelig for gratis nedlasting i PDF-format på notice-facile.com. Du kan også lese den på nettet.

BRUKSANVISNING CWD14C00 CONSTRUCTA

Foranstaltninger og forbud for at forbindre faren.

De falgende ekempler viser en advarel, der advarer mod elektrisk sted pga. spendsfrende dele. Foranstaltningen til at undgaffen er naevnt.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevegelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Fjern de to skruer.
2. Fjern dorhaengslet.

4.5.2 Montering af dorhengsel

4.1 Sokkelsepervangen

Voorwaarde:

Reparasjonstips - Vaske-/tørkemaskin

1.1Viktig informasjon 168

1.1.1 Formal 168
1.2Forklaring av symboler 168
1.2.1 Farenivae 168
1.2.2 Faresymboler 168
1.2.3 Advarslenes struktur 169
1.2.4 Generelle symboler 169

Sikkerhet 170

2.1 Generelle sikkerhetsinstruktion 170
2.1.1 Alle husholdningsapparater 170

Verktoy og hjelpemidler 171

Reparasjon 172

4.1 Utskifting av sukkeldeksel 172

4.1.1 Demontering av sukkeldeksel 172
4.1.2 Montering av sukkeldeksel 172

4.2 Utskiftning av frontpanel 173

4.2.1 Demontering av frontpanel 173
4.2.2 Montering av frontpanel 173

4.3 Utskiftning av dcr 174

4.3.1 Demontering av dcr 174
4.3.2 Montering av dor 174

4.4 Utskiftning av dorpakning 175

4.5 Utskiftning av dorhengsel 177

4.5.1 Demontering av dorhengsel 177
4.5.2 Montering av dorhengsel 177

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er SYMBOLS fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advorslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en adversel mot elektrisk stat pa grunn av stromforende dele. Tiltaket for a unnga faren er angitt.

!	FARE Fare for elektrisk støt på grunn av stromførende deler! Død på grunn avdropsende elektrisk støt. Koble apparatene fra stromforsyningen i minst 60 sekunder forreparasjonene startes.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456]Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromforende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knuge legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer Bilder
Hjelpeverktøy [15000155]	Verktøy forøy læsne plastdeler
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Momentnøkkel [15000441]	Momentnøkkel 20 - 100 Nm
Flat skrutrekker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttende isola-sjon 1000 V AC
Flat skrutrekker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttende isola-sjon 1000 V AC
Spisstang,vin-kelmønster [00341269]	Lengde 200 mm
Avbitertang [00342182]	Lengde: 200 mm

Betegnelse Detaljer Bilder
Fastnøkkel [00340811]	Størrelse på fastnøkkel 10°mm, M6
Combination wrench [00340814]	Størrelse på fastnøkkel 13°mm, M8
Fastnøkkel [00340817]	Størrelse på fastnøkkel 17 mm, M10
Fastnøkkel [15000459]	Størrelse på fastnøkkel 16°mm, M10

Reparasjon

4.1 Utskiftning av sukkeldeksel

Forutsetning:

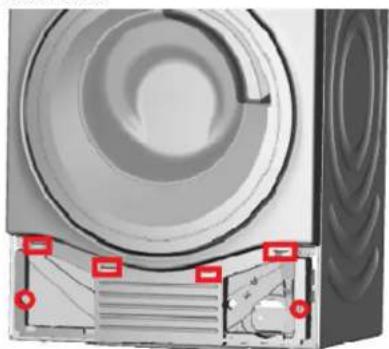

1. Demonter tommeslangen.
2. Ta av tommedeekslet.
3. Ta av sukkeldekslet.

1. Løsne slangen fra klipset.
2. Fjern skruene.
3. Løsne laselementet.
4. Ta av sukkeldekslet.

4.1.2 Montering av sukkeldeksel

4.2 Utskifting av frontpanel

Forutsetning:

4.2.1 Demontering av frontpanel

FORSIKTIG

Skarpe kanter pa hus!

Kuttskader

Bruk vernehansker.

1.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Skade pa andre deler pa apparatet ellr i kundens hjem, f.eks. gulv.

Sikre componenten sa den ikke kan falle ned.

4.2.2 Montering av frontpanel

4.3 Utskiftning av dor

Forutsetning:

4.3.1 Demontering av dor

1. Fjem to skruer (1).
2. Skift ut laselementene med sportrekker (2).

4.3.2 Montering av dor

4.4 Utskiftning av dorpakning

FORSIKTIG

Skarpe kanter på husl
Kutskader

Bruk vernehansker.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av Iosnede skruer! Personskade pa grunn av fallende deler.

Sikre componenten sa den jakke kan falle ned.

Fare for at deler kan falle ned pa grunn av Iosnede skruer! Skade pa andre deler pa apparatet ell er kundens hjem.feks.

Sikre componenten sá den ikke kan falle ned.

Forutsetning:

Fare for at deler kan falle nede grun av lesnede skruer! Personskade gn ruminav fallende derer.

Sikre componenten sa den ikke kan falle ned.

Fare for at deleer kan falle ned pa grunn av lseneke skruer! Skade pa andre deleer pa apparatet ell er kundens hjem, f.eks. gulv. Sikre komponenten sa den ilke kan falle ned.

1. Løsne skruene på baksiden av apparatet.
2. Ta av arbeidsplaten.
3. Løsne laselementene i instrumentpanelet øverst og pa høyre side.
4. Demonter instrumentpanelet.
5. Demonter trommellampeholderen pa toppen.

8

OBS!

Fare for skader pa overflaten!

Apparats overflate kan fä riper ved bruk av feil verktoy.

Bruk bare plastverktoy nár du skal skiffe ut strammeringen.

Fjern strammeringen fra pakningen med et plastverktoy.

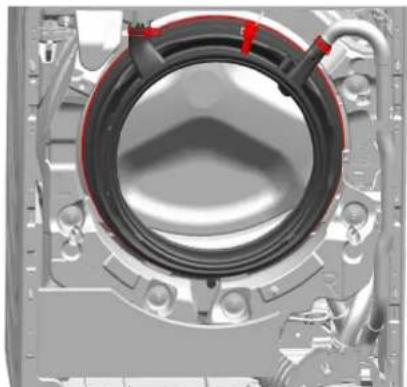

1. Løsne dorpakningen fra frontpanelet.
2. Løsne kabelkontakten fra dørlasen.
3. Demonter frontpanelet.

Reparasjon

1. Løsne alle slangekoblingene.

4.5 Utskiftning av dorhengsel

FORSIKTIG

Apent hengsleomradel

Fare for a knuse/sette fast fingre
- Ikke grip inn i hengsleomradyet.
Bruk vernehansker.

Forutsetning:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.
Duren er demontert.
Dorpakningen er demonter.
Sokkeldeksel tatt av.→172
Frontpanelet er demonlert.

4.5.1 Demontering av dorhengsel

1. Fjern to skruer.
2. Demonter dorrhengslen.

4.5.2 Montering av dorhengsel

Monteres i motsattrekkefolge.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

Risk for fallande delar pa grund av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!
