MANUAL DE UTILIZARE CWD14C00 CONSTRUCTA

Indicii pentru reparatiii - Maşină de spălat rufe cu uscător

Referitor la acest document. 201

1.1 Informati importante 201
1.1.1 Aplicabilitatea 201
1.2 Explicatia simbolurilor 201
1.2.1 Nivelurile de pericol 201
1.2.2 Simbolorile de pericol 201
1.2.3 Structura averismentelor 202
1.2.4 Simbolorile generale 202

Siguranta 203

2.1 Instrueti generale de siguranta 203
2.1.1 Toate aparatele electrocasnice 203

4.1 Inlocuirea capacului bazei 205
4.1.1 Demontarea capacului bazei 205
4.1.2 Montarea capacului bazei 205

4.2 Inlocuirea panoului frontal 206
4.2.1 Demontarea panoului frontal 206
4.2.2 Montarea panoului frontal 206

4.3 Inlocuirea usii 207

4.3.1 Demontarea usii 207
4.3.2 Montarea usii 207

4.4 Inlocuirea garniturii usii 208

4.4.1 Demontarea garniturii usil 208
4.4.2 Montarea garniturii usii 209

4.5 Inlocuirea balamalei pentru usa 210

4.5.1 Demontarea balamalei pentru usa 210
4.5.2 Montarea balamalei pentru usa 210

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

PERICOLTipul Şi sursa pericolulul!Consecintele posible ale ignorārii pericolului/avertismentului.Măsuni Şi interdictii pentru prevenirea pericolulul.

Exempli umator prezinta un avertimen prvidenc electrocutareae din cauza pieseler sub tensiune. Se mentioneza matura necessara pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectăji aparatele de la sursa de alimentare cu tensiune cu cel putün 60 de secunde inante de a incepe reparàtiile.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificarea unei recomandari speciale(text și/sau grafică)
i	Identificarea unei recomandari simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessities
	Identificarea condiţilor preliminare nece-sare
	Identificarea unei stări (dacă..., apoia...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

Eorile care au loc in timpul reparatiilor efectuate la componentele electrice pot sa duca la electrocutari!
- Deconecta! aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a Incepe lucrarié.
- Dupa reparatie, this obligatore efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

Pericol de ranire din cauza muchillor ascutite!

Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
- Nu atingeti modulele, inclusiv conexiunile s i caile conductorilor.

Desemnare Detalii	Imagini
Instrumentul auxiliar [15000155]	Instrument pentru slăbirea pie-selor din plastic
Şurubinită Torx T20 cu orificiu [00340764]	100 mm, pentru șruburi cu șft de sigurânță
Cheie de cuplu [15000441]	Cheie de cuplu 20 - 100 Nm
Şurubinită cu slot [00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolțăte protectoare 1000 V CA
Şurubinită cu slot [00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolțăte protectoare 1000 V CA
Clește cu cios, mo-del unghiular [00341269]	Lungime 200 mm
Clește cu tăiere la-terală [00342182]	Lungime: 200 mm

Desemnare Detalii Imagini
Cheie fixă inelară [00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch [00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară [00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară [15000459]	Dimensiune cheie 16°mm, M10

Repararea

4.1 Inlocuirecapacului bazei

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.

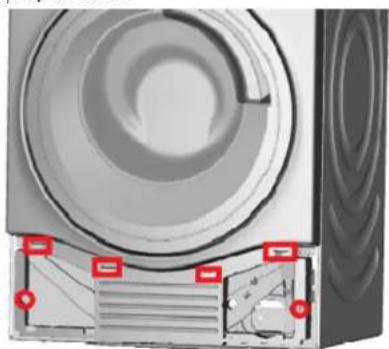

4.1.1 Demontarea capacului bazei

1. Scoateti furtunul de scurgere.
2. Scoateti capacul de scurgere.
3. Scoateti capacul bazel.

1. Desfaceti clemafurtunului.
2. Scoateti suruburile.
3. Decuplate elementul de prindere.
4. Scoateti capacul bazei.

4.1.2 Montarea capacului bazei

4.2 Inlocuirea panoului frontal

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.
Sertarul pentru detergent a fost demontat.
Panoul de mascara a fost demontat.
Usa a fost demontata.
Garnitura usii a fost demontata.
Capacul bazei a fost demontat.→205

4.2.1 Demontarea panoului frontal

ATENTIONARE

Muchii ascuţite ale carcasei!

m

Pericol din cauza pieselor care cad pentru ca suruburile sunt

släblte!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din caza pieselor carecadpourcāsuruburile sunt släbite!

Deteriorarea alterpiee ale aparatului sau a casei clientului, de exemplu, parte de jos.

Fixati componenta impotrivacaderii.

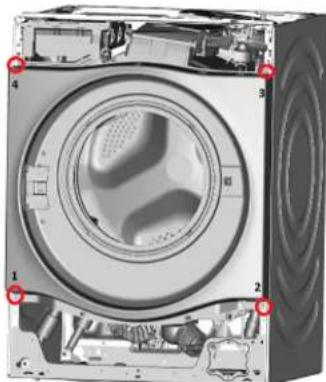

Scoatej suruburile in ordinea urmatoare (1-2-3-4).

1. Demontati panoul frontal.

4.2.2 Montarea panoului frontal

Pericol din caza pieselor care cad pentru că süruburile sunt slăbi!

Cidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIES

Pericol din caza pieselor care cad pentru că suruburile sunt slabite!

DeteriorareaAlterotiesplealeapatatului Saua casei clientului,deexempluparteadejos.

Fixati componenta impotrivacaaderi.

Cerinta

Aparatul este deconnectat de la sursa de energia electrica.

Aparatul est deconectat de la sursa de alimentare cu apa.
Serlarul pentru detergent a fost demontat.
Usa a fost demontata.
Capacul bazei a fost demontat. 205

4.4.1 Demontarea garniturii usii

1.

ATENTIONARE

Pericol din caza pieselor care cad pentru că sürburile sunt siḥabitj

Accidente din cauza pieselor care card. Sixti components impresiva 65

ATENTIE!

Pericol din caza pieslor care cad pentru că süruburile sunt siabite!

Deteriorare alteri sceie ale aparatului sau a casei clientului, de exempla, parte de ios.

Fixati componenta impotriva caderii.

Scoateti suruburile in ordinea urmatoare (1-2-3-4)

1. Desfaceti suruburile din partea din spate a aparatului.
2. Demontati partea superioar.
3. Decuplate elemente de prindere ale panoulii de mascare de sus si din partea dreapta.
4. Demontati panoul de mascara
5. Demontati suportul iluminarii cuvei din partea de sus.
6. Desfaceti suruburile carcasei dozatorului.

Repararea

8.

ATENTIE!

Pericol de suprafata deteriorata!

Suprafata aparatului se poate zgaria dacà folositi instrumentele gesite.

• Folositi numai instrumente din plastic pentru a inlocui inelul de tensionare.

Scoatei inelul de tensionare din garniturca cu un instrument din plastic.

1. Decuplati garnitura usii de la panoul frontal.
2. Decuplati conectorul cablului de la dispositivul de blocare a usii.
3. Demontati panoul frontal.
4. Deconnectati toate racordurile furtunurilor.

1. Scoatei garnitura usii.

4.4.2 Montarea garniturii usii

Montati urmand procedure de demontare in ordine inversa.

Repararea

4.5 Inlocuirea balamalei pentru uşa

ATENTIONARE

Zona balamalei beschisel

Zdrobirea/prinderea degetelor

Nu introduceti degetele sau mana in zona balamalei.
Purtati manusi de protectie.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Sertarul pentru detergent a fost demontat.
Usa a fost demontata.
Garnitura usii a fost demontata.
Capacul bazei a fost demontat,→205
Panoul frontal a fost demontat.

4.5.1 Demontarea balamalei pentru ușă

1. Scoatei doua suruburi.
2. Demontati balamaua pentru usa

4.5.2 Montarea balamalei pentru ușă
