KULLANIM KILAVUZU CWD14C00 CONSTRUCTA

Onarim ipuçları - Kurutmali çaması makinesi

1 Bu dokumen hakkinda 256

1.1 Onemli bilgi 256

1.1.1 Amaci 256

1.2 Sembollerinin aciklamasi 256

1.2.1 Tehlike kademeleri 256
1.2.2 Tehlike sembolleri 256
1.2.3 Izak bilgilerinin yapisi 257
1.2.4 Genel semboller 257

Güvenlik 258

2.1 Genel Güvenlik bilgileri 258
2.1.1 Tum ev gerecleri 258

Ekipman ve yardin 259

Onarim 260

4.1Taban kapaginin degistirilmesi 260

4.1.1 Taban kapaginin sokulmesi 260
4.1.2 Taban kapaginin takilmasi 260

4.2 On panelin degisimi 261

4.2.1 On panelin sokulmesi 261
4.2.2 On sacin takilmasi 261

4.3 Kapinin degistirilmesi 262

4.3.1 Kapinin sokulmesi 262
4.3.2 Kapinin takilmasi 262

4.4 Kapi contasin degistirilmesi 263

4.4.1 Kapi contasin sokulmesi 263
4.4.2 Kapi contasinin takilmasi 264

4.5 Kapi mentesesinin degistirimesi 265

4.5.1 Kapi menteşsinin dokulmesi 265
4.5.2 Kapi mentegesinin takilmasi 265

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sıçak yüzeylerden kaynaklanan tehlike
	Gülçlı elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön koşulları,isareti
	Koşul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir güvenilik testiGPCKEsTIRilmilar.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabilececi ezilime riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanimlama Detaylar Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi ilen alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar icin
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,agicl iğüzli [00341269]	Uzunluk 200 mm
Yan keski [00342182]	Uzunluk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

4.1 Taban kapaginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

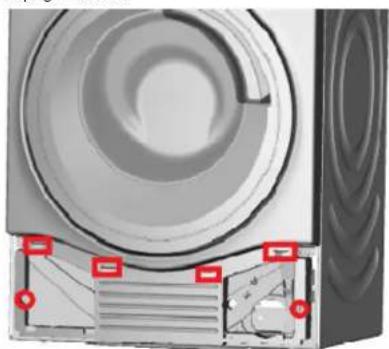

4.1.1 Taban kapaginin dokulmesi

1. Bosaltma hortumunu sokun.
2. Bosaltma kapagini dokun.
3. Taban kapaqini dokun.

1. Hortumu klipsten cikartin.
2. Vidalari sokun.
3. Timagi serbest birakin
4. Taban kapağını sökün.

4.1.2 Taban kapaginin takilmasi

Ters sira ile monte edin.

Onarim

4.2 On panelin degisimi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokiuldu.
Gösterge paneli söküldu.
Kapikaldirildi.
Kapi contasi söküldu
Taban kapaigi sukuldu. 260

4.2.1 On panelin sukulmesi

DIKKAT

Keskin govde kenarlar!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

usen parcalar nedeniyle yaralanma
Bileşenleri dusmeye karsi emniyete alin

DIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasalar.

BileşenleriDFSmeyekarı emniyete aln.

Vidalani sū sirada sōkūn (1-2-3-4).

1. On paneli dokunuz.

4.2.2 On sacin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinn degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

4.3.1 Kapinin sukulmesi

1.2 adet vidayi sokun (1).
2. Tirnaklari diz tornavidayla serbest birakin (2).

4.3.2 Kapinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmaldir.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DIIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri yüzmeye karsı emniyete alin.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemesinden aynir.
Deterjan bolmesi sakuldu.
Kapi kaldirildi.
Taban kapagi sukuldü.→260

4.4.1 Kapi contasinin sikulmesi

1.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (om. zemin)

asarlar.
Bilesenleri dusmeye karsi emniyete alin

Vidalani sū sirada sōkūn (1-2-3-4).

1. Cihazin arkasindaki vidalan gevsetin.
2. Ust tablayi cikarin.
3. Gösterge panelin üst ve sag tarafindaki timaklari serbest birakin.
4. Gösterge panelini sökun.

5. Üst tarafakti tambur lambasi tutucusunu sökün.

6. Deterjan kabī muḥafazasinīn vidalarīnī geysetin.

8

DIKKATI

Yüzeyin hasar görme tehlikesi!

Yanlis alelerin kullanilmasi sonucu cihazin yuzeyi czilebilir.

Gergi halkasini degistirmek icin sadece plastik alelter kullanin

Gergi halkasini plastik bir aletle contadan sokun.

1. Kapi contasini on panelden cikartin.
2. Kablo konnektorunu kapi kilidinden cikartin.
3. On paneli dokunuz.

Onarim

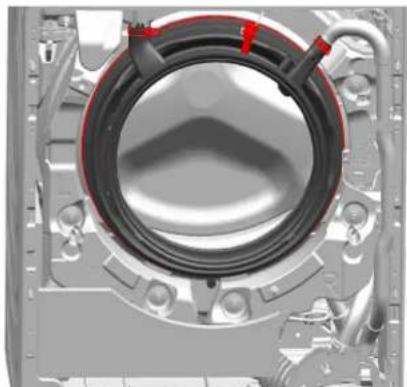

1. Tum hortum baglantilarini ayirin.

1. Kapi contasin sokun.

4.4.2 Kapi contasinin takilmasi

Tersiraile montedin.

Onarim

4.5 Kapi menteşisinin degistirilmesi

DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokiuldu.
Kapikaldinldt.
Kapi contasi dokuldu.
Taban kapagi sokiuldu. 260
On saq sakulmog olmal.

4.5.1 Kapi mentalgesinin sikulmesi

1.2 adet vidayi sokun.
2. Kapi menteşesini dokun.

4.5.2 Kapi mentessein takilmasi

Ters sira ile monte edin.
