HASZNÁLATI ÚTMUTATÓ CWD14C00 CONSTRUCTA
- Odstrante tésnéni dvifek.
4.4.2 Montáz tésnéi dvírek
Montaz proved v opacnem sleu.
Oprava
4.5 Vymena zavesu dvirek
A POZOR
Otevete prostor se zavesy! Rozdcreni prestu / zachyceni

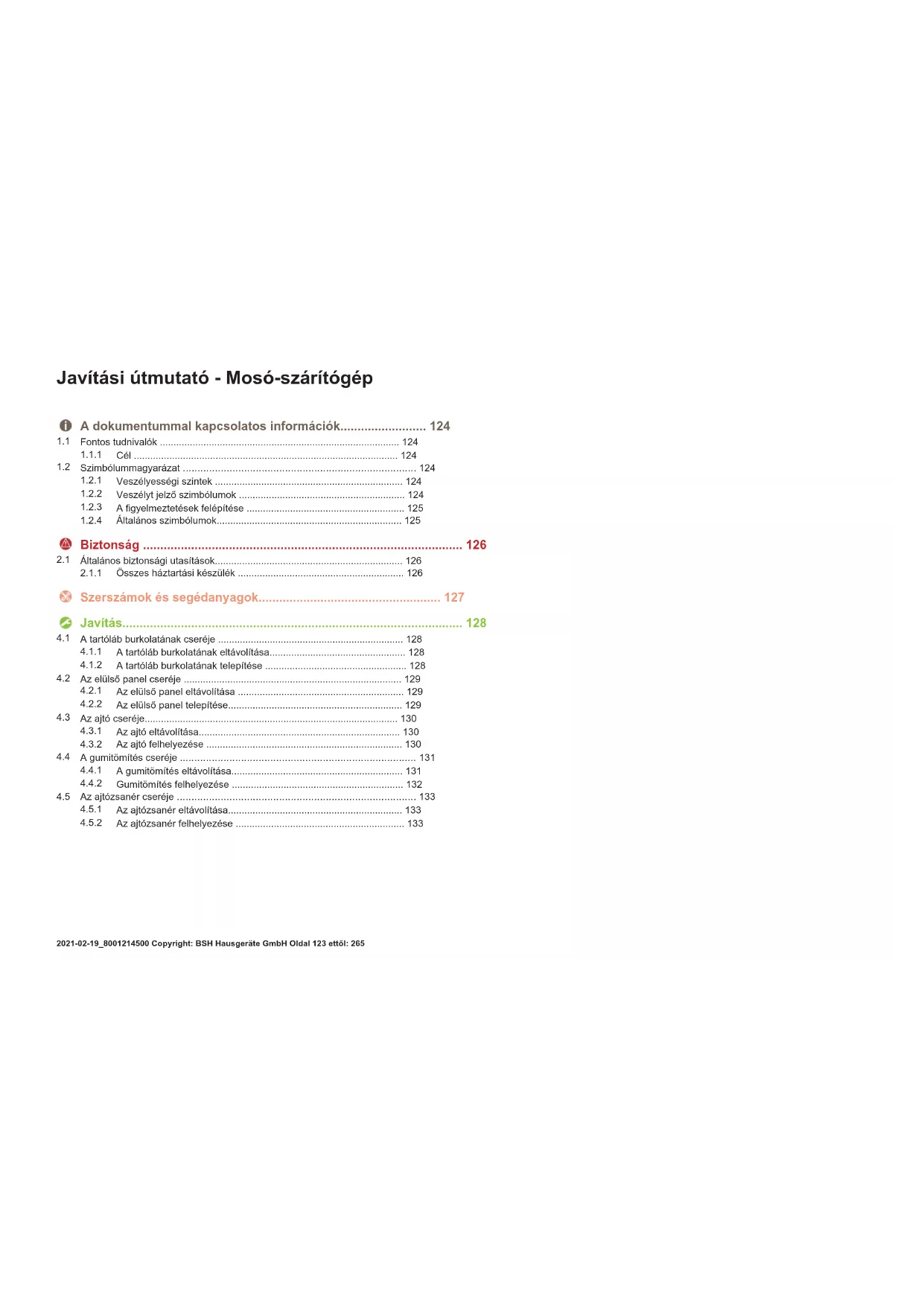

Javitasi utmutato - Mosó-szárítogép
1 A Dokumentummal kapcsolatos informaciok 124
1.1 Fontos tudnivalok 124
1.1.1 Cel 124
1.2 Szimbólummagyarázat 124
1.2.1 Veszélyességi szintek 124
1.2.2 Veszelyt jelz szimbolumok 124
1.2.3 A figyelmeztetesek felepitese 125
1.2.4 Altalanos szimbólumok 125
Biztonsag 126
2.1 AltalanosBiztonsagiutasItasok 126
2.1.1 Osszes haztartasi keszulek 126
Szerszamok es segedanyagok. 127
Javitas. 128
4.1 A tartolab burkolatanak csereje 128
4.1.1 A tartolab burkolatanak eltavolitasa 128
4.1.2 A tartolab burkolatanak telepitese 128
4.2 Az elulso panel csereje 129
4.2.1 Az elulso panel eltavolitasa 129
4.2.2 Az elulso panel telepitese 129
4.3 Az ajto csereje 130
4.3.1 Az ajo eltavolitasa 130
4.3.2 Az ajto felhelyezese 130
4.5 Az ajtózsanér cseréje 133
4.5.1 Az ajtózsanér eltávolitasa 133
4.5.2 Az ajtózsanér felhelyezése 133
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyos potalkatreszekcserejévelkapcsolatban,ideertve a figyelmezteteseket es kockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat. |
| VIGYÁZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyességi szintek
1.2.2 Veszelyt jelz szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbóllum Jelentés | |
| Forró felületek miatt fennálló veszély | |
| Erös magneses mező miatt fennálló ve-szély | |
| Nem ionizáló sugárzás veszélye | |
Tablazat 2: Veszelyt jelzo szimbolumok
1.2.3 A figyelmeztetesek felépitese
A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.
|  | A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások. |
Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levō alkaterśek okozla Āramutěsre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedst.
|  | A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg ésvagy grafi-ka) |
| Ált. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| 2 | Videós oktatóanyagra mutató hivatkozás |
| 3 | A szükséges eszközök |
| 4 | A szükséges feltetelek |
| 5 | Feltétel (ha..., akkor...) |
| 6 | Eredmény |
| [Inditás]Billentyű vagy gomb | |
| [00123456]Anyagszám azonosítója | |
| Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén) | |
Tablazat 3: Altalanos szimbolumok
Biztonság
2.1 AltalanosBiztonsagiutasfasok
2.1.1 Osszes háztartásikészülék
Áramútes veszélye áram alatt levő alkatrészek miatt!
Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkezdese elto legalab 60 masodpercevalassza le a keszuleket az elektrom halozatrlo.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.
Éles peremek miatt fennaló sérulésveszély!
Viseljen védokesztyut.
Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt
Viseljen védócipot.
Biztositsa leeses Ellen a nehez alkateszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.
Sérulhet a keszülék biztonsága / mukódése!
Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!
Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozásokat és a vezetőket.
Szerszámok és segédanyagok
| Kijelölés Részletek | Képek | |
| Segédeszköz [15000155] | Müanyag alkatrészek meglazi-tására szolgáló szerszám | |
| Biztonsági Torx T20csavarhúzó[00340764] | 100°mm, biztonsági csavarok-hoz | |
| Nyomatékkulcs [15000441] | Nyomatékkulcs 20-100 Nm | |
| Lapos csavarhúzó[00340854] | Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC | |
| Lapos csavarhúzó[00340855] | Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC | |
| Hosszűcsörő fogó,hajlott kialakltás[00341269] | Hossz: 200 mm | |
| Oldalcsipő fogó[00342182] | Hossz: 200 mm | |
| Csillag-Villáskulcs[00340811] | Méret 10°mm, M6 |
| Kijelöles Részletek | Képek | |
| Combination wrench [00340814] | Mérét 13°mm, M8 | |
| Csillag-Villäskulcs [00340817] | Mérét 17 mm, M10 | |
| Csillag-Villäskulcs [15000459] | Mérét 16°mm, M10 |
Javitás
4.1 A tartolab burkolatanak csereje
Kovetelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.
4.1.1 A tartolab burkolatanak eltavolitasa
- Tavolitsa el a vizleeresztó csövet.
- Tavolitsa el a vizlerereszt burkolatat.
- Távolítsa el a tartólab burkolatát.
- Pattintsa ka tomlot.
- Távolitsa el a csavarokat.
- Lazitsa meg a rogzitoelemet.
- Távolitsa el a tartolab burkolatát.
4.1.2 A tartolab burkolatanak telepitese
Az elhelyezest forditott sorrendben végezze.
Javitás
4.2 Az elulso panel cserexe
Kovetelmeny:
A keszüléket levalasztotta az aramellátásrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.
A gezérlopanelt elṭavolitottak.
Eltavolitotta az ajtó.
A gumitomitest eltavolitttak.
A tartolab burkolatat eltavolitottak,→128
4.2.1 Az elulso panel eltavolitasa
VIGYAZAT
Éles burkolatszélek!
Vagasi serulsek
Viseljen vedokesztyut.
1.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérülés
Biztositsa az alkatreszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülk többi részeinek vagy az ügyl lakásnak (pl. padlo) károsódása.
Biztositsa az alkateszt leeses elln.
Távolitsa el a csavarokat az alábbi sorrendben (1-2-3-4).
- Távolítsa el az elülsö panelt.
4.2.2 Az elulso panel telepitese
Az elhelyezest forditott sorrendben végezze.
Javitás
4.3 Az ajtó cseréje
Kovetelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.
4.3.1 Az ajto eltavolitasa
- Távolitson el két csavart (1).
- Rses csavarhuzoval nyissa ki a rogzittoelemeket (2).
4.3.2 Az ajto felhelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
4.4 A gumitömités cseréje
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.
Eltavolitotta az ajtot
A tartolab burkolatat eltavolitottak. 128
4.4.1 A gumitōimits ehtavolitasa
1.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leos alkatersekz miatti sereles. Bitzosfta az alkaterzt leeses ell.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részeinek vagy az ügyfél lakasanak (pl. pladó) károsodása.
Biztositsa az alkatreszt leeses elln.
Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).
- Lazitsa meg a keszülk hatso részén levoccsavarokat.
- Távolítsa el a felso burkolatot.
- Lazitsa meg a vezerlöpanel rogzitöelemeit a keszülk tetején és a jobb oldalan.
- Tavolitsa el vezerlopanelt.
- Tavolitsa el a belso dovvilagitas tartojat fent.
- Lazitsa meg a mososzer-adagolo hazanak csavarjait.
8.
FIGYELEM!
Sérûlt felület kockázata!
A helytten szerszámok hasznalatalval megkarcolhataj a keszülk fe-lületet.
A festizfogyuri elavovltsahoz kizarolag muyanag szerszamokhasznajon.
Tavolitsa el fesztogyurut a tomittesból egy muanyag szerszàmmal.
- Vegye ki a tomitest az elulso panelboI.
- Vegye ki a kabelcsatlakozot az ajtózárból.
- Távolítsa el az elülso panelt.
Javitás

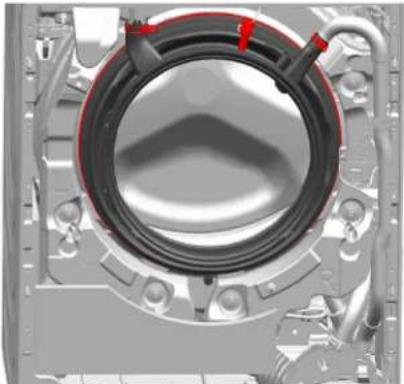

- Szüntesse meg a tomlcsatlakozásokat.
- Távolítsa el a guminítomíst.
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.5 Az ajtózsanér cseréje
VIGYAZAT
Nyitott zsané!
Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut
Kovetelmeny:
A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Eltávolította a mosószer-adagolót.
Eltavolitotta az ajtól.
A gumitomitést eltavolitotak.
A tartolab burkolatat elavolitottak. 128
Az elulso panell eltavolitottak.
4.5.1 Az ajtózsanér eltávolitása
- Távolítson el két csavart.
- Távolitsa el az ajtószanér.
4.5.2 Az ajtózsanér felhelyezese
Az elhelyezest forditott sorrendben végEZze.
