GEBRUIKSAANWIJZING CWD14C00 CONSTRUCTA

Reparatie informatatie - Was-/droogautomaat

1.1 Belangrijke informatie 47

1.1.1 Doel 47
1.2 Verklaring van symbolen 47
1.2.1 Gevarenniveauaus 47
1.2.2 Gevarensymbolen 47
1.2.3 Structeur van de waarschuwingen 48
1.2.4 Algemene symbolen 48

Veiligheid 49

2.1 Algemene veiligheidsinstructies 49

2.1.1 Alle huishoudelijke apparaten 49

Gereedschappen en hulpmiddelen 50

Reparatie. 51

4.1 Sokkelklep verrangen 51

4.1.1 Sokkeldlep verwijden 51
4.1.2 Sokkelklep monteren 51

4.2 Frontpanelervangen 52

4.2.1 Frontpaneel verwijderen 52
4.2.2 Frontpaneel monteren 52

4.3 Deur verwangen 53

4.3.1 Deur verwilderen 53
4.3.2 Deur monteren 53

4.4 Deurafdichting verrangen 54

4.4.1 Deurafdichting verwijderen 54
4.4.2 Deurafdichting monteren 55

4.5 Deurschamier verrangen 56

4.5.1 Deurscharnier verwijderen 56
4.5.2 Deurscharnier monteren 56

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing nicht in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing nicht in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing nicht in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing nicht in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document—heben een gestandaardiseerd uiterlijk en een gestandaardiserde struur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermijden worden vermeld.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/ of afbeeling)
1	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ..., dan ...)
	Identificatie van een resultaat
StartlIdentificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / vstenster (in het display van het apparatusat)

Tabel 3. Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijtlang [00342182]	Lengte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.1.1 Sokkelsep verwijden

1. Verwijder de afvoerslang.
2. Verwijder de afvoerafdekking.
3. Verwijder de sukkelklep.

1. Haal de slang los.
2. Verwijder schroeven.
3. Maak vergrendelement los.
4. Verwijder de sukkelklep.

4.1.2 Sokkelkple monteren

Monteer in omgeekerde volgorde.

Reparatie

4.2 Frontpaneel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd
Sokkeldlep is verwijderd.→51

4.2.1 Frontpanel verwijderen

VAOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

1.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

etsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bijvoorbeeld aan de voer.

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Verwijder het frontpaneel.

4.2.2 Frontpanel monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Deur cervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.3.1 Deur verwijdenden

1. Verwijder de twee schroeven (1).
2. Maak vergrendelementen los met de sleufschroevendraar (2).

4.3.2 Deur monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurafdichting verrangen

VOORZICHTG

Scherpe randen aan de behuizing!
Snijletsel

Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderden.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.

Apparaat wordt van de watervoorzieinig afgehaald.
Wasmiddellade is verwijderd.
Deur is verwijderd.
Sokkelklep verwijderd.51

4.4.1 Deurafdichting verwijdenen

1.

VAORZICHITIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OPI!

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!
Schade aan andere onderdelen van het apparaat of bij de klant thus
bijvoorbeeld aan de vloer.
Beveilig component gegen vallen.

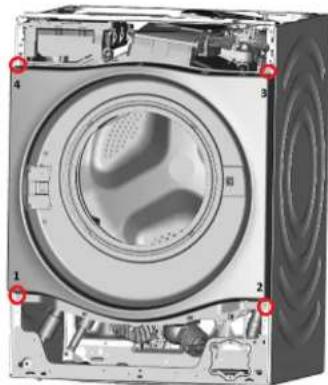

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Draai de schroeven aan de achterkant van het apparaat los.
2. Verwijder het werkblad.

3. Maak vergrendelelementen van het bedieningspaneel bovenaan en aan de rechterkant los.

4. Verwijder het bedieningspaneel.

5. Verwijder de houder van de trommelverlichting bovenaan.
6. Draai de schroeven in de behuizing van de wasmiddellade los.

Reparatie

8.

LET OPI!

Gevaar voor beschadigd oppervlak! Het apparaatopppervlak kan krassen oplopen als verkeerde gereedschappen worden gezrukt.

• Gebruik uitsuietend kunststof gereedschappen om de spanninge te vervangen.

Haal de spanning met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.
3. Verwijder het frontpaneel.

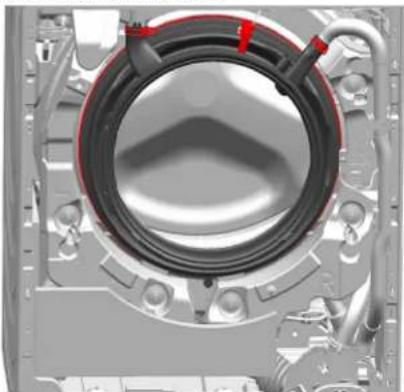

4. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

4.4.2 Deurafdichting monteren

Monteer in omgeekerde volgorde.

Reparatie

4.5 Deurscharnier cervangen

VAOORZICHTIG

Maak het scharniergedeelite open!

Beknelling/afklemming van vingers

Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is vengwiderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkelsep verwijderd. 51
Frontpaneel is verwijderd.

4.5.1 Deurscharnier verwijderen

1. Verwijder de twee schroeven.
2. Verwijder het deurscharmier.

4.5.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Repair hints - Washer dryer

4.3 Replacing door 64

4.3.1 Removing door 64
4.3.2 Installing door 64

4.4.1 Removing door seal 65
4.4.2 Installing door seal 66

4.5 Replacing door hinge 67

4.5.1 Removing door hinge 67
4.5.2 Installing door hinge 67

4.3.2 Installing door

4.4.2 Installing door seal

4.5 Replacing door hinge

Prerequisite:

4.5.1 Removing door hinge

4.5.2 Installing door hinge
