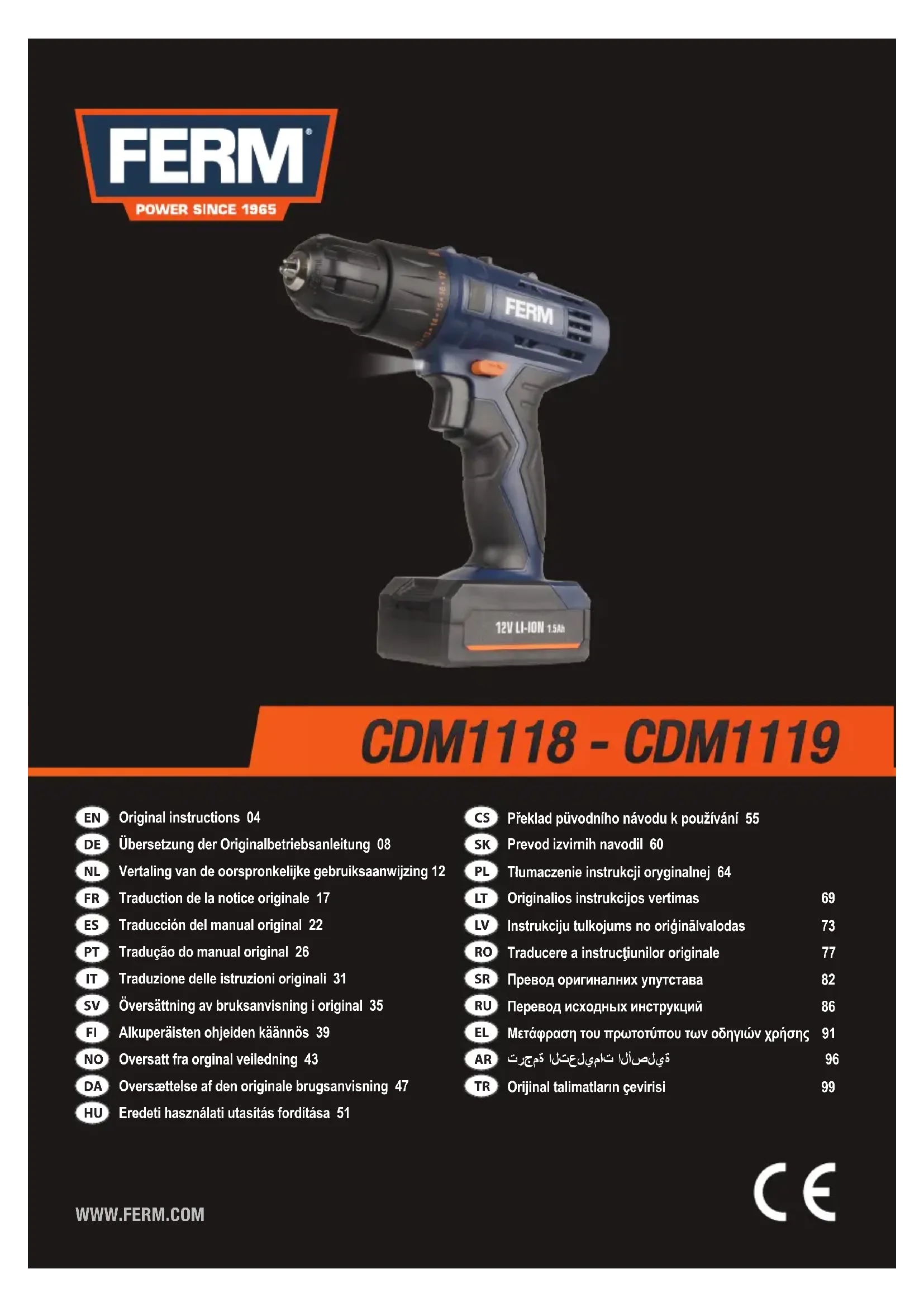

CDM1118 - Perceuse électrique Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	Ferm
Modèle	CDM1118
Alimentation	Batterie Li-ion 12 V, 1,5 Ah
Chargeur	Entrée 100-240 V~ 50/60 Hz, sortie 13,5 V DC 1,5 A
Temps de charge	60 minutes
Capacité du mandrin	1,0 à 10 mm
Réglages de couple	17 positions + mode perçage
Vitesse à vide	Position 1 : 0-350 tr/min ; Position 2 : 0-1300 tr/min
Sens de rotation	Gauche / droite réglable
Poids (avec batterie)	1,0 kg
Niveau de pression acoustique	66,57 dB(A) (K=3 dB(A))
Niveau d'intensité acoustique	77,57 dB(A) (K=3 dB(A))
Vibrations (vissage)	0,854 m/s² (K=1,5 m/s²)
Vibrations (perçage métal)	2,069 m/s² (K=1,5 m/s²)
Protection contre les surcharges	Oui, électronique
Éclairage	Lampe de travail intégrée
Double isolation	Oui (classe II)
Utilisation prévue	Perçage dans bois, métal, plastique ; vissage/dévissage
Entretien	Nettoyer le corps avec un chiffon doux et légèrement humide (eau savonneuse)
Garantie	Certificat de garantie fourni séparément

FOIRE AUX QUESTIONS - CDM1118 Ferm

Comment charger la batterie de la perceuse Ferm CDM1118 ?

Branchez le chargeur sur une prise secteur (100-240 V~). Insérez la batterie dans le chargeur. Le voyant LED rouge indique la charge en cours ; lorsqu'il passe au vert, la batterie est complètement chargée (environ 60 minutes). Débranchez ensuite le chargeur.

Comment changer le foret ou l'embout de vissage ?

Retirez d'abord la batterie pour des raisons de sécurité. Ouvrez le mandrin en tournant la bague dans le sens horaire. Insérez le foret ou l'embout, puis serrez fermement en tournant dans le sens antihoraire. Vérifiez le centrage en actionnant brièvement l'interrupteur.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple (11) sur le numéro souhaité (de 1 à 17). Pour le perçage, placez-la sur le symbole de perçage (▲). Un réglage bas convient aux petites vis ou matériaux mous ; un réglage élevé pour les grandes vis ou matériaux durs.

Comment inverser le sens de rotation de la perceuse ?

Utilisez le commutateur de sens de rotation (9). Positionnez-le sur la flèche avant (vissage ou perçage) ou arrière (dévissage). Pour verrouiller l'interrupteur marche/arrêt, placez le commutateur en position centrale.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'utilisation : vissage, perçage, etc. La batterie Li-ion 1,5 Ah permet environ 60 minutes de perçage léger. Rechargez-la complètement avant la première utilisation.

Quelles précautions de sécurité dois-je prendre ?

Portez des protections auditives pour le perçage à percussion. Utilisez la poignée auxiliaire si disponible. Tenez l'outil par les surfaces isolées pour éviter les décharges en cas de contact avec des fils sous tension. Ne pas utiliser sous la pluie.

Cette perceuse est-elle compatible avec d'autres batteries Ferm ?

Elle est conçue uniquement pour les batteries Li-ion 12 V de la série Ferm. L'utilisation d'autres batteries peut endommager l'outil ou provoquer un incendie. Utilisez le chargeur spécifié (modèle CDA1086).

Que faire si la perceuse s'arrête pendant l'utilisation ?

C'est probablement la protection contre les surcharges qui s'est activée. Attendez quelques secondes que le réarmement automatique se fasse. Si le problème persiste, retirez la batterie, vérifiez l'état du foret et laissez refroidir l'outil.

Quel est le niveau sonore de la perceuse ?

Le niveau de pression acoustique est de 66,57 dB(A) avec une incertitude de 3 dB(A). Le niveau d'intensité acoustique est de 77,57 dB(A). Il est recommandé de porter des protections auditives lors d'une utilisation prolongée.

Comment nettoyer et entretenir la perceuse ?

Avant tout nettoyage, retirez la batterie. Nettoyez le boîtier avec un chiffon doux légèrement humide (eau savonneuse). N'utilisez pas de solvants (essence, alcool, ammoniac). Vérifiez régulièrement que les ouïes d'aération ne sont pas obstruées.

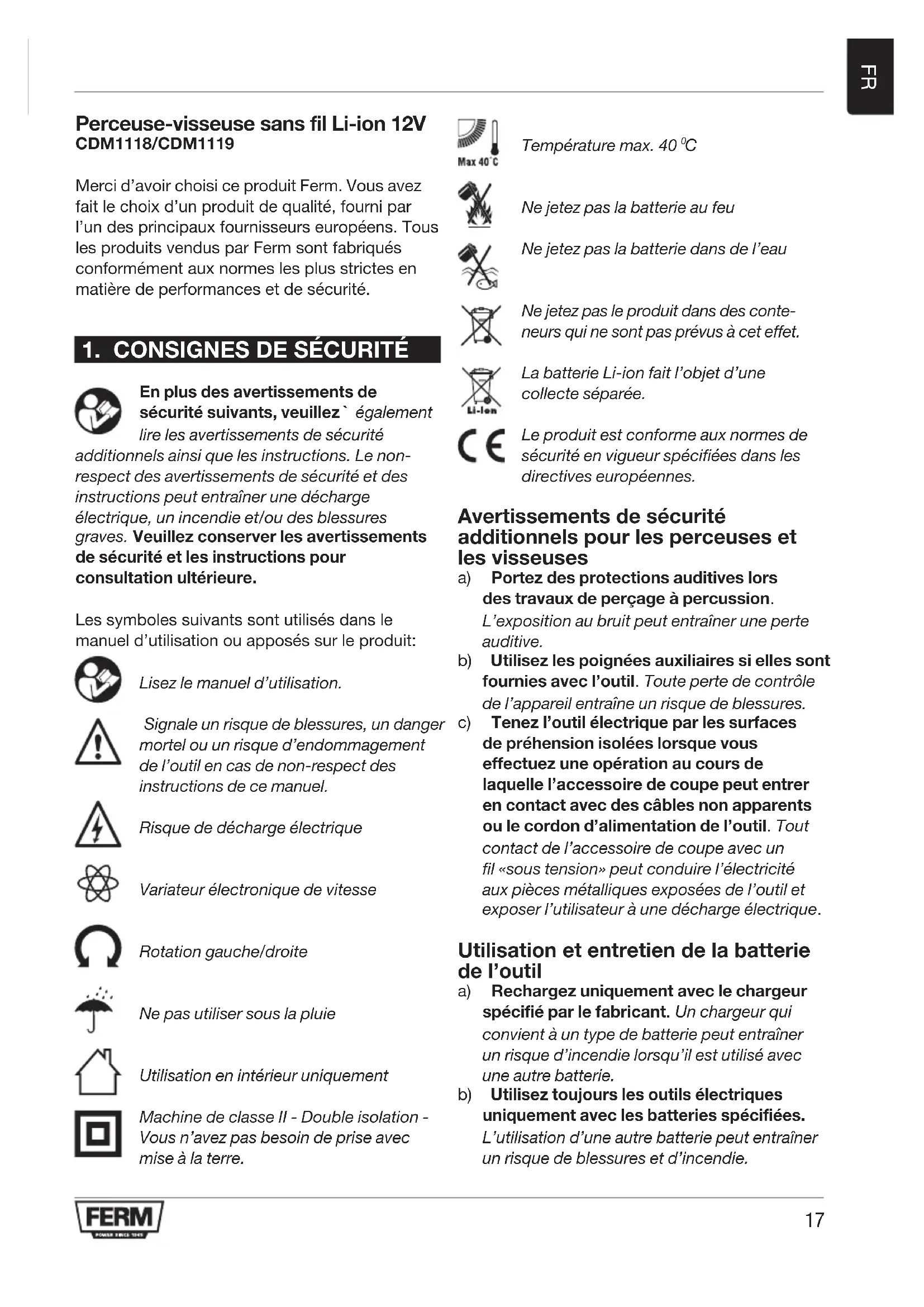

MODE D'EMPLOI CDM1118 Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité.

1. CONSIGNES DE SÉCURITÉ

En plus des avertissements de sécurité suivants, veuillez ` également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique

Variateur électronique de vitesse

Rotation gauche/droite

Ne pas utiliser sous la pluie

Utilisation en intérieur uniquement

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Température max. 40 °C

Ne jetez pas la batterie au feu

Ne jetez pas la batterie dans de l'eau

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

La batterie Li-ion fait l'objet d'une collecte séparée.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Avertissements de sécurité additionnels pour les perceuses et les visseuses

a) Portez des protections auditives lors des travaux de perçage à percussion.

L'exposition au bruit peut entraîner une perte auditive.

b) Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraîne un risque de blessures.
c) Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec des câbles non apparents ou le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil «sous tension» peut conduire l'électricité aux pièces métalliques exposées de l'outil et exposer l'utilisateur à une décharge électrique.

Utilisation et entretien de la batterie de l'outil

a) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut entraîner un risque d'incendie lorsqu'il est utilisé avec une autre batterie.
b) Utilisez toujours les outils électriques uniquement avec les batteries spécifiées.

L'utilisation d'une autre batterie peut entraîner un risque de blessures et d'incendie.

c) Lorsque la batterie n'est pas utilisée, veuillez la tenir à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles d'établir une connexion entre les deux bornes. Court-circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.
d) Dans des conditions anormales d'utilisation, un liquide peut sortir de la batterie. Évitez tout contact. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez également un médecin. Le liquide qui sort de la batterie peut provoquer des irritations ou des brûlures.

Entretien

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.

Pour le chargeur Utilisation prévue

Chargez uniquement à l'aide de la batterie Li-ion rechargeable 12 V max. 1,5 Ah. Tout autre type de batterie est susceptible d'éclater et de provoquer des blessures et des dommages matériels.

a) L'appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) souffrant de déficiencies physiques, sensorielles ou mentales, ou par des personnes inexpérimentées ou non formées. Toute utilisation doit se faire sous la surveillance d'une personne responsable et avec les instructions appropriées.
b) Même sous surveillance, les enfants ne doivent pas jouer avec l'appareil.
c) Ne rechargez pas les batteries non rechargeables!
d) Veuillez effectuer la recharge des batteries dans un endroit bien ventilé!

Risques résiduels

Même lorsque l'outil électrique est utilisé conformément aux instructions, il n'est pas possible d'éliminer tous les facteurs de risque résiduel. Les dangers suivants peuvent survenir en raison de la conception de l'outil électrique:

a) Problèmes de santé liés aux vibrations lorsque l'outil est utilisé sur une longue période ou n'est pas manipulé ou entretenu de manière adéquate.
b) Blessures et dommages matériels occasionnés par l'éjection soudaine d'accessoires cassés.

Avertissement! Lorsqu'il fonctionne, cet outil électrique génère un champ électromagnétique. Dans certaines circonstances, ce champ électromagnétique peut interférer avec des implants médicaux actifs ou non. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin et le fabricant de l'implant avant d'utiliser cet outil électrique.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Cette perceuse-visseuse sans fil est conçue pour le vissage/dévissage des vis, ainsi que pour le perçage dans le bois, le métal et le plastique.

Spécifications techniques

N° de modèle CDM1118/CDM1119
Chargeur CDA1086
Entrée du chargeur	100-240 V~ 50/60 Hz max. 1.4A
Sortie du chargeur 13,5 V DC 1.5 A
Batterie rechargeable 12 V	Li-ion 1,5Ah
Temps de charge de la batterie	60 minutes
Capacité du mandrin	1,0-10 mm
Réglages de couple	17 + Mode perçage
Vitesse à vide Position 1:	0-350/min
Position 2:	0-1300/min
Poids (avec batterie)	1,0 kg
Niveau de pression acoustique L_PA	66,57 dB(A), K= 3 dB(A)
Niveau d'intensité acoustique L_WA	77,57 dB(A), K= 3 dB(A)
Vibrations du système main-bras a_h (vissage sans percussion)	0,854 m/s ^2 K=1,5 m/s ^2
Vibrations du système main-bras a_h,D (perçage du métal)	2,069 m/s ^2 K=1,5 m/s ^2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.
  Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les numéros dans le texte se rapportent aux schémas des pages 2 - 3.

Fig. A

1. Machine
2. Batterie
3. Bouton de déverrouillage de la batterie
4. Chargeur
5. Indicateur à LED du chargeur
6. Mandrin
7. Commutateur de sélection de vitesse
8. Commutateur de sens de rotation
9. Interrupteur marche/arrêt
10. Bague de réglage du couple
11. Lampe de travail

3. FONCTIONNEMENT

Vous devez charger la batterie avant la première utilisation.

Retrait de la batterie de la machine

Fig. B1 + B2

- Poussez les boutons de déverrouillage de la batterie (3) et retirez la batterie de la machine, comme illustré à la Fig. B1.

Insertion de la batterie dans la machine Fig. B1 + B2

Vérifiez que la surface extérieure de la batterie est propre et sèche avant de brancher le chargeur ou la machine.

• Insérez la batterie (2) dans la base de la machine, comme illustré à la Fig. B2.
• Poussez la batterie vers l'avant jusqu'à ce qu'elle s'enclenche.

Recharge de la batterie (avec le chargeur) Fig. C

- Branchez la fiche du chargeur dans une prise électrique et patientez. L'indicateur à LED sur le chargeur (6) s'allume et indique l'état du chargeur.

Indicateur à LED (6)

Fig. C

Le chargeur possède un indicateur à LED (6) qui indique l'état du processus de charge:

LED État du chargeur
Rouge B	Batterie en cours de charge
Vert	Charge de la batterie terminée, batterie complètement chargée

• Il faut compter jusqu'à 60 minutes pour recharger complètement la batterie 1,5Ah.
• Lorsque la batterie est entièrement chargée, débranchez le chargeur de la prise secteur et retirez la batterie du chargeur.

Quand la machine n'est pas utilisée pendant une période prolongée, il est préférable d'entreposer la batterie rechargée.

Montage et démontage des forets ou des embouts de vissage

Fig. D

Retirez toujours la batterie avant de monter un accessoire.

Le mandrin (7) convient pour les forets et les embouts de vissage à arbre cylindrique ou hexagonal.

• Tenez la machine fermement d'une main.
- Ouvrez le mandrin (7) en le tournant de l'autre main dans le sens horaire, jusqu'à ce qu'il soit suffisamment ouvert pour y glisser l'embout.
- Insérez l'arbre du foret ou l'embout de vissage.
- Resserrez fermement le mandrin (7) en le tournant dans le sens antihoraire.

- Vérifiez que l'embout est bien centré en activant Réglage du couple brièvement l'interrupteur marche/arrêt de la machine. Fig. E La machine possède

Réglage des vitesses

Fig. D

Ne changez jamais de vitesse pendant que le moteur tourne, cela risque d'endommager la machine.

Ne placez jamais l'interrupteur entre les deux positions, cela risque d'endommager la machine.

La machine dispose de deux vitesses de perçage réglables en faisant glisser le commutateur de vitesse (8) vers l'avant ou vers l'arrière. Le numéro sur le commutateur de vitesse (8) indique la position choisie.

• Position 1: pour un perçage au ralenti, de grand diamètre, ou pour le vissage. La machine est très puissante à faible vitesse.
• Position 2: pour un perçage rapide ou de petit diamètre

Changement du sens de rotation

Fig. E

• Réglez le commutateur de sens de rotation (9) sur la position pour le vissage ou le perçage.
• Réglez le commutateur de sens de rotation (9) sur la position - pour le dévissage.

Mise en marche et arrêt de la machine

Fig. E

L'interrupteur marche/arrêt (10) permet d'activer la machine et de régler la vitesse de rotation.

• Appuyez sur l'interrupteur marche/arrêt (10) pour activer la machine ; plus vous poussez le commutateur, plus rapide sera la rotation du foret.
• Relâchez l'interrupteur marche/arrêt (10) pour arrêter la machine.
• Déplacez l'inverseur de sens de rotation (9) sur la position du milieu pour verrouiller le mouvement de l'interrupteur marche/arrêt. Dans cette position, il ne peut pas être activé.

Fig. E

La machine possède 17 réglages de couple différents et un mode de perçage spécial, pour définir la puissance transmise au mandrin.

Tournez la bague de réglage du couple (11) afin d'enfoncer les vis à une profondeur prédéterminée ; cette fonctionnalité est idéale pour les opérations répétitives. Plus le nombre est élevé, plus le couple transmis est important.

• Sélectionnez un réglage bas pour les petites vis ou les matériaux de travail souples.
• Sélectionnez un réglage élevé pour les grandes vis et les matériaux de travail durs, ainsi que pour la dépose des vis.
• Choisissez de préférence le couple le plus bas possible pour le vissage. Sélectionnez un réglage plus élevé si le moteur patine avant que la vis ne soit serrée à fond.
• Pour le perçage, tournez la bague de réglage du couple (11) à fond dans le sens antihoraire, sur la position de perçage (▲).

Lors de travaux de perçage, veillez toujours à ce que le commutateur de sens de rotation (9) soit placé sur

La machine est dotée d'une fonction électronique de protection contre les surcharges. Lorsque la machine est en surcharge, elle s'arrête automatiquement. Lorsque cela se produit, veuillez attendre quelques secondes la fin du réarmement de la protection anti-surcharge.

4. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et retirez la batterie de la machine.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence,

l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
