CDM1118 - Trapano elettrico Ferm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore senza fili
Marca	Ferm
Modello	CDM1118
Alimentazione	Batteria Li-ion 12 V, 1,5 Ah
Caricabatterie	Ingresso 100-240 V~ 50/60 Hz, uscita 13,5 V CC 1,5 A
Tempo di ricarica	60 minuti
Capacità del mandrino	1,0 a 10 mm
Impostazioni di coppia	17 posizioni + modalità perforazione
Velocità a vuoto	Posizione 1: 0-350 giri/min; Posizione 2: 0-1300 giri/min
Senso di rotazione	Sinistra/destra regolabile
Peso (con batteria)	1,0 kg
Livello di pressione acustica	66,57 dB(A) (K=3 dB(A))
Livello di intensità acustica	77,57 dB(A) (K=3 dB(A))
Vibrazioni (avvitamento)	0,854 m/s² (K=1,5 m/s²)
Vibrazioni (perforazione metallo)	2,069 m/s² (K=1,5 m/s²)
Protezione da sovraccarico	Sì, elettronica
Illuminazione	Lampada da lavoro integrata
Doppio isolamento	Sì (classe II)
Utilizzo previsto	Perforazione in legno, metallo, plastica; avvitamento/svitatura
Manutenzione	Pulire il corpo con un panno morbido leggermente umido (acqua saponata)
Garanzia	Certificato di garanzia fornito separatamente

Domande frequenti - CDM1118 Ferm

Come caricare la batteria del trapano Ferm CDM1118?

Collegare il caricabatterie a una presa di corrente (100-240 V~). Inserire la batteria nel caricabatterie. La spia LED rossa indica la carica in corso; quando diventa verde, la batteria è completamente carica (circa 60 minuti). Quindi scollegare il caricabatterie.

Come cambiare la punta o l'inserto per avvitare?

Rimuovere prima la batteria per motivi di sicurezza. Aprire il mandrino ruotando l'anello in senso orario. Inserire la punta o l'inserto, quindi serrare saldamente ruotando in senso antiorario. Verificare il centraggio azionando brevemente l'interruttore.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia (11) sul numero desiderato (da 1 a 17). Per la perforazione, posizionarlo sul simbolo di perforazione (▲). Una regolazione bassa è adatta per viti piccole o materiali morbidi; una regolazione alta per viti grandi o materiali duri.

Come invertire il senso di rotazione del trapano?

Utilizzare l'interruttore di senso di rotazione (9). Posizionarlo sulla freccia anteriore (avvitamento o perforazione) o posteriore (svitatura). Per bloccare l'interruttore di accensione/spegnimento, posizionare l'interruttore in posizione centrale.

Qual è l'autonomia della batteria?

L'autonomia dipende dall'uso: avvitamento, perforazione, ecc. La batteria Li-ion 1,5 Ah consente circa 60 minuti di perforazione leggera. Ricaricarla completamente prima del primo utilizzo.

Quali precauzioni di sicurezza devo prendere?

Indossare protezioni acustiche per la perforazione a percussione. Utilizzare la maniglia ausiliaria se disponibile. Tenere l'utensile per le superfici isolate per evitare scosse in caso di contatto con fili sotto tensione. Non utilizzare sotto la pioggia.

Questo trapano è compatibile con altre batterie Ferm?

È progettato solo per batterie Li-ion 12 V della serie Ferm. L'uso di altre batterie può danneggiare l'utensile o provocare un incendio. Utilizzare il caricabatterie specificato (modello CDA1086).

Cosa fare se il trapano si ferma durante l'uso?

Probabilmente si è attivata la protezione da sovraccarico. Attendere alcuni secondi che si riarmi automaticamente. Se il problema persiste, rimuovere la batteria, controllare lo stato della punta e lasciare raffreddare l'utensile.

Qual è il livello sonoro del trapano?

Il livello di pressione acustica è di 66,57 dB(A) con un'incertezza di 3 dB(A). Il livello di intensità acustica è di 77,57 dB(A). Si consiglia di indossare protezioni acustiche durante un uso prolungato.

Come pulire e mantenere il trapano?

Prima di qualsiasi pulizia, rimuovere la batteria. Pulire la scatola con un panno morbido leggermente umido (acqua saponata). Non utilizzare solventi (benzina, alcol, ammoniaca). Controllare regolarmente che le aperture di ventilazione non siano ostruite.

MANUALE UTENTE CDM1118 Ferm

Trapano/avvitatore senza fili con batteria Li-Ion 12 V CDM1118/CDM1119

Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza.

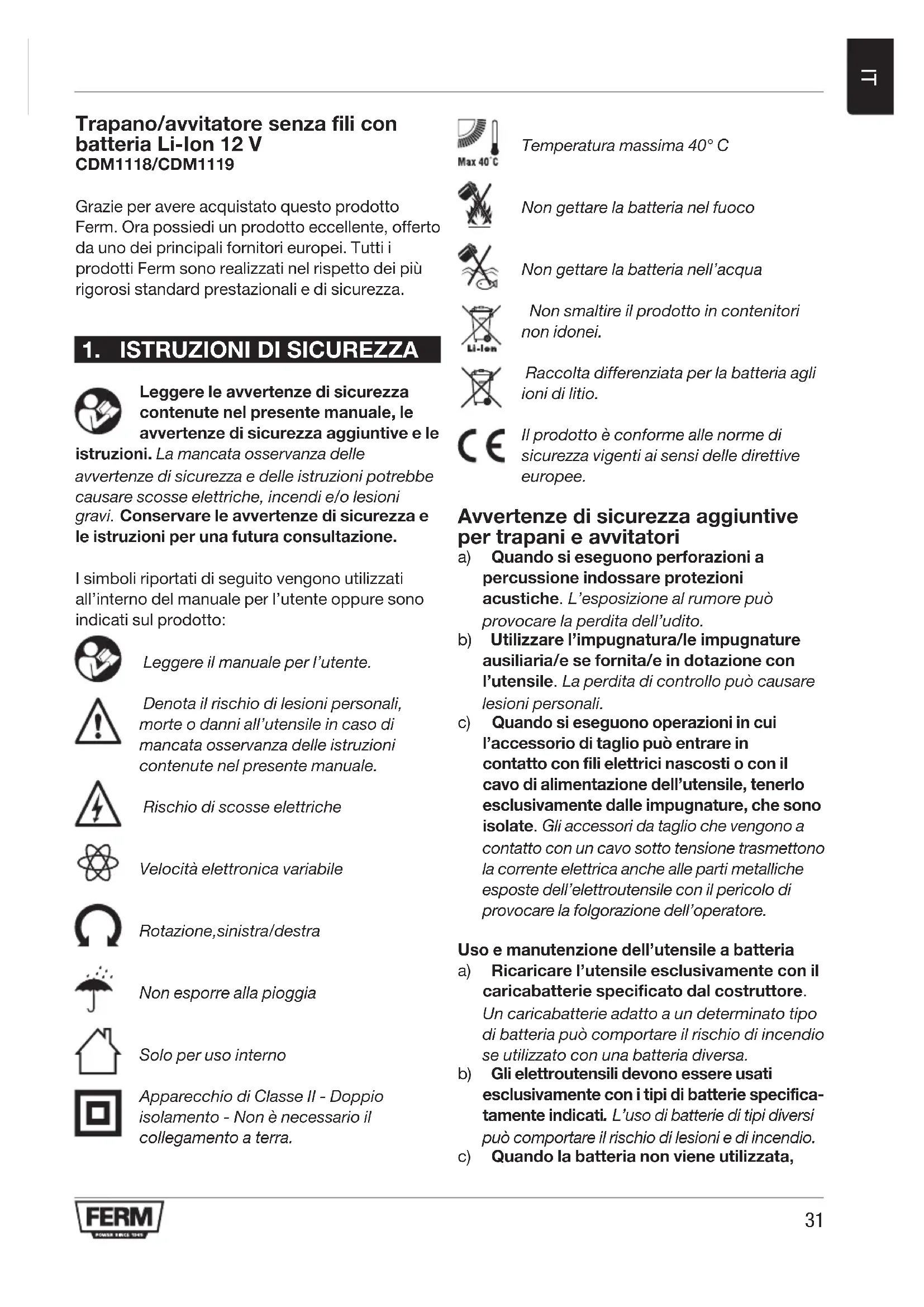

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di scosse elettriche

Velocità elettronica variabile

Rotazione, sinistra/destra

Non esporre alla pioggia

Solo per uso interno

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Temperatura massima 40°C

Non gettare la batteria nel fuoco

Non gettare la batteria nell'acqua

Non smaltire il prodotto in contenitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggiuntive per trapani e avvitatori

a) Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore può provocare la perdita dell'udito.
b) Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo può causare lesioni personali.
c) Quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'utensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.

Uso e manutenzione dell'utensile a batteria

a) Ricaricare l'utensile esclusivamente con il caricabatterie specificato dal costruttore. Un caricabatterie adatto a un determinato tipo di batteria può comportare il rischio di incendio se utilizzato con una batteria diversa.

b) Gli elettroutensili devono essere usati esclusivamente con i tipi di batterie specificamente indicati. L'uso di batterie di tipi diversi può comportare il rischio di lesioni e di incendio.

c) Quando la batteria non viene utilizzata,

tenerla lontano da oggetti metallici, come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei morsetti. Il corto circuito dei morsetti della batteria può dare origine a ustioni o incendi.

d) In condizioni di impiego non corretto, si potrebbe verificare la fuoriuscita del liquido dalla batteria; evitarne il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Il liquido fuoriuscito dalla batteria può causare irritazione o ustioni.

Assistenza

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.

Caricabatterie

Uso previsto

Utilizzare esclusivamente batterie ricaricabili agli ioni di litio da 12 V e max. 1,5 Ah. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'apparecchio non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.

b) Accertarsi che i bambini non giochino con il caricabatterie.

c) Non ricaricare batterie non ricaricabili!

d) Mentre il caricabatteria è in funzione sistemarlo in un luogo ben ventilato!

Rischi residui

Anche quando l'elettroutensile viene usato rispettando le indicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Possono insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'elettroutensile viene usato per un periodo prolungato oppure se non è adeguata- mente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad

accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione questo elettroutensile produce un campo elettromagnetico. In determinate circostanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persone con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzare questo elettroutensile.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano senza fili è destinato all'inserimento e all'allentamento di viti oltre che alla perforazione di legno, metallo e plastica.

Dati tecnici

Numero modello CDM1118/CDM1119
Caricabatterie CDA1086
Ingresso caricabatterie	100-240V~ 50/60 Hz Max.1.4A
Uscita caricabatterie 13,5 V c.c. 1.5 A
Batteria ricaricabile 12V Li-Ion 1,5A4
Tempo di carica batteria	60 minuti
Mandrino	Attacco 1,0 - 10 mm
Impostazioni coppia	17 + Modalità perforazione
Velocità a vuoto Posizione 1: 0-350 giri/minPosizione 2: 0-1300 giri/min
Peso (incl. batteria)	1,0 kg
Livello di pressione sonora L_PA	66,57 dB (A) K= 3 dB (A)
Livello di potenza sonora L_WA	77,57 dB (A) K= 3 dB (A)
Vibrazioni mano-braccio a_h (avvitamento senza percussione)	0,854 m/s2 K=1,5 m/s2
Vibrazioni mano-braccio a_h,D (perforazione di metalli)	2,069 m/s2 K=1,5 m/s2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari

apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sotto- ponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.

Descrizione

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2 - 3

Fig. A

1. Elettroutensile
2. Batteria
3. Pulsante di sblocco batteria
4. Caricabatterie
5. Indicatore a LED caricabatterie
6. Mandrino
7. Selettore di velocità
8. Selettore di direzione
9. Interruttore On/Off
10. Anello di regolazione coppia
11. Luce di lavoro

3. UTILIZZO

Prima del primo utilizzo la batteria deve essere caricata.

Rimozione della batteria dall'elettroutensile

Fig. B1 + B2

- Premere i pulsanti di sblocco della batteria (3) ed estrarre la batteria dall'elettroutensile, come illustrato nella Fig. B1.

Inserimento della batteria nell'elettroutensile Fig. B1 + B2

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'elettroutensile.

• Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Figura B2.
• Spingere in avanti la batteria finché scatta in posizione con un clic.

Carica della batteria (con il caricabatterie)

Fig. C

- Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. L'indicatore a LED sul caricabatterie (6) si illumina e mostra lo stato di carica della batteria.

Indicatore a LED (6)

Fig. C

Sul caricabatterie è presente un indicatore a LED (6) che mostra lo stato del processo di carica:

LED Stato caricabatterie
Rosso In carica
Verde	Carica terminata, batteria completamente carica

• Per caricare completamente la batteria da 1,5Ah possono essere necessari fino a 60 minuti.
• Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

Se si prevede che l'elettroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche.

Inserimento e rimozione delle punte per perforazione o per avvitamento

Fig. D

Rimuovere sempre la batteria prima di inserire un accessorio.

Il mandrino del trapano (7) è adatto per le punte per perforazione e per quelle per avvitamento con un attacco tondo o esagonale.

• Tenere fermo l'elettroutensile saldamente con una mano.
• Aprire il mandrino del trapano (7) ruotandolo con l'altra mano in senso orario finché è aperto a sufficienza per inserire la punta.
• Inserire l'attacco della punta di trapano o della punta di cacciavite.
• Stringere nuovamente il mandrino del trapano (7) ruotandolo con forza in senso antiorario.
• Verificare che la punta sia ben centrata azionando brevemente l'interruttore On/Off

dell'elettroutensile.

Regolazione della velocità

Fig. D

Non cambiare mai la velocità di rotazione mentre il motore è avviato, perché l'elettroutensile potrebbe danneggiarsi.

Non posizionare mai il selettore di velocità in mezzo tra le due posizioni, perché l'elettroutensile potrebbe danneggiarsi.

L'elettroutensile ha 2 velocità che possono essere regolando facendo scorrere avanti o indietro il selettore di velocità (8). Il numero sul selettore di velocità (8) mostra la posizione scelta.

• Posizione 1: Per perforazioni a velocità ridotta, esecuzione di fori di diametro grande o inserimento di viti. L'elettroutensile ha una potenza elevata a velocità ridotta
• Posizione 2: Per perforazioni a velocità elevata o esecuzione di fori di diametro piccolo

Regolazione della direzione di rotazione

Fig. E

• Posizionare il selettore di direzione (9) su per stringere le viti o per eseguire perforazioni.
• Posizionare il selettore di direzione (9) sur per rimuovere le viti.

Accensione e spegnimento dell'elettroutensile

Fig. E

L'interruttore On/Off (10) serve per mettere in funzione l'elettroutensile e regolare la velocità di rotazione.

• Premendo l'interruttore On/Off (10) l'elettroutensile si avvia. L'intensità di pressione dell'interruttore determina la velocità di rotazione del trapano.
• Rilasciando l'interruttore On/Off (10) l'elettroutensile si arresta.
• Spostare il selettore di direzione (9) in posizione centrale per bloccare il movimento dell'interruttore On/Off.

Regolazione della coppia

Fig. E

L'elettroutensile ha 17 impostazioni di coppia diversi e una modalità di perforazione speciale per stabilire la potenza trasmessa al mandrino.

Ruotando l'anello di regolazione della coppia (11), le viti possono essere inserite a una profondità prestabilità; ciò è ideale per i lavori ripetitivi. Quanto più alto è il numero tanto maggiore è la coppia trasmessa.

• Selezionare un'impostazione bassa per le viti piccole o per materiali teneri.
• Selezionare un'impostazione alta per le viti grandi, per materiali duri e per rimuovere delle viti.
• Per inserire delle viti scegliere preferibilmente la più bassa impostazione possibile. Se prima che la vite sia completamente serrata il motore slitta, selezionare un'impostazione più alta.
• Per eseguire perforazioni, ruotare l'anello di regolazione della coppia (11) sull'impostazione di trapano (▲), girandolo completamente in senso antiorario.

Assicurarsi che il selettore di direzione (9) sia sempre impostato su quando si eseguono perforazioni.

L'elettroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'elettroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere qualche secondi per lasciare che la protezione contro il sovraccarico si resetti.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
