CDM1118 - Elektrische boor Ferm - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze boor- en schroefmachine
Merk	Ferm
Model	CDM1118
Voeding	Li-ion accu 12 V, 1,5 Ah
Lader	Ingang 100-240 V~ 50/60 Hz, uitgang 13,5 V DC 1,5 A
Laadtijd	60 minuten
Boorkop capaciteit	1,0 tot 10 mm
Koppelinstellingen	17 standen + boormodus
Onbelast toerental	Stand 1: 0-350 tpm; Stand 2: 0-1300 tpm
Draairichting	Links/rechts instelbaar
Gewicht (met accu)	1,0 kg
Geluidsdrukniveau	66,57 dB(A) (K=3 dB(A))
Geluidsintensiteitsniveau	77,57 dB(A) (K=3 dB(A))
Trillingen (schroeven)	0,854 m/s² (K=1,5 m/s²)
Trillingen (metaal boren)	2,069 m/s² (K=1,5 m/s²)
Overbelastingsbeveiliging	Ja, elektronisch
Verlichting	Ingebouwde werklamp
Dubbele isolatie	Ja (klasse II)
Beoogd gebruik	Boren in hout, metaal, kunststof; schroeven/losschroeven
Onderhoud	Reinig de behuizing met een zachte, licht vochtige doek (zeepwater)
Garantie	Garantiecertificaat apart verstrekt

Veelgestelde vragen - CDM1118 Ferm

Hoe laad ik de accu van de Ferm CDM1118 boormachine op?

Sluit de lader aan op een stopcontact (100-240 V~). Plaats de accu in de lader. Het rode LED-lampje geeft aan dat er wordt geladen; wanneer het groen wordt, is de accu volledig opgeladen (ongeveer 60 minuten). Koppel daarna de lader los.

Hoe vervang ik de boor of schroefbit?

Verwijder eerst de accu om veiligheidsredenen. Open de boorkop door de ring met de klok mee te draaien. Plaats de boor of bit en draai vervolgens stevig vast door tegen de klok in te draaien. Controleer de centrering door de schakelaar kort in te drukken.

Hoe stel ik het koppel in?

Draai de koppelinstellingsring (11) naar het gewenste nummer (1 tot 17). Zet hem voor boren op het boorsymbool (▲). Een lage stand is geschikt voor kleine schroeven of zachte materialen; een hoge stand voor grote schroeven of harde materialen.

Hoe keer ik de draairichting van de boormachine om?

Gebruik de draairichtingschakelaar (9). Zet hem op de pijl vooruit (schroeven of boren) of achteruit (losschroeven). Om de aan/uit-schakelaar te vergrendelen, zet u de schakelaar in de middenstand.

Wat is de accuduur?

De accuduur hangt af van het gebruik: schroeven, boren, enz. De Li-ion 1,5 Ah accu biedt ongeveer 60 minuten licht boren. Laad hem volledig op vóór het eerste gebruik.

Welke veiligheidsmaatregelen moet ik nemen?

Draag gehoorbescherming bij het hamerboren. Gebruik de extra handgreep indien beschikbaar. Houd het gereedschap vast aan de geïsoleerde oppervlakken om elektrische schokken te voorkomen bij contact met stroomvoerende draden. Niet gebruiken in de regen.

Is deze boormachine compatibel met andere Ferm accu's?

Hij is uitsluitend ontworpen voor Li-ion 12 V accu's uit de Ferm-serie. Gebruik van andere accu's kan het gereedschap beschadigen of brand veroorzaken. Gebruik de gespecificeerde lader (model CDA1086).

Wat moet ik doen als de boormachine stopt tijdens gebruik?

Dit komt waarschijnlijk doordat de overbelastingsbeveiliging is geactiveerd. Wacht enkele seconden tot het automatisch resetten. Als het probleem aanhoudt, verwijder dan de accu, controleer de staat van de boor en laat het gereedschap afkoelen.

Wat is het geluidsniveau van de boormachine?

Het geluidsdrukniveau is 66,57 dB(A) met een onzekerheid van 3 dB(A). Het geluidsintensiteitsniveau is 77,57 dB(A). Het wordt aanbevolen gehoorbescherming te dragen bij langdurig gebruik.

Hoe reinig en onderhoud ik de boormachine?

Verwijder vóór het reinigen de accu. Reinig de behuizing met een zachte, licht vochtige doek (zeepwater). Gebruik geen oplosmiddelen (benzine, alcohol, ammoniak). Controleer regelmatig of de ventilatieopeningen niet verstopt zijn.

GEBRUIKSAANWIJZING CDM1118 Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheids-waarschuwingen, de aanvullende veiligheidswaarschuwingen en de

instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Max. temperatuur 40°C

Accu niet verbranden

Accu niet in het water gooien

Werp het product niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

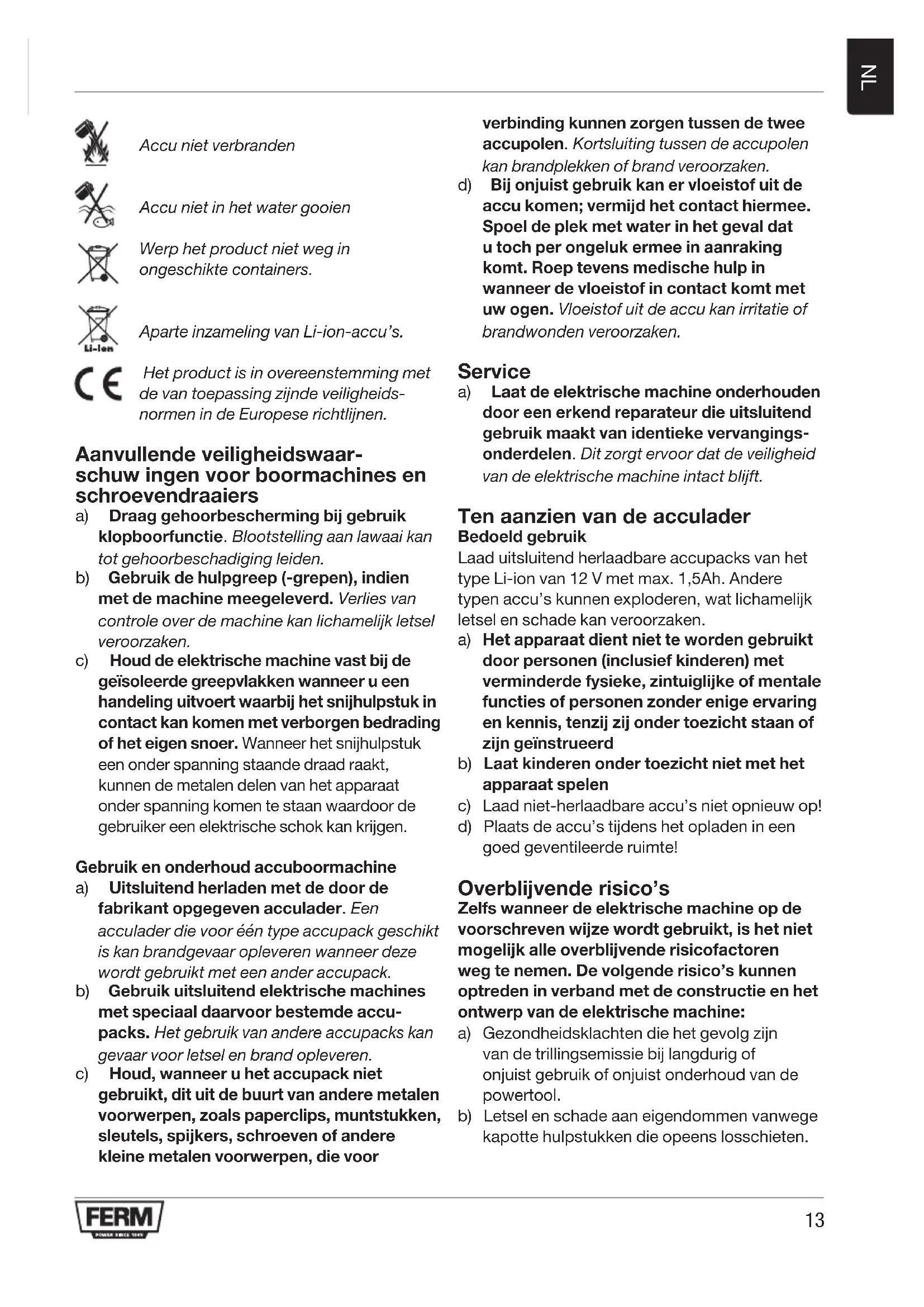

Aanvullende veiligheidswaarschuw ingen voor boormachines en schroevendraaiers

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.
c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande draad raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Gebruik en onderhoud accuboormachine

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor één type accupack geschikt is kan brandgevaar opleveren wanneer deze wordt gebruikt met een ander accupack.
b) Gebruik uitsluitend elektrische machines met speciaal daarvoor bestemde accupacks. Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren.
c) Houd, wanneer u het accupack niet gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die voor

verbinding kunnen zorgen tussen de twee accupolen. Kortsluiting tussen de accupolen kan brandplekken of brand veroorzaken.

d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanneer de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de elektrische machine onderhouden door een erkend reparateur die uitsluitend gebruik maakt van identieke vervangings-onderdelen. Dit zorgt ervoor dat de veiligheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 12 V met max. 1,5Ah. Andere typen accu's kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïinstrueerd
b) Laat kinderen onder toezicht niet met het apparaat spelen
c) Laad niet-herlaadbare accu's niet opnieuw op!
d) Plaats de accu's tijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanneer de elektrische machine op de voorschreven wijze wordt gebruikt, is het niet mogelijk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreden in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zij deze elektrische machine gaan gebruiken.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren in hout, metaal en plastic.

Technische specificaties

Modelnr. CDM1118/CDM1119
Acculader CDA1086
Ingang van acculader	100-240 V~ 50/60 HzMax. 1.4A
Uitgang van acculader 13,5 V DC 1.5 A
Herlaadbaar accupack 12 V Li-ion 1,5Ah=
Laadtijd accu 60 minuten
Capaciteit boorkop 1,0 - 10 mm
Koppelinstellingen 17 + boormodus
Onbelast toerental Stand 1:	0-350 /min
Stand 2:	0-1300 /min
Gewicht (incl. accu) 1,0 kg
Geluidsdrukniveau L_PA	66,57dB(A), K=3 dB(A)
Geluidsvermogensniveau L_WA	77,57 dB(A), K=3 dB(A)
Trilling voor hand/arm a_h (schroeven draaien zonder klopboorfunctie)	0,854 m/s ^2 K=1,5 m/s ^2
Trilling voor hand/arm a_h,D (Boren in metaal)	2,069 m/s ^2 K=1,5 m/s ^2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te

vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen naar de diagrammen op pagina 2 - 3

Afb. A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Acculader
5. Led-controlelampje acculader
6. Boorkop
7. Keuzeschakelaar overbrenging
8. Richtingsschakelaar
9. Schakelaar Aan / Uit
10. Instelring koppel
11. Werklamp

3. BEDIENING

De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt.

De accu van de machine verwijderen

Afb. B1 + B2

- Duw op de ontgrendelingsknoppen van de accu (3) en trek de accu uit de machine, zoals is aangegeven in Afb. B1.

De accu in de machine plaatsen

Afb. B1 + B2

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B2.
• Duw de accu verder naar voren tot deze vastklikt.

De accu laden (met de acculader)

Afb. C

- Steek de stekker van de acculader in een stopcontact en wacht even. Het led-controlelampje op de acculader (6) gaan branden en toont de status van de lader.

Led-controlelampje (6)

Afb. C

De acculader heeft 1 led-controlelampje (6) dat de status van het laadproces aangeeft:

Led Status	van acculader
Rood Bezig	met opladen van accu
Groen	Opladen van de accu is beëindigd, de accu is volledig opgeladen

• Het kan tot 60 minuten duren voordat de 1,5Ah accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boortjes een schroefbits plaatsen en verwijderen Afb. D

Verwijder altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel ronde als zeskantige assen.

• Houd de machine stevig vast met één hand
- Open de boorkop (7) door deze met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.
- Plaats de as van het boortje/de schroefbit erin
- Draai de boorkop weer vast door de boorkop (7) stevig linksom te draaien.
- Controleer of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.

De overbrenging instellen

Afb. D

Schakel nooit naar een andere overbrenging terwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (8) naar voren of naar achteren te schuiven. Het nummer op de overbrengingsschakelaar (8) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een grote boordiameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
• Stand 2: Voor snel boren of een kleine boordiameter

De draairichting instellen

Afb. E

• Stel de draairichtingsschakelaar (9) in op de stand -em schroeven aan te draaien of de machine te gebruiken voor boren.
• Stel de draairichtingsschakelaar (9) in op de stand voor het verwijderen van schroeven.

De machine in- en uitschakelen

Afb. E

De schakelaar Aan / Uit (10) wordt gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (10) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (10) los te laten.
• Zet de schakelaar voor de omgekeerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen.

Het koppel instellen

Afb. E

De machine beschikt over 17 verschillende koppelinstellingen en een speciale boormodus, waarin het totaalvermogen op de boorkop wordt overgebracht.

U kunt door de instelring voor het koppel (11) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel wordt overgebracht.

• Kies een lage instelling voor kleine schroeven of zacht werkmateriaal.
• Kies een hoge instelling voor grote schroeven, hard werkmateriaal en bij het verwijderen van schroeven.
• Kies bij voorkeur een zo laag mogelijke stand om schroeven in te draaien. Kies een hogere instelling als de motor slipt voordat de schroef volledig is vastgedraaid.
• Zet voor boren de instelring voor het koppel (11) op de instelling voor boren (▲), door de ring volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (9) bij boren altijd op steat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie tegen overbelasting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodat de beveiliging tegen overbelasting zich opnieuw kan instellen.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
