Tuotetyyppi	Akkuporakone
Merkki	Ferm
Malli	CDM1118
Virtalähde	Akku Li-ion 12 V, 1,5 Ah
Laturi	Tulo 100-240 V~ 50/60 Hz, lähtö 13,5 V DC 1,5 A
Latausaika	60 minuuttia
Istukan kapasiteetti	1,0 - 10 mm
Vääntömomentin säädöt	17 asentoa + poraustoiminto
Kuormittamaton nopeus	Asento 1: 0-350 rpm; Asento 2: 0-1300 rpm
Pyörimissuunta	Vasen / oikea säädettävä
Paino (akun kanssa)	1,0 kg
Äänenpainetaso	66,57 dB(A) (K=3 dB(A))
Äänitehotaso	77,57 dB(A) (K=3 dB(A))
Tärinä (ruuvaus)	0,854 m/s² (K=1,5 m/s²)
Tärinä (metallin poraus)	2,069 m/s² (K=1,5 m/s²)
Ylikuormitussuoja	Kyllä, elektroninen
Valaistus	Sisäänrakennettu työvalo
Kaksoiseristys	Kyllä (luokka II)
Käyttötarkoitus	Poraus puuhun, metalliin, muoviin; ruuvaus/irrotus
Huolto	Puhdista runko pehmeällä, hieman kostealla liinalla (saippuavesi)
Takuu	Takuutodistus toimitetaan erikseen

Usein kysytyt kysymykset - CDM1118 Ferm

Kuinka ladata Ferm CDM1118 -porakoneen akku?

Kytke laturi pistorasiaan (100-240 V~). Aseta akku laturiin. Punainen LED-merkkivalo osoittaa latauksen; kun se muuttuu vihreäksi, akku on täysin ladattu (noin 60 minuuttia). Irrota laturi tämän jälkeen.

Kuinka vaihtaa pora tai ruuvauskärki?

Poista ensin akku turvallisuussyistä. Avaa istukka kiertämällä rengasta myötäpäivään. Aseta pora tai kärki paikalleen ja kiristä tiukasti kiertämällä vastapäivään. Tarkista keskitys painamalla kytkintä hetkellisesti.

Kuinka säätää kiristysmomentti?

Kierrä vääntömomentin säätörengasta (11) haluttuun numeroon (1-17). Porauskäyttöä varten aseta se poraussymboliin (▲). Pieni asetus sopii pienille ruuveille tai pehmeille materiaaleille; suuri asetus isoille ruuveille tai koville materiaaleille.

Kuinka kääntää porakoneen pyörimissuunta?

Käytä pyörimissuunnan kytkintä (9). Aseta se eteenpäin (ruuvaus/poraus) tai taaksepäin (irrotus). Lukitaksesi käynnistyskytkimen, aseta kytkin keskelle.

Mikä on akun käyttöaika?

Käyttöaika riippuu käytöstä: ruuvaus, poraus jne. Li-ion 1,5 Ah akku mahdollistaa noin 60 minuuttia kevyttä porausta. Lataa se täyteen ennen ensimmäistä käyttöä.

Mitä turvatoimia minun tulee noudattaa?

Käytä kuulosuojaimia iskuporauksessa. Käytä lisäkahvaa, jos saatavilla. Pidä työkalua eristetyistä pinnoista välttääksesi sähköiskun koskettaessa jännitteisiä johtimia. Älä käytä sateessa.

Onko tämä porakone yhteensopiva muiden Ferm-akkujen kanssa?

Se on suunniteltu vain Ferm-sarjan Li-ion 12 V akuille. Muiden akkujen käyttö voi vahingoittaa työkalua tai aiheuttaa tulipalon. Käytä määritettyä laturia (malli CDA1086).

Mitä tehdä, jos porakone pysähtyy käytön aikana?

Tämä johtuu todennäköisesti ylikuormitussuojasta, joka on aktivoitunut. Odota muutama sekunti, kunnes automaattinen palautus tapahtuu. Jos ongelma jatkuu, irrota akku, tarkista poran kunto ja anna työkalun jäähtyä.

Mikä on porakoneen äänitaso?

Äänenpainetaso on 66,57 dB(A) epävarmuudella 3 dB(A). Äänitehotaso on 77,57 dB(A). On suositeltavaa käyttää kuulosuojaimia pitkäaikaisessa käytössä.

Kuinka puhdistaa ja huoltaa porakone?

Ennen puhdistusta irrota akku. Puhdista kotelo pehmeällä, hieman kostealla liinalla (saippuavesi). Älä käytä liuottimia (bensiini, alkoholi, ammoniakki). Tarkista säännöllisesti, etteivät tuuletusaukot ole tukossa.

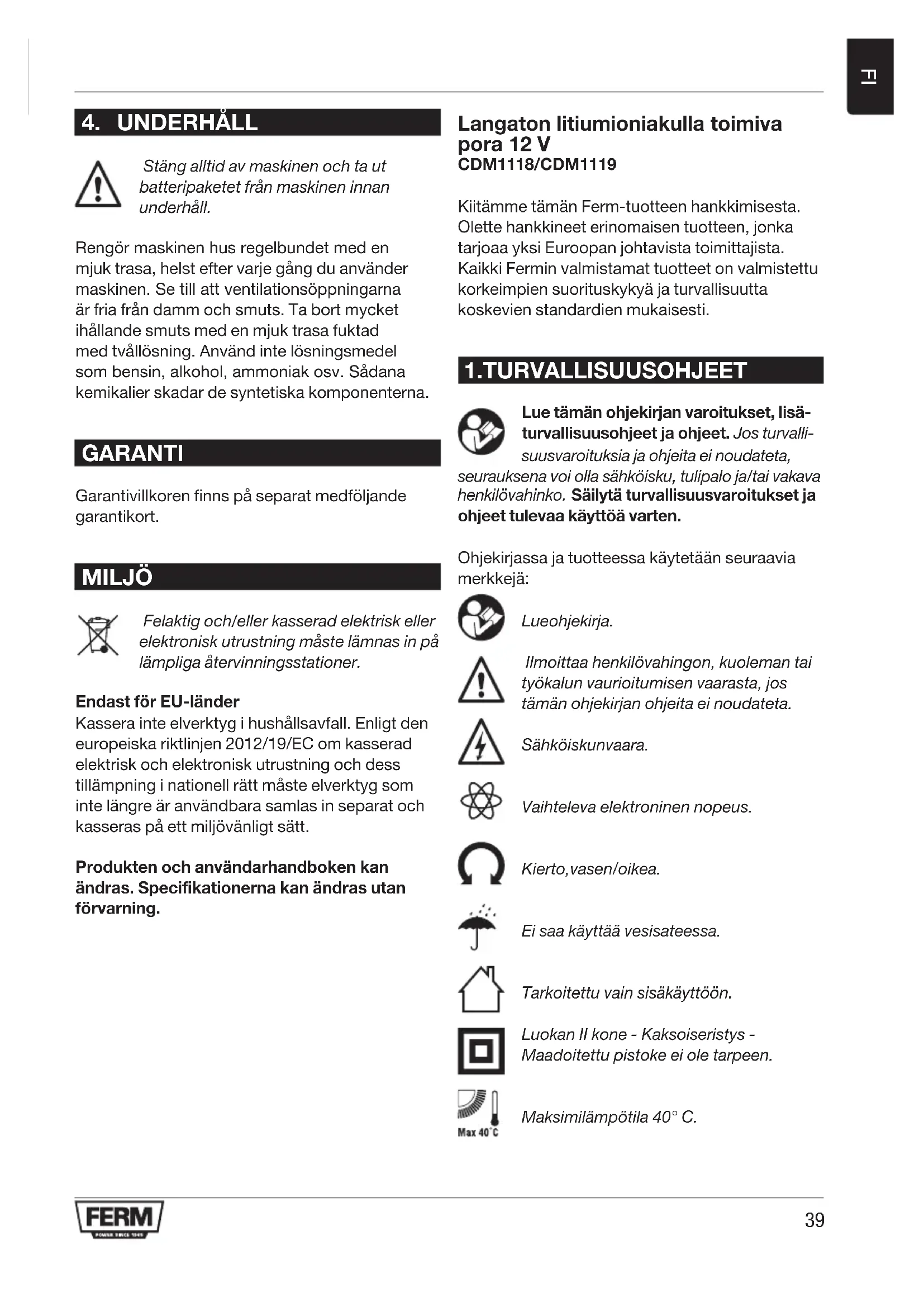

KÄYTTÖOHJE CDM1118 Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti.

1.TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisä- turvallisuusohjeet ja ohjeet. Jos turvalli- suusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Ilmoittaa henkilövahingon, kuoleman tai työkalun vaurioitumisen vaarasta, jos tämän ohjekirjan ohjeita ei noudateta.

Sähköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto, vasen/oikea.

Ei saa käyttää vesisateessa.

Tarkoitettu vain sisäkäyttöön.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Max 40°C

Maksimilämpötila 40° C.

Akkua ei saa hävittää tuleen.

Akkua ei saa hävittää veteen.

Älä hävitä tuotetta virheellisesti.

Hävitä litiumioniakku erilliskeräykseen.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Poria ja ruuvivääntimiä koskevat lisäturvallisuusvaroitukset

a) Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.
b) Käytä lisäkahvaa(-kahvoja), jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaahenkilövahinkoja.
c) Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.

Akkutoimisen työkalun käyttö ja hoito

a) Lataa ainoastaan valmistajan määrittämällä laturilla. Yhteen akkutyyppiin sopiva laturi voi luoda tulipalovaaran, jos sitä käytetään toisenlaisella akulla.
b) Käytä sähkötyökaluja ainoastaan määritetyillä akuilla. Muiden akkujen käyttö voi aiheuttaa henkilövahinkoja ja tulipalovaaran.
c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen välille. Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olosuhteissa. Vältä koskettamasta siihen. Jos kosketat siihen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, ota tämän lisäksi yhteyttä lääkäriin. Akusta ulos tuleva neste voi

aiheuttaa ärsytystä ja palovammoja.

Huolto

a) Anna pätevän korjaajan korjata sähkötyökalu käyttäen ainoastaan samanlaisia varaosia.

Täten taataan sähkötyökalun turvallisuus.

Laturi

Käyttötarkoitus

Lataa vain 12V maks. 1,5 Ah ladattavia litiumioniakkuja. Muut akkutyypit voivat puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heitä ohjata tai valvota.
• Lapsia on valvottava, jotta he eivät leikkisi laitteella.
  • Ei-ladattavia akkuja ei saa ladata!
• Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jäännösvaarat

Vaikka sähkötyökalua käytettäisiin ohjeiden mukaisesti, kaikkia riskitekijöitä ei voida poistaa. Seuraavat vaarat voivat johtua sähkötyökalun rakenteeseen ja muotoon liittyen:

a) Tärinästä aiheutuvat terveysvaarat, jos sähkötyökalua käytetään pitkään tai sitä ei hallita tai ylläpidetä oikeaoppisesti.
b) Henkilö- ja omaisuusvahingot yllättäen rikkoutuvien lisävarusteiden vuoksi.

Varoitus! Tämä sähkötyökalu tuottaa sähkömagneettikenttiä käytön aikana. Kyseinen kenttä voi joskus aiheuttaa häiriötä aktiivisiin ja passiivisiin lääkinnällisiin implantteihin. Vakavan tai kuolemanvaarallisen henkilövahingon välttämiseksi suosittelemme, että lääkinnällisiä implantteja käyttävät henkilöt ottavat yhteyttä lääkäriin ja lääkinnällisen implantin valmistajaan ennen tämän sähkötyökalun käyttöä.

2.KONEENTIEDOT

Käyttötarkoitus

Tämä langaton pora on tarkoitettu ruuvien ruuvaamiseen ja irrottamiseen sekä puuhun, metalliin ja muoviin poraamiseen.

Tekniset tiedot

Mallinro CDM1118/CDM1119
Laturi CDA1086
Laturin ottoteho	100-240 V~ 50/60Hz Maks.1.4A
Laturin antoteho 13,5 V d.c. 1.5 A
Ladattava akku 12 V Litiumioni 1,5AT
Akun latausaika 60 minuuttia
Istukan kapasiteetti 1,0 - 10 mm
Vääntöasetukset 17 + poraustila
Kuormittamaton nopeus
Asento 1:	0-350/min
Asento 2:	0-1300/min
Paino (sisältää akun) 1,0 kg
Äänipaine L_PA	66,57 dB(A), K=3 dB(A)
Ääniteho L_WA	77,57 dB(A), K=3 dB(A)
Käden-käsivarren tärinä a_h (ruuvaus ilman iskua)	0,854 m/s ^2 K=1,5 m/s ^2
Käden-käsivarren tärinä a_h,D (metallin poraus)	2,069 m/s ^2 K=1,5 m/s ^2

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 60745 mukaisen standardisoidum testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin.

• Jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.
• Sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivujen 2 - 3 kaavioihin.

Kuva A

1. Kone
2. Akku
3. Akun vapautuspainike
4. Laturi
5. Latauksen LED-merkkivalo
6. Istukka
7. Vaihteen valintakytkin
8. Suuntakytkin
9. Virtakytkin
10. Väännön säätörengas
11. Työvalo

3.KÄYTTÖ

Akku tulee ladata ennen ensimmäistä käyttökertaa.

Akun poistaminen koneesta

Kuva B1 + B2

- Paina akun vapautuspainikkeita (3) Vedä akku ulos koneesta kuvan B1 mukaisesti.

Akun asentaminen koneeseen Kuva B

Varmista, että akku on ulkoisesti puhdas ja kuiva ennen sen liittämistä laturiin tai koneeseen.

• Aseta akku (2) koneen kantaan kuvan B2 mukaisesti.
• Paina akkua syvemmälle, kunnes se napsahtaa paikoilleen.

Akun lataaminen (laturilla) Kuva C

- Liitä laturin pistoke sähköverkkoon ja odota hetki. Laturin LED-merkkivalo (6) syttyy ja osoittaa laturin tilan.

LED-merkkivalo (6)

Kuva C

Laturissa on yksi LED-merkkivalo (6), joka osoittaa latausprosessin tilan:

LED	Laturin tila
Punainen	Akun lataus käynnissä
Vihreä	Akun lataus päättynyt, akku ladattu täyteen

• Akun 1,5Ah täyteen lataaminen voi kestää jopa 60 minuuttia.
• Kun akku on ladattu täyteen, poista laturin pistoke sähköverkosta ja irrota akku laturista.

Kun konetta ei käytetä pitkään aikaan, akku kannattaa varastoida ladattuna.

Porien ja ruuvivääntimen terien asentaminen ja poistaminen

Kuva D

Poista akku aina ennen lisävarusteen asentamista.

Poran istukka (7) sopii poran- ja ruuvinteriin, joissa on pyöreä akseli sekä kuusiokoloakseli.

• Pidä koneesta tiukasti yhdellä kädellä.
• Avaa poran istukka (7) kiertämällä istukkaa toisella kädellä myötäpäivään, kunnes se on avautunut riittävästi terän paikoilleen asettamiseksi.
• Aseta poran- tai ruuvausterän akseli.
• Kiristä poran istukka uudelleen kiertämällä istukkaa (7) vastapäivään.
• Tarkista, onko terä keskitetty hyvin kytkemällä kone lyhyesti päälle virtakytkimellä.

Vaihteiden säätäminen

Kuva D

Älä koskaan vaihda vaihdetta moottorin ollessa käynnissä, muutoin kone vaurioituu.

Älä koskaan aseta kytkintä asentojen keskelle, muutoin kone vaurioituu.

Koneessa on 2 porausnopeutta, jotka voidaan säätää liu'uttamalla vaihdekytkintä (8) eteen- tai taaksepäin. Vaihdekytkimen (8) numero osoittaa valitun asennon.

• Asento 1: Hidasta porausta, suurta porauksen halkaisijaa tai ruuvivääntöä varten. Koneessa on suuri teho alhaisella nopeudella.
• Asento 2: Nopeaa poraamista tai pientä porauksen halkaisijaa varten.

Kiertosuunnan säätäminen

Kuva E

- Aseta suuntakytkin (9) asentoon ruuvien kiertämiseksi tai poraamiseksi.

- Aseta suuntakytkin (9) asentoon ruuvien poistamiseksi.

Koneen päälle ja pois päältä kytkeminen Kuva E

Kone käynnistetään ja kiertonopeus säädetään virtakytkimellä (10).

• Voit kytkeä koneen päälle painamalla virtakytkintä (10). Mitä syvemmälle kytkintä painetaan, sitä nopeampaa pora pyörii.
• Voit kytkeä koneen päälle painamalla virtakytkintä (10). Mitä syvemmälle kytkintä painetaan, sitä nopeampaa pora pyörii.
• Kone sammuu, kun virtakytkin (10) vapautetaan.
• Käännä suunnan peruutuskytkin (9) keskiasentoon virtakytkimen liikkeen lukitsemiseksi.

Väännön säätäminen

Kuva E

Koneessa on 17 eri vääntöasetusta ja erityinen poraustila istukkaan välitetyn tehon asettamiseksi.

Ruuvit voidaan kiinnittää esimääritettyyn syvyyteen kiertämällä väännön säätörengasta (11), tämä on suositeltavaa toistuvassa työssä. Mitä suurempi numero, sitä suurempi vääntö.

• Valitse alhainen asetus pienien ruuvien tai pehmeän materiaalin kohdalla.
• Valitse suurempi asetus suurempien ruuvien, kovien materiaalien ja ruuvien poiston aikana.
• Valitse mieluiten mahdollisimman alhainen asetus ruuveja kiinnittäessä. Valitse suurempi asetus, jos moottori liukuu ennen ruuvin kiinnittämistä kokonaan.
• Käännä poraamisessa väännön säätörengas (11) porauksen asetukseen (▲) kiertämällä se kokonaan vastapäivään.

Varmista, että suuntakytkin (9) on aina asennossa – peraamisen aikana.

Koneessa on elektroninen ylikuormitussuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun näin käy, odota muutama sekunti, jotta ylikuormitussuoja nollautuu itsestään.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisiä komponentteja.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
