Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen,jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistetu korkeimpien suorituskyä ja turvallisuutta koskevien standardien mukaisesti.Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekka kaiken kattavan takuun. Toivomme,etta nautitte tämän tuotteen käytostä monien vuosien ajan.

1.TURVALLISUUSOHJEET

Lue tän ohjekirjan varoitukset, lisaturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksia ja ohjeita ei ta, seurauksena voi olla sahkoisku, tulip kava henkilovahinko. Sälytä suusvaroitukset ja ohjeet tulevaa varten.

Ohjekirjassa ja tuotteessa käytetaan seuraavia merkkeja:

Lueohjekirja.

llmoittaa henkilovahingon,kuoleman tai tyokalun vauroitumisen vaarasta,jostamän ohjekirjan ohjeita ei noudateta.

Sahköiskunvaara.

Vaihteleva elektroninen nopeus.

Kiero,vasen/oikea.

Ei saa kayttaa vesisateessa.

Tarkoitettu vain sisakaytto.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos laitteessa esiintyy hairiioita, muuntaja ei ole vaarallinen.

Maksimilampotila 40^

Akkua ei saa havitttta tuleen.

Akkua ei saa havitttveen.

Ala havita tuotetta virheellisesti.

Hävität litiumioniakku erilliskeräykseen.

Pieni sulakeliitanta aikaviiveellä

Tuote tayttä Europan direktivien soveltuvien turvallisuusstandardien vaatimukset.

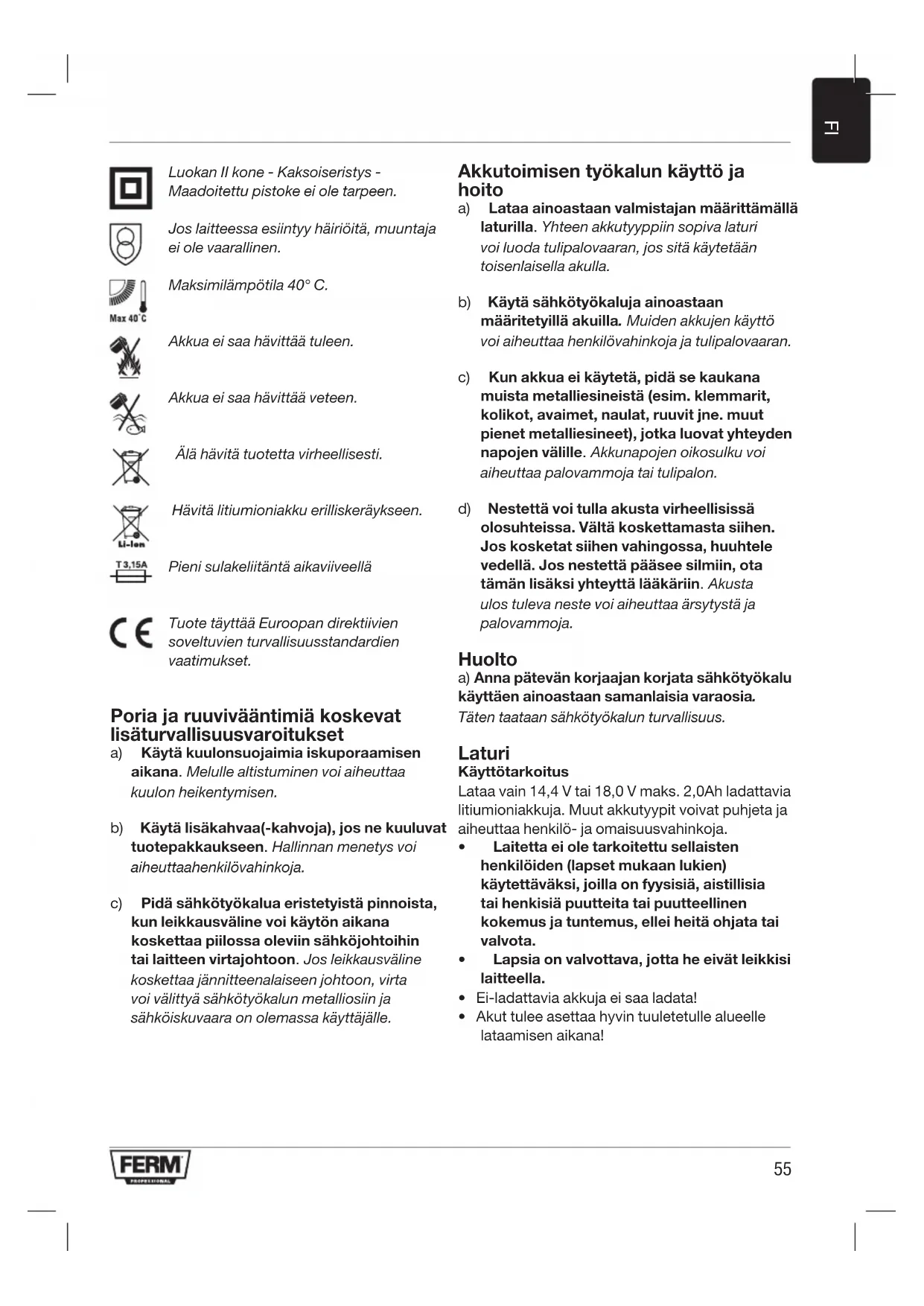

Poria ja ruuvivaantimiä koskevat lisāturvallisuusvaroitukset

a) Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.
b) Käytä lisäkahvaa(-kahvoja),Jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheutttahenkilövahinkoja.
c) Pidä sahkötyokalua eristetyista pinnoista, kun leikkausvaline voi kayton aikana koskettaa piilossa olevin sahkjohtoihin tai laitteen virtajohtoon. Jos leikkausvaline koskettaa jannitteenalaiseen johtoon, virta voi valittyä sahkötyokalun metalliosiin ja sahköiskuvaara on olemassa kayttäjalle.

Akkutoimisen tyokalun kaytto ja hoit

a) Lataa ainoastaan valmistajan märittämällä laturilla. Yhteen akkutyyppiin sopiva latur voi luoda tulipalovaaran, jos sitä käytetään toisenlaisella akulla.
b) Käytä sahkötyokaluja ainoastaan märitetyillä akulla. Muiden akkujen käytto voi aiheuttaa henkilövahinkoja ja tulipalovaaran.
c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen välille. Akkunapoen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olosuhteissa. Välta koskettamasta siihen. Jos kosketat siihen vahingossa, huhtele vedella. Jos nestettä pääsee silmiin, ota tämän lisäksi yhteyttä läkärin. Akusta ulos tuleva;neste voi aiheuttaa arsytystä ja palovammoja.

Huolto

a) Anna patevän korjaajan korjata sahkötyokalu käyttaen ainoastaan samanlaisia varaosia.

Taten taataan sahkötyokalun turvallisuus.

Laturi

Käytötarkoitus

Lataa vain 14,4 V tai 18,0 V maks. 2,0Ah ladattavia litiumioniakkuja. Muut akkutyypit voivat puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja.

Laitetta ei ole tarkoitetti sellaisten henkilöiden (lapset mukaan lukien) käytettväksi, joilla on fyxisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, elleiheitä ohjata tai valvota.
Lapsia on valvottava, jotta he eivat leikkisi laitteella.
- Ei-ladattavia akkuja ei saa ladata!
- Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jännösvaarat

Vaikka sahkötyokalua kaytettäisin ohjeiden mukaisesti, kaikkia riskitekijöita ei voida poistaa. Seuraavat vaarat voivat johtua sahkötyokalun rakenteeseen ja muotoon liittyen:

a) Tärinästa aiheutuvat terveysvaarat, jos sahkötyokalua kaytetaän pitkään tai sitä ei hallita tai yllapidetä oikeaoppisesti.
b) Henkilo- ja omaisuusvahingot yllattaen rikkoutuvien lisavarusteiden vuoksi.

Varoitus! Tama sahkotyokalu tuottaa sahkomagneettikenttia kayton aikana. Kyseinen kentta voj joskus aiheuttaa hairiota aktivisiin ja passivisiin laakinnallisiin implantteihin. Vakavan tai kuolemanvaarallisen henkilovahingon valttamiseksi suosittelemme, etta laakinnallisia implantteja kayttavat henkilot ottavat yhtyttataa kakiinlaen ja laakinnallisen implantin valmistajaan ennen tamn sahkotyokalun kayttoa.

Virtajohdon vaihto

Jos virtajohto on vauroitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla patevallä asiantuntijalla vaarojen välttämiseksi.

2.KONEENTIEDOT

Käytötarkoitus

Tämä langaton pora on tarkoitetti ruuvien ruuvaamiseen ja irrottamiseen sekä puuhun, metallin ja muoviin poraamiseen.

Tekniset tiedot

Mallinro CDM1121P CDM1122P
Laturi CDA1080S
Laturin ottoteho 230-240 V ~ 50 Hz 45 W
Laturin antoteho 10,8-18 V d.c. 2A
Ladattava akku	14,4 V---	18 V---
	Lithiumioni	Lithiumioni
	2,0Ah	2,0Ah
Akun latausaika 1.2 tunti
Istukan kapasiteetti 1,5-13 mm

Väantöasetukset 23 + poraustila
Kuormittamaton nopeus
Asento 1:	0-400/min
Asento 2:	0-1400/min
Paino (sisältaa akun) 1,54 kg	1,59kg
Äänipainetaso LPA	66,23 dB(A)K=3 dB(A)	66,40 dB(A)K=3 dB(A)
Ääniteho LwA	77,23 dB(A)K=3 dB(A)	77,40 dB(A)K=3 dB(A)
Käden-käsivarren tärinäan (ruuvaus ilman iskua)	0,627m/s2K=1,5 m/s2	0,846m/s2K=1,5 m/s
Käden-käsivarren tärinäan (poraus metalliin)	1,454 m/s2K=1,5 m/s2	1,843m/s2K=1,5 m/s2

Tärinataso

Tässä ohjekirjassa annettu tärinataso on mitattu standardin EN 60745 mukaisen standardisoiduntestin mukaisesti. Sen avulla voidaan verrateri työkaluja ja sitä voidaan käytää tärinalle altistumisen alustavaan arvointiin, kun työkalua käytetaän mainittuihin käytötarkoituksiin.

• Jos työkalua käytetaan eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.
• Sammutusajat tai käytämattomät ajat voivat huomattavasti laskea altistumistasoa

Sujaudu tärinān vaikutuksila yllapitamallä tyokalua ja sen lisavarusteita, pida kdet lampiminä ja kayta organisoituja tyotoimenpiteita.

Kuvaus

Tekstin numerot viittaavat sivujen 2-4 kaavioihin.

Kuva A

1. Kone
   2.Akku
2. Akun vapautuspainike
3. Akun latauksen merkkivalo
4. Laturi
5. Latauksen LED-merkkivalot
6. Istukka
7. Vaihteen valintakytkin
8. Suuntakytkin
9. Virtakytkin
10. Vännö nsaatorengas
11. Työvalo
12. Vyokoukku

Lithiumioniteknologia

Tämän koneen mukana toimitetut akut sisälätvät litiumioniteknologiaa.

Yksi litiumioniakkujen eduista on, etta teho ei heikkene ennen kuin akku on lahes tyhja. Konetta voidaan kayttä, kunnes huomaat poran tehon heikkenevan. Akku on tällöin purkautunut ja se on ladattava.

Toinen etu on, etta litiumioniakuisa ei esiinny muisti-ilmiotä. Ne voidaan taten ladata milloin dahansa akun lataustasosta huolimatta ja heikentamatta niiden kayttokuntoa.

3.KÄYTTÖ

Akku tulee ladata ennen ensimmäistä käyttokertaa.

Akun poistaminen koneesta

Kuya B

• Pidä koneesta (1) tiukasti yhdellä kädellä.
• Paina akun vapautuspainike (3) toisella kädellä alas akun (2) takaosassa.
• Pidä tātā painiketta (3) alhaalla ja liu'uta akkua taaksepān koneesta pois, kuvan B mukaisesti.

Akun asentaminen koneeseen

Kuva B

Varmista, etta akku on ulkoisesti puhdas ja kuiva ennen sen liittämsta laturiin tai koneeseen.

• Pidä koneesta (1) tiukasti yhdellä kädellä.
• Aseta akku (2) koneen kantaan kuvan B mukaisesti.
• Paina akkua syvemmälle, kunnes se napsahtaa paikoilleen.

Akun lataustason tarkistaminen

Kuva C

Tuotteseen kuuluva akku toimitetaan osittain ladattuna.

• Tarkista akun lataustila painamalla akun painiketta (4) lyhyesti.
• Akussa on 4 merkkivaloa, jotka osoittavat

lataustason. Mitä enemmän merkkivaloja palaa, sitä enemmän akussa on virtaa jäljellä.
Kun merkkivaloissa palaa PUNAINEN valo, akku on tyhja ja se tulee ladata valittomasti.

Akun lataaminen (laturilla)

Kuya D

• Poista akku (2) koneesta.
• Kännä akku (2) ylosalaisin ja liu'uta se laturiin (5) kuvan C mukaisesti.
• Paina akkua, kunnes se on kokonaan asennusaukossa.
• Liitä laturin pistoke sahköverkkoon ja odota hetki. Laturin LED-merkkivalot (6) syttyvat ja osoittavat laturin tilan.

LED-merkkivalot (6)

Kuya D.

Laturissa on kaksi LED-merkkivaloa (6), jotka osoittavat latausprossassin tilan:

Punainen LED-tila:	Vihrea LED-tila:	Laturin tila
Pois Pois Ei virtaa
Pois Päällä		Valmiustila:-Akkua ei ole asetettupaikoilleen, tai-Akku on asennetty, mutta lataus on päätnyt yli 2 tuntia sitten.
Päällä Pois Vialinen akku
Vilkkuva Pois Akun lataus käynissä
Pois Päällä		Akun lataus päättynyt, akku ladattu täyteen
Päällä Päällä		Akku on liian kuuma, lataus on keskeytetty pitoon. Lataus käynnistyy automaattisesti uudelleen, kun akku on jähtynyt.

• Akun tayteen lataaminen voi kestä jopa 70 minuuttia.
  Kun akku on ladattu tayteen, poista laturin pistoke sahkoverkosta ja irrota akku laturista.
• Akku voidaan varastoida tai asentaa suoraan koneeseen.

Lithiumionikennot voidaan varastoidapitkaksi ajaksi heikentamattahuomattavasti niiden lataustasoa. Kun

konetta ei käytetä pitkään aikaan, akku kannattaa varastoida ladattuna.

Porien ja ruuviväantimen terien asentaminen ja poistaminen Kuva E

Poista akku aina ennen lisavarusteen asentamista.

Poran istukka (7) sopii poran- ja ruuvinteriin, joissa on pyorea aksemi sekka kuusiokoloakseli.

• Pidä koneesta tiukasti yhdellä kädellä.
• Avaa poran istukka (7) kiertämllä istukan laippaa (8) toisella kädellä myötapäivään, kunnes se on avautunut riittävästi terän paikoilleen asettamiseksi.
• Aseta poran- tai ruuvausterän aksei.
  Kiristä poran istukka uudelleen kiertämälä istukan laippaa (8) vastapäivään.
• Tarkista, onko terä keskitetty hyvin kytkemällä kone lyhyesti paälle virtakytkimellä.

Vaihteiden saataminen Kuva F

Alä koskaan vaihda vaihedetta moottorin ollessa käynnissä, muutoin kone vaurioituu.

Älä koskaan aseta kytkintä asentojen keskelle, muutoin kone vaurioituu.

Koneessa on 2 porausnopeutta, jotka voidaan saataa liu'uttamalla vaihdekytkintä (9) eteen- tai taaksepain. Vaihdekytkimen (9) numero osoittaa valitun asennon.

• Asento 1: Hidasta porausta, suurta porauksen halkaisijaa tai ruuviväantöä varten. Koneessa on suuri teho alhaisella nopeudella.
• Asento 2: Nopeaa poraamista tai pienta porauksen halkaisijaa varten.

Kiertosuunnan säätäminen Kuya G

• Aseta suuntakytkin (10) asentoon 念 ruuvien kiertämiseksi tai poraamiseksi.
• Aseta suuntakytkin (10) asentoon ruuvien poistamiseksi.

Koneen paallee ja.POIS paaltä kytkeminen Kuva G

Kone käynnistetaaan ja kiertonopeus saadetaan virtakytkimellä (11).

Voit kytkeä koneen pälle painamalla virtakytkintä (11). Mitä syvemälde kytkintä painetaan, sitä nopeampaa pora pyörii.
Kone sammu, kun virtakytkin (11) vapautetaan.
- Kännä suunnan peruutuskytkin (10)
keskiasentoon virtakytkimen likkeen
lukitsemiseksi. Tassä asennossa sitä ei voida
käyttaa.

Aseta kone alas vasta sitten, kun se on pysahtynyt kokonaan. Ala aseta konetta pollyiselle alustalle, sillä polyhiukkaset voivat päästä mekanismiin.

Väällnon saätäminen Kuva G

Koneessa on 23 eri väantöasetusta ja erityinen poraustila istukkaan valitetyn tehon asettamiseksi.

Ruuvit voidaan kiinnittaa esimäritettyyn syvyyteen kiertamalla vaannon saatorengasta (12), tam on suositeltavaa toistuvassa tyossa. Mitä suurempi numero, sitä suurempi vaantö.

• Valitse alhainen asetus pienien ruuvien tai pehmeän materiaalin kohdalla.
• Valitse suurempi asetus suurempien ruuvien, kovien materiaalien ja ruuvien poiston aikana.
• Valitse mieluiten mahdollisimman alhainen asetus ruuveja kiinnittäessä. Valitse suurempi asetus, jos moottori liukuu ennen ruuvin kiinnittämista kokonaan.
• Kännä poraamisessa vaannön säätorengas (12) porauksen asetukseen kiertämällä se kokonaan vastapäivään.

Varmista, etta suuntakytkin (10) on aina asennossa poraamisen aikana.

Koneessa on elektroninen ylikuormittusuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun nain kay, odota vahintaan 5 sekuntia, jotta ylikuormittusuoja nollautuu itsestaan.

Työvalo (13)

Kuva A

Koneessa on työvalo työalueen valaisemiseksi.

• Se syttyy automaattisesti, kun virtakytkintä painetaan.
• Se sammuu automaattisesti, kun virtakytkin vapautetaan.

Vyökoukku (14)

Kuva A

Koneessa on vyokoukku koneen kiinnittämiseksi vyohon kayton aikana.

Kytke suuntakytkin (10) aina keskiasentoon, jotta kone ei voisi käynistya vahingossa.

Vyökoukku (14) asennetaan toimituksen yhteydessä koneen vasemmalle puolelle.
- Se voidaan helposti poistaa irrottamalla koukun ruuvi ja poistamalla se.
- Se voidaan asentaa halutessa koneen oikealle puolelle.

Käytöö koskevat vinkit

Kun ruuvaat ruuveja puuhun, metalliin ja muihin materiaialeihin:

• Tarkista ennen laitteen käytöä, että poran- tai ruuvausterä on asennettu oikein ja keskitetty poran istukkaan.
• Ruuviteriä on saatavilla eri muotoisina ja kokoisina. Jos epäselvyyksiä esiintyy, kokeile aina, sopiiko terä ilman välysta ruuvipäähan ennen koneen kayttöä.
• Varmista, etta kone ei ole kännissä sen koskettaessa ruuviin. Pyörivä terä voi luisua. Tämä voi johtaa työstkappaleen vauroitumiseen.

Kun paraat puuta, metallia ja muita materiaialeja:

• Käytä suurta porausnopeutta pienen halkaisijan omaavia poria käyttaessä. Käytä alhaista porausnopeutta suuren halkaisijan omaavia poria käyttaessä.

• Valitse kovien materiaaalien kohdalla alhainen porausnopeus ja pehmeiden materiaaalien kohdalla suurempi porausnopeus.
  Kiinnita tyostokappale oikeaoppisesti, mieluiten puristimella tai ruuvipuristimella.

• Vedäpora takaisin ja pois reiästa usein, jotta lastut ja poly poistuisi.

Metalliin paraaminen:

Käytä metalliporaa (HSS). Jäähdytä terää oljyllä parhaiden tuloksien saavuttamiseksi.
- Metalliterat (HSS) sopivat myös muovin poraamiseen.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta aina ennen puhdistusta ja huohtoa.

Puhdista koneen ulkokuoret saannollisesti
pehmeallä liinalla, mieluiten jokaisen kayttokerran
jälkeen. Varmista, etta tuuletusaukoissa ei ole
polya tai likaa. Poista vakeat tahrat kayttamälla
saippuavaahtoon kostutettua pehmea liinaa.
Alä kaytä liuottimia, kuten bensiini, alkoholia,
ammoniakkja jne. Vastaavat kemikaalit
vauroittavat synteettisia componentteja.

TAKUU

Takuuehdot loytyvat erillisestä takuukortista.

YMPARISTÖ

Vialiset ja/tai havitetyt sahkö- ja elektroniset laitteet tulee viedä asianmukaisin erilliskeräyksiin.

Vain EU-maat

Alä havità sāhkötyokaluja kotitalousjätteen mukana. Sāhkö- ja elektroniikkalaitteita koskevan direktivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sāhkötyokalut tulee havittä erilliskeräyksessä ja ymparistóystavallisesti niiden käytöän paatytyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisin tietoihin voidaan tehdä muutoksia ilmoituksetta.
