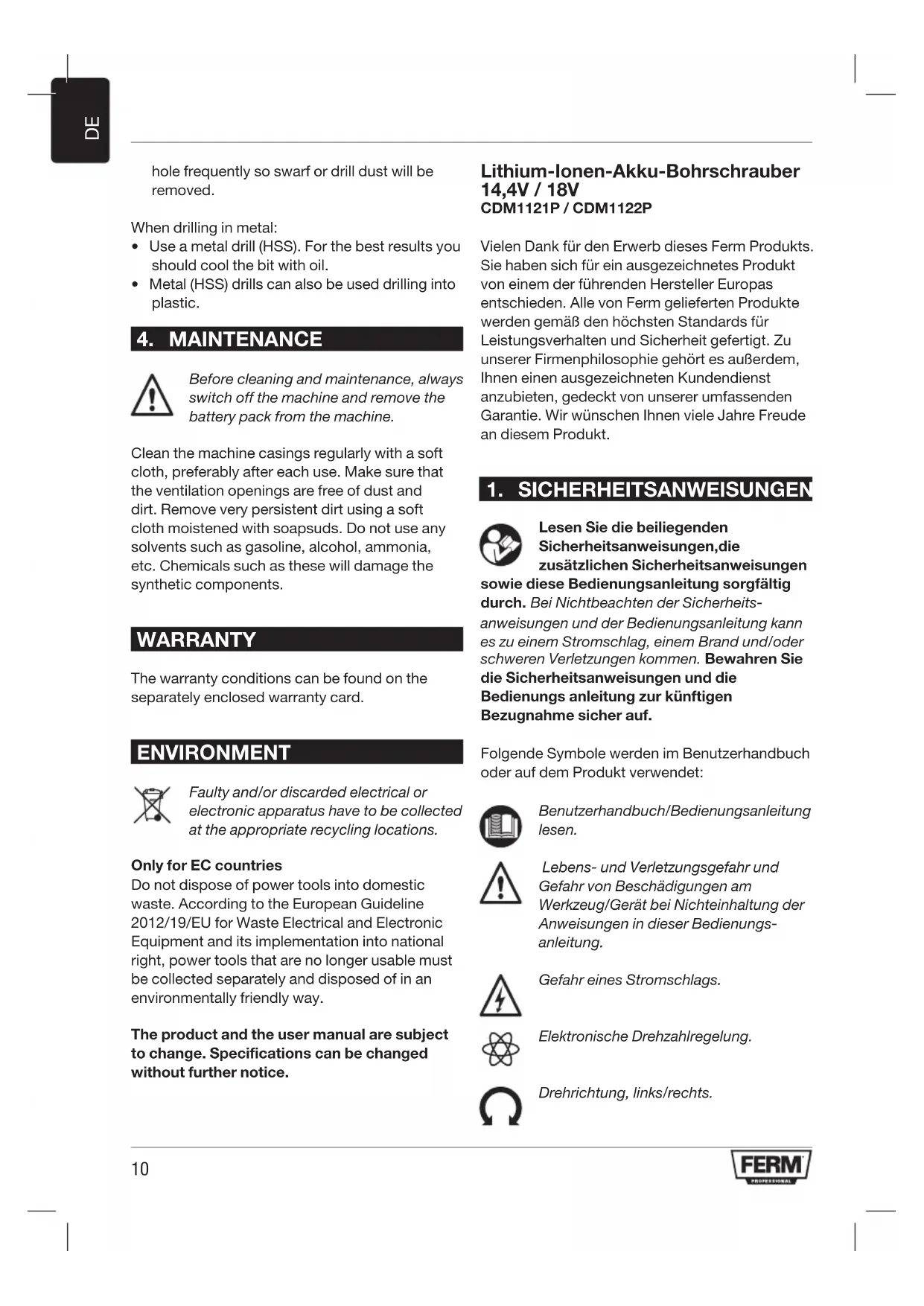

BEDIENUNGSANLEITUNG CDM1122P Ferm

Lithium-Ionen-Akku-Bohrschrauber
14,4V / 18V
CDM1121P / CDM1122P

Vielen Dank für den Erwerb these Ferm Produktions. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gefelieferten Produkte werden gemäß den hochsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an thisem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen

sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Vom Trafo goes auch im Störungsfall keine Gefahr aus.

Hochsttemperatur 40^

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ilonen-Akku muss separat der Wertstoffsammlung zugeführrt werden.

SicherungseinsofträgeSicherungen.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmschinen und Schrauber

a) Beim Schlagbohren Gehorschutzlagen. Larmbelastung kann zu Horschaden und soccer Horverlust führen.
b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehoren, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem

eigenen Netzkabel kommt kann, an den isolierten Grifflachen. Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Verwendung und Pflege des Akkuwerkzeugs

a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen konnten. Ein Kurzschlieben der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spulen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-lonen-Akkus des Typs 14,4 V oder 18,0 V mit max.1,5 Ah geeignet. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden führen.

a) Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben
b) Kinder sollen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speien.
c) Nicht wiederaufladbare Batterien)dürfen nicht aufgeladen werden!
d) Wahlrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäß, beschriebener Anwendung des Elektrowerkzeugs konnen nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren konnen in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäß Wartung des Gerats kann zu Gesundheitsschäden durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen

Implantaten vor der Verwendung deses Elektrowerkzeugs Rucksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

Austausch des Netzkabels

Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen.

Technische Daten

Modellnummer CDM1121P CDM1122P
Ladegerät CDA1080S
Eingang des Ladegeräts 230-240 V ~ 50Hz 45W
Ausgang des Ladegeräts 10.8-18V DC 2A
Wiederaufladbarer Akku	14,4V---Li-Ionen2.0Ah	18V---Li-Ionen2.0Ah
Akkuladezeit 1.2 Stunde
Aufnahme Werkzeugeinsatzhalter	1,5 bis 13 mm
Drehmomeinteillungen	23 + Bohrmodus
Leerlaufdrehzahl
Stellung 1:	0-400 /min
Stellung 2:	0-1400 /min
Gewicht (mit Akku)	1,54 kg	1,59 kg
Schalldruckpegel LPA	66,23 dB(A)K=3 dB(A)	66,40 dB(A)K=3 dB(A)
Schalleistungspegel LwA	77,23 dB(A)K=3 dB(A)	77,40 dB(A)K=3 dB(A)
Hand-Arm-Vibrationen an(Schrauben ohne Schlagbohrfung)	0,627m/s2K=1,5 m/s2	0,846m/s2K=1,5 m/s
Hand-Arm-Vibrationen anh(Dohren in Metall)	1,454 m/s2K=1,5 m/s2	1,843m/s2K=1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung

angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Großkönnen Werkzeuge miteinander verglichen werden. Außer dem eignet sich diese Große für eine erstbeurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringgen.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 4.

Abb. A

1. Werkzeug
2. Akku
3. Akku-Freigabetaste
4. Akku-Ladezustandsanzeige
5. Ladegerät
6. LED-Anzeigen Ladegerät
7. Bohrfutter
8. Gangwahlschalter
9. Drehrichtungsschalter
10. Ein-/Aus-Schalter
11. Drehmoment-Einstellring
12. Arbeitsleuchte
13. Gurtelhaken

Lithium-Ionen-Technologie

Bei den mit diesen Werkzeuggelieferten Akkus handelt es sich um Lithium-lonen-Akkus.

Einer der Vorteile von Lithium-lonen-Akkus besteht darin, dass diese Akkus erst dann in ihrer Leistung nachlassen, wenn sie nahezu vollständig entladen sind. Sie konnen das Werkzeug solange betreiben, bis Sie feststellen, dass die

Leistung des Schraubers abnimmt. Der Akku ist nun entladen und muss neu aufgeladen werden.

Ein weiterer Vorteil ist, dass bei Lithium-lonen-Akkus kein Memory-Effekt auftritt. Daher konnen diese Akkus jederzeit und unabhängig vom Ladezustand ohne Beeinträchtigung des Akkuzustands aufgeladen werden.

3. BETRIEB

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Entnehmen des Akkus aus dem Werkzeug Abb.B

• Halten Sie das Werkzeug (1) fest in einer Hand.
• Drücken Sie die Akku-Freigabetaste (3) an der Rückseite des Akkus (2) mit der anderen Hand nach unten.
• Halten Sie diese Taste (3) gedrückt, und schiben Sie den Akku nach hinten aus dem Gerät heraus, wie in Abb. B dargestellt.

Einsetzen des Akkus in das Werkzeug Abb.B

Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Halten Sie das Werkzeug (1) fest in einer Hand.
• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B dargestellt.
• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.

Überprüfen des Akkuladezustands Abb. C

Der beiliegende Akku wird teilweise aufgeladen geliefert.

• Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (4) auf dem Akku.
• Der Akku ist mit 4 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten,esto hoher der Ladezustand.
• Wenn die Leuchten ROT leuchten, ist der Akku

leer und muss umgehend geladen werden.

Laden des Akkus (über das Ladegerät) Abb. D

• Entnehmen Sie den Akku (2) aus dem Werkzeug.
• Drehen Sie den Akku (2) mit der Unterseite nach oben, und schieben Sieihn in das Ladegerät (5), wie in Abb. D dargestellt.
• Drücken Sie den Akku vollständig in die Aufnahme.
• Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (6) leuchten zur Anzeige des Ladezustands auf.

LED-Anzeigen (6)

Abb. D

Das Ladegerät verfügbar über 2 LED-Anzeigen (6) zur Anzeige des Ladevorgangs:

Rote LED:	Grüne LED:	Status Ladegerät
Aus Aus Keine Stromversorgung
Aus Ein		Standby-Modus:-Kein Akku eingelegt oder-Akku eingelegt, aberLadevorgang seit über 2 Stundenabgeschlossen
Ein Aus Akku defekt
Blinkt Aus Akku wird geladen
Aus Ein		Laden des Akkus abgeschlossen,Akku vollständig aufgeladen
Ein Ein		Akku zu warm, Ladevorgann unterbrochen. Der Ladevorgangstarte automatisch, nachdem sich der Akku abgekühlt hat.

• Das vollständige Laden des Akkus kann bis zu 70 Minuten dauern.
• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegerats aus der Netzsteckdose, und entnahme Sie den Akkus aus dem Ladegerät.
• Der Akku kann aufbewahrt oder direkt in das Gerät eingesetzt werden.

Lithium-Ionen-Zellen konnen lange Zeit gelagert werden, ohne dass der Ladezustand merklich nachlasst. Wenn das Werkzeug für einen längeren

Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen

Abb. E

Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen.

Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.
• Öffnen Sie das Bohrfutter (7) durch Drehen der Bohrfutterhülse (8) mit der anderen Hand im Uhrzeigersinn, bis es welt genug geöffnet ist, um den Einsatz aufzunehmen.
• Setzen Sie den Schäft des Bohrer- bzw. des Schraubendrehereinsatzes in das Bohrfutter ein.
• Ziehen Sie das Bohrfutter durch festes Drehen der Bohrfutterhülse (8) gegen den Uhrzeigersinn fest.
• Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS-Schalter betätigten.

Einstellen des Getriebegangs Abb.F

Wechseln Sie den Getriebbegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen.

Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Werkzeug.

Das Gerät verfügbar über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahlschalters (9) nach vorne oder halten einstellen setzen. Die Zahl auf dem Gangwahlschalter (9) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohreinsätze mit großem Durchmesser oder Eindrehen von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.
• Stellung 2: Für schmelles Bohren oder Bohreinsätze mit keinem Durchmesser

Einstellen der Drehrichtigung

Abb. G

• Stellen Sie den Richtungsschalter (10) zum Eindreten von Schrauben oder zum Bohren in die Stellung
• Stellen Sie den Richtungsschalter (10) zum Lösen von Schrauben in die Stellung “ ”.

Ein- und Ausschalten des Werkzeugs Abb. G

Der Ein-/Aus-Schalter (11) dient zum Einsatz des Geräts und zum Einstellen der Drehzahl.

• Durch Drücken des Ein-/Aus-Schalters (11) wird das Gerät eingeschaltet. Je weiter der Schalter gedrückt wird, umso schneller dreht sich der Bohrschrauber.
• Beim Loslassen des Ein-/Aus-Schalters (11) halt das Gerät an.
• Bringen Sie den Drehrrichtungsschalter (10) in die Mittelstellung, um den Ein-/ Aus-Schalter zu verriegeln. Wenn sich der Drehrrichtungsschalter in dieser Stellung befindet,{lsst sich der EIN/AUS-Schalter nicht betätigten.

Legen Sie das Werkzeug erst ab, nachdem es vollständig zum Stillstand gekommen ist. Legen Sie das Gerät nur auf einen sauberen Untergrund ab, damit kein Staub und kein Schmutz in den Mechanismus gelamt.

Einstellen des Drehmotions

Abb. G

Das Gerät verfügbar über 23 verschiedene Drehmorenteinstellungen und einen speziellen Bohrmodus zum Einstellen der Leistung, die auf das Bohrfutter übertragen wird.

Durch Drehen des Drehmoment-Einstellrings (12) können Schrauben auf eine voreingestelle Tiefe eingedreht werden. Dies eignet sich optimal für Wiederholungsaufgaben. JeHigher die eingestellte Zahl ist,esto higher ist das aufgebrachte Drehmoment.

• Stellen Sie für keine Schrauben oder weiche Werkstoffe eine niedrige Zahl ein.

• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.

• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkupplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.

• Drehen Sie zum Bohren den Drehmoment-Einstellring (12) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung.

Sorgen Sie davon, dass der Drehrichtungs schalter (10) beim Bohren immer auf „eingestellt ist.

Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestellt. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in dieser Fall mindestens 5 Sekunden, bis der Überlastschutz automatisch zurückgesetzt wird.

Arbeitsleuche (13)

Abb. A

Das Werkzeug ist mit einer Arbeitsleuche zum Ausleuchten des Arbeitsbereichs ausgestattet.

• These Leuchte schaltet sich automatisch ein, wenn der EIN/AUS-Schalter gedrückt wird.
• Wenn der EIN/AUS-Schalter wieder losgelassen wird, schaltet sich die Leuchte automatisch aus.

Gurtelhaken (14)

Abb. A

Das Werkzeug ist mit einem Görtelhaken ausgestattet. An thisem Haken kann das Werkzeug während der Arbeiten in den Hosengürtel eingehängt werden.

Stellen Sie den Richtungsschalter (10) immer in die Mittelstellung, um ein versehentliches Einsatzen des Geräts zu verhindern.

• Bei Lieferung ist der Gürtelhaken (14) an der linken Seite des Geräts befestigt.
• Der Haken kann problemos abgebaut werden. Schrauben Sie dazu einfach die Schraube am Haken hereaus, und nehmen Sie den Haken ab.
• Sie können den Gürtelhaken auch rechts am Werkzeug befestigen.

Tipps fur die Benutzung

Eindrehen von Schrauben in Holz, Metall und in andere Werkstoffe:

• Stellen Sie vor dem Ansetzen des Werkzeugs sicher, dass der Bohr-bzw. der Schraubendrehereinsatz ordnungsgemäß eingesetzt ist und mittig im Bohrfutter sitzt.
• Schraubendrehereinsätze sind in verschiedene Größen und Maßen erhältlich. Probieren Sie im Zweifelsfall immer aus, ob der Einsatz ohne Spiel in den Schraubenkopf passt, bevor Sie Schrauben ein- oder herausschrauben.
• Stellen Sie sicher, dass sich das Werkzeug beim Ansetzen an die Schraube noch nicht dreht. Ein sich bereits drehender Einsatz konnte abrutochen. Dadurch kann das Werkstück beschädigt werden.

Bohren in Holz, Metall und andere Werkstoffe:

• Stellen Sie bei Bohreinsätzen mit keinem Durchmesser eine hohe Drehzahl ein. Stellen Sie bei Bohreinsätzen mit großem Durchmesser eine niedrige Drehzahl ein.
• Stellen Sie bei harten Werkstoffen eine niedrige Drehzahl und bei weichen Werkstoffe eine hohe Drehzahl ein.
  Fixieren Sie das Werkstück sachgemäß, am besten durch Einspannen.
• Ziehen Sie beim Bohren den Bohrer gelegentlich aus dem Bohrloch, damit Spane und Bohrmehl aus dem Bohrloch entfernt werden.

Bohren in Metall:

• Verwenden Sie einen Bohreinsatz für Metall (HSS). Optimale Ergebnisse erzielen Sie, wenn Sie den Bohreinsatz mit Öl kühlen.
• Metallbohrer (HSS) können auch für das Bohren in Kunststoff verwendet werden.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnahmen Sie den Akku aus dem Gerät, bevor Sie Reinigungsaoder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig

mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dazu vorgesehen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
