Produkttyp	Elektrische Schlagbohrmaschine
Marke	Ferm
Modell	PDM1049P
Netzspannung	220-240 V~
Netzfrequenz	50 Hz
Leistungsaufnahme	710 W
Leerlaufdrehzahl	0 – 3 200 /min
Schlagzahl	0 – 51 200 /min
Spannfutterkapazität	13 mm
Max. Bohrdurchmesser – Holz	25 mm
Max. Bohrdurchmesser – Beton	13 mm
Max. Bohrdurchmesser – Stahl	10 mm
Gewicht	2,20 kg
Schalldruckpegel (LPA)	91,38 dB(A) ± 3 dB
Schallleistungspegel (LWA)	102,38 dB(A) ± 3 dB
Vibration – Bohren in Metall (ah,D)	2,640 ± 1,5 m/s²
Vibration – Schlagbohren in Beton (ah,ID)	13,363 ± 1,5 m/s²
Verwendungszweck	Bohren in Holz, Metall, Kunststoff und Schlagbohren in Ziegel und Beton
Stromversorgung	Netzbetrieb (mit Kabel)
Doppelte Isolierung	Ja (Klasse II)
Seitenhandgriff	Um 360° drehbar
Tiefenanschlag	Ja, einstellbar
Wartung und Reinigung	Gehäuse mit einem weichen Tuch und Seifenwasser reinigen. Keine aggressiven Reinigungsmittel verwenden.
Garantie	Garantiebescheinigung separat beigelegt

Häufig gestellte Fragen - PDM1049P Ferm

Wie wechselt man einen Bohrer an der Bohrmaschine PDM1049P?

Zuerst das Gerät vom Netz trennen. Öffnen Sie das Bohrfutter, indem Sie die vordere Hülse im Uhrzeigersinn drehen, während Sie die hintere Hülse festhalten, oder drehen Sie es gegen den Uhrzeigersinn. Setzen Sie den Bohrer ein und ziehen Sie ihn fest, indem Sie die vordere Hülse im Uhrzeigersinn drehen, während Sie die hintere Hülse festhalten.

Wie stellt man den Tiefenanschlag ein?

Lockern Sie den Seitenhandgriff durch Drehen gegen den Uhrzeigersinn. Stecken Sie den Tiefenanschlag in die Öffnung des Handgriffs, schieben Sie ihn auf die gewünschte Tiefe und ziehen Sie die Schraube im Uhrzeigersinn fest.

Wie verwendet man die Schlagbohrfunktion (Hammer)?

Stellen Sie sicher, dass die Maschine ausgeschaltet ist. Stellen Sie den Funktionswahlschalter auf das Symbol für Schlagbohren für Bohrungen in Beton und Ziegel. Schalten Sie den Schalter nur bei stillstehender Maschine um.

Wie kehrt man die Drehrichtung um?

Ändern Sie die Drehrichtung niemals während des Gebrauchs. Verwenden Sie den Links-/Rechtslauf-Schalter in der Nähe des Schalters. Drücken Sie ihn nach links für Linksdrehung (gegen den Uhrzeigersinn) und nach rechts für Rechtsdrehung (im Uhrzeigersinn).

Wie arretiert man den Ein-/Ausschalter?

Drücken Sie den Ein-/Ausschalter und dann die Arretiertaste, um ihn eingeschaltet zu halten. Zum Entsperren drücken Sie den Schalter kurz erneut.

Wie stellt man die Drehzahl ein?

Die Drehzahl ist variabel: Je fester Sie den Ein-/Ausschalter drücken, desto höher ist die Drehzahl. Sie können den Schalter auch mit der Arretiertaste auf eine gewünschte Geschwindigkeit arretieren.

Was sind die maximalen Bohrdurchmesser?

Holz: 25 mm, Beton: 13 mm, Stahl: 10 mm. Verwenden Sie immer einen geeigneten Bohrer und beginnen Sie bei harten Materialien mit einem kleinen Durchmesser.

Wie reinigt man die Bohrmaschine?

Vor der Reinigung den Netzstecker ziehen. Reinigen Sie das Gehäuse mit einem weichen, leicht mit Seifenwasser angefeuchteten Tuch. Verwenden Sie niemals Benzin, Alkohol oder Ammoniak. Überprüfen Sie regelmäßig die Lüftungsschlitze.

Welche Leistung hat die Bohrmaschine PDM1049P?

Die Leistungsaufnahme beträgt 710 W. Sie arbeitet mit einer Netzspannung von 220-240 V~ und einer Frequenz von 50 Hz.

Ist die Bohrmaschine garantiert?

Ja, die Garantiebedingungen sind in der mitgelieferten Garantiebescheinigung aufgeführt. Bewahren Sie diese für etwaige Reklamationen auf.

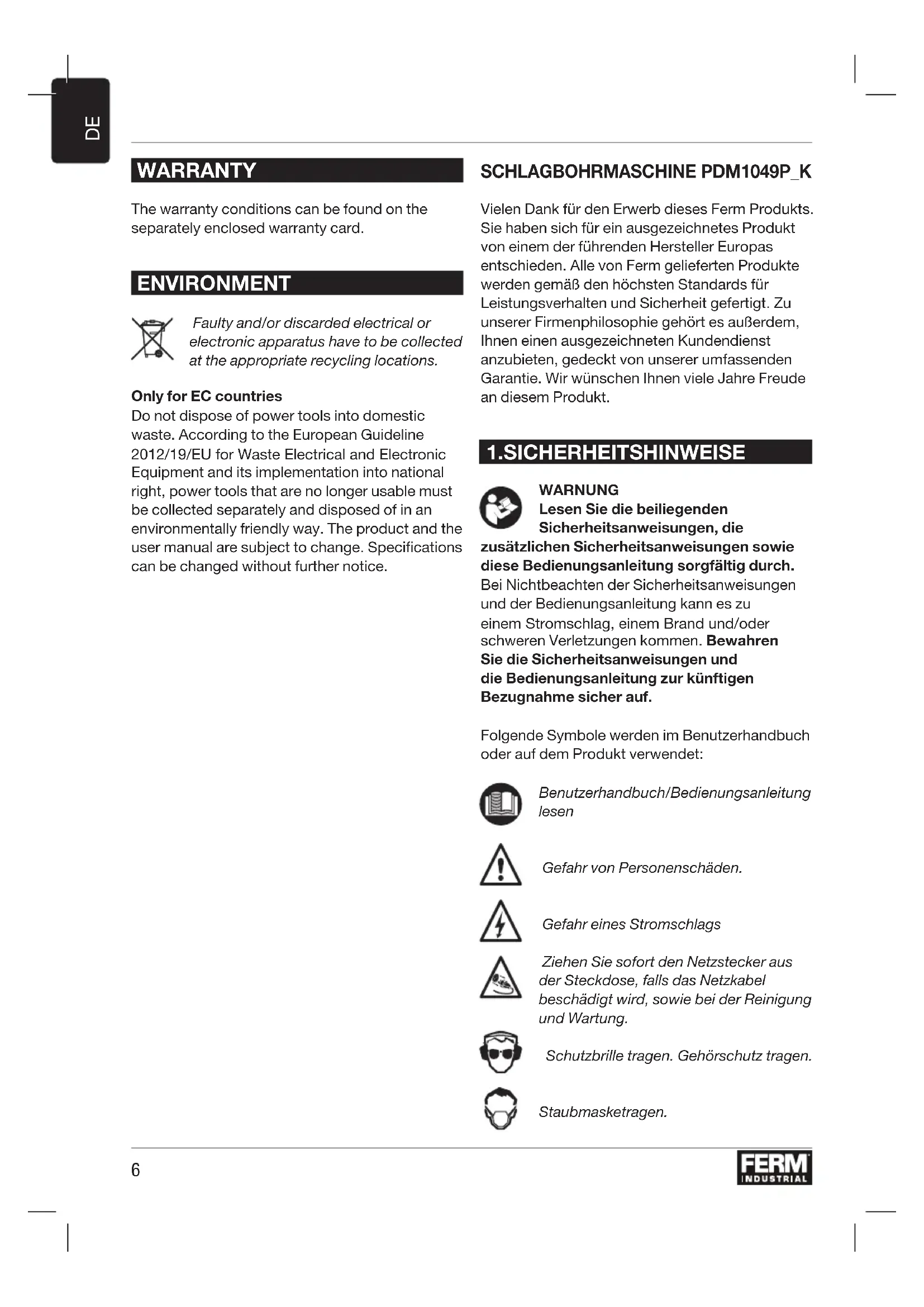

BEDIENUNGSANLEITUNG PDM1049P Ferm

Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1.SICHERHEITSHINWEISE

WARNUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch.

Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren

Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen

Gefahr von Personenschäden.

Gefahr eines Stromschlags

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird, sowie bei der Reinigung und Wartung.

Schutzbrille tragen. Gehörschutz tragen.

Staubmasketragen.

Schutzisoliert

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHESICHERHEITSHINWEISE FÜR SCHLAGBOHR MASCHINEN

Beim Schlagbohren Gehörschutz tragen.

Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen.

Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann.

Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Sicherheit bei Elektrizität

Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch.

Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

2. GERÄTEDATEN

Verwendungszweck

Diese Schlagbohrmaschine wurde zur Bohrung von Löchern in Holz, Metall und Kunststoff entwickelt sowie für Hammerbohren in Ziegelstein und Beton.

Technische Daten

Netzspannung 220-240V~

Netzfrequenz 50Hz

Leistungsaufnahme 710W

Drehzahl, ohne Last 0-3.200/min

Schlagzahl 0-51.200/min

Max. Futter-Größe 13mm

Max. Bohrdurchmesser

Holz 25mm

Beton 13mm

Stahl 10mm

Gewicht 2.20kg

Schallwerte

Schalldruck (LPA)	91,38 + 3 dB(A)
Schallleistung (LWA)	102,38 + 3 dB(A)

Vibrationswerte

Bohren in Metall, a_h,D	2,640 + 1,5 m/s ^2
Schlagbohren in Beton, a_h,ID	13,363 + 1,5 m/s ^2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke vorläufig zu beurteilen.

• Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Belastung erheblich erhöhen.
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft, aber nicht eingesetzt wird, können die Belastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

Beschreibung

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2.

Abb. A

1. Bohrfutter
2. Funktionsauswahlschalter
3. Tiefenanschlag
4. Feststelltaste
5. Ein-/Ausschalter
6. Links-/Rechtsdrehschalter
7. Seitengriff

8. Funktionsauswahl: Bohren

9. Funktionsauswahl: Hammerbohren

Abb. B

1. Hintere Hülse
2. Vordere Hülse

3. BETRIEB

Schlagbohren erfordert eine äußerst geringe Druckausübung durch den Bediener. Wird ein übermäßig hoher Druck auf das Gerät ausgeübt, kann dies zu Überhitzung des Motors und zum Verbrennen des angetriebenen Werkzeugs führen.

Seitengriff

Abb. A

Der Seitengriff (8) lässt sich um 360° um den Bohrkopf herum drehen und ermöglicht so einen komfortablen Betrieb für Links- und Rechtshänder.

- Lösen Sie den Seitengriff (8) durch Drehen gegen den Uhrzeigersinn.

• Drehen Sie den Seitengriff in die gewünschte Stellung.
• Blockieren Sie den Seitengriff in der neuen Stellung, indem Sie ihn im Uhrzeigersinn drehen.

Einsetzen und Entfernen von Bohreinsätzen Abb. A - B

Bevor Sie Bohreinsätze austauschen, entfernen Sie als erstes das Netzkabel von der Steckdose.

Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (12) im Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (11) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führen Sie den Bohreinsatz in die Bohrfutteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (12) gegen den Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (11) in der Stellung halten oder im Uhrzeigersinn drehen.

Einstellen des Tiefenanschlags

Abb. A

• Lösen Sie den Seitengriff (8) durch Drehen gegen den Uhrzeigersinn.
• Führen Sie den Tiefenanschlag (3) in die Öffnung im Seitengriffring ein.
• Schieben Sie den Tiefenanschlag bis zur gewünschten Tiefe.
• Drehen Sie die Schraube wieder fest, indem Sie diese im Uhrzeigersinn drehen.

Ein-/Ausschalter

Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/Ausschalter (5) loslassen, schaltet sich das Gerät aus.
• Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausgeübt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste

Abb. A

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und anschließend der Feststelltaste (4) sperren.
• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5).

Einstellen der maximalen Drehzahl Abb. A

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein.
• Blockieren Sie den Ein-/Ausschalter (5) durch Drücken der Feststelltaste (4).

Wechseln der Drehrichtung Abb. A

Ändern Sie während des Betriebs nicht die Drehrichtung.

• Drehrichtung gegen den Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach “ ”
• Drehrichtung im Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach "→".

Funktionsauswahlschalter Abb. A

Um Geräteschäden zu vermeiden, darf der Funktionsauswahlschalter (2) nur betätigt werden, wenn das Gerät nicht betrieben wird.

• Stellen Sie den Funktionsauswahlschalter (2) zum Bohren auf (10).
• Stellen Sie den Funktionsauswahlschalter (2) zum Schlagbohren auf (9).

Tipps für die Benutzung

Verwenden Sie das Gerät immer mit fest verankertem Seitengriff. Die Bedienung ist komfortabler und die Ausführung präziser.

Achtung: Bohrer und Meißel können sehr heiß werden.

Bohren und Hammerbohren

• Führen Sie zum Bohren von großen Löchern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen kleineren Bohreinsatz verwenden. Bohren Sie anschließend mit der Nenngröße.
• Halten Sie das Gerät fest in beiden Händen. Beachten Sie, dass es zu einer Blockade des Bohrers kommen kann, wodurch sich das Gerät eventuell plötzlich dreht (besonders beim Bohren von tiefen Löchern).
• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
