PDM1049P - Taladro electrico Ferm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro eléctrico de percusión
Marca	Ferm
Modelo	PDM1049P
Tensión de red	220-240 V~
Frecuencia de red	50 Hz
Potencia absorbida	710 W
Velocidad sin carga	0 – 3 200 /min
Tasa de impacto	0 – 51 200 /min
Capacidad del portabrocas	13 mm
Diámetro máx. de perforación – Madera	25 mm
Diámetro máx. de perforación – Hormigón	13 mm
Diámetro máx. de perforación – Acero	10 mm
Peso	2,20 kg
Nivel de presión acústica (LPA)	91,38 dB(A) ± 3 dB
Nivel de potencia acústica (LWA)	102,38 dB(A) ± 3 dB
Vibración – Perforación en metal (ah,D)	2,640 ± 1,5 m/s²
Vibración – Perforación a percusión hormigón (ah,ID)	13,363 ± 1,5 m/s²
Uso previsto	Perforación en madera, metal, plástico y perforación a percusión en ladrillo y hormigón
Alimentación	Red (con cable)
Doble aislamiento	Sí (clase II)
Empuñadura lateral	Giratoria 360°
Tope de profundidad	Sí, ajustable
Mantenimiento y limpieza	Limpiar la carcasa con un paño suave y agua jabonosa. No usar productos agresivos.
Garantía	Certificado de garantía proporcionado por separado

Preguntas frecuentes - PDM1049P Ferm

¿Cómo cambiar una broca en el taladro PDM1049P?

Desenchufe primero la herramienta. Abra el portabrocas girando el manguito delantero en sentido horario mientras sujeta el manguito trasero, o girándolo en sentido antihorario. Inserte la broca, luego apriete girando el manguito delantero en sentido horario mientras sujeta el manguito trasero.

¿Cómo ajustar el tope de profundidad?

Afloje la empuñadura lateral girando en sentido antihorario. Inserte el tope de profundidad en el orificio de la empuñadura, deslícelo a la profundidad deseada, luego apriete el tornillo girando en sentido horario.

¿Cómo usar la función de percusión (martillo)?

Asegúrese de que la máquina esté apagada. Ajuste el selector de función al símbolo de martillo perforador para perforar en hormigón y ladrillo. Solo ajuste el selector cuando la máquina esté apagada.

¿Cómo invertir el sentido de giro?

Nunca cambie el sentido de giro durante el uso. Use el interruptor de giro izquierda/derecha ubicado cerca del gatillo. Empújelo hacia la izquierda para giro antihorario y hacia la derecha para giro horario.

¿Cómo bloquear el interruptor de encendido/apagado?

Presione el interruptor de encendido/apagado, luego presione el botón de bloqueo para mantenerlo encendido. Para desbloquear, presione brevemente el interruptor nuevamente.

¿Cómo ajustar la velocidad de giro?

La velocidad es variable: cuanto más presione el interruptor de encendido/apagado, mayor será la velocidad. También puede bloquear el interruptor a una velocidad deseada usando el botón de bloqueo.

¿Cuáles son los diámetros máximos de perforación?

Madera: 25 mm, Hormigón: 13 mm, Acero: 10 mm. Use siempre una broca adecuada y comience con un diámetro pequeño para materiales duros.

¿Cómo limpiar el taladro?

Antes de cualquier limpieza, desenchufe el cable. Limpie la carcasa con un paño suave ligeramente humedecido con agua jabonosa. Nunca use gasolina, alcohol o amoníaco. Verifique regularmente las rejillas de ventilación.

¿Cuál es la potencia del taladro PDM1049P?

La potencia absorbida es de 710 W. Funciona con una tensión de red de 220-240 V~ y una frecuencia de 50 Hz.

¿El taladro tiene garantía?

Sí, las condiciones de garantía se detallan en el certificado de garantía proporcionado con la herramienta. Consérvelo para cualquier reclamo.

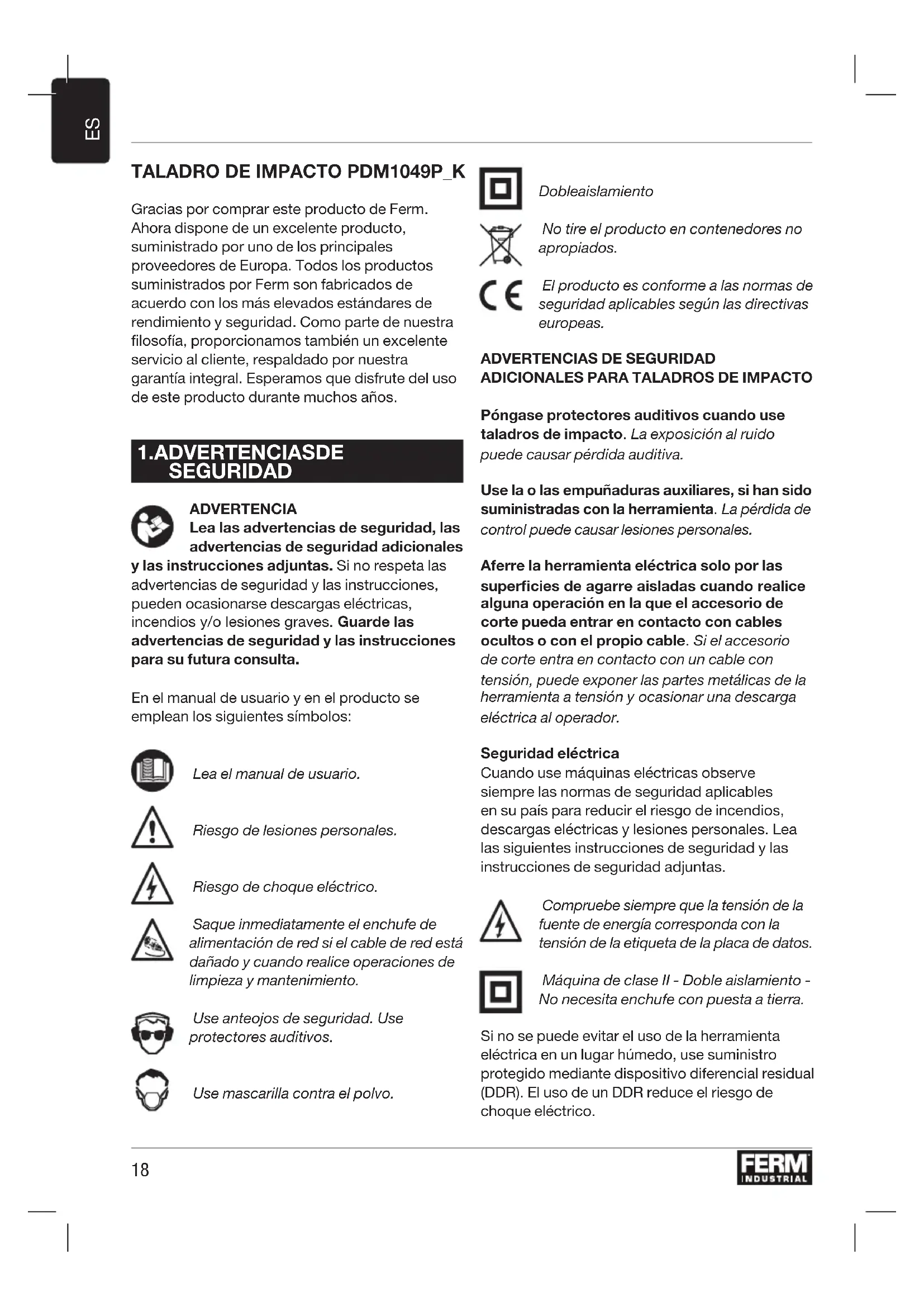

MANUAL DE USUARIO PDM1049P Ferm

Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad. Como parte de nuestra filosofía, proporcionamos también un excelente servicio al cliente, respaldado por nuestra garantía integral. Esperamos que disfrute del uso de este producto durante muchos años.

1. ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA

Lea las advertencias de seguridad, las advertencias de seguridad adicionales

y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Riesgo de lesiones personales.

Riesgo de choque eléctrico.

Saque inmediatamente el enchufe de alimentación de red si el cable de red está dañado y cuando realice operaciones de limpieza y mantenimiento.

Use anteojos de seguridad. Use protectores auditivos.

Use mascarilla contra el polvo.

Dobleaislamiento

No tire el producto en contenedores no apropiados.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA TALADROS DE IMPACTO

Póngase protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva.

Use la o las empuñaduras auxiliares, si han sido suministradas con la herramienta. La pérdida de control puede causar lesiones personales.

Aferre la herramienta eléctrica solo por las superficies de agarre aisladas cuando realice alguna operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos o con el propio cable. Si el accesorio de corte entra en contacto con un cable con tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.

Seguridad eléctrica

Cuando use máquinas eléctricas observe siempre las normas de seguridad aplicables en su país para reducir el riesgo de incendios, descargas eléctricas y lesiones personales. Lea las siguientes instrucciones de seguridad y las instrucciones de seguridad adjuntas.

Compruebe siempre que la tensión de la fuente de energía corresponda con la tensión de la etiqueta de la placa de datos.

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto

El taladro de impacto ha sido diseñado para taladrar agujeros en madera, metales y plásticos y taladrar con percusión ladrillos y hormigón.

Especificaciones técnicas

Voltaje de alimentación de red 220-240V~

Frecuencia de alimentación de red 50Hz

Entrada de potencia 710W

Velocidad en vacío 0-3.200/min

Frecuencia de impactos 0-51.200/min

Tamaño máx. portaherramienta 13mm

Diámetro máx. taladro

Madera 25mm

Hormigón 13mm

Acero 10mm

Peso 2.20kg

Valores de ruido

Presión sonora (LPA) 91.38 + 3 dB(A)
Potencia acústica (LWA)	102.38 + 3 dB(A)
Valores de vibración
Taladrado de metales, ah,D	2.640 + 1.5 m/s2
Taladrado de impacto de hormigón, ah,ID	13.363 + 1.5 m/s2

Nivel de vibración

El nivel de emisión de vibraciones declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada establecida por la norma EN 60745; puede usarse para comparar una herramienta con otra y como evaluación preliminar de exposición a la vibración cuando se usa la herramienta para las aplicaciones mencionadas

• usar la herramienta para diferentes aplicaciones o con accesorios diferentes o escasamente mantenidos, puede aumentar significativamente el nivel de exposición
• cuando la herramienta está apagada o está en funcionamiento, pero no ejecuta realmente ninguna tarea, puede reducir significativamente el nivel de exposición.

Protéjase contra los efectos de las vibraciones haciendo el mantenimiento de la herramienta y sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo.

Descripción

Los números del texto se refieren a los diagramas de la página 2.

Fig. A

1. Portaherramienta
2. Interruptor de selección de funciones
3. Tope de profundidad
4. Botón de bloqueo
5. Interruptor de Encendido/Apagado
6. Interruptor de rotación izquierda/derecha
7. Empuñadura lateral
8. Selección de función: Taladrado de impacto
9. Selección de función: Taladrado

Fig. B

1. Manguito trasero
2. Manguito delantero

3. FUNCIONAMIENTO

Los taladros de impacto requieren muy poca presión por parte del operador. La presión excesiva sobre la herramienta puede ocasionar el recalentamiento innecesario del motor y quemar la herramienta conducida.

Empuñadura lateral

Fig. A

La empuñadura lateral (8) se puede girar a 360° alrededor de la cabeza del taladro, permitiendo un funcionamiento seguro y cómodo para usuarios diestros y zurdos.

• Afloje la empuñadura lateral (8) girándola en sentido contrario a las agujas del reloj.
• Gire la empuñadura lateral hacia la posición que desee.
• Vuelva a apretar la empuñadura lateral en la nueva posición girándola en el sentido de las agujas del reloj.

Cambio y extracción de brocas

Fig. A - B

Antes de cambiar las brocas, desenchufe primero el enchufe de alimentación de la toma de corriente de la pared.

Inspeccione regularmente las brocas durante el uso. Las brocas romas deben volver a afilarse o sustituirse.

• Abra el portaherramienta (1) girando el manguito delantero (12) en el sentido de las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (11), o girándolo en sentido contrario a las agujas del reloj, e inserte la broca en la boca del portaherramienta.
• Apriete la broca girando el manguito delantero (12) en sentido contrario a las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (11), o girándolo en el sentido de las agujas del reloj.

Colocación del tope de profundidad Fig. A

• Afloje la empuñadura lateral (8) girándola en sentido contrario a las agujas del reloj.
• Inserte el tope de profundidad (3) en el orificio del anillo de la empuñadura lateral.
• Deslice la varilla hasta la profundidad que desee.
• Vuelva a apretar el tornillo firmemente girándolo en el sentido de las agujas del reloj.

Interruptor de Encendido/Apagado Fig. A

• Encienda la máquina pulsando el interruptor de Encendido/Apagado (5). Cuando suelte el interruptor de Encendido/Apagado (5) la máquina se apagará.
• La velocidad de rotación puede ajustarse apretando el interruptor de Encendido/Apagado (5) más fuerte para aumentar la velocidad de rotación, o disminuyendo la presión para reducir la velocidad de rotación.

Botón de bloqueo

Fig. A

- Bloquee el interruptor de Encendido/Apagado (5) pulsando dicho interruptor y pulsando después el botón de bloqueo (4).

- Para liberar el bloqueo del interruptor, vuelva a presionar levemente el interruptor de Encendido/Apagado (5).

Ajuste de la velocidad máxima de rotación Fig. A

• Encienda la máquina pulsando el interruptor de Encendido/Apagado (5).
• Bloquee el interruptor de Encendido/Apagado (5) pulsando el botón de bloqueo (4).

Cambiar la dirección de rotación

Fig. A

No cambie la dirección de rotación durante el uso.

• Dirección de rotación contraria a las agujas del reloj: interruptor de movimiento derecha/izquierda (7) hacia“ ”
• Dirección de rotación en el sentido de las agujas del reloj: interruptor de movimiento derecha/izquierda (7) hacia “ ”

Interruptor de selección de funciones

Fig. A

Para evitar daños a la máquina, el ajuste del interruptor de selección de funciones (2) se debe hacer solo cuando la máquina no está en funcionamiento.

• Ponga el interruptor de selección de función (2) en (10) para taladrar.
• Ponga el interruptor de selección de función (2) en (9) para taladrar con percusión.

Consejos para el usuario

Use siempre la máquina con la empuñadura lateral firmemente anclada en su lugar. No solo trabajará más cómodamente, sino que también lo hará con más precisión.

Precaución: los taladros y los cortafríos pueden calentarse mucho.

Taladrado y taladrado de percusión

- Para orificios grandes, por ejemplo en hormigón muy duro, empiece usando una pequeña broca para perforación de guía primero, y después perfore a tamaño nominal.

• Sostenga la máquina firmemente con las 2 manos. Tenga cuidado pues el taladro puede atascarse y la máquina puede girarse repentinamente (especialmente cuando perfore orificios profundos).
• No ejercite una fuerza excesiva sobre la máquina, deje que la máquina haga el trabajo.

4. MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

GARANTÍA

Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico. El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.

BERBEQUIM ELÉCTRICO DE PERCUSSÃO PDM1049P\_K

Risco de choque eléctrico
