NAUDOJIMO INSTRUKCIJA PDM1049P Ferm

Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLÉS

ISPÉJIMAS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos

taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susižeisti.

Elektros smūgio pavojus

Nedelsdami ištraukite elektros kištuką iš elektros tinklo, jeigu maitinimo kabelis būtų pažeistas ir atlikdami valymo bei techninės priežiūros darbus.

Dévékite apsauginius akinius. Naudokite klausos apsaugos priemones.

Dévékite apsauginę kaukę.

Dvigubaizoliacija

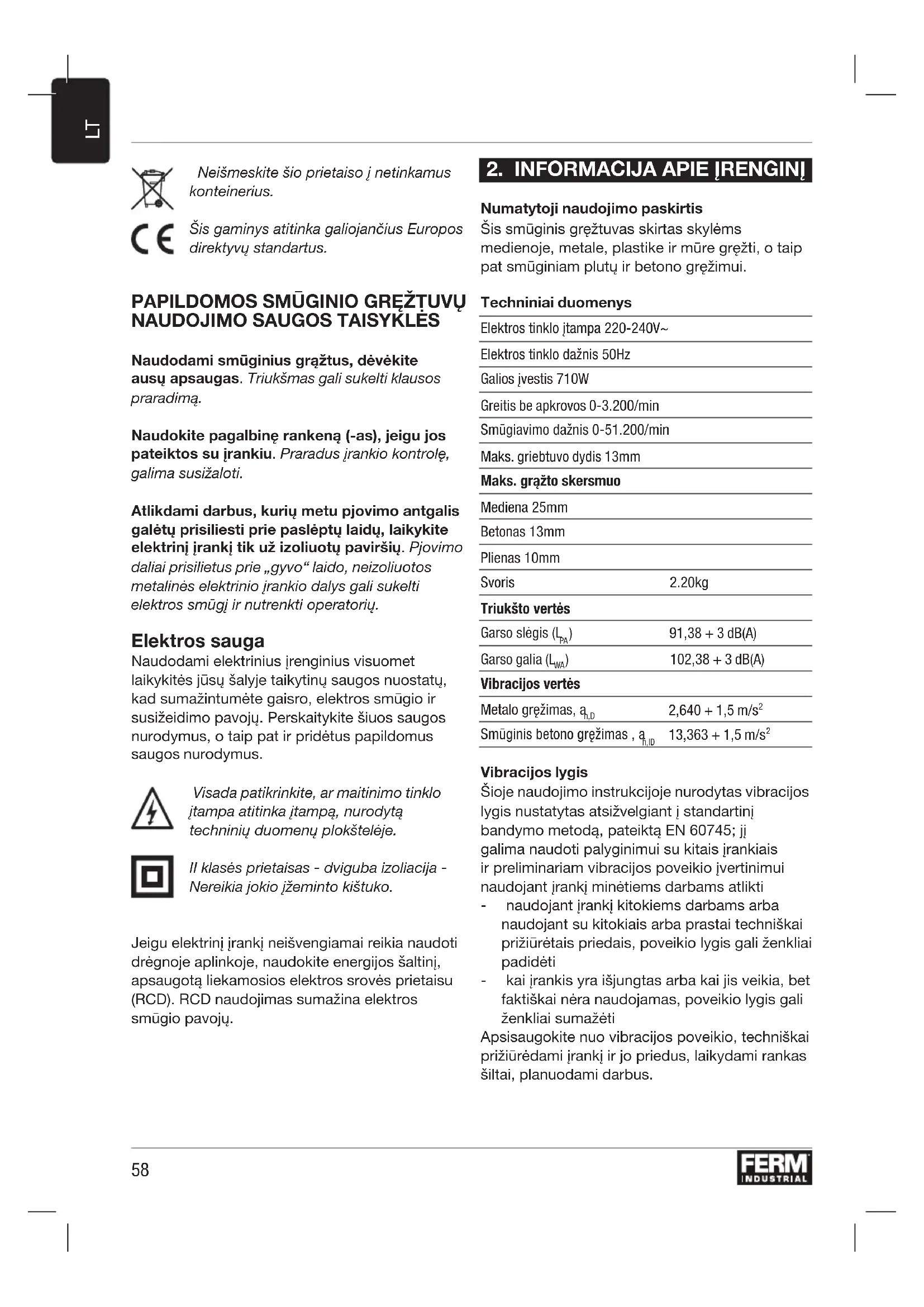

Neišmeskite šio prietaiso j netinkamus konteinerius.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

PAPILDOMOS SMÜGINIO GREŽTUVU NAUDOJIMO SAUGOS TAISYKLĖS

Naudodami smūginius gražtus, dévėkite ausų apsaugas. Triukšmas gali sukelti klausos praradimą.

Naudokite pagalbinę rankeną (-as), jeigu jos pateiktos su įrankiu. Praradus įrankio kontrolę, galima susižaloti.

Atlikdami darbus, kurių metu pjovimo antgalis galėtų prisiliesti prie paslėptų laidų, laikykite elektrini įrankį tik už izoliuotų paviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykitės jūsų šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodytą techninių duomenų plokštelėje.

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Jeigu elektrini įrankį neišvengiamai reikia naudoti drėgnoje aplinkoje, naudokite energijos šaltinį, apsaugotą liekamosios elektros srovės prietaisu (RCD). RCD naudojimas sumažina elektros smūgio pavojų.

2. INFORMACIJA APIE IRENGINI

Numatytoji naudojimo paskirtis

Šis smūginis gręžtuvas skirtas skylėms medienoje, metale, plastike ir mūre gręžti, o taip pat smūginiam plutų ir betono gręžimui.

Techniniai duomenys

Elektros tinklo jtampa 220-240V~

Elektros tinklo dažnis 50Hz

Galios jvestis 710W

Greitis be apkrovos 0-3.200/min

Smūgiavimo dažnis 0-51.200/min

Maks. griebtuvo dydis 13mm

Maks. grąžto skersmuo

Mediena 25mm
Betonas 13mm
Plienas 10mm
Svoris	2.20kg

Triukšto vertės

Garso slégis (L _PA )	91,38 + 3 dB(A)
Garso galia (L _WA )	102,38 + 3 dB(A)

Vibracijos vertés

Metalo gržimas, a_h,D	2,640 + 1,5 m/s ^2
Smūginis betono gržimas, a_h,ID	13,363 + 1,5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN 60745; jj galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti

- naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti - kai jrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami jrankj ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2 psl. esančius brėžinius.

A pav.

1. Kumštelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. ljungimo/išjungimo jungiklis
6. Sukimosi krypties nustatymo jungiklis
7. Šoniné rankena
8. Funkcijos pasirinkimas: Smūginis gręžimas
9. Funkcijos pasirinkimas: Gręžimas

B pav.

1. Galiné mova
2. Priekiné mova

3. NAUDOJIMAS

Smūginį gręžtuvą naudojantis darbininkas įrankį turi spausti labai nedidele jėga. Įrankį spaudžiant per stipriai, gali perkaisti variklis ir įrankis gali perdegti.

Šoninė rankena

A pav.

Šoninę rankeną (8) galima sukti 360 kampu aplink gręžtuvo galvutę, todėl įrankį gali patogiai ir saugiai naudoti ir kairiarankiai, ir dešiniarankiai.

• Atlaisvinkite šoninę rankeną (8), sukdami ją prieš laikrodžio rodyklę.
• Pasukite šoninę rankeną i norimą padėtį.
• Užveržkite rankeną naujoje padėtyje, sukdami ją pagal laikrodžio rodyklę

Gražtu keitimas ir išémimas

A-B pav.

Prieš pakeisdami antgalj, pirmiausiai ištraukite elektros kištuką iš maitinimo lizdo.

Naudodami įrankį, reguliariai tikrinkite grąžtus. Atbukusius antgalius reikia pagaląsti arba pakeisti naujais.

- Atverkite kumštelinį griebtuvą (1), viena ranka sukdami priekinę movą (12) pagal laikrodžio rodyklę, o kita tuo pat metu laikydami galinę

movą (11) arba sukdami ją prieš laikrodžio rodyklę; ikiškite antgalį i griebtuvo angą.

- Užveržkite antgalj, sukdami priekinę movą (12) prieš laikrodžio rodyklę, galinę movą (11) tuo pat metu sukdami pagal laikrodžio rodyklę.

Gylio stabdiklio nustatymas

A pav.

• Atlaisvinkite šoninę rankeną (8), sukdami ją prieš laikrodžio rodyklę.
• Prakiškite gylio stabdiklį (3) pro šoninės rankenos žiedo angą.
• Slinkite liniuotę, kol nustatysite norimą gylį.
• Tvirtai užveržkite varžtą, sukdami ji pagal laikrodžio rodyklę

ljungimo/išjungimo jungiklis

A pav.

• ljunkite įrankį, paspausdami įjungimo/ išjungimo jungiklj (5). Atleidus įjungimo/ išjungimo jungiklj (5), įrankis išsijungs.
• Sukimosi greitį galima reguliuoti smarkiau arba mažiau spaudžiant jungimo/išjungimo jungiklį (5): spaudžiant smarkiau, greitis didės, o spaudžiant mažiau - mažės.

Fiksavimo mygtukas

A pav.

• Ijungimo/išjungimo jungiklj (5) galite užfiksuoti: paspauskite jjungimo/išjungimo jungiklj (5), tada paspauskite fiksavimo mygtuką (4).
• Jeigu jungikli norite atlaisvinti, dar kartą spustelėkite jjungimo/išjungimo jungikli (5).

Maksimalaus sukimosi greičio nustatymas

A pav.

• ljunkite įrankį, paspausdami įjungimo/ išjungimo jungiklį (5).
• Užfiksuokite jjungimo/išjungimo jungiklj (5), paspausdami fiksavimo mygtuką (4).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties įrankiui veikiant.

• Sukimo kryptis prieš laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungikli (7) i padėti “”.
• Sukimo kryptis pagal laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungikli (7) i padėtį “”.

Funkcijos pasirinkimo jungiklis

A pav.

Norėdami nesugadinti įrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai įrankis neveikia.

• Jeigu norite grężti, nustatykite funkcijos pasirinkimo jungiklj (2) ties (10).
• Jeigu norite naudoti smūginio grēžimo režimą, nustatykite funkcijos pasirinkimo jungiklj (2) ties (9).

Patarimai naudotojui

Visada naudokite įrankį su tvirtai priveržta šonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darba.

Dėmesio: gražtai ir kaltai gali labai smarkiai įkaisti.

Gręžimas ir smūginis gręžimas

• Grężdami dideles skyles, pavyzdžiui labai kietą betoną, pradžioje naudokite mažesnį antgalį kontroliniai skylei išgręžti, o paskui naudokite reikiamo dydžio gražtą.
• Tvirtai laikykite įrankį abiem rankomis. Atkreipkite dėmesį, kad grąžtas gali užstrigti ir įrankis gali staiga pasisukti (ypač gręžiant gilias skyles).
• Stipriai nespauskite įrankio - leiskite jam pačiam atlikti darba.

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusa sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EU dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai. Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.

TRIECIENURBJMAŠINA PDM1049P\_K

Pirms uzgału nomainišanas vispirms atvienojiet kontaktdakšu no barošanas kontaktligzdas.

(LT) Prisiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka žemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento to Tarybos direktyvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo.
