PDM1045P - Elektrinis grąžtas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis smūginis gręžtuvas
Prekės ženklas	Ferm
Modelis	PDM1045P
Sugerta galia	1050 W
Maitinimo įtampa	220-230 V~
Tinklo dažnis	50 Hz
Tuščiosios eigos greitis (greitis 1)	0 - 1 000 min⁻¹
Tuščiosios eigos greitis (greitis 2)	0 - 2 800 min⁻¹
Smūgio dažnis (greitis 1)	0 - 16 000 min⁻¹
Smūgio dažnis (greitis 2)	0 - 44 800 min⁻¹
Griebtuvo talpa	13 mm
Svoris	3,2 kg
Maks. gręžimo skersmuo (mediena)	30 mm
Maks. gręžimo skersmuo (betonas)	20 mm
Maks. gręžimo skersmuo (plienas)	13 mm
Garso slėgis (L_PA)	94 + 3 dB(A)
Garso galia (L_WA)	105 + 3 dB(A)
Vibracija (metalų gręžimas)	2,59 + 1,5 m/s²
Vibracija (smūginis betono gręžimas)	9,00 + 1,5 m/s²
Apsaugos klasė	Dviguba izoliacija (II klasė)
Funkcijos	Gręžimas, smūgiavimas, kintamasis greitis, reversinis sukimasis, jungiklio fiksavimas
Pridedami priedai	Šoniniai rankena, gylio ribotuvas, griebtuvo raktas
Priežiūra	Valyti minkšta šluoste; anglies šepetėlius keičia specialistas
Garantija	Žr. pateiktą garantijos sertifikatą

Dažnai užduodami klausimai - PDM1045P Ferm

Kaip pakeisti grąžtą gręžtuve Ferm PDM1045P?

Naudokite pridedamą griebtuvo raktą. Įstatykite raktą į griebtuvo angą, sukite prieš laikrodžio rodyklę, kad atidarytumėte, įdėkite grąžtą, tada sukite pagal laikrodžio rodyklę, kad priveržtumėte. Prieš naudodami išimkite raktą.

Kaip nustatyti gylio ribotuvą?

Įstatykite gylio ribotuvą į šoninės rankenos angą. Nustatykite reikiamą gylį ir priveržkite. Ribotuvas riboja gręžimo gylį.

Kaip naudoti smūgio funkciją?

Įsitikinkite, kad mašina išjungta. Nustatykite funkcijos pasirinkimo jungiklį į plaktuko simbolį (smūgiavimas). Naudokite šią funkciją gręždami betoną ar plytas.

Kaip pasirinkti greitį?

Naudokite greičio pasirinkimo jungiklį (8), kad pasirinktumėte tarp 1 padėties (0-1000 min⁻¹) ir 2 padėties (0-2800 min⁻¹). Keiskite tik tada, kai mašina sustabdyta.

Kaip pakeisti sukimosi kryptį?

Naudokite kairės/dešinės sukimosi jungiklį (7). Niekada nekeiskite krypties, kol mašina veikia. Įsitikinkite, kad jungiklis yra tinkamai užfiksuotas norimoje padėtyje.

Kokia yra gręžtuvo Ferm PDM1045P galia?

Sugerta galia yra 1050 W esant 220-230 V~ įtampai ir 50 Hz dažniui.

Kokius maksimalius gręžimo skersmenis ji gali pasiekti?

Mediena: 30 mm, Betonas: 20 mm, Plienas: 13 mm. Naudokite tinkamus grąžtus ir vidutinį spaudimą.

Kaip prižiūrėti gręžtuvą?

Prieš valydami visada atjunkite prietaisą. Korpusą valykite minkšta šiek tiek drėgna šluoste (švelnus muilas). Nenaudokite tirpiklių. Anglies šepetėlius turi keisti specialistas.

Kokios saugos apsaugos priemonės įdiegtos?

Gręžtuvas turi dvigubą izoliaciją (II klasė), o tai reiškia, kad jam nereikia įžeminimo. Drėgnoje aplinkoje naudokite liekamosios srovės įtaisą (RCD). Dėvėkite akinius, klausos apsaugą ir dulkių kaukę.

Ką daryti, jei maitinimo laidas pažeistas?

Kad išvengtumėte pavojaus, laidą turi pakeisti gamintojas, jo techninės priežiūros centras arba kvalifikuotas asmuo. Nenaudokite įrankio su pažeistu laidu.

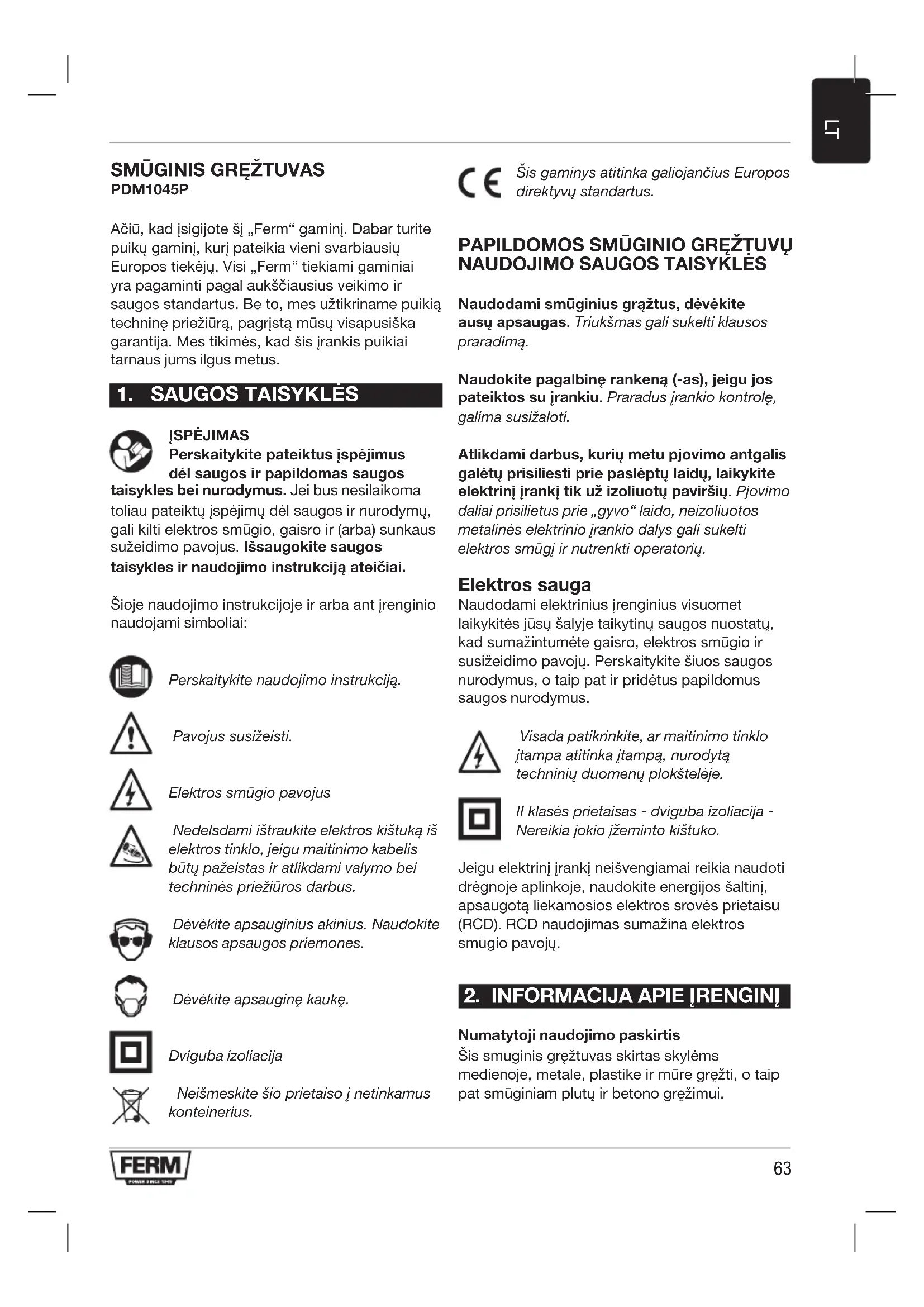

NAUDOJIMO INSTRUKCIJA PDM1045P Ferm

Aciu, kad jsigijote sJ, Ferm" gaminj. Dabar turite puiku gaminj, kur pateikia vieni svarbiausiu Europos tiekju. Visi, Ferm" tiekiami gaminai yra pagaminti pagal auksciausius veikimo ir saugos standartus. Be to, mes uztikriname puiki technine prieziura, pagrista musu visapusiSKa garantija. Mes tikimes, kad sis jrankis puikiai tarnaus jums ilgus metus.

1. SAUGOSTAISYKLES

ISPEJIMAS

taisykles bei nurodymus. Jei bus nesilaikomatoliau pateiktu jspejimu del saugos ir nurodymu, gali kilti elektros smugio, gaisro ir (arba) sunkausuzeidimo pavojus. Issaugokite saugostaisykles ir naudojimo instrukcija ateicai.

Šioje naudiojimo instrukcijoe ir arba ant jrenginio naudiojami simboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susižeisti.

Elektros smugio pavojus

Nedelsdami ištraukite elektrós kistuká is elektrós tinklo, jeigu maitinimo kabelis buty pazeistas ir atlikdami valymo bei techninés priežiūros darbus.

Devekite apsauginius akinius. Naudokite klausos apsaugos priemones.

Dévékite apsaugine kauke.

Dviguba izoliacija

Neismeskite sio prietaiso j netinkamus kontinerius.

C

Sis gaminys atitinka galiojancius Europos direktyvy standartus.

PAPILDOMOS SMUGINIO GREZTUVU NAUDOJIMO SAUGOS TAYSKYLES

Naudodami smuginius graztus, devekite ausu apsaugas. Triuksmas gali sukelti klausos praradima.

Naudokite pagalbinē rankenā (-as), jeigu jos pateiktos su irankiu. Praradus irankio kontrole, galima susizaloti.

Atlikdami darbus, kuriu metu pjovimo antgalis galetu prisiliesti prie pasleptu laidu, laikykite elektrini jranki tik uizoliuotu pavirsiu. Pjovimo dialai prisilietus prie "gyvo laido, neizoliuotos metalines elektrinio jrankio dalys gali sukelti elektros smugir nutrenkti operatoriu.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykites jusu salyje taikytinu saugos nuostatu, kad sumazintumete gaisro, elektros smugio ir susizeidimo pavoju. Perskaitykite siuos saugos nurodymus, o taip pat ir pridetus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodyta techniniu duomeny plokstelje.

Il klasés prietaisas - dviguba izoliacija - Nereikia jokio jzeminto kištuko.

Jeigu elektrini jranki neisvengiamai reikia naudoti drégnoje aplinkoje, naudokite energijos šaltinj, apsaugota liekamosios elektros srovës prietaisu (RCD). RCD naudojimassumažina elektros smugio pavoju.

2. INFORMACIJA API [IRENGINJ]

Numatytoji naudojimo paskirtis

Sis smuginis greztuvas skirtas skylems medienoje, metale, plastike ir mure grezti, o taip pat smuginiam platu ir betono grezimui.

Techninai duomenys

Elektrós tinklo jtampa 220-230V~

Elektrós tinklo dažnis 50Hz

Ivesties galia 1010W

Greitis be apkrovos (1) 0-1 000/min

Greitis be apkrovos (2) 0-2 800/min

Smugiu daznis (1) 0-16 000/min

Smugiu daznis (2) 0-44800/min

Maks. gražto skersmuo

Mediena 30mm

Betonas 20mm

Plienas 13mm

Triuksmo vertes

Garso slegis (L_pe) 94 + 3 dB(A)

Garsogalia (_WA) 105 + 3 ,dB(A)

Vibraciños vertés

Metalogreizimas,ah 2,59+1,5m/s

Smuginis betono grezimas, a_up 9,00 + 1,5 m/s

Vibracijos lygis

Sioje naudojimo instrukcijoe nurodytas vibracijos lygis nustatyas atsižvelgiant j standartinj bandymo metoda, pateiktä EN 60745; jj galima naudoti palyginimui su kitais jrankiais ir preliminariam vibracijos poveikio ivertinimui naudojant jrankj minetiems darbams atlikti

• naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai techniskai prižiūrëais priedais, poveikio lygis gali Ženkliai padideti
• kai jrankis yra isjungtas arba kaijis veikia, bet faktiskai nera naudojamas, poveikio lygis gali zenkliai sumazeti

Apsisaugokite nuo vibracijos poveikio, techniškai prizūrédami jrankj ir jo priedus, lakydami rankas siltai, planuodami darbus.

Aprasas

Siame tekste esantys skaičiai atitinka 2 psl. esancius bržinius.

A pav.

1. Kumstelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. Jungimo/ispungimo jungiklis
6. Greicio reguliarvimo ratukas
7. Sukimosi krypties nustatymo jungiklis
8. Pavaros pasirinkimo jungiklis
9. Sonine rankena
10. Laikiklio raktas

3. NAUDIOJIMAS

Smugini greztuva naudojantis darbininkas
irankj turi spausti labai nedidele jega.
irankj spaudziant per stipriai, gali perkaisti
variklis ir irankis gali perdegti.

Papildomos rankenos tvirtinimas ir isémimas (C pav.)

Tvirtinimas

• Atlaisvinkite papildomā rankena (9).
• Paslinkite papildomā rankena (9) virš laikiklio (1).
• Pasukite papildomā rankena (9) j reikiamā padeti.
• Pritvirtinkite papildomā rankena (9).

Isemimas

• Atlaisvinkite papildoma rankena (9).
• Nuimkite papildomā rankena (9) nuo laikiklio (1).
• Pritvirtinkite papildomā rankena (9).

Tvirtinimas

• Istatykite laikiklio rakta (10) i viena is laikiklio (1) angu.
• Atidarykite laikiklj (1) pasukdami laikiklio raktaj (10) pries laikrodzio rodykle.
• Idékite grazto antgalj (11) i laikiklj (1).
• Uždarykite laikiklj (1) pasukdami laikiklio raktaj (10) pagal laikrodžio rodykle.
• Isimkite laikiklio rakta (10) is laikiklio (1).

Isemimas

• Istatykite laikiklio rakta (10) i viena is laikiklio (1) angu.
• Atidarykite laikikli (1) pasukdami laikiklio raktaj (10) pries laikrodzio rodykle.
• Pašalinkite gražto antgali (11) is laikiklio (1).
• Uždarykite laikiklj (1) pasukdami laikiklio raktaj (10) pagal laikrodžio rodykle.
• Isimkite laikiklio rakta (10) is laikiklio (1).

Gylio stabdiklio nustatymas A pav.

• Prakiškite gylio stabdiklj (3) pro šoninës rankenosŽiedo anga.
• Slinkite liniuotē, kol nustatysite norimā gylj.

Ijungimo/Isjungimo jungiklis A pav.

• Junkite jranki, paspausdami jjungimo/ isjungimo jungiklj (5). Atleidus jjungimo/ isjungimo jungiklj (5), jrankis issijungs.
• Sukimosi greitj galima reguluioti smarkiau arba mažiau spaudžiant jjungimo/ɪsjungimo jungiklj (5): spaudžiant smarkiau, greitis didès, o spaudžiant mažiau - mažes.

Fiksavimo mygtukas

A pav.

• Užfikuokite jjungimo/ɪsjungimo jungiklj (5): paspauskite jjungimo/ɪsjungimo jungiklj (5), tada paspauskite fiksavimo mygtuka (4).
• Jeigu jungiklj norite atlaisvinti, dar kartaspustelëkite jungimo/ɪsjungimo jungiklj (5).

Maksimalaus sukimosi greicio nustatymas A pav.

• Nustatykite norimā maksimalu sukimosi greitj, sukdami greicio reguliavimo ratuka (6).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties jrankiui veikiant.

• Sukimo kryptis pries laikrodzio rodykle: perjunkite sukimo kairen/desinen jungikli (7) i padeti "
• Sukimo kryptis pagal laikrodzio rodykle: perjunkite sukimo kairen/desinen jungikli (7) j padeti

Funkcijos pasirinkimo jungiklis A pav.

Noredami nesugadinti jrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai jrankis neveikia.

• Jeigu norite grežti, nustatykite funkcijos pasirinkimo jungiklj (2) ties

• Jeigu norite naudoti smūginio grežimo režima, nustatykite funkcijos pasirinkimo jungiklj (2) ties "F":

Pavaros pasirinkimo jungiklis A pav.

Noredami nesugadinti jrankio, pavaros pasirinkimo jungikli (8) naudokite tik tada, kai jrankis neveikia.

• Jeigu pavaros pasirinkimo jungiklj (8) nustatysite „1" padetyje, galésite nustatyti 0-1 000 /min. grežimo greiti.
• Jeigu pavaros pasirinkimo jungiklj (8) nustatysite „2" padetyje, galésite nustatyti 0-2,800 /min. grežimo greiti.
• Jeigu pavaros pasirinkimo jungiklio (8) nepavyksta lengvai nustatyti 1 " arba 2 " padétyje, šiek tiek ranka pasukite griebtuva (1). Tuomet krumpliaraciai tinkamai nusistatys ir bus lengviau perjungti pavaras.

Patarimai naudotojui

Visada naudokite jranki su tvirtai priverzta sonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darba.

Demesio: grezimo antgaliai ir smuginio grezimo antgaliai gali labai smarkiai jkaisti.

Grežimas ir smūginis grežimas

• Greždami dideles skies, pavyzdžiui labai kieta betona, pradzioje naudokite mazesni antgali kontroliniai skylei išgrežsti, o paskui naudokite reikiamo dydzio gražta.
• Tvirtai laikykite jrankj abiem rankomis. Atkreipkite demesi, kad gražtas gali uzstricti ir jrankis gali staiga pasisukti (ypac greziant gilias skies).
• Stipriai nespauskite jrankio - leiskite jam pačiam atlikti darba.

4. TECHNINE PrieziURA

Pries atlikdami valymo ir technines prieziuros darbus, visada isjunkite jj ir istraukite maitinimo laido kiistuka is elektros lizdo.

Regulariai valy kite prietaiso korpus sausa sluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi buti svarios: nedulketos ir nepurvinos. Isisenejusi purva nuvalkyite minksta sluoste, suvilgyta muiluotame vandenyje. Nenaudokite joki tirpikliu, pavyzdziui, benzino, alkoholio, amoniako ir panasiai, nes tokios chemines medziagos gali sugadinti sintetines jrankio sudedamasias dalis.

Anglinis sepetelis

Jeigu anglinia sepeteliai nusidevety, juos privalo pakeisti gamintojo klienu aptarnavimo skyriaus atstovas arba tinkamai kvalifikuotas asmuo.

Naudokite tik tinkamo tipo originalius anglinius sepetelius.

Jei pazeidziamas maitinimo laidas,ji leidziama keisti tik gamintojui, gamintojo klienty aptarnavimo atstovui arba panašios kvalifikacijos asmeniui -kitaip gali kilti pavojus.

Gedimai

Prietaisa reikety reguliariai tikrinti, ar nera siugalimu gedimu, ir, jei butina, pa'alinti siuos gedimus.

• Pazeistas elektros laidas.
• Sugedes jungimo/ijsjungimo jungiklis
• Trumpasis elektrós grandínes jungimas
  Sugedusios judamosios dalys

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius
arba elektronius aparatus reikia
pristatyj j atitinkamus perdirbimo
punktus.

Taikoma tik EB šalims

Neišmeskite elektriniu jrankiu kartu su jprastomis buitinemis atliekomis. Atsižvelgiant i ES Direktyva 2012/19/EU del elektriniu ir elektroniniu jrenginiu bei jos jgyvendinima pagal nacionalinius teises aktus, visi elektriniai jrankiai privalo buti surenkami atskirai nuo buitiniu atlieku bei perdirbami tokiu budu, kad nebutu daromaŽala aplinkai.

GARANTIJA

Garantines salygas galite rasti atskirai pridetoje garantijos korteleje.

Gaminys ir naudojimo instrukcija gali buti keiciami. Techninai duomenys gali buti keiciami ne isankstinio ispjimo.
