KÄYTTÖOHJE PDM1045P Ferm

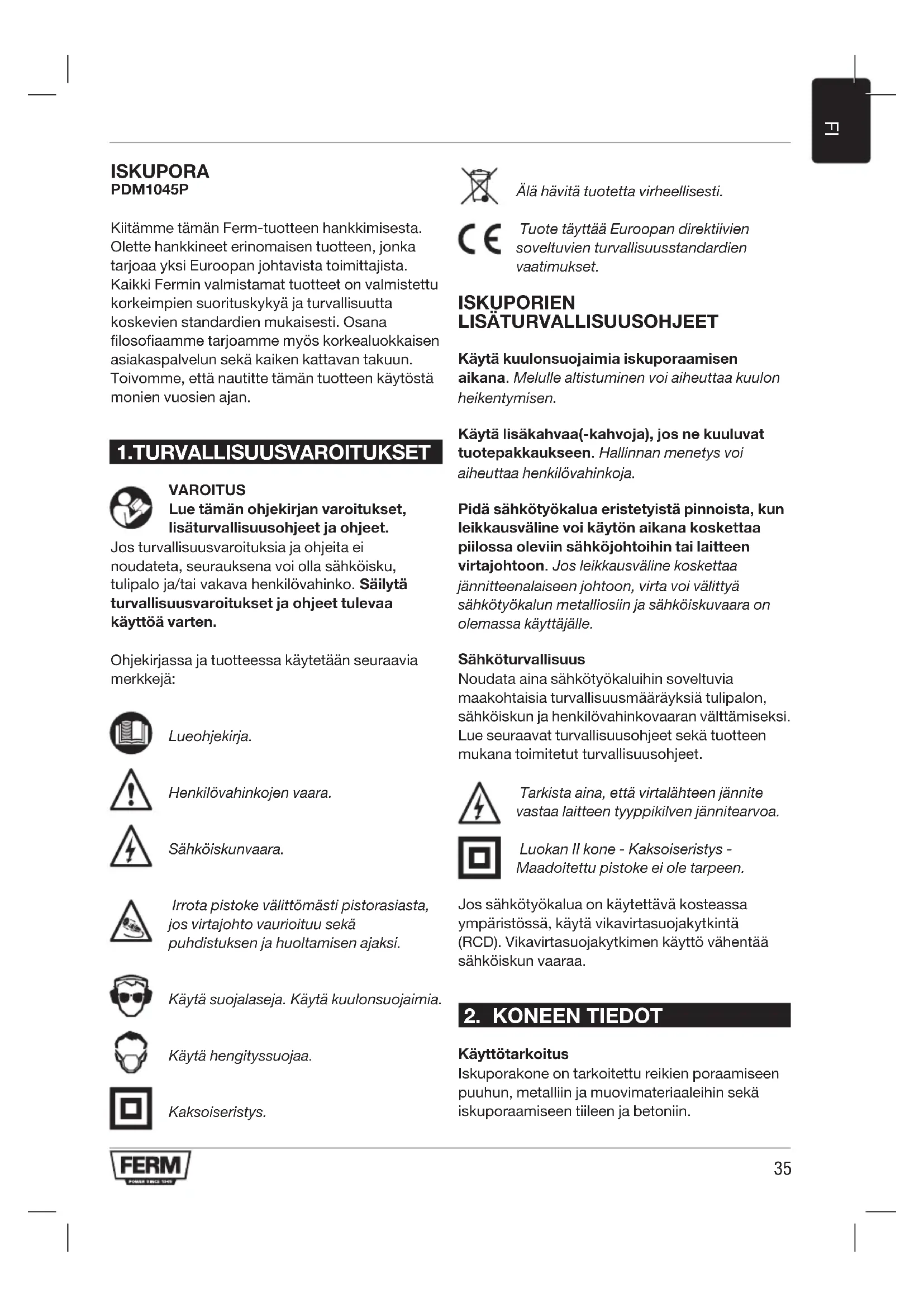

ISKUPORA PDM1045P Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

1. TURVALLISUUSVAROITUKSET

VAROITUS Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten. Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä: Lue ohjekirja. Henkilövahinkojen vaara. Sähköiskun vaara. Irrota pistoke välittömästi pistorasiasta, jos virtajohto vaurioituu sekä puhdistuksen ja huoltamisen ajaksi. Käytä suojalaseja. Käytä kuulonsuojaimia. Käytä hengityssuojaa. Kaksoiseristys. Älä hävitä tuotetta virheellisesti. Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset. ISKUPORIEN LISÄTURVALLISUUSOHJEET Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen. Käytä lisäkahvaa(-kahvoja), jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaa henkilövahinkoja. Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle. Sähköturvallisuus Noudata aina sähkötyökaluihin soveltuvia maakohtaisia turvallisuusmääräyksiä tulipalon, sähköiskun ja henkilövahinkovaaran välttämiseksi. Lue seuraavat turvallisuusohjeet sekä tuotteen mukana toimitetut turvallisuusohjeet. Tarkista aina, että virtalähteen jännite vastaa laitteen tyyppikilven jännitearvoa. Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen. Jos sähkötyökalua on käytettävä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Käyttötarkoitus Iskuporakone on tarkoitettu reikien poraamiseen puuhun, metalliin ja muovimateriaaleihin sekä iskuporaamiseen tiileen ja betoniin.36

Tekniset tiedot Verkkojännite 220-230 V~ Verkkotaajuus 50 Hz Ottoteho 1050W Kuormittamaton nopeus (1) 0-1 000 /min Kuormittamaton nopeus (2) 0-2 800/min Iskunopeus (1) 0-16 000 /min Iskunopeus (2) 0-44 800 /min Maks. istukan koko 13 mm Paino 3,2 kg Maks. poran halkaisija Puu 30 mm Betoni 20 mm Teräs 13 mm Melutaso Äänipaine (L

) 94 + 3 dB(A) Ääniteho (L

) 105 + 3 dB(A) Tärinä Metallin poraaminen, a h,D 2,59 + 1,5 m/s

Tärinätaso Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin - jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi - sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa. Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä. Kuvaus Tekstin numerot viittaavat sivulle 2 kaavioihin. Kuva A

2. Toiminnon valintakytkin

8. Vaihteen valintakytkin

Iskuporat vaativat ainoastaan alhaisen käyttöpaineen. Työkaluun kohdistettu liian suuri paine voi johtaa moottorin ylikuumenemiseen ja kiertävän työkalun palamiseen. Lisäkahvan asennus ja irrotus (kuva A) Asennus

• Löysää lisäkahva (9).

• Liu’uta lisäkahva (9) istukan (1) päälle.

• Aseta lisäkahva (9) vaadittuun asentoon.

• Kiristä lisäkahva (9). Irrotus

• Löysää lisäkahva (9).

• Poista lisäkahva (9) istukasta (1).

• Kiristä lisäkahva (9). Asennus

• Aseta istukka-avain (10) johonkin istukan (1) reikään.

• Avaa istukka (1) kääntämällä istukka-avainta (10) vastapäivään.

• Aseta poranterä (11) istukkaan (1).

• Sulje istukka (1) kääntämällä istukka-avainta (10) myötäpäivään.

• Poista istukka-avain (10) istukasta (1). Irrotus

• Aseta istukka-avain (10) johonkin istukan (1) reikään.

• Avaa istukka (1) kääntämällä istukka-avainta (10) vastapäivään.

• Poista poranterä (11) istukasta (1).

• Sulje istukka (1) kääntämällä istukka-avainta (10) myötäpäivään.

• Poista istukka-avain (10) istukasta (1). Syvyysrajoittimen asettaminen Kuva A

• Aseta syvyysrajoitin (3) reiän läpi sivukahvan renkaaseen.37

• Liu’uta viivain haluamaasi syvyyteen. Virtakytkin Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (5). Kun virtakytkin (5) vapautetaan, kone kytkeytyy pois päältä.

• Kiertonopeutta voidaan säätää painamalla virtakytkintä (5) voimakkaammin nopeuden lisäämiseksi tai vapauttamalla painetta kiertonopeuden laskemiseksi. Lukituspainike Kuva A

• Voit lukita virtakytkimen (5) painamalla virtakytkimestä (5) ja painamalla sen jälkeen lukituspainiketta (4).

• Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (5) uudelleen. Maksimikiertonopeuden säätäminen Kuva A

• Säädä nopeus kääntämällä nopeussäädin (6) haluamaasi maksimikiertonopeuteen. Kiertosuunnan vaihtaminen Kuva A Älä muuta kiertosuuntaa käytön aikana.

• Kierto vastapäivään: käännä vasen/oikea kiertokytkin (7) asentoon “ ”.

• Kierto myötäpäivään: käännä vasen/oikea kiertokytkin (7) asentoon “ ”. Toiminnon valintakytkin Kuva A Vältä koneen vaurioituminen säätämällä toiminnon valintakytkintä (2) vain koneen ollessa sammuneena.

• Aseta toiminnon valintakytkin (2) asentoon “ ” poraamisen valitsemiseksi.

• Aseta toiminnon valintakytkin (2) asentoon “ ” iskuporaamisen valitsemiseksi. Vaihteen valintakytkin Kuva A Vältä koneen vaurioituminen säätämällä vaihteen valintakytkintä (8) vain koneen ollessa sammuneena.

• Jos asetat vaihteen valintakytkimen (8) asentoon “1”, porausnopeus voidaan säätää välille 0 - 1 000/min.

• Jos asetat vaihteen valintakytkimen (8) asentoon “2”, porausnopeus voidaan säätää välille 0 - 2 800/min.

• Kun vaihteen valintakytkintä (8) ei voida kytkeä helposti asetuksesta “1” asetukseen “2”, kierrä istukkaa (1) hiukan käsillä. Tämä auttaa hammaspyöriä asettumaan oikeaan asentoon ja tekee vaihteiden vaihtamisesta helpompaa. Käyttöä koskevat vinkit Käytä konetta aina sivukahva tiukasti paikoillaan – tällöin käyttömukavuus ja työskentelytarkkuus ovat parempia. Huomio: poraus- ja iskuporausterät voivat kuumentua erittäin kuumiksi. Poraaminen ja iskuporaaminen

• Kun haluat tehdä suuria reikiä esimerkiksi erittäin kovaan betoniin, aloita ensin pienemmällä terällä koeporausta varten, poraa sen jälkeen nimelliskokoon.

• Pidä koneesta tiukasti kahdella kädellä. Huomaa, että pora voi juuttua kiinni ja kääntyä äkkinäisesti (erityisesti syviä reikiä poratessa).

• Älä kohdista koneeseen suurta painetta, anna koneen hoitaa tehtävä.

Sammuta kone ja irrota pistoke sähköverkosta aina ennen puhdistusta ja huoltoa. Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia,38

ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisiä komponentteja. Hiiliharja Jos hiiliharjat ovat kuluneet, ne tulee vaihdattaa valmistajan asiakaspalvelussa tai vastaavalla pätevällä asiantuntijalla. Käytä ainoastaan alkuperäisiä hiiliharjoja. Jos virtajohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla pätevällä asiantuntijalla vaarojen välttämiseksi. Viat Kone tulee tarkistaa säännöllisesti seuraavien mahdollisten vikojen varalta, ja korjata tarvittaessa.

• Vaurioitunut virtakytkin

• Vaurioituneet liikkuvat osat YMPÄRISTÖ Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin. Vain EU-maat Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä. TAKUU Takuuehdot löytyvät erillisestä takuukortista. Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.39
