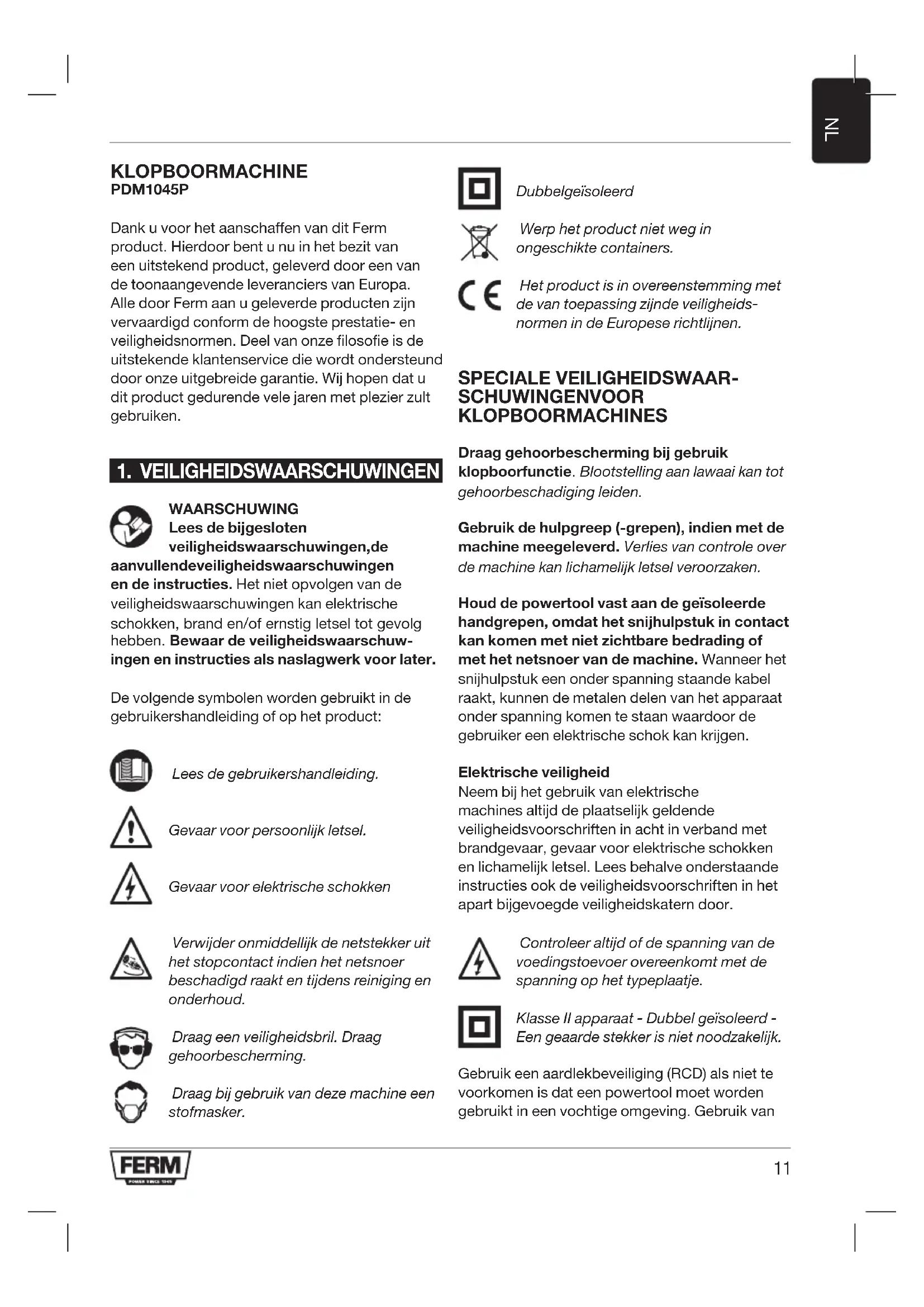

GEBRUIKSAANWIJZING PDM1045P Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

veiligheidswaarschuwingen,de

aanvullendeveiligheidswaarschuwingen en de instructies. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken

Verwijder onmiddelijk de netstekker uithet stopcontact indien het netsnoer Beschadigd raakt enijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag bij gebruik van deze machine een stofmasker.

Dubbelgeisoleerd

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

SPECIALE VEILIGHEIDSWAAR-SCHUWINGENVOOR KLOPBOORMACHINES

Draag gehoorbescherming bij gebruik klopboorfunctie. Bootstelling aan lawaai kan tot gehoorbeschadiging leiden.

Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.

Houd de powertool vast aan de geisoleerde handgrepen, waarhat het snijhulpstuk in contact kan komen met Niet zichtbare bedrading of met het netsnoer van de machine. Wanner het snijhulpstuk een onder spanning staande kabel raakt,+kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veriligeidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veriligeidsvoorschriften in het apart bijgevoegde veriligeidskatern door.

Controllerer aktijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Gebruik een aardlekbveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van

een aardlekbeweiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

Technische specificaties

Netspanning 220-230 V~

Netfrequentie 50Hz

Aantal slagen (2) 0 - 44,800 / min

Max. grotte boorkop 13 mm

Gewicht 3,2 kg

Max.diameter boortje

Hout 30 mm

Beton 20 mm

Staal 13 mm

Geluidswaarden

Geluidsdruk (L_PA) 94 + 3 dB(A)

Geluidsvermogen (L_WA) 105 + 3dB(A)

Trillingswaarden

Boren in metaal, a_b,D 2,59 + 1,5m / s^2

Boren met klopboorfunctie in beton, a_h,iD9.00 + 1.5m / s^2

Trillingsniveau

Het trillingssemissieniveau dat in deze gebruiksaanwijzing worden vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de tool voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan hetblootstellingsniveau in aanzienlijke mate doen toenemen

• wanner de machine is uitgeschakeld of
  wanner deze loopt maar geen werk verricht,
  kan dit het blootstellingsniveau aanzienlijk
  reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de nu volgende tekst verwijzen\ aar de afbeeldingen op pagina 2.

Afb.A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Instelwiel voor toerental
7. Draairichtingschakelaar links/rechts
8. Keuzeschakelaar overbrenging
9. Zijgreep
10. Spankopsleutel

3. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast worden en boren verbranden.

Monteren en verwijderen van de extra handgreep (fig. A)

Monteren

• Draai de extra handgreep (9) los.
  Schuif de extra handgreep (9) over de spankop (1).
• Draai de extra handgreep (9) maar de gewenste positie.
• Draai de extra handgreep (9) vast.

Verwijdersen

• Draai de extra handgreep (9) los.
• Verwijder de extra handgreep (9) van de spankop (1).
• Draai de extra handgreep (9) vast.

Monteren

• Plaats de spankopsleutel (10) in een van degaten in de spankop (1).

• Open de spankop (1) door de spankopsleutel (10) linksom te draaien.

• Plaats de boorbit (11) in de spankop (1).
• Sluit de spankop (1) door de spankopsleutel (10) rechtsom te draaien.
• Verwijder de spankopsleutel (10)uit de spankop (1).

Verwijdersen

• Plaats de spankopsleutel (10) in een van degaten in de spankop (1).
• Open de spankop (1) door de spankopsleutel (10) linksom te draaien.
• Verwijder de boorbit (11)uit de spankop (1).
• Sluit de spankop (1) door de spankopsleutel (10) rechtsom te draaien.
• Verwijder de spankopsleutel (10)uit de spankop (1).

De diepteaanslag instellen

Afb.A

• Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
  Stel de aanslag in op de gewenste boordiepte.

De aan/uit-schakelaar Afb.A

Schakel de machine in door op de aan/uit-schakelaar (5) te drukken. Wanner u de aan/uit-schakelaar (5) loslaat, worden de machineuitgeschakeld.
- U kunt de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snugelid te verlagen.

Vergrendelingsknop Afb. A

U kurz de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en verrolgens de vergrendelingsknop (4) in te drukken.
- Druk opniew op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid Afb. A

• Draai aan het instelwieljtje voor het toerental (6) om de gewenste maximale draaisnelheid in te stellen.

De draairichting veranderen Afb.A

Verander de draairichting Niet tijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) waar "
  Voor draairichting rechtsom: schuif de draairichtingschakelaar links / rechts (7) maar "

Functiekeuzeschakelaar

Afb.A

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine

• Zet de functiekeuzeschakelaar (2) op "oor boren.
• Zet de functiekeuzeschakelaar (2) op " — voor boren met klopboorfunctie.

Keuzeschakelaar overbrenging Afb.A

Stel de keuzeschakelaar voor de overbrenging (8) alleen in als de machine stilstaat, anders beschadigt u de machine.

• Indien u de keuzeschakelaar voor de overbrenging (8) op stand "1"zet,(Int, u de boorsnelheid instellen tussen 0 en 1000 /min.
• Indien u de keuzeschakelaar voor de overbrenging (8) op stand "2"zet,kestuntudboorsnelheid instellen tussen 0 en 2,800/min.
• Wanner het moeilijk is om de keuzeschakelaar voor de overbrenging (8)CUSSEN "1" en 2" te schakelen, geeft u de boorkop (1) een draai met uw handen. Zo komen de tandwielen in de juiste stand en kunt u eenvoudiger schakelen.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor nicht alleen meteer gemak maar ook meteer precisie.

Let op: (klop)boren können erg heet worden

Boren met en zonder klopboorfunctie

• Gebruik bij grote gaten in bijvoorbeeld zeer hard beton eerst eenkleiner boortje om voor te boren, verwolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (vooral bij het boren van diepe gaten).
• Oefen nicht te veel druk uit op de machine; LAST DE MACHINE het werk doeon.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en verwijder de netstekker uit hetstopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn.Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijkste toffen beschaden de kunststof onderdelen.

Koolborstels

Als de koolborstels versleten zijn,要去enDEXe.
worden verrangen door de klantenservice-
afdeling van de fabrikant of een persoon met vergelijkbare kwalificaties.

Gebruik uitsluitend de juiste, originele koolborstels.

Als het netsnnoer beschadigd is,要去 het door de fabrikant,een door deze erkend servicebedrijf of een vergelijkbaar gekwalificeerde persoon worden verrangen om gezaren te voorkomen.

Mankementen

De machine要去 regelmatig worden gecontroleerd op de volgende mankementen en reparations要去en worden uitgevoerd indien nodig.

Schade aan het netsnoer
Kapotte aan/uit-schakelaar
Kortsluiting
Schade aan bewegende delen

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoordelijkste instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
