PDM1045P - Trapano elettrico Ferm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a percussione elettrico
Marca	Ferm
Modello	PDM1045P
Potenza assorbita	1050 W
Tensione di alimentazione	220-230 V~
Frequenza di rete	50 Hz
Velocità a vuoto (velocità 1)	0 - 1 000 min⁻¹
Velocità a vuoto (velocità 2)	0 - 2 800 min⁻¹
Tasso d'impatto (velocità 1)	0 - 16 000 min⁻¹
Tasso d'impatto (velocità 2)	0 - 44 800 min⁻¹
Capacità del mandrino	13 mm
Peso	3,2 kg
Diametro di foratura max. (legno)	30 mm
Diametro di foratura max. (calcestruzzo)	20 mm
Diametro di foratura max. (acciaio)	13 mm
Pressione acustica (L_PA)	94 + 3 dB(A)
Potenza acustica (L_WA)	105 + 3 dB(A)
Vibrazione (foratura metallo)	2,59 + 1,5 m/s²
Vibrazione (foratura a percussione calcestruzzo)	9,00 + 1,5 m/s²
Classe di protezione	Doppio isolamento (classe II)
Funzioni	Foratura, percussione, velocità variabile, senso di rotazione reversibile, blocco interruttore
Accessori forniti	Impugnatura laterale, arresto di profondità, chiave mandrino
Manutenzione	Pulire con un panno morbido; spazzole di carbone sostituite da un professionista
Garanzia	Consultare il certificato di garanzia fornito

Domande frequenti - PDM1045P Ferm

Come cambiare la punta sul trapano Ferm PDM1045P?

Utilizzare la chiave del mandrino in dotazione. Inserire la chiave in un foro del mandrino, ruotare in senso antiorario per aprire, inserire la punta, quindi ruotare in senso orario per serrare. Rimuovere la chiave prima dell'uso.

Come regolare l'arresto di profondità?

Inserire l'arresto di profondità nel foro dell'impugnatura laterale. Far scorrere alla profondità desiderata e serrare. L'arresto limita la profondità di foratura.

Come utilizzare la funzione percussione?

Assicurarsi che la macchina sia spenta. Impostare il selettore di funzione sul simbolo del martello (percussione). Utilizzare questa funzione per forare calcestruzzo o mattoni.

Come selezionare la velocità?

Utilizzare il selettore di velocità (8) per scegliere tra la posizione 1 (0-1 000 min⁻¹) e la posizione 2 (0-2 800 min⁻¹). Cambiare solo quando la macchina è spenta.

Come invertire il senso di rotazione?

Utilizzare l'interruttore di rotazione sinistra/destra (7). Non cambiare mai il senso mentre la macchina è in funzione. Assicurarsi che l'interruttore sia ben innestato nella posizione desiderata.

Qual è la potenza del trapano Ferm PDM1045P?

La potenza assorbita è di 1050 W sotto una tensione di 220-230 V~ e 50 Hz.

Quali diametri di foratura massimi può raggiungere?

Legno: 30 mm, Calcestruzzo: 20 mm, Acciaio: 13 mm. Utilizzare punte adatte e una pressione moderata.

Come effettuare la manutenzione del trapano?

Scollegare sempre l'apparecchio prima della pulizia. Pulire il corpo con un panno morbido leggermente umido (sapone neutro). Non utilizzare solventi. Le spazzole di carbone devono essere sostituite da un professionista.

Quali protezioni di sicurezza sono integrate?

Il trapano è dotato di doppio isolamento (classe II), il che significa che non necessita di messa a terra. Utilizzare un dispositivo di corrente residua (RCD) in ambienti umidi. Indossare occhiali, protezioni acustiche e mascherina antipolvere.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata per evitare pericoli. Non utilizzare l'utensile con un cavo danneggiato.

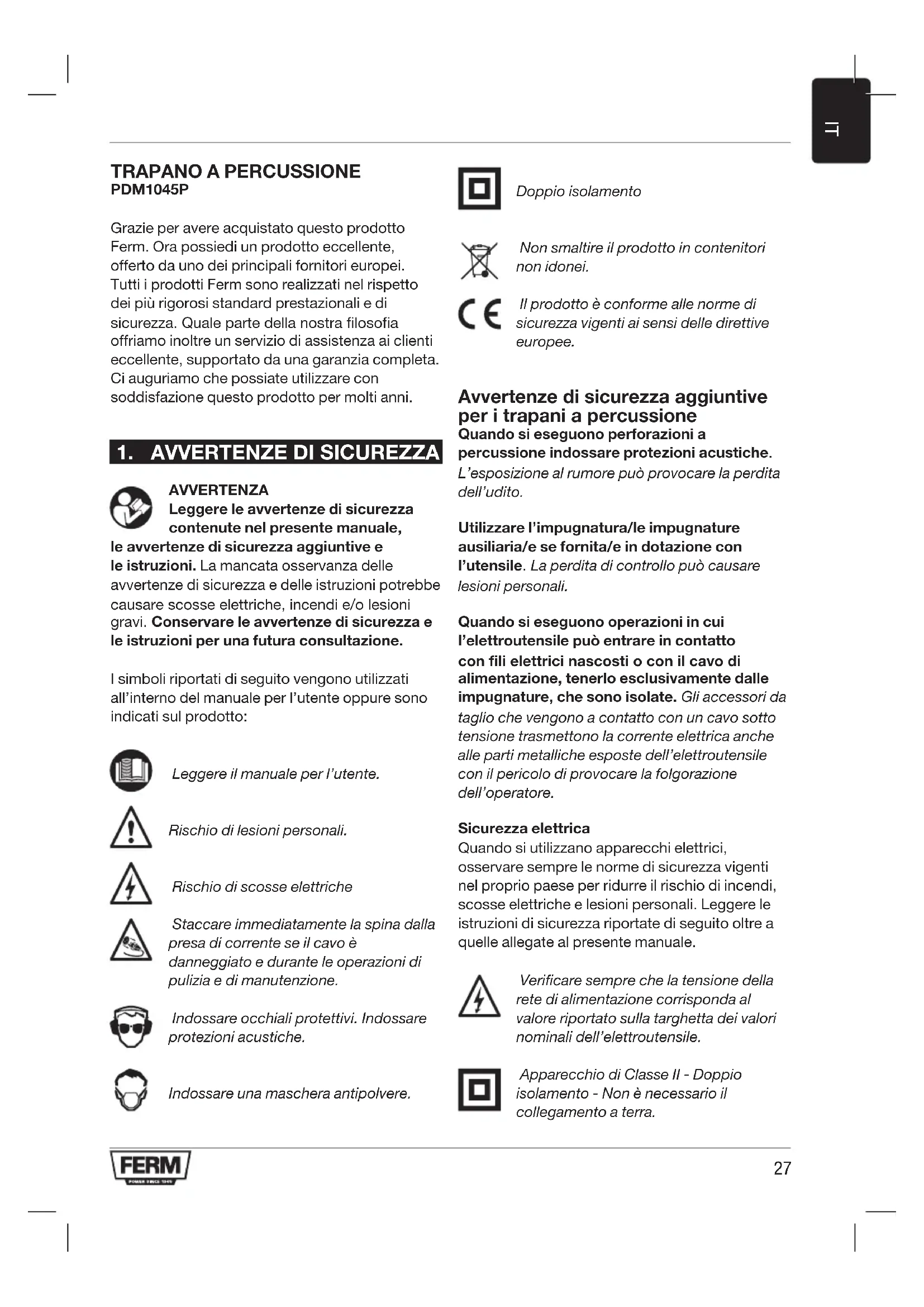

MANUALE UTENTE PDM1045P Ferm

Grazie per averere acquistato quello prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti efficiente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzato con soddisfazione quello prodotto per molti anni.

1. AVVERTENZE DI SICUREZZA

AVVERTENZA

le avventenze di sicurezza aggintive e le istruzioni. La mancata osservanza delle avventenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avventenze di sicurezza e le istruzioni per una futura consulazione.

I symboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Rischio di lesions personali.

Rischio di scosse elettriche

Staccare immediatamente la spina dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione.

Indossare occhiali protettivi. Indossare protezioni acustiche.

Indossare una maschera antipolverre.

Doppio isolamento

Non smaltire il prodotto in contentori non idonei.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggintive per i trapani a percussione

Quando si esuguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore cui provocare la perdita dell'udito.

Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo cui causare lesioni personali.

Quando si eseguono operazioni in cui l'elettroutensile può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, tenerlo escludivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.

Sicurezza elettrica

Quando si utilizzato appearecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito或者其他 allegate al presente manuale.

Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell'elettroutensile.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano a percussione è destinato all'esecuzione di fori nel legno, nel metallo e nella plastica e alla tassellatura (con la funzione di martello) in mattoni e calcestruzzo.

Dati tecnici

Tensione di rete 220-230 V~

Frequenza di rete 50Hz

Potenza assorbita 1050W

Velocità a vuoto (1) 0-1,000 giri/min

Velocita vuoto (2) 0-2,800 giri/min

Frequenza di percussione (1) 0-16,000 colpi/min

Frequenza di percussione (2) 0-44,800 colpi/min

Dimensione max. mandrino 13 mm

Peso 3,2 kg

Diametro punte trapano max.

Legno 30 mm

Calcestruzzo 20mm

Acciaio 13 mm

Valori di rumorosità

Pressione sonora (L_PA) 94 + 3 dB (A)

Potenza sonora (L_WA) 105 + 3 dB (A)

Vibrazioni

Perforazione di metalli, a_h,D 2,59 + 1,5 m/s²

Perforazione a percussione di 9,00 + 1.5 m/s² calcestruzzo, a_h,1D

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN 60745; più essere utilizzato per confrontare vari apparetti fra loro e come

valutazione preliminare dell'esposizione alle vibrazioni quando si utilizes l'utensile per le applicazioni menzionate.

• L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumento notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunamente i torni di lavoro.

Descrizione

I numero che compaiano nel testo si riferisconoagli schemi riportati a pagina 2.

Fig. A

1. Mandrino
2. Selettore di funzione
3. Fermo di profondità
4. Pulsante di blocco
5. Interru tture On/Off
6. Rotella di regolazione velocità
7. Selettore di rotazione sinistra/destra
8. Selettore di velocità
9. Impugnatura laterale
10. Chiave del mandrino

3. UTILIZZO

I trapani a percussione richiedono una pressione minima da parte dell'opereatore. Una pressione eccessiva esercitata sull'elettroutensile potrebbe dare origine a un inutile surriscaldamento del motore, facendo bruciare l'utensile

Montaggio e rimozione dell'impugnatura ausiliaria (fig. A)

Montaggio

• Allentare l'impugnatura ausiliaria (9).

• Inserire l'impugnatura auxiliaria (9) sul mandrino (1).

• Ruotare l'impugnatura ausiliaria (9) nella posizione desiderata.

• Serrare l'impugnatura ausiliaria (9).

Rimozione

• Allentare l'impugnatura ausiliaria (9).
  Rimuovere I'impugnatura ausiliaria (9) dal mandrino (1).
• Serrare l'impugnatura ausiliaria (9).

Montaggio

• Inserire la chiave del mandrino (10) in uno dei fori del mandrino (1).
• Aprière il mandrino (1) ruotando la chiave del mandrino (10) in senso antiorario.
• Inserire la punta per trapano (11) nel mandrino (1).
• Chiudere il mandrino (1) ruotando la chiave del mandrino (10) in senso orario.
  Rimuovere la chiave del mandrino (10) dal mandrino (1).

Rimozione

• Inserire la chiave del mandrino (10) in uno dei fori del mandrino (1).
• Aprière il mandrino (1) ruotando la chiave del mandrino (10) in senso antiorario.
• Estrarre la punta per trapano (11) dal mandrino (1).
• Chiudere il mandrino (1) ruotando la chiave del mandrino (10) in senso orario.
  Rimuovere la chiave del mandrino (10) dal mandrino (1).

Regolazione del fermo di profondità

Fig. A

• Inserire il fermo di profondità (3) atraverso il foro sull'anello dell'impugnatura laterale.
• Fare scorrere il righello fino alla profondità desiderata.

Interruttore On/Off

Fig.A

• Accendere I'electrontensile premendo l'interruttore On/Off (5). Rilasciando l'interruttore On/Off (5) I'electrontensile si spegne.
• Premendo l'interruttore On/Off (5) è possibile regolare la velocità di rotazione: esercitando una pressione maggiore sul pulsante la velocità di rotazione+aumenta,mente riducendo a la pressione la velocità di rotazione si abbassa.

Pulsante di blocco

Fig.A

• É possible bloccare l'interruttore On/Off (5) premendo l'interruttore On/Off (5) seguito dal pulsante di blocco (4).
  Per rimuovere il blocco premere di nuovo l'interruttore On/Off (5).

Regolazione della velocità di rotazione massima

Fig.A

• Regolare la velocità ruotando la rotella di regolazione velocità nella posizione (6) di velocità di rotazione massima desiderata.

Regolazione della direzione di rotazione

Fig. A

Non cancellare la direzione di rotazione durante l'uso.

• Rotazione in senso antiorario: fare scorrere il selettore sinistra/destra (7) su "
• Rotazione in senso orario:fare scorrere il selettore sinistra/destra (7) su

Selettore di funzione

Fig.A

Per evitare danni alla macchina, la regolazione del selettore di funzione (2) dovrà essere eseguita solamente quando l'eletttroutensile non è in funzione.

• Posizione il selettore di funzione (2) su "per la funzione di perforazione.
• Posizione il selettore di funzione (2) su "per la funzione di tassellatura (con martello).

Selettore di velocità

Fig.A

Per evitare danni alla macchina, la regolazione del selettore di velocità (8) dovra essere eseguita solamente quando I'eeltroutensile non è in funzione.

Se il selettore di velocità (8)iene collocato nella posizione "1", la velocità di perforazione può essere regolata tra 0 e 1,000 giri/min.
Se il selettore di velocità (8)iene collocato nella posizione "2", la velocità di perforazione può essere regolata tra 0 e 2,800 giri/min.
Se il selettore di velocità (8) ha dificoltà a passare alla posizione "1" alla "2" e viceversa,fare ruotare appena il mandrino (1)

con le mani. In quello modo gli ingranaggi si sistemeranno nella posizione corretta e la regolazione della velocità sare più semplice.

Suggerimenti per l'utente

Usare sempre l'elettroutensile con l'impugnatura laterale fissata in posizione: altri a lavorare in modo più comfortevole miglioreraanche la precisione del lavoro.

Attenzione: punte di trapano e punte di martello possono divertare molto caldi.

Perforazione e tassellatura

Per fori di grande dimensioni, ad esempio nel calcestruzzo molto duro, cominciare utilizzato una punta più piccola per eseguire il foro pilota, quando passare alla punta della dimensione nominale.
- Tenere fermo l'eletttroutensile saldamente con tutte due le mani. É necessario essere consapevoli del fatto che la punta può rimanere incastrata e l'eletttroutensile potrebbe improvisamente girarsi (soprattutto se si stanno esuguendo fori profondi).
Non esercitare molta pressione sull'elettroutensile. Lasciare che I'eeltroutensile svolga il lavoro.

4. MANUTENZIONE

Prima di eseguire qualsi operezione di pulizia e intervento di manutenzione spegnere sempre l'eletttroutensile e staccare la spina alla presa di corrente.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di quello tipo danneggiano i componenti sintetici.

Spazzola in carbonio

Se le spazzole in carbonio sono usurate, devono essere sostituite da un operatore del servizio di assistenza del costruttore o da un'altra persona con qualifica similare.

Utilizzare esclusivamente spazzole in carbonio originali.

Se il cavo di alimentazione è danneggiato, develle essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persona con qualifica similare al fine di evitare rischi per la sicurezza.

Difetti

L'elettROUTENSILE deve essere ispezionato regolarmente per verificare la presenza dei seguenti possibili difetti e ripararli se necessario.

Danni al cavo di alimentazione
- Interruttore On/Off rottos
Cortocircuito
- Parti mobili danneggiate

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli OPPORTINI siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici sono essere modificati alla ulteriori notifica.
