PDM1045P - Elektrisk borrmaskin Ferm - Gratis bruksanvisning och manual

Produkttyp	Elektrisk slagborrmaskin
Varumärke	Ferm
Modell	PDM1045P
Effektförbrukning	1050 W
Spänning	220-230 V~
Nätfrekvens	50 Hz
Tomgångshastighet (hastighet 1)	0 - 1 000 min⁻¹
Tomgångshastighet (hastighet 2)	0 - 2 800 min⁻¹
Slagfrekvens (hastighet 1)	0 - 16 000 min⁻¹
Slagfrekvens (hastighet 2)	0 - 44 800 min⁻¹
Chuckkapacitet	13 mm
Vikt	3,2 kg
Max borrdiameter (trä)	30 mm
Max borrdiameter (betong)	20 mm
Max borrdiameter (stål)	13 mm
Ljudtryck (L_PA)	94 + 3 dB(A)
Ljudeffekt (L_WA)	105 + 3 dB(A)
Vibration (borrning i metall)	2,59 + 1,5 m/s²
Vibration (slagborrning i betong)	9,00 + 1,5 m/s²
Skyddsklass	Dubbel isolering (klass II)
Funktioner	Borrning, slagborrning, variabel hastighet, reversibel rotationsriktning, strömbrytarlås
Medföljande tillbehör	Sidohandtag, djupstopp, chucknyckel
Underhåll	Rengör med en mjuk trasa; kolborstar byts av en fackman
Garanti	Se medföljande garantibevis

Vanliga frågor - PDM1045P Ferm

Hur byter man borret på Ferm PDM1045P-borrmaskinen?

Använd medföljande chucknyckel. Sätt nyckeln i ett hål på chucken, vrid moturs för att öppna, sätt i borret, vrid sedan medurs för att dra åt. Ta bort nyckeln före användning.

Hur justerar man djupstoppet?

Sätt djupstoppet i hålet på sidohandtaget. Skjut till önskat djup och dra åt. Stoppet begränsar borrdjupet.

Hur använder man slagfunktionen?

Se till att maskinen är avstängd. Ställ funktionsväljaren på hammarsymbolen (slag). Använd denna funktion för att borra i betong eller tegel.

Hur väljer man hastigheten?

Använd hastighetsväljaren (8) för att välja mellan läge 1 (0-1 000 min⁻¹) och läge 2 (0-2 800 min⁻¹). Ändra endast när maskinen är avstängd.

Hur vänder man rotationsriktningen?

Använd vänster/högeromkopplaren (7). Ändra aldrig riktning medan maskinen är igång. Se till att omkopplaren är ordentligt i önskat läge.

Vilken effekt har Ferm PDM1045P-borrmaskinen?

Effektförbrukningen är 1050 W vid en spänning på 220-230 V~ och 50 Hz.

Vilka maximala borrdiametrar kan den uppnå?

Trä: 30 mm, Betong: 20 mm, Stål: 13 mm. Använd lämpliga borr och måttligt tryck.

Hur underhåller man borrmaskinen?

Koppla alltid bort apparaten före rengöring. Rengör kroppen med en mjuk, lätt fuktad trasa (mild tvål). Använd inte lösningsmedel. Kolborstarna måste bytas av en fackman.

Vilka säkerhetsskydd är inbyggda?

Borrmaskinen är utrustad med dubbel isolering (klass II), vilket innebär att den inte kräver jordad kontakt. Använd en jordfelsbrytare (RCD) i fuktiga miljöer. Bär skyddsglasögon, hörselskydd och dammask.

Vad gör man om nätsladden är skadad?

Sladden måste bytas av tillverkaren, dess serviceverkstad eller en kvalificerad person för att undvika fara. Använd inte verktyget med en skadad sladd.

BRUKSANVISNING PDM1045P Ferm

Tack for att du har kopt denna Fermprodukt. Genom att gora sa har du nu en utmärkt produit, levererad av en av Europas ledande leverantörer. Allaprodukter som Ferm levererar till dig tilverkas enigt de hogsta standarderna for prestanda och sakerhet. Som en del av var filosofi tillhandahaller vi ocks utmärkt kundtjanst som tacks av var omfattande garanti. Vi hoppas att du kommt att ha glädje avenna produit i manga ar framöver.

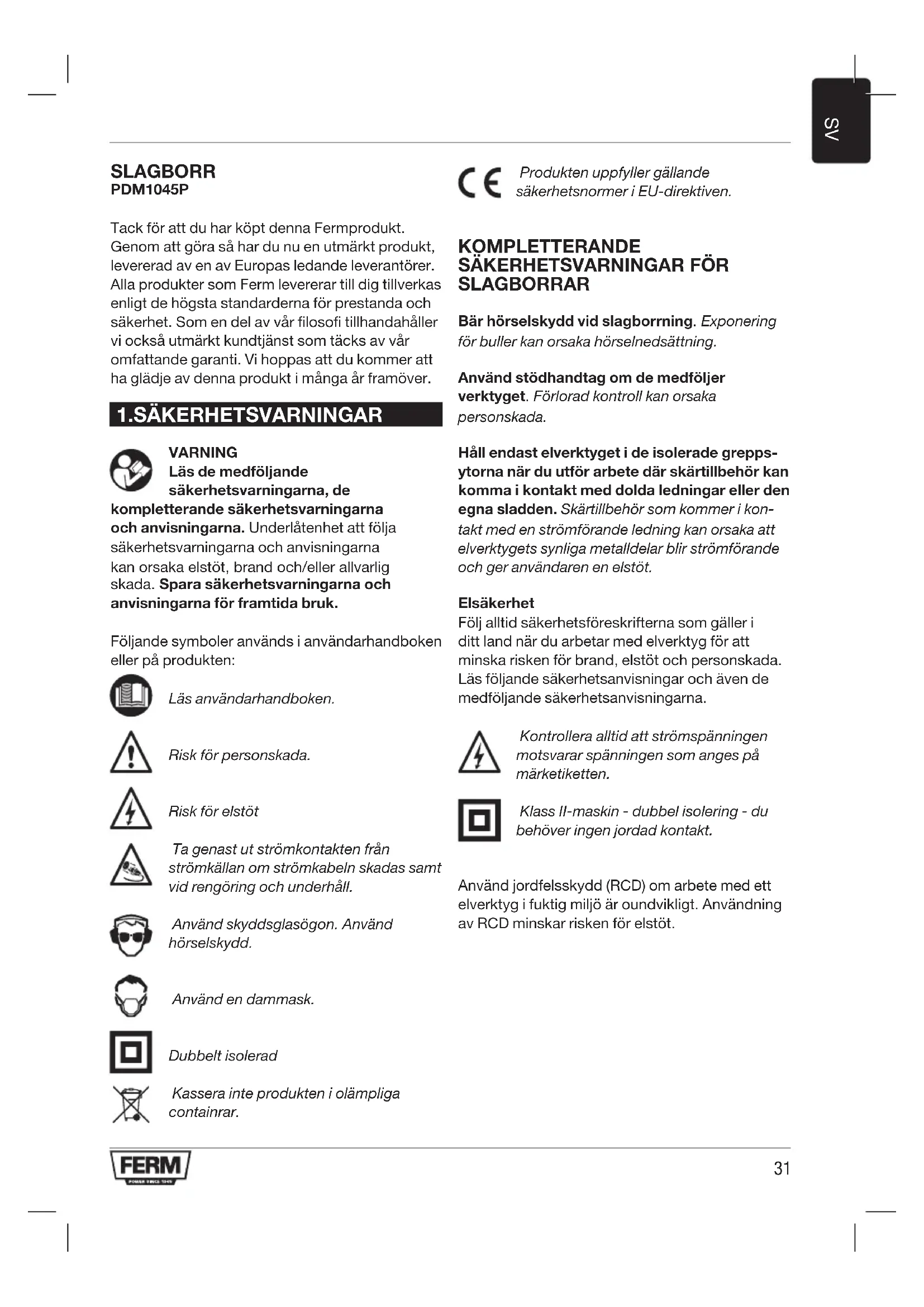

1.SAKERHETSVARNINGAR

WARNING

Läs de medfoljande sakerhetsvarningarna, de

komplettterande sakerhetsvarningarna och anvisingarna. Underlåtenhet att fölá sakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken.
eller på Produkten:

Läs användarhandboken.

Risk for personskada.

Risk for elstöt

Ta genast ut strömkontakten fran strömköllan om strömkabeln skadas samt vid rengöring och unterhäll.

Använd skyddsglasögon. Använd horselskydd.

Använd en dammask.

Dubbelt isoderad

Kassera inte Produkten i olampliga containrar.

Produkten uppfyller gallandesakerhetsnormer i EU-direktiven.

KOMPLETTERANDE SAKERHETSVARNINGAR FOR SLAGBORRAR

Bär hörskydd vid slagborrning. Exponering for buller kan orsaka hörselnedsätting.

Använd stödhandtag om de medfoljer verktyget. Förlorad kontroll kan orsaka personskada.

Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erler den egna sladden. Skärtillbehör somkommen i kontakt med en strömforande ledning kan orsaka att elverktygets synliga metalldilar blir stromforande och ger användaren en elstöt.

Elsakerhet

Följ alltid sakerhetsfreskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minsa risken for brand, elstöt och personskada. Läs följande sakerhetsanvisingar och även de medfoljande sakerhetsanvisingarna.

Kontrollera alltid att strömspanninger motsvarar spanningen som anges pa marketitetten.

Klass II-maskin - dubbel isolering - dub behöver ingen jordad kontakt.

Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstöt.

2. MASKINFORMATION

Avsedd användning

Din slagborr har utformats for bornning i tra, metall och plast somt for hammarborrning i tegel och belong.

Tekniska specificationer

Strömspanning 220-230 V~

Strömfrekvens 50 Hz

Ineffekt 1050W

Varvatal utan belastning (1) 0-1000/min

Varvatal utan belastning (2) 0-2800/min

Slagfrekvens (1) 0-16000/min

Slagfrekvens (2) 0-44800/min

Max chuckstorlek 13 mm

Vikt 3,2 kg

Max borrdiameter

Tra 30 mm

Betong 20 mm

Stal 13 mm

Bullervarden

Ludtryck (L_PA)94 + 3dB(A)

Ljudeffekt (L_WA) 105 + 3 dB(A)

Vibrationsvarden

Borrnirg imetal, a_h,D 2,59 + 1,5m / s^2

Slagboring i betong, a_h,1D 9,00 + 1,5 m/s²

Vibrationsniva

Vibrationsutsläppsniván som anges ienna braksanvisning har uppmätts i enlighet med ett standardiserat test i EN 60745, som kan anvandas for att jämfora verktyg med varandra och som en preliminar bedömming av exponering for vibrationer nár du anvander verktyget for angiva arbeten

• använding av verktyget für andra tillampningar, aller med olica aller)dalgit underhällna tillbehör kan avsevär öka exponeringsnivan
• de gänger d'verktyget stängs av aller ar pa men eigentligen inte anvands kan minska exponeringsniv'an betydligt.

Skydda dig mot effekterna av vibrationer genom att underhalla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster.

Beskrivning

Siffrorna i texten hänvisar till diagrammen pa sidan 2.

Fig. A

1. Chuck
2. Funktionsväljare
3. Djupanslag
4. Låsningsknapp
5. Växelbrytare
6. Hastighetsjusteringsratt
7. Hoge/vanster rotationsbrytare
8. Växelvaljare
9. Sidohandtag
10. Chucknyckel

3. ANVÄNDNING

Användaren behöver inte anbringa mycket tryck pāslagborren. För mycket tryck på maskinen kan leda till onödig overhettning av motorn och det drivna verktyget.

Montering och borttagning av hjälphandtaget (fig. A)

Montering

• Lossa hjälphandtaget (9).
• Skjut hjälphandtaget (9) over chucken (1).
  Vrid hjalphandtaget (9) till onskat lage.
• Dra fast hjälphandtaget (9).

Borttagning

• Lossa hjälphandtaget (9).
• Ta bort hjälphandtaget (9) frän chucken (1).
• Dra fast hjälphandtaget (9).

Montering

• Stick in chucknyckeln (10) iett av halen i chucken (1).
• Oppna chucken (1) genom att vrida chucknyckeln (10) moturs.
• Stick in borret (11) i chucken (1).
• Stang chucken (1) genom att vrida chucknyckeln (10) medurs.
• Ta bort chucknyckeln (10) frän chucken (1).

Borttagning

• Stick in chucknyckeln (10) i ett av halen i chucken (1).
• Oppna chucken (1) genom att vrida chucknyckeln (10) moturs.
• Ta bort borret (11) fran chucken (1).
• Stang chucken (1) genom att vrida chucknyckeln (10) medurs.
• Ta bort chucknyckeln (10) fran chucken (1).

Inställning av djupanslaget

Fig. A

• För in djupanslaget (3) genom hålet pasksidohandtagets ring.
  Vrid anslaget till onskat lage.

Växelbrytaren

Fig. A

• Stäng av maskinen genom att trycka på växelbrytaren (5). När växelbrytaren (5) frigörstängs maskinen av.
• Rotationshastigheten kan justeras. Tryck in væxbrytaren (5) hardsere for att öka rotationshastigheten eller minska trycket for att sänka rotationshastigheten.

Låsningsknappen

Fig. A

• Du kan lasa væxelbrytaren (5) genom att trycka på væxelbrytaren (5) och)däreftertrycka på lASNingsknappen (4).
• Frigör lásningsknappen genom att kort trycka på växelbrytaren (5).

• Justera hastigheten genom att vrida hastighetsjusteringsratten (6) till onskad rotationshastighet.

Justering av rotationsriktningen

Fig. A

Andra inte rotationsriktningen under anvandning.

Rotationsriktning moturs: satt vander/hoer rotationsbrytare (7) till "
Rotationsriktning medurs: satt vander/oger rotationsbrytare (7) till

Funktionsväljare

Fig. A

For att undvika att maskinen skadas skajustering av funktionsvaljaren (2) endast utforas nar maskinen inte ar igang.

Satt Funktionsväljaren (2) till "for boring.
Satt Funktionsväljaren (2) till "for hammarborrning.

Vaxelvaljaren

Fig. A

For att undvika att maskinen skadas skajustering av vaxelvaljaren (8) endastutforas narnaskinen inte ar igang.

• Om du sätter växelväljaren (8) till position "1" kan borrastigheten justeras frän 0 till 1000/min.
• Om du sätter växelväljaren (8) till position "2" kan borrhastigheten justeras frän 0 till 2800/min.
• Om vãxelvaljaren (8) inte enkelt kan flyttas mellan "1" och "2" kan du snurra chucken (1) lite lätt med dina händer. Detta bidrar till att vãxlarna hamnar i rätt position och att vãxlingen utförs enklare.

Användartips

Använd alltid maskinen med sidohandtaget stadigt Förankrat på plats - dukommen inte bara att arbeta mer bekvamtutan också med högre precision.

Varning: borrbits och hammarborrbits kan bli valdigt varma.

Borrning och hammarborning

Borja med att pilotborra med en mindre borrbits innan du borrar med en borrbits av normal storlek om du borrar stora hal, t.ex. i hard belong.
- Häll maskinen stadigt med två händer. Var medveten om att borren kan fastna och)därfor plotsligt vanda (i synnerhet vid börning av djupa hal).
- Anbringa inte for mycket tryck pa maskinen. Lat maskinen gora arbetet.

4. UNDERHALL

Stäng alltid av maskinen och ta ut stromkontakten frän strömköllan innan rengöring och underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte losningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

Kolborste

Om kolborstarna ar slitna maste de bytas av tillverkarens kundtjänstavdelning erler liknande kvalificerad personal.

Använd endast ratt kolborstar av originaltyp.

Om en strömsladd ar skadad mäste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal for att undvika fara.

Defekter

Maskinen ske regelbundet inspekteras for foljande möjiga defekter och lagas vid behov.

• Skadadströmsladd
  -Trasigväxelbrytare
  -Kortslutting
• Skadade rörliga delar

MILJO

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning maste lamnas in palaamlpla atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt maste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

Produkten och användarhandboken kan änderas. Specificationerna kan änderasutan forvarning.
