Produkttyp	Elektrisk slagborrmaskin
Märke	Ferm
Modell	PDM1050P
Strömförsörjning	220-240 V~, 50 Hz
Effektförbrukning	710 W
Tomgångshastighet	0-3200 varv/min
Slagfrekvens	0-51200 slag/min
Max. chuckdiameter	13 mm
Max. borrdiameter (trä)	25 mm
Max. borrdiameter (betong)	13 mm
Max. borrdiameter (stål)	10 mm
Vikt	2,30 kg
Ljudtrycksnivå	91,8 dB(A) (osäkerhet 3 dB)
Ljudeffektnivå	102,8 dB(A) (osäkerhet 3 dB)
Vibrationer (borrning i metall)	6,128 m/s² (osäkerhet 1,5 m/s²)
Vibrationer (slagborrning i betong)	7,218 m/s² (osäkerhet 1,5 m/s²)
Extrahandtag	Ja, vridbart 360°
Djupanslag	Ja, justerbar
Variabel hastighet	Ja, genom avtryckartryck
Rotation vänster/höger	Ja, omkopplare
Slag-/borrläge	Val med omkopplare
Dubbel isolering	Ja, klass II
Strömbrytarlås	Ja, låsknapp
Underhåll	Rengör med en mjuk, lätt fuktad trasa (mild tvål), använd inte lösningsmedel
Garanti	Se medföljande garantibevis
Återvinning	Kasta inte med hushållsavfall, lämna på en återvinningsstation

Vanliga frågor - PDM1050P Ferm

Hur byter man borr på borrmaskinen Ferm PDM1050P?

Koppla först bort maskinen. Öppna chucken genom att vrida den främre hylsan (12) medurs samtidigt som du håller fast stopphylsan (11), eller vrid den moturs. Sätt i borret, dra sedan åt genom att vrida moturs medan du håller fast stopphylsan.

Hur justerar man djupanslaget?

Lossa sidohandtaget (8) genom att vrida det moturs. Sätt i djupanslaget (3) i handtagets hål. Justera till önskat djup och dra sedan åt handtaget.

Hur vänder man rotationsriktningen?

Använd omkopplaren för vänster/höger rotation (7) som sitter nära avtryckaren. Ändra aldrig rotationsriktningen medan verktyget är igång.

Vilken effekt har borrmaskinen PDM1050P?

Borrmaskinen har en effektförbrukning på 710 W vid 220-240 V~ och 50 Hz.

Vilka material kan man borra i med denna borrmaskin?

Den kan borra i trä (upp till 25 mm), betong (upp till 13 mm med slagborrning), stål (upp till 10 mm) och plast.

Hur låser man avtryckaren för kontinuerlig drift?

Tryck på strömbrytaren (5) och sedan på låsknappen (4) för att hålla den intryckt. För att låsa upp, tryck kort på strömbrytaren igen.

Hur rengör och underhåller man borrmaskinen?

Före rengöring, koppla bort maskinen. Rengör höljet med en mjuk, lätt fuktad trasa (tvålvatten). Använd inte bensin, alkohol eller ammoniak. Kontrollera att ventilationsöppningarna inte är blockerade.

Är borrmaskinen utrustad med dubbel isolering?

Ja, det är ett klass II-verktyg (dubbel isolering). Du behöver inget jordat uttag.

Vilken ljudnivå har borrmaskinen?

Ljudtrycksnivån är 91,8 dB(A) och ljudeffektnivån är 102,8 dB(A), med en osäkerhet på 3 dB. Använd hörselskydd vid slagborrning.

Levereras borrmaskinen med ett extrahandtag?

Ja, ett sidohandtag (8) medföljer. Det kan vridas 360° för maximal komfort, anpassningsbart för både höger- och vänsterhänta.

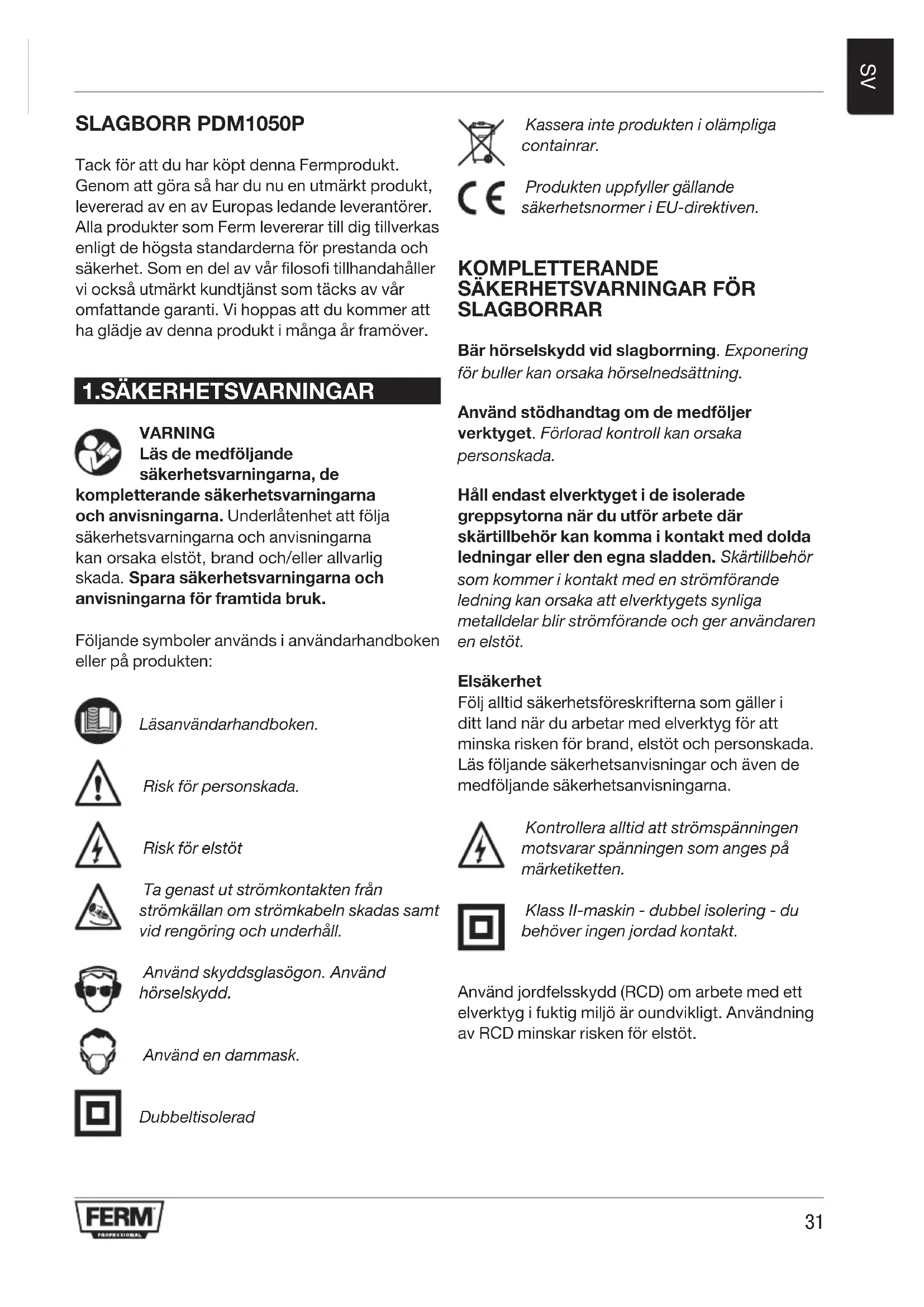

BRUKSANVISNING PDM1050P Ferm

Tack for att du har kocht denna Fermprodukt. Genom att gora sa har du nu en utmärkt produit, levererad av en av Europas ledande leverantörer. Allaprodukter som Ferm levererar till dig tillverkas enligt de högsta standarderna for prestanda och sakerhet. Som en del av var filosofi tillhandahaller vi ocksa utmärkt kundtjänst som tacks av var omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produit i mga ar framöver.

1.SÄKERHETSVARNINGAR

WARNING

Lás de medfoljande sakerhetsvarningarna, de

komplettendere sakerhetsvarningarna och anvisingarna. Underlåtenhet att följasakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läsanvändarhandboken.

Risk for personskada.

Risk for elstot

Ta genast ut stromkontakten fran strömköllan om stromkabeln skadas samt vid rengöring och unterhäll.

Använd skyddsglasögon. Använd hörskénydd.

Använd en dammask.

Dubbeltisolerad

Kassera inte Produkten i olampliga containrar.

Produkten uppfyller gallandesakerhetsnormer i EU-direktiven.

KOMPLETTERANDE SAKERHETSVARNINGAR FORSLAGBORRAR

Bär hörskyydd vid slagborrning. Exponering for buller kan orsaka hörselnedsätting.

Använd stödhandtag om de medfoljer verktyget. Förlorad kontroll kan orsaka persorskada.

Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erller den egna sladden. Skärtillbehör somkommen i kontakt med en stromforande ledning kan orsaka att elverktygets synliga metalldelar blir stromforande och ger användaren en elstöt.

Elsakerhet

Följ alltid sakerhetsforeskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minska risken for brand, elstöt och personskada. Läs foljande sakerhetsanvisingar och även de medfoljande sakerhetsanvisingarna.

Kontrollera alltid att stromspanninger motsvarar spanningen som anges pa marketiketten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstöt.

2. MASKINFORMATION

Avsedd användning

Din slagborr har utformats for bornning i tra, metall och plast samt for hammarborrning i tegel och belong.

Tekniska specifikationer

Strömspanning 220-240V~
Strömfrekvens 50Hz
Ineffect 710W
Varvital atan belastning 0-3000/min
Slagfrekvens 0-51.200/min
Max chuckstorlek 13mm
Max borrdiameter
Trä 25mm
Betong 13mm
Stål 10mm
Vikt 2.30kg
Bullervärden
Ljudtryck (Lp) 91,8 + 3 dB(A)
Ljudeffekt (Lw)	102,8 + 3 dB(A)
Vibrationsvärden
Borrning i metall, ah,d	6,128 + 1,5 m/s2
Slagborrning i belong, ah,ID	7,218 + 1,5 m/s2

Vibrationsnivå

Vibrationsutsläppsniván som anges ienna braupsanvising har uppmätts i enlighet med att standardiserat test i EN 60745, som kan anvandas for att jämfora verktyg med varandra och som en preliminar bedömming av exponering for vibrationer när du anvander verktyget for angiva arbeten

• användning av verktyget für andra tillampningar, eller med olica eller dåligt underhällna tillbehör kan avsevärt öka exponeringsnivån
• de gänger d'verktyget stängs av aller ar pa men eigentligen inte anvands kan minska exponeringsniv'an betydligt.

Skydda dig mot effekterna av vibrationer genom att underhalla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster.

Beskrivning

Siffrorna i texten hänvisar till diagrammen pa sidorna 2.

Fig. A

1. Chuck
2. Funktionsväljare
3. Djupanslag
4. Låsningsknapp
5. Växelbrytare
6. Höger/vänster rotationsbrytare
7. Sidohandtag
8. Funktionsval: Hammarborrning
9. Funktionval: Börning

Fig.B

1. Bakre hylsa
2. Främre hylsa

3. ANVÄNDNING

Användaren behöver inte anbringa mycket tryck pāslagborren. För mycket tryck på maskinen kan leda till onödig overhettning av motorn och det drivna verktyget.

Sidohandtag

Fig. A

Sidohandtaget (8) kan roteras 360^ runt borrhuvudet, vilket mojliggor saker och bekvam anvanding for bade vander- och hogerhanta anvandare.

• Lossa sidohandtaget (8) genom att vrida det moturs.
  Vrid sidohandtaget till onskat lage.
• Dra at sidohandtaget igen genom att vrida det medurs.

Byte och borttagning av borrbits

Fig.A-B

Innan du byter bits, ta forst ut stromkontakten fran vagguttaget.

Inspektera bitset regelbundet under användning. Trubbiga bits ska slipas aller bytas.

• Oppna chucken (1) genom att vrida den främre hylsan (12) medurs samtidigt som du häller fast den bakre hylsan (11) eller vrider den moturs och sätt in bitset i chucköppningen.
• Dra Åt bitset genom att vrida den främre hylsan (12) moturs samtidigt som du häller fast den bakre hylsan (11) eller vrider den medurs.

Inställning av djupanslaget

Fig. A

• Lossa sidohandtaget (8) genom att vrida det moturs.
• För in djupanslaget (3) genom hålet på sidohandtagets ring.
  Vrid anslaget till onskat lage.
• Dra at skruven ordentligt genom att vrida den medurs.

Växelbrytaren

Fig. A

• Stäng av maskinen genom att trycka på växelbrytaren (5). När växelbrytaren (5) frigörstängs maskinen av.
• Rotationshastigheten kan justeras. Tryck in væxelbrytaren (5) hardsere for att öka rotationshastigheten eller minska trycket for att sänka rotationshastigheten.

Låsningsknappen

Fig. A

• Du kan lasa væxelbrytaren (5) genom att trycka på væxelbrytaren (5) och)dareftertrycka på lasningsknappen (4).
• Frigör lASNingsknappen genom att kort trycka på växelbrytaren (5).

• Stäng av maskinen genom att trycka på växelbrytaren (5).
• Lås væxelbrytaren (5) genom att trycka på upplåsningsknappen (4).

Justering av rotationsriktningen

Fig. A

Andra inte rotationsriktningen under anvandning.

Rotationsriktning moturs: satt vander/hoger rotationsbrytare (7) till "
Rotationsriktning medurs: satt vander/hoer rotationsbrytare (7) till "

Funktionsväljare

Fig. A

For att undvika att maskinen skadas skajustering av functionsvaljaren (2) endastutforas nar maskinen inte ar igang.

Satt funktionsvaljaren (2) till (10) for borrning.
Satt funktionsväljaren (2) till (9) for hammarborrning.

Användartips

Använd alltid maskinen med sidohandtaget stadigt forankrat på plats - dukommen inte bara att arbeta mer bekvamtutan också med högre precision.

Varning: borrar och mejslar kan bli valdigt varma.

Borrning och hammarbörning

Borja med att pilotborra med en mindre borrbits innan du borrar med en borrbits av normal storlek om du borrar stora hal, t.ex. i hargbetong.

• Hall maskinen stadigt med två händer. Var medveten om att borren kan fastna och)därfor plotslicht vanda (i synnerhet vid börning av djupa hal).
• Anbringa inte for mycket tryck på maskinen. Låt maskinen göra arbetet.

4. UNDERHÄLL

Stäng alltid av maskinen och ta ut strömkontakten fran strömköllan innan rengöring och underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska componenterna.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

MILJO

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den
europeiska riktlinjen 2012/19/EU om kasserad
elektrisk och elektronisk utrustning och dess
tillampning i nationell ratt maste elverktyg som
inte langre ar användbara samlas in separat och
kasseras pa ett miljövänligt satt.
Produkten och användarhandboken kan andras.
Specificationerna kan andrasutan forvarning.
