PDM1050P - Elektrinis grąžtas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis smūginis gręžtuvas
Prekės ženklas	Ferm
Modelis	PDM1050P
Maitinimas	220–240 V ~, 50 Hz
Sugerta galia	710 W
Tuščiosios eigos greitis	0–3200 tr/min
Smūgių dažnis	0–51200 smūgių/min
Maksimalus griebtuvo skersmuo	13 mm
Maksimalus gręžimo skersmuo (mediena)	25 mm
Maksimalus gręžimo skersmuo (betonas)	13 mm
Maksimalus gręžimo skersmuo (plienas)	10 mm
Svoris	2,30 kg
Garso slėgio lygis	91,8 dB(A) (neapibrėžtis 3 dB)
Garso galios lygis	102,8 dB(A) (neapibrėžtis 3 dB)
Vibracijos (gręžiant metalą)	6,128 m/s² (neapibrėžtis 1,5 m/s²)
Vibracijos (smūginis gręžimas betone)	7,218 m/s² (neapibrėžtis 1,5 m/s²)
Pagalbinė rankena	Taip, reguliuojama 360°
Gylio ribotuvas	Taip, reguliuojamas
Greičio reguliatorius	Taip, mygtuko spaudimu
Sukimasis į kairę/dešinę	Taip, jungiklis
Smūginis / gręžimo režimas	Pasirinkimas jungikliu
Dviguba izoliacija	Taip, II klasė
Jungiklio fiksavimas	Taip, fiksavimo mygtukas
Priežiūra	Valykite minkšta, šiek tiek drėgna šluoste (švelniu muilu), nenaudokite tirpiklių
Garantija	Žr. pateiktą garantijos sertifikatą
Perdirbimas	Neišmeskite su buitinėmis atliekomis, atiduokite į surinkimo punktą

Dažnai užduodami klausimai - PDM1050P Ferm

Kaip pakeisti grąžtą Ferm PDM1050P gręžtuve?

Pirmiausia atjunkite prietaisą. Atidarykite griebtuvą sukdami priekinę movą (12) pagal laikrodžio rodyklę, laikydami stabdymo movą (11), arba sukdami prieš laikrodžio rodyklę. Įstatykite grąžtą, tada priveržkite sukdami prieš laikrodžio rodyklę, laikydami stabdymo movą.

Kaip nustatyti gylio ribotuvą?

Atlaisvinkite šoninę rankeną (8) sukdami prieš laikrodžio rodyklę. Įstatykite gylio ribotuvą (3) į rankenos angą. Sureguliuokite pageidaujamą gylį, tada vėl priveržkite rankeną.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi kairėn/dešinėn jungiklį (7), esantį šalia paleidimo mygtuko. Niekada nekeiskite sukimosi krypties, kai įrankis veikia.

Kokia yra gręžtuvo PDM1050P galia?

Gręžtuvas turi 710 W sugertą galią esant 220–240 V~ ir 50 Hz.

Kokias medžiagas galima gręžti šiuo gręžtuvu?

Jis gali gręžti medieną (iki 25 mm), betoną (iki 13 mm su smūgiavimu), plieną (iki 10 mm) ir plastiką.

Kaip užfiksuoti paleidimo mygtuką nepertraukiamam darbui?

Paspauskite įjungimo/išjungimo jungiklį (5), tada fiksavimo mygtuką (4), kad jį užfiksuotumėte. Norėdami atrakinti, trumpai dar kartą paspauskite jungiklį.

Kaip valyti ir prižiūrėti gręžtuvą?

Prieš valydami atjunkite prietaisą. Valykite korpusą minkšta, šiek tiek drėgna šluoste (muiluotas vanduo). Nenaudokite benzino, alkoholio ar amoniako. Patikrinkite, ar ventiliacijos angos nėra užsikimšusios.

Ar gręžtuvas turi dvigubą izoliaciją?

Taip, tai II klasės įrankis (dviguba izoliacija). Jums nereikia kištukinio lizdo su įžeminimu.

Koks yra gręžtuvo triukšmo lygis?

Garso slėgio lygis yra 91,8 dB(A), o garso galios lygis - 102,8 dB(A) su 3 dB neapibrėžtimi. Dirbdami smūginį gręžimą, naudokite klausos apsaugos priemones.

Ar gręžtuvas tiekiamas su pagalbine rankena?

Taip, pateikiama šoninė rankena (8). Ji gali būti pasukama 360° maksimaliam patogumui, pritaikoma dešiniarankiams ir kairiarankiams.

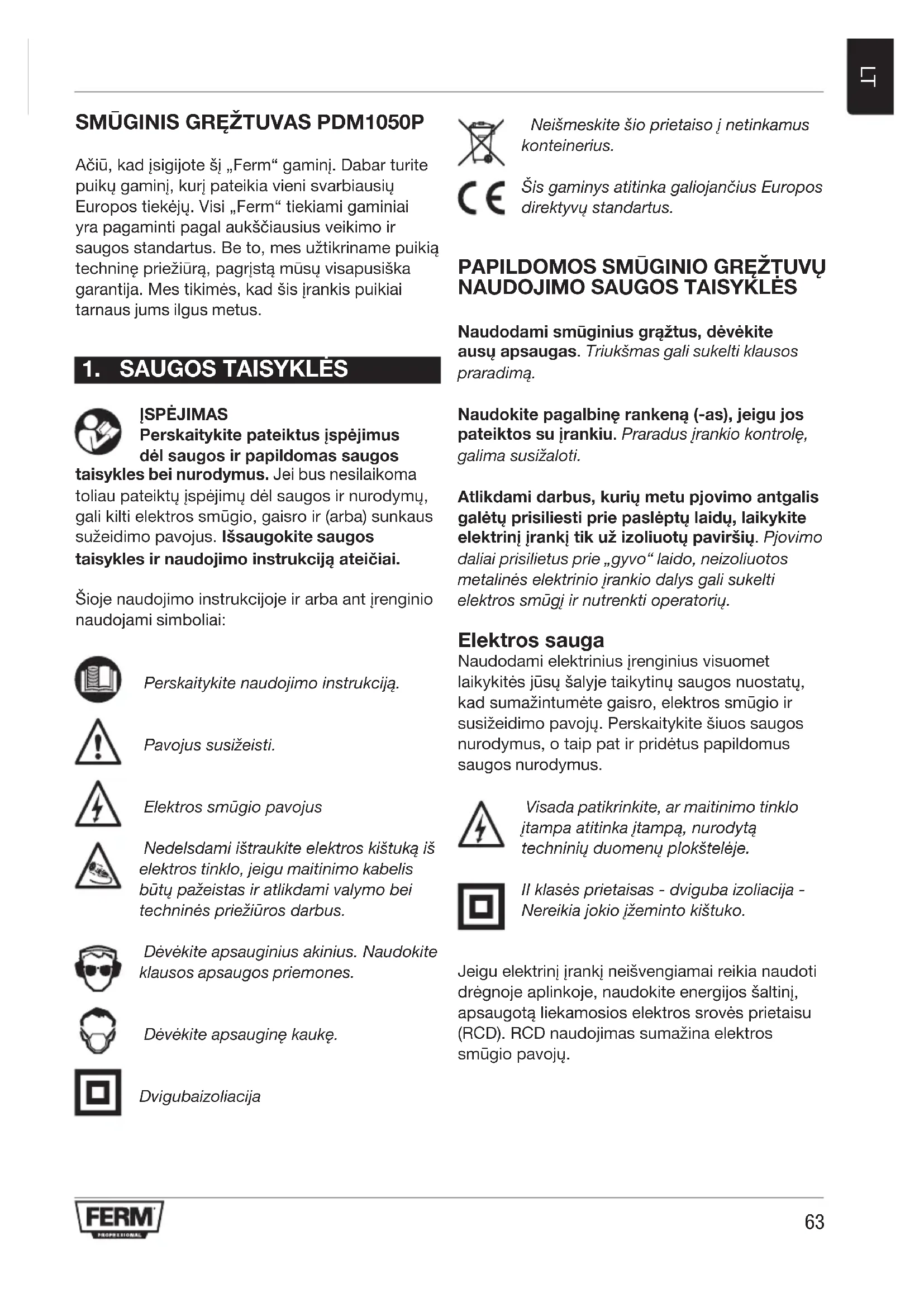

NAUDOJIMO INSTRUKCIJA PDM1050P Ferm

Aciu, kad isigijote sFerm" gaminj. Dabar turite puikugaminj, kur pateikia vieni svarbiausiu Europos tiekekju. Visi,Ferm"tiekiami gaminai yra pagaminti pagal auksciausius veikimo ir saugos standartus. Be to, mes uztikriname puikia technine prieziura, pagrsta musu visapusika garantija.Mes tikimes, kad sis jrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLES

ISPEJIMAS

Perskaitykite pateiktus ispejimus del saugos ir papildomas saugos

taisykles bei nurodymus. Jei bus nesilaikomatoliau pateiktj jspejimdu el saugos ir nurodymu, gali kiltie elektros smugio, gaisro ir (arba) sunkaus suzeidimo pavojus. Issaugokite saugostaisykles ir naudojimo instrukcija ateiicial.

Sioje naudiojimo instrukcijoje ir arba ant jrenginio naudiojami symboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susiziestei.

Elektros smugio pavojus

Nedelsdami istraukite elektros kistuk is elektros tinklo, jeigu maitinimo kabelis buty paazeistas ir atlikdami valymo bei technines prieziuros darbus.

Devekite apsauginius akinius. Naudokite klausos apsaugos priemones.

Dévèkite apsaugine kauke.

Dvigubaizoliacija

Neismeskite sio prietaiso j netinkamus konteinerius.

Sis gaminys atitinka galiojancius Europos direktyvy standartus.

PAPILDOMOS SMUGINIO GREZTUVU NAUDOJIMO SAUGOS TAISYKLES

Naudodami smuginius graztus, devekite ausu apsaugas. Triuksmas gali sukelti klausos praradima.

Naudokite pagalbine rankena (-as), jeigu jos pateiktos su jrankiu. Praradus jrankio kontrole, galima susizaloti.

Atlikdami darbus, kuriç metu p jovimo antgalis
galletu prisiliesti prie pasléptu laidu, laikykite
elektrinj irankj tik už izoliuotu paviršiu. Pjovimo
dalai prisilietus prie „gyvo“ laido, neizoliuotos
metalines elektrinio jrankio dalys gali sukelti
elektros smügi ir nutrenkti operatoriú.

Elettros sauga

Naudodami elektrinius jrenginius visuomet laikykites jusu salyje taikytinu saugos nuostatu, kadsumažintumete gaisro, elektros smugio ir susižeidimo pavoju. Perskaity kite siuos saugos nurodymus, o taip pat ir pridetus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodyta techniniyu duomeny plokstelje.

Il klases prietasas - dviguba izoliacija - Nereikia jokio jzeminto kištuko.

Jeigu elektrinj irankj neisvengiamai reikia naudoti dregnoje aplinkoje, naudokite energijos saltini, apsaugota liekamosios elektros sroves prietaisu (RCD). RCD naudojimas sumazina elektros smugio pavoju.

2. INFORMACIJA API [IRENGIN]

Numatytoi naudiojimo paskirtis

Sis smuginis greztuvas skirtas skylems medienoje, metale, plastike ir mure grezti, o taip pat smuginiam plutu ir betono grezimui.

Techninai duomenys

Elektros tinklo jtampa 220-240V~
Elektros tinklo dažnis 50Hz
Garios jvestis 710W
Greitis be apkrovos 0-3 200 /min
Smūgiavimo dažnis 0-51.200/min
Maks. griebtuvo dydis 13mm
Maks. gražto skersmuo
Mediena 25mm
Betonas 13mm
Plienas 10mm
Svoris 2.30kg
Triukšto vertës
Garso slëgis (LpA)	91,8 + 3 dB(A)
Garso galia (LwA)	102,8 + 3 dB(A)
Vibracijos vertës
Metalo grežimas, ah,d	6,128 + 1,5 m/§
Smūginis betono grežimas, ah,ld	7,218 + 1,5 m/§

Vibraciños lygis

Sioje naudojimo instrukcijoe nurodytas vibracijos lygis nustatyas atsižvelgiant j standartinj bandymo metodá, pateiktä EN 60745; ji galima naudoti palyginimui su kitais jrankiais ir preliminariam vibracijos poveikio jvertinimui naudojantirankj minetiems darbams atlikti

• naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai technijskai prižūrëtais priedais, poveikio lygis gali Ženkliai padideti
• kai jrankis yra isjungtas arba kaijis veikia, bet faktiskai nera naudojamas,poveikio lygis gali zenkliai sumazeti

Apsisaugokite nuo vibracijos poveikio, techniskai prižiūrèdami jrankj ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Siame tekste esantys skaičiai atitinka 2 psl. esancius bržinius.

A pav.

1. Kumstelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. Jungimo/isjungimo jungiklis
6. Sukimosi krypties nustatymo jungiklis
7. Sonine rankena
8. Funkcijos pasirinkimas: Smuginis grezimas
9. Funkcijos pasirinkimas: Grežimas

B pav.

1. Galiné mova
2. Priekiné mova

3. NAUDOJIMAS

Smüginj grežtuva naudojantis darbininkas
jrankj turi spausti labai nedidele jega.
Jrankj speudžiant per stipriai, gali perkaisti
variklis ir jrankis gali perdegti.

Soniné rankena

A pav.

Šonine rankena (8) galima sukti 360 kampu
aplink grežtuvo galvute, todél jrankj gali patogiai ir
saugiai naudoti ir kairiarankiai, ir dešiniarankiai.

• Atlaisvinkite šonine rankena (8), sukdami ja pries laikrodžio rodykle.
• Pasukite šonine rankenj norimpa padétj.
  Užveržkite rankená naujoje padětyje, sukdami je pagal laikrodžio rodykle

Gražtu keitimas ir iśemimas

A-B pav.

Pries pakeisdami antgalj, pirmiausiai istraukite elektros kistuk is maitinimo lizdo.

Naudodami jrankj, reguliariai tikrinkite gražtus. Atbukusius antgalius reikia pagalasti arba pakeisti naujs.

• Atverkite kumstelinj griebtuva (1), viena ranka sukdamipriekinemovag (12)pagal laikrodziorodykle, o kita tuo pat metu laikydami galine

mova (11) arba sukdami ja pries laikrodzio rodykle; jkiškite antgali j griebtuvo anga.

• Užveržkite antgali, sukdami priekině mová (12) pries laikrodžio rodykle, galine mová (11) tuo pat metu sukdami pagal laikrodžio rodykle.

Gylio stabdiklio nustatymas

A pav.

• Atlaisvinkite šonine rankena (8), sukdami ja pries laikrodžio rodykle.
• Prakiskite gylio stabdiklj (3) pro šoninës rankenosŽiedo anga.
• Slinkite liniuote, kol nustatysite norimä gylj.
• Tvirtai užveržkite varžta, sukdami jj pagal laikrodžio rodykle

Jungimo/Isjungimo jungiklis

A pav.

• Junkite jranki, paspausdami jjungimo/ ijsungimo jungikli (5). Atleidus jjungimo/ ijsungimo jungikli (5), jrankis issijungs.
• Sukimosi greitj galima reguliuoti smarkiau arba mažiau spaudžiant jjungimo/ispungimo jungiklj (5): spaudžiant smarkiau, greitis didès, o spaudžiant mažiau - mažes.

Fiksavimo mygtukas

A pav.

• Jungimo/i'sjungimo jungiklj (5) galite užfiku suoti: paspauskite jungimo/i'sjungimo jungiklj (5), tada paspauskite fiksavimo mygtukä (4).
• Jeigu jungiklj norite atlaisvinti, dar kartaspustelekite jjungimo/ɪsjungimo jungiklj (5).

Maksimalaus sukimosi greicio nustatymas A pav.

• Junkite jranki, paspausdami jjungimo/ isjungimo jungikli (5).
• Užfikuokite jjungimo/ɪsjungimo jungikli (5), paspausdami fiksavimo mygtuká (4).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties jrankui veikiant.

• Sukimo kryptis pries laikrodzio rodykle: perjunkite sukimo kairen/desinen jungiklj (7) j padeti "
• Sukimo kryptis pagal laikrodžio rodykle: perjunkite sukimo kairén/dešinen jungiklj (7) j padeti "

Funkcijos pasirinkimo jungiklis

A pav.

Noredami nesugadinti jrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai jrankis neveikia.

• Jeigu norite grežti, nustatykite funkcijos pasirinkimo jungikli (2) ties (10).
• Jeigu norite naudoti smūginio grežimo režima, nustatykite funkcijos pasirinkimo jungiklj (2) ties (9).

Patarimai naudotojui

Visada naudokite jranki su tvirtai priverzta sonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darba.

Demesio: graztai ir kaltai gali labai smarkiai jkaisti.

Grežimas ir smūginis grežimas

• Greždami dideles skyles, pavyzdžiui labai kieta betona, pradžioje naudokite mažesni antgali kontroliniai skylei išgrežti, o paskui naudokite reikiamo dydzio gražta.
• Tvirtai laiky kite jrankj abiem rankomis. Atkreipkite demesj, kad graztas gali uzstrigi ir jrankis gali staiga pasisukti (ypac greziant gilies skies).
• Stipriai nespauskite jrankio - leiskite jam pačiam atlikti darba.

4. TECHNINE PrieziURA

Pries atlikdami valymo ir technines prieziros darbus, visada isjunkite jj ir istraukite maitinimo laido kistuka is elektros lizdo.

Regulariai valykite prietaiso korpus sausa
sluoste, pageidautina po kiekvieno panaudojimo.
Ventiliacijos angos turi buti svarios: nedulkétos
ir nepurvinos. Isisenéjusi purva nuvalykite
minksta sluoste, suvilgyta muiluotame vandenyje.
Nenaudokite jokiü tirpikliu, pavyzdžuii, benzino,
alkoholio, amoniako ir panasiai, nes tokios
chemines medziagos gali sugadinti sintetines
irankio sudedamasias dalis.

GARANTIJA

Garantines salygas galite rasti atskirai pridetoje garantijos kortelèje.

APLINKOSAUGA

Sugedusius ir (arba) ismestus elektrinius arba elektroninius aparatus reikia pristatyj atitinkamus perdirbimo punktus.

TaikomatikEBslims

Neismeskite elektriniu jrankiu kartu su jprastomis buitinemis atliekomis. Atsižvelgiantj ES Direktyva 2012/19/EU del elektriniu ir elektroniniu irenginiu bei jos igyvendinima pagal nacionalinius teases aktus, visi elektrinai jrankiai privalo buti surenkami atskirai nuo buitiniu atlieku bei perdirbami tokiu budu, kad nebutu daromaŽala aplinkai. Gaminys ir naudojimo instrukcija gali buti keiciami. Techninai duomenys gali buti keiciami ne isankstinio jspejimo.
