MANUAL DE UTILIZARE PDM1050P Ferm

Vă mulţumim că aţi achiziţionat acest produs Ferm. Procedând astfel, aveţi acum un produs excelent, livrat de unul din cei mai importanţi furnizori din Europe. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de performanţă şi siguranţă. De asemenea, ca parte a losoei noastre, asigurăm servicii de asistenţă excelente şi o garanţie cuprinzătoare. Sperăm să utilizaţi cu plăcere acest produs în anii ce urmează.

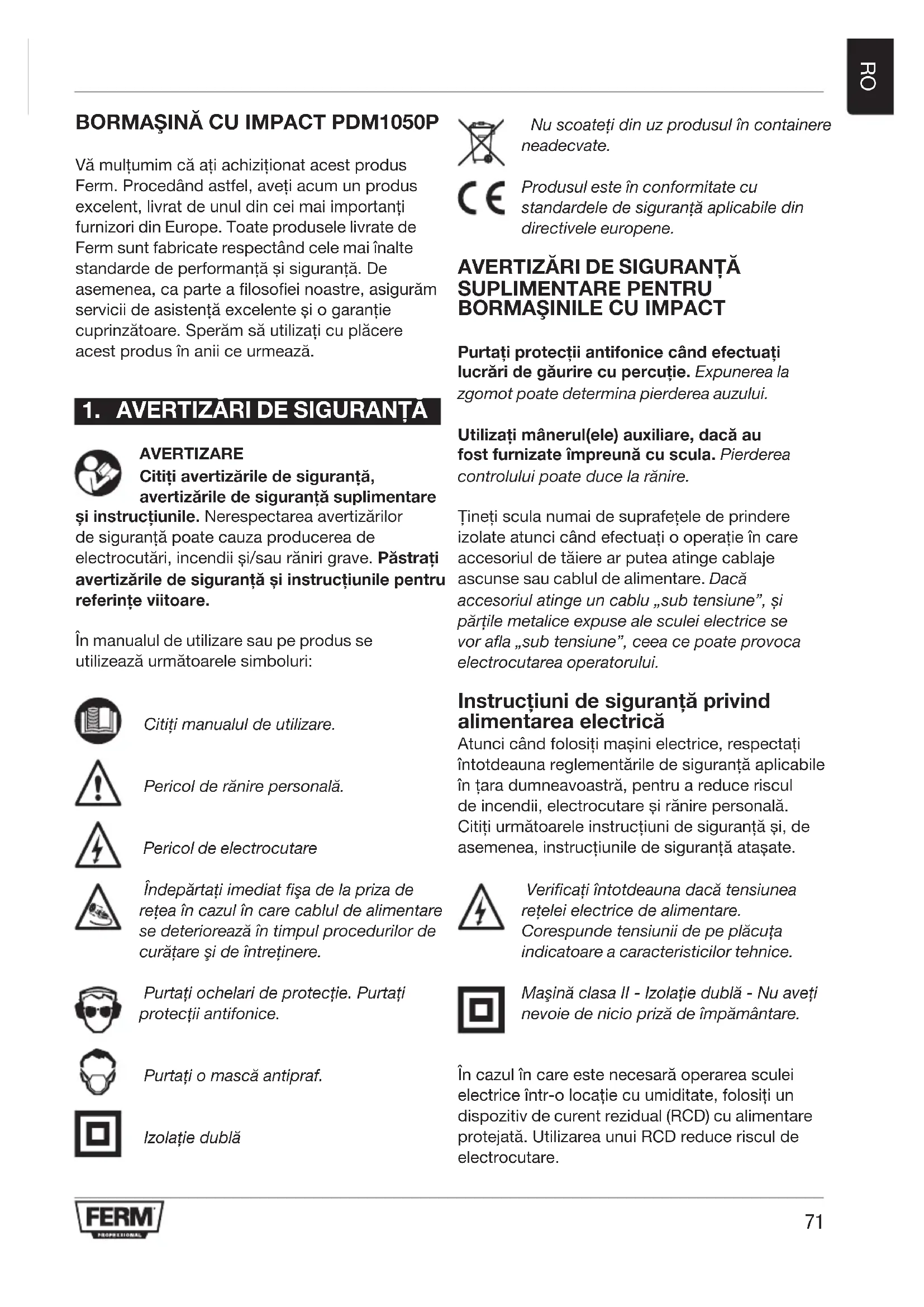

1. AVERTIZĂRI DE SIGURANŢĂ

AVERTIZARE Citiţi avertizările de siguranţă, avertizările de siguranţă suplimentare şi instrucţiunile. Nerespectarea avertizărilor de siguranţă poate cauza producerea de electrocutări, incendii şi/sau răniri grave. Păstraţi avertizările de siguranţă şi instrucţiunile pentru referinţe viitoare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

neadecvate. Produsul este în conformitate cu

Purtaţi protecţii antifonice când efectuaţi lucrări de găurire cu percuţie. Expunerea la zgomot poate determina pierderea auzului. Utilizaţi mânerul(ele) auxiliare, dacă au fost furnizate împreună cu scula. Pierderea

Ţineţi scula numai de suprafeţele de prindere izolate atunci când efectuaţi o operaţie în care accesoriul de tăiere ar putea atinge cablaje ascunse sau cablul de alimentare.

electrocutarea operatorului. Instrucţiuni de siguranţă privind alimentarea electrică Atunci când folosiţi maşini electrice, respectaţi întotdeauna reglementările de siguranţă aplicabile în ţara dumneavoastră, pentru a reduce riscul de incendii, electrocutare şi rănire personală. Citiţi următoarele instrucţiuni de siguranţă şi, de asemenea, instrucţiunile de siguranţă ataşate.

indicatoare a caracteristicilor tehnice.

În cazul în care este necesară operarea sculei electrice într-o locaţie cu umiditate, folosiţi un dispozitiv de curent rezidual (RCD) cu alimentare protejată. Utilizarea unui RCD reduce riscul de electrocutare.72

MAŞINĂ Domeniul de utilizare Bormaşina cu impact a fost proiectată pentru găurirea lemnului, metalului şi a materialelor plastice şi pentru găurirea cu percuţie a zidăriei şi a betonului. Specicaţii tehnice Tensiune reţea 220-240 V~ Frecvenţa prize 50 Hz Puterea de alimentare 710W Viteză la funcţionare în gol 0-3.200 /min Viteză impact 0-51.200 /min Dimensiune max. mandrină 13mm Diametru max. burghiu Lemn 25mm Beton 13mm Oţel 10mm Greutate 2.30 kg Valori ale zgomotului Presiune sonoră (L

) 91,8 + 3 dB(A) Putere acustică (L

) 102,8 + 3 dB(A) Valori ale vibraţiei Găurire în metal, a h,D 6,128 + 1,5 m/s

Găurire cu percuţie în beton, a h,ID 7,218 + 1,5 m/s

Nivelul vibraţiilor Nivelul emisiilor de vibraţii menţionat în acest manual de instrucţiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute, poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere Protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru. Descriere Numerele din text se referă la diagramele de la paginile 2. Fig. A

2. Comutator selectare funcţie

7. Comutator de selectare rotaţie stânga/dreapta

9. Selecţie funcţie: Găurire cu percuţie

10. Selecţie funcţie: Găurire

Bormaşinile cu impact necesită o presiune mică din partea operatorului. Presiunea excesivă aplicată pe scula poate duce la supraîncălzirea nedorită a motorului şi arderea aparatului acţionat. Mâner lateral Fig. A Mânerul lateral (8) poate rotit cu 360

în jurul capului port-burghiu, ceea ce permite operarea sigură şi confortabilă pentru utilizatorii stângaci şi dreptaci.

• Deşurubaţi mânerul lateral (8) prin rotire în sens antiorar.

• Rotiţi mânerul lateral în poziţia dorită.

• Strângeţi din nou mânerul lateral în poziţia dorită, rotind în sens orar Înlocuirea şi îndepărtarea accesoriilor de perforare Fig. A - B Înainte de a înlocui accesoriile, întâi scoateţi ştecherul de alimentare din priza de perete.73

În timpul utilizării controlaţi accesoriile periodic. Accesoriile uzate trebuie ascuţite sau înlocuite.

• Deschideţi mandrina (1) rotind manşonul frontal (12) în sens orar în timp ce ţineţi simultan manşonul din spate (11) sau îl rotiţi în sens antiorar şi introduceţi burghiul în deschiderea mandrinei.

• Strângeţi burghiul rotind manşonul frontal (12) în sens antiorar în timp ce ţineţi simultan manşonul din spate (11) sau îl rotiţi în sens orar. Setarea opritorului de adâncime Fig. A

• Deşurubaţi mânerul lateral (8) prin rotire în sens antiorar.

• Introduceţi opritorul de adâncime (3) în oriciul inelului de la mânerul lateral.

• Reglaţi opritorul la adâncimea dorită.

• Strângeţi din nou şurubul cu fermitate, rotind în sens orar Comutatorul pornire/oprire Fig. A

• Porniţi maşina apăsând comutatorul pornire/ oprire (5). După ce eliberaţi comutatorul pornire/oprire (5), maşina se va opri.

• Viteza de rotaţie poate reglată apăsând comutatorul pornire/oprire (5), mai ferm pentru creşterea vitezei de rotaţie sau cu presiune redusă pentru scăderea vitezei de rotaţie. Buton de blocare Fig. A

• Blocaţi comutatorul pornire/oprire (5) apăsând comutatorul pornire/oprire (5) şi apoi apăsând butonul de blocare (4).

• Pentru a elibera blocajul comutatorului, apăsaţi scurt comutatorul pornire/oprire (5). Reglarea vitezei maxime de rotaţii Fig. A

• Porniţi maşina apăsând comutatorul pornire/ oprire (5).

• Blocaţi comutatorul pornire/oprire (5), apăsând butonul de blocare (4). Schimbarea direcţiei de rotaţie Fig. A Nu schimbaţi direcţia de rotaţie în timpul utilizării.

• Direcţie de rotaţie în sens antiorar: mutaţi comutatorul dreapta/stânga (7) în poziţia „ ”.

• Direcţie de rotaţie în sens orar: mutaţi comutatorul dreapta/stânga (7) în poziţia „ ”. Comutator selectare funcţie Fig. A Pentru a evita defectarea maşinii, reglarea comutatorului de selectare a funcţiei (2) trebuie realizată numai când maşina nu este în funcţiune

• Setaţi comutatorul de selectare a funcţiei (2) în poziţia (10) pentru găurire.

• Setaţi comutatorul de selectare a funcţiei (2) în poziţia (9) pentru găurire cu percuţie. Sfaturi pentru utilizator Întotdeauna utilizaţi maşina cu mânerul lateral xat bine în poziţie - nu doar că veţi avea mult conform în timpul operaţiei, ci veţi lucra cu mai multă precizie. Atenţie: burghiele şi dălţile pot deveni foarte fierbinţi. Găurire şi găurire cu percuţie

• În cazul oriciilor mari, cum ar în beton foarte dur, începeţi prin utilizarea unui burghiu mai mic pentru găurirea pilot, apoi executaţi mărimea dorită.

• Ţineţi bine maşina cu 2 mâini. Ţineţi cont de faptul că burghiul se poate bloca din acest motiv, maşina se poate roti brusc (mai ales la executarea oriciilor adânci).

• Nu aplicaţi presiune excesivă asupra maşinii, lăsaţi maşina să execute operaţia.74

Înainte de curăţare şi întreţinere, opriţi alimentarea electrică a maşinii şi deconectaţi fişa cablului de alimentare de la priza de reţea. Curăţaţi regulat carcasa cu o cârpă moale, de preferat după ecare utilizare. Curăţaţi fantele de aerisire de praf şi murdărie. Îndepărtaţi murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiţi solvenţi precum benzină, alcool, amoniac, etc. Astfel de substanţe chimice vor deteriora componentele sintetice. GARANŢIE Condiţiile de garanţie pot găsite pe certicatul de garanţie inclus separat. MEDIU Aparatele electrice sau electronice deteriorate şi/sau defecte trebuie colectate în locurile de reciclare corespunzătoare. Numai pentru ţările din CE Nu aruncaţi echipamentele acţionate electric împreună cu gunoiul menajer. Conform Indicaţiei europene 2012/19/EU pentru echipamente electrice şi electronice uzate şi a implementării sale la nivel naţional, echipamentele acţionate electric scoase din uz trebuie colectate separat şi evacuate într-o manieră ecologică. Produsul şi manualul de utilizare pot suferi modicări. Specicaţiile se pot modica fără noticare prealabilă.75
