PDM1050P - Sähköpora Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköiskuporakone
Brändi	Ferm
Malli	PDM1050P
Virtalähde	220-240 V ~, 50 Hz
Ottoteho	710 W
Tyhjäkäyntinopeus	0-3200 rpm
Iskutaajuus	0-51200 iskua/min
Istukan max. halkaisija	13 mm
Porauksen maksimihalkaisija (puu)	25 mm
Porauksen maksimihalkaisija (betoni)	13 mm
Porauksen maksimihalkaisija (teräs)	10 mm
Paino	2,30 kg
Äänenpainetaso	91,8 dB(A) (epävarmuus 3 dB)
Äänitehotaso	102,8 dB(A) (epävarmuus 3 dB)
Tärinä (metallin poraus)	6,128 m/s² (epävarmuus 1,5 m/s²)
Tärinä (iskuporaus betoniin)	7,218 m/s² (epävarmuus 1,5 m/s²)
Lisäkahva	Kyllä, 360° käännettävä
Syvyydenrajoitin	Kyllä, säädettävä
Nopeudensäädin	Kyllä, liipaisimen paineella säädettävä
Vasen/oikea -pyörintä	Kyllä, kytkin
Isku-/poraustoiminto	Valinta kytkimellä
Kaksoiseristys	Kyllä, luokka II
Kytkimen lukitus	Kyllä, lukituspainike
Huolto	Puhdista pehmeällä, hieman kostealla liinalla (mieto saippua), älä käytä liuottimia
Takuu	Katso mukana toimitettu takuutodistus
Kierrätys	Älä heitä kotitalousjätteen sekaan, vie keräyspisteeseen

Usein kysytyt kysymykset - PDM1050P Ferm

Kuinka vaihtaa poranterä Ferm PDM1050P -porakoneessa?

Irrota ensin laite verkosta. Avaa istukka kiertämällä etummaista holkkia (12) myötäpäivään samalla pidellen takaholkkia (11), tai kiertämällä sitä vastapäivään. Aseta poranterä, ja kiristä kiertämällä vastapäivään samalla pidellen takaholkkia.

Kuinka säätää syvyydenrajoitinta?

Löysää sivukahvaa (8) kiertämällä sitä vastapäivään. Aseta syvyydenrajoitin (3) kahvan reikään. Säädä haluttuun syvyyteen ja kiristä kahva.

Kuinka kääntää pyörimissuunta?

Käytä liipaisimen lähellä olevaa vasen/oikea -pyörimiskytkintä (7). Älä koskaan vaihda pyörimissuuntaa työkalun käydessä.

Mikä on PDM1050P -porakoneen teho?

Porakoneen ototeho on 710 W jännitteellä 220-240 V~ ja taajuudella 50 Hz.

Mitä materiaaleja tällä porakoneella voidaan porata?

Sillä voidaan porata puuta (enintään 25 mm), betonia (enintään 13 mm iskutoiminnolla), terästä (enintään 10 mm) ja muovia.

Kuinka lukita liipaisin jatkuvaa käyttöä varten?

Paina käynnistys/pysäytyskytkintä (5) ja sitten lukituspainiketta (4) pitääksesi sen päällä. Avaaksesi lukituksen, paina kytkintä hetken ajan uudelleen.

Kuinka puhdistaa ja huoltaa porakonetta?

Irrota laite verkosta ennen puhdistusta. Puhdista kotelo pehmeällä, hieman kostealla liinalla (saippuavesi). Älä käytä bensiiniä, alkoholia tai ammoniakkia. Tarkista, ettei tuuletusaukot ole tukossa.

Onko porakone varustettu kaksoiseristyksellä?

Kyllä, se on luokan II työkalu (kaksoiseristys). Maa- tai suojakosketinta ei tarvita.

Mikä on porakoneen melutaso?

Äänenpainetaso on 91,8 dB(A) ja äänitehotaso 102,8 dB(A), epävarmuus 3 dB. Käytä kuulosuojaimia iskuporauksen aikana.

Toimitetaanko porakoneen mukana lisäkahva?

Kyllä, sivukahva (8) toimitetaan mukana. Se voidaan kääntää 360° maksimaalisen mukavuuden saavuttamiseksi, sopii oikea- ja vasenkätisille.

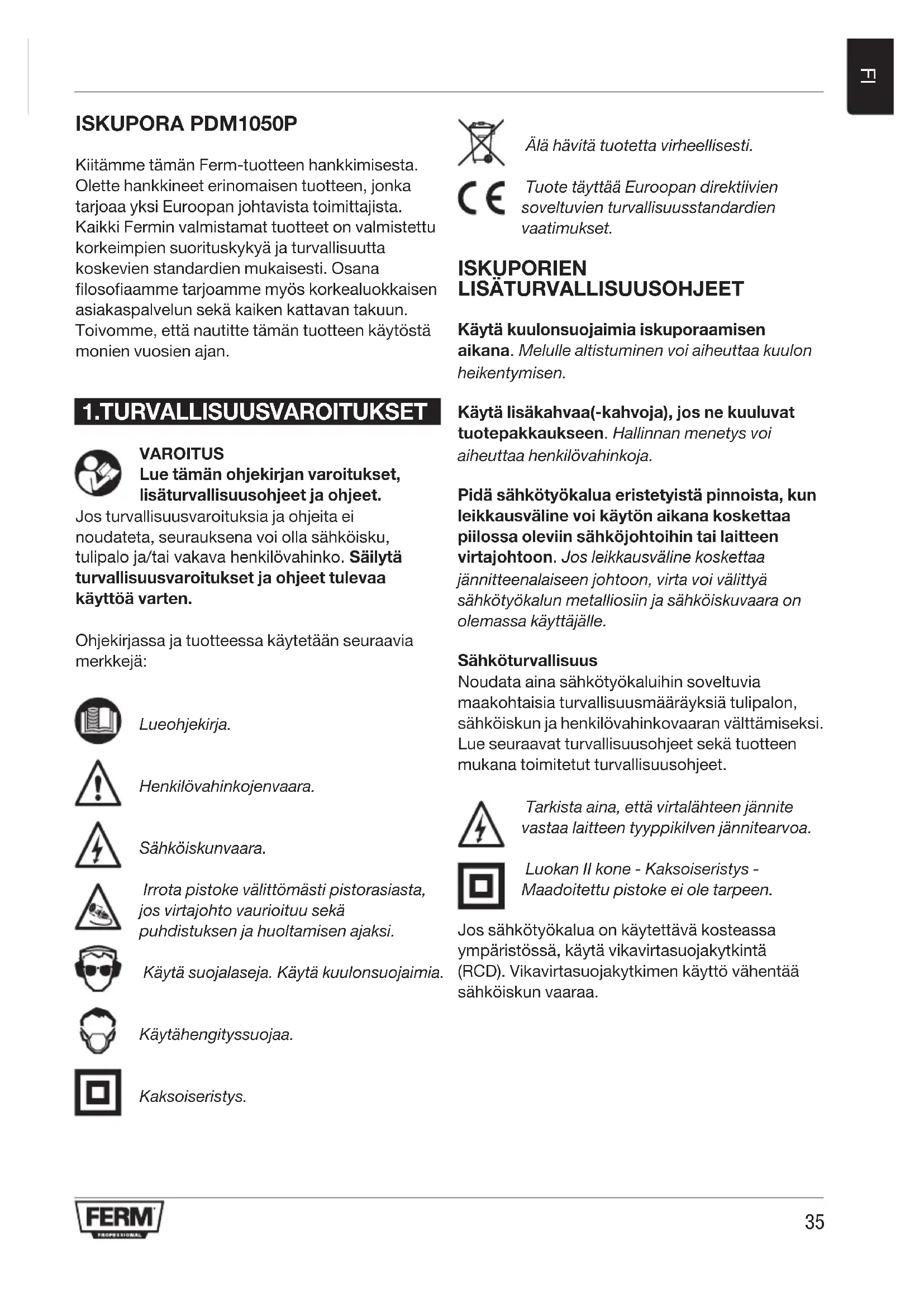

KÄYTTÖOHJE PDM1050P Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistetu korkeimpien suorituskyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, etta nautitte tämän tuotteen käytöstä monien vuosien ajan.

1.TURVALLISUUSVAROITUKSET

VAROITUS

Lue tāmān ohjekirjan varoitukset, lisāturvallisuusohjeet ja ohjeet.

Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/taivakava henkilovahinko. Säilytā turvallisuusvaroitukset ja ohjeet tulevaa käytöä varten.

Ohjekirjassa ja tuotteessa käytetän seuraavia merkkejä:

Lueohjekirja.

Henkilovahinkojenvaara.

Sahköiskunvaara.

Irrota pistoke valittomasti pistorasiasta, jos virtajohto vaurioituu sekä puhdistuksen ja huoltamisen ajaksi.

Käytä suojalaseja. Käytä kuulonsuojaimia.

Käytähengityssuoja.

Kaksoiseristys.

Ala havita tuotetta virheellisesti.

Tuote tayttä Europan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

ISKUPORIEN LISATURVALLISUUSOHJEET

Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.

Käytä lisäkahvaa(-kahvoja),Jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaa henkilövahinkoja.

Pida sähkötyökalua eristetyista pinnoista, kun leikkausväline voi kayton aikana koskettaa piilossa olevin sähkojohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jannitteenalaiseen johtoon, virta voi valittyä sähkötyökalun metalliosin ja sähköiskuvaara on olemassa kayttajalle.

Sähköturvallisuus

Noudata aina sahkötyokaluihin soveltuvia
maakohtaisia turvallisuusmaarayksiä tulipalon,
sahköiskun ja henkilovahinkovaaran välttamiseksi.
Lue seuraavat turvallisuusohjeet sekä tuotteen
mukana toimitetut turvallisuusohjeet.

Tarkista aina, etta virtalähteen jannite vastaa laitteen typpikilven jannitearvoa.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos sahkötyokalua on kaytettäv kosteassya ympäristössa, kayta vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen kayttö vahentäa sahköiskun vaaraa.

2. KONEEN TIEDOT

Käytötarkoitus

Iskuporakone on tarkoitetu reikien poraamiseen puuhun, metallin ja muovimateriaialeihin sekä iskuporaamiseen tiileen ja betoniin.

Tekniset tiedot

Verkkojännite 220-240V~

Verkkotaajuus 50Hz

Ottotoho 710W

Kuormittamaton nopeus 0-3 200 /min

Iskunopeus 0-51.200/min

Maks. istukan koko 13mm

Maks. poran halkaisija

Puu 25mm

Betoni 13mm

Teräs 10mm

Paino 2.30kg

Melutasö

Äänipaine (LPA) 91,8 + 3 dB(A)

Ääniteho (LwA) 102,8 + 3 dB(A)

Tärinä

Metallin paraaminen, ah,d 6,128 + 1,5 m/s²

Iskuporaus betoniin, ah,ID 7,218 + 1,5 m/s²

Tärinataso

Tässä ohjekirjassa annettu tärinataso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri tyokaluja ja sitä voidaan käyttaa tärinälle altistumisen alustavaan arvointiin, kun tyokaluva käytetän mainittuihin käytötkoituksiin

• jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käytämattomät ajat voivat huomattavasti laskea altistumistasa.

Sujaudu tärinān vaikutuksfila yllapitamallä tyokalua ja sen lisavarusteita, pidä kädet lampiminä ja kayta organisoituja työtoimenpiteita.

Kuvaus

Tekstin numerot viittaavat sivujen 2 kaavioihin.

Kuva A

1. Istukka
2. Toiminnon valintakytkin
3. Syvyysrajoitin
4. Lukituspainike
5. Virtakytkin
6. Vasen/oikea kiertokytkin
7. Sivukahva
8. Toiminnon valitseminen: Iskupora
9. Toiminnon valitseminen: Poraus

Kuva B

Iskuporat vaativat ainoastaan alhaisen käyttopaineen. Tyokaluun kohdistetu lian suuri paine voi johtaa moottorin ylikuumenemiseen ja kiertävän tyokalun palamiseen.

Sivukahva

Kuva A

Sivukahvaa (8) voidaan kiertäa 360^ poranpään ympäri, jolloin sen käytto on turvallista sekä vasen-etta oikeakatisille.

• Löysää sivukahvaa (8) käantämälä sitä vastapäivään.
• Kierrä sivukahva haluamaasi asentoon.
• Kirista sivukahva uudelleen uuteen asentoon kaantamalla sita myotopäivaan.

Poranterien vaihtaminen ja poistaminen Kuva A-B

Irota ensin pistoke pistorasiasta ennen teran vaihtamista.

Tarkista terat saannollisesti kayton aikana. Tylsat terat tulee teroittaa uudelleen tai vaihtaa.

• Avia istukka (1) käantämälla etulaippaa (12) myötapäivän pitämälla samalla takalaipasta (11) tai käntämälla sitä vastapäivän ja asettamalla terä istukan aukkoon.
  Kiristä terä käntämällä etulaippaa (12) vastapäivän pitämällä samalla takalaipasta (11) tai käntämällä sitä myötapäivän.

Syvyssrajoittimen asettaminen

Kuva A

• Löysää sivukahvaa (8) käantämällä sitä vastapäivään.
• Aseta syvyysrajoitin (3) reiän lapi sivukahvan renkaaseen.
  Liu'uta viivain haluamaasi syvvyteen.
• Kiristä ruuvi uudelleen käantämälä sitä myotapäivään.

Virtakytkin

Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (5). Kun virtakytkin (5) vapautetaan, kone kytkeytyy pois paälta.
• Kiertonopeutta voidaan saataa painamalla virtakytkintä (5) voimakkaammin nopeuden lisämiseksi tai vapauttamalla poinetta kiertonopeuden laskemiseksi.

Lukituspainike

Kuva A

• Voit lukita virtakytkimen (5) painamalla virtakytkimestä (5) ja painamalla sen jälkeen lukituspainiketta (4).
  Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (5) uudelleen.

Maksimikiertonopeud saatäminen

Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (5).
  Lukitse virtakytkin (5) painamalla lukituspainiketta (4).

Kiertosuunnan vaihtaminen Kuva A

Alà muuta kiertosuuntaa kayton aikana.

• Kierto vastapäivään: käännä vasen/oikea kiertokytkin (7) asentoon “”
• Kierto myotapäivään: kännä vasen/oikea kiertokytkin (7) asentoon "

Toiminnon valintakytkin

Kuva A

Välta koneen vauroituminen saatamalla toiminnon valintakytkintä (2) vain koneen ollessa pharmuneena.

• Aseta toiminnon valintakytkin (2) asentoon (10) poraamisen valitsemiseksi.
• Aseta toiminnon valintakytkin (2) asentoon (9) iskuporaamisen valitsemiseksi.

Käytöö koskevat vinkit

Käytä konetta aina sivukahva tiukasti paikoillaan - tällöin käyttomukavuus ja työskentelytarkkuus ovat parempia.

Huomio: porat ja taltat voivat kuimentua huomattavasti.

Poraaminen ja iskuporaaminen

Kun haluat tehdä suuria reikiä esimerkiksi erittäin kovaan betoniin, aloita ensin pienemmällä teräa koeporausta varten, poraasen jälkeen nimelliskokoon.
- Pida koneesta tiukasti kahdella kadellä. Huomaa, etta pora voi juuttua kiinni ja kaantya akkinaisesti (erityisesti syvi reikiä poratessa).
- Alä kohdista koneeseen suurta painetta, anna koneen hoitaa tehtävä.

4. HUOLTO

Sammuta kone ja irrota pistoke sahkoverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret saannollisesti pehmealla liinalla, mieluiten jokaisen kayttokerran jälkeen. Varmista, etta tuuletusaukoissa ei ole polyä tai likaa. Poista vaikeat tahrat kayttamalla saippuavahtoon dostutettua pehmea a liinaa. Alä kaytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisia komponentteja.

TAKUU

Takuuehdot loytyvat erillisesti takuukortista.

YMPÄRISTÖ

Vialiset ja/tai havitetyt sahkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskerayksiin.

Vain EU-maat

Alä havita sahkötyokaluja kotitalousjätteen mukana. Sahko- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sahkötyokalut tulee havittä erilliskeräyksessä ja ympäristöystävällisesti niiden kayttoiän paatyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisin tietoin voidaan tehdä muutoksia ilmoituksetta.
