PDM1050P - Furadeira elétrica Ferm - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto elétrica
Marca	Ferm
Modelo	PDM1050P
Alimentação	220-240 V ~, 50 Hz
Potência absorvida	710 W
Velocidade em vazio	0-3200 rpm
Taxa de impacto	0-51200 golpes/min
Diâmetro máx. do mandril	13 mm
Diâmetro máx. de perfuração (madeira)	25 mm
Diâmetro máx. de perfuração (concreto)	13 mm
Diâmetro máx. de perfuração (aço)	10 mm
Peso	2,30 kg
Nível de pressão sonora	91,8 dB(A) (incerteza 3 dB)
Nível de potência sonora	102,8 dB(A) (incerteza 3 dB)
Vibrações (perfuração metal)	6,128 m/s² (incerteza 1,5 m/s²)
Vibrações (perfuração impacto concreto)	7,218 m/s² (incerteza 1,5 m/s²)
Punho auxiliar	Sim, ajustável em 360°
Limitador de profundidade	Sim, ajustável
Variador de velocidade	Sim, por pressão no gatilho
Rotação esquerda/direita	Sim, comutador
Modo impacto / perfuração	Seleção por comutador
Isolamento duplo	Sim, classe II
Travamento do interruptor	Sim, botão de travamento
Manutenção	Limpe com um pano macio ligeiramente úmido (sabão neutro), não use solventes
Garantia	Consulte o certificado de garantia fornecido
Reciclagem	Não descarte com o lixo doméstico, deposite em um ponto de coleta

Perguntas frequentes - PDM1050P Ferm

Como trocar uma broca na furadeira Ferm PDM1050P ?

Primeiro, desligue o aparelho. Abra o mandril girando o anel dianteiro (12) no sentido horário enquanto segura o anel de travamento (11), ou girando no sentido anti-horário. Insira a broca, depois aperte girando no sentido anti-horário enquanto segura o anel de travamento.

Como ajustar o limitador de profundidade ?

Afrouxe o punho lateral (8) girando no sentido anti-horário. Insira o limitador de profundidade (3) no orifício do punho. Ajuste na profundidade desejada e, em seguida, aperte o punho.

Como inverter o sentido de rotação ?

Use o comutador de rotação esquerda/direita (7) localizado perto do gatilho. Nunca mude o sentido de rotação enquanto a ferramenta estiver funcionando.

Qual é a potência da furadeira PDM1050P ?

A furadeira tem uma potência absorvida de 710 W sob 220-240 V~ e 50 Hz.

Quais materiais podem ser perfurados com esta furadeira ?

Ela pode perfurar madeira (até 25 mm), concreto (até 13 mm com impacto), aço (até 10 mm) e plásticos.

Como travar o gatilho para funcionamento contínuo ?

Pressione o interruptor liga/desliga (5) e depois o botão de travamento (4) para mantê-lo. Para destravar, pressione brevemente o interruptor novamente.

Como limpar e manter a furadeira ?

Antes de qualquer limpeza, desligue o aparelho. Limpe a caixa com um pano macio ligeiramente úmido (água e sabão). Não use gasolina, álcool ou amônia. Verifique se as aberturas de ventilação não estão obstruídas.

A furadeira é equipada com isolamento duplo ?

Sim, é uma ferramenta classe II (isolamento duplo). Você não precisa de uma tomada com aterramento.

Qual é o nível sonoro da furadeira ?

O nível de pressão sonora é de 91,8 dB(A) e o nível de potência sonora de 102,8 dB(A), com uma incerteza de 3 dB. Use protetores auriculares ao perfurar com impacto.

A furadeira é fornecida com um punho auxiliar ?

Sim, um punho lateral (8) é fornecido. Ele pode ser orientado em 360° para máximo conforto, adaptável para destros e canhotos.

MANUAL DE UTILIZADOR PDM1050P Ferm

Obrigado por ter adquirido este produit da Ferm. Ao fazê-lo, adquiriu um excellente produits, fornecido por um dos principais fornecadoses da Europa. Todos os produits fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurarça. Como parte da)nossa filosofia, fornecemos también um excellente service de assistência ao cliente, apoiatedela.nossa garantia abrangida. Esperamos que aparece utilizes este produits durante muitos anos.

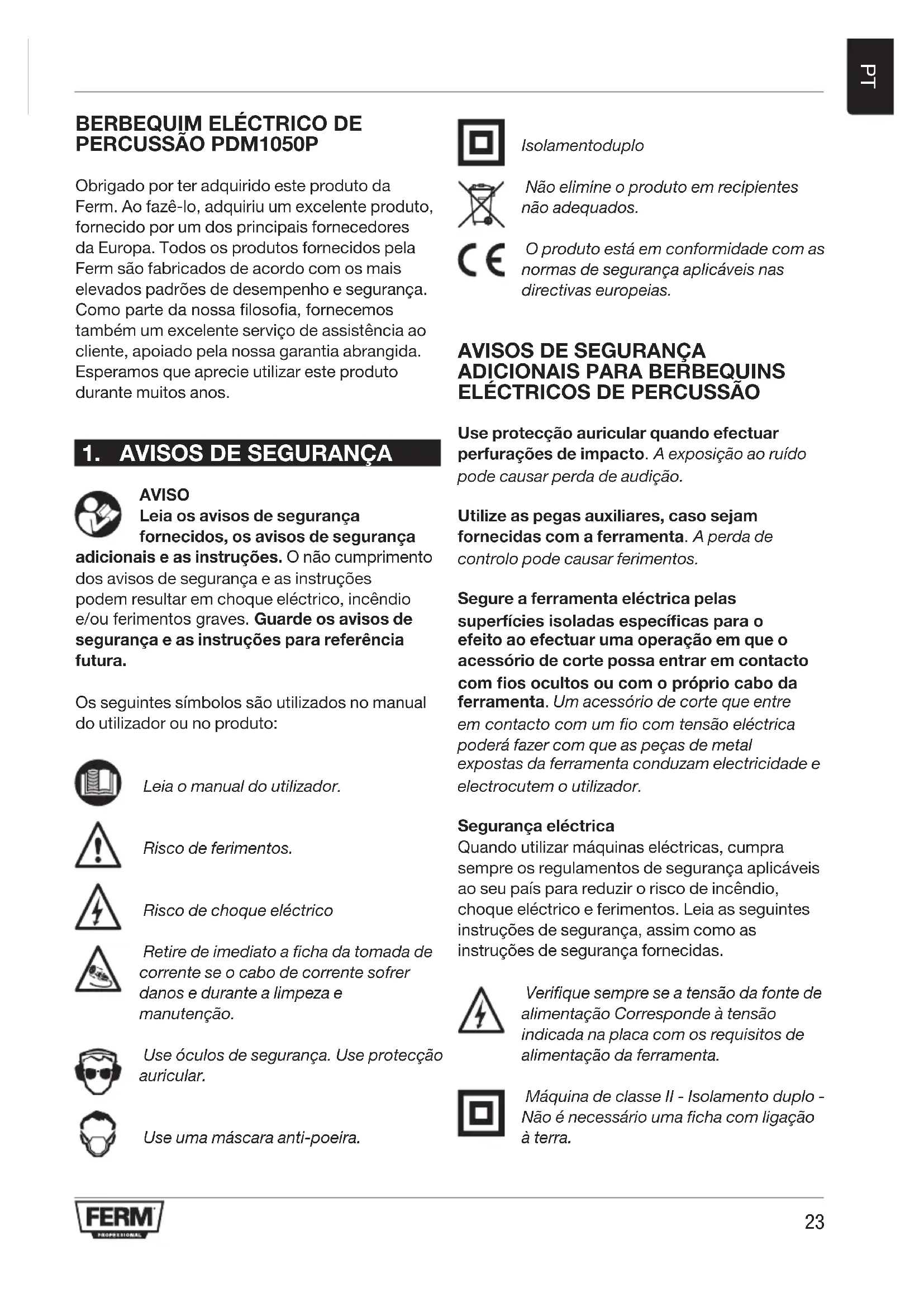

1. AVISOS DE SEGURANÇA

AVISO

Leia os avisos de segurarca fornecidos, os avisos de segurarca

adicionais e as instruções. O não cumprimento dos avisos de segurar e as instruções podem resultar emCHOque eletrico, incendio e/ou ferimentos graves.Garde os avisos de segurar e as instruções para referencia futura.

Os seguiñes símbolos são realizados no manual do'utilizar ou no produits:

Leia o manual do'utilizar.

Risco de ferimentos.

Risco deCHOque elctrico

Retire de immediato a ficha da tomada de corrente se o cabo de corrente sofrer danos e durante a limpeza e manutenção.

Use oculos de seguranca. Use protecao auricular.

Use umamaasca anti-poeira.

Isolamentoduplo

Não elimine o produits em recipientes não adequados.

O produit está em conformidade com as normas de segurar aplicáveis nas directivas europeias.

AVISOS DE SEGURANCA ADICIONAIS PARA BERBEQUINS ELECTRICOS DE PERCUSSAO

Use proteção auricular quando efectuar perfurações de impacto. A exposação ao ruído pode causar perda de audiência.

Utilize as pegas auxiliares, caso sejam fornecidas com a ferramenta. A perda de controlo pode causar ferimentos.

Segure a ferramenta eletrica pelas superficies isoladas espécicas para oefeito ao efectuar una operação em que o acessório de corte possa entrada em contacto com fios ocultos ou com oproprio cabo da ferramenta. Um acessório de corte que entre emcontacto com um fio com tensao eletrica poderafazer com que as peças de metal expostas da ferramenta conducham electricidade e electrocuent outilizador.

Segurarcaelectrica

Quando utiliser máquinas electricas, cumpra sempre os regulamentos de segurar a aplicáveis ao seu País para reduzir o risco de incência,CHOque eletrico e ferimentos. Leia as seguertes instruções de segurar, assim como as instruções de segurar fornecidas.

Verifique sempre se a tensão da fonte de alimentação Correponde à tensão indica na placá com os requisitos de alimentação da ferramenta.

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

Se não for possível fazeretrabalhar comuma ferramenta electrica num local humido,utilize uma fonte de alimentação protegida por umdispositivo de corrente residual (DCR).Autilização de um DCR reduz o risco deCHOQUEeletrico.

2. INFORMAÇões SOBRE A MAQUINA

Utilização pretendida

O berbequim eletrico de percussao fou concebido para fazer furos em madeira, metal e plastico para perfuracao com martelo em tijolo e betao.

Especificações tíncicas

Tensão do sector 220-240V~
Frequência de rede 50Hz
Alimentação 710W
Velocidade semarga 0-3.200/min
Velocidade de impacto 0-51.200/min
Tamanho max. do mandril 13mm
Diâmetro Tmax. da broca
Madeira 25mm
Betão 13mm
Aço 10mm
Peso 2.30kg
Valores de ruido
Pressão acústica (LpA) 91,8 + 3 dB (A)
Potência acústica (LwA)	102,8 + 3 dB (A)
Valores de vibração
Perfurar metal, ah,d	6.128 + 1.5 m/s2
Perfuração de impacto em betão, ah, ID	7.218 + 1,5 m/s2

Nível de vibração

O[nivel de emissão de vibrações indicado ntheste manual de instruções foi medico de acordo com um teste padrão indicado em EN 60745; pode serutilizzato para compararuma ferramentacomoutra e comoavaliação preliminar da exposicao à vibrations quandoutilizaraferramenta para as aplicaçõesmentionadas

• utilizes a ferramenta para outras aplicacoes ou com outros acessórios com uma manutenção deficiente, podeLERar consideravelmente o nivel de exposicao
• quando a ferramenta é desligada ou quando está a functionar, mas não efectua o trabalho correctamente, pode reduzir consideravelmente o;nível de exposicao Proteja-se contra os efeitos da vibracao, atraves de uma manutencao da ferramenta e os respectivos acessórios, mantendo as maoes quentes e organizear os seuis padrões de trabalho.

Descrição

1. Mandril
2. Interruption de seleção de função
3. Batente de profundidade
4. Botão de desbloqueio
5. Interruptor para ligar/desligar
6. Interruptor rotativo para a esquerda/direita
7. Pega lateral
8. SeLECTIONAR funcao: Perfuração com martelo
9. SeLECTIONARfuncao:Perfuracao

Fig.B

1. Manga traseira
2. Manga dianteira

3. FUNCIONAMENTO

Os berbequins eletricos de percussaorequirem uma pressao minima por parte do operador. O excesso de pressao na ferramenta pode dar origem asobreaquecidoamento do motor e incineracao da ferramenta actionada.

Pega lateral

Fig. A

A pega lateral (8) pode ser rodada num ângulo de 360^ em torno do cabeçote porta-brocas, permitindo um functiimento seguro e comfortsavel, tanto para utilizesores esquerdinos como destros.

• Desaperte a pegalateral (8),rodando-a para a esquerda.
• Rode a pegalateralparaaposicaopretendida.
• Volte a aperture a pega lateral para a nova posicao, rodando-o para a direita

Substituir e retiring brocas

Fig. A - B

Antes de substituir as brocas, retire primeiro a ficha de alimentacao da tomada de parede.

Inspeccione as brocas com regularidade durante a utilização. As brocas rombas devem afiadas novamente ou substituidas.

• Abra o mandril (1) rodando a manga dianteira (12) para a direita ao mesmo tempo que segura na manga traseira (11) ou roda-a para a esquerda e insira a broca na abertura do mandril.
• Aperte a broca, rodando a manga dianteira (12) para a esquerda ao mesmo tempo que segura a manga traseira (11) ou roda-a para a direita.

Definir o batente de profundidade

Fig. A

Desaperte a pegalateral (8),rodando-a para a esquerda.
- Insira o batente de profundidade (3) através do orificio no anel da pega lateral.
- Deslize a regua para a profundidade pretendida.
- Volte a aperture o parafuso com firmeza, rodando-o para a direita

Interruptor para ligar/desligar

Fig. A

• Prima o interruptor para ligar/desligar para ligar amaids (5). Se libertar o interruptor para ligar/desligar (5), amaids desiga-se.
• A velocidade de rotação pode ser ajustada premindo o interruptor para ligar/desligar (5) com mais fora, aumento a velocidade de rotação ou a pressão de abertura para reduzir a velocidade de rotação.

Botão de bloqueio

Fig. A

• Pode bloquear o interruptor para ligar/desligar (5) premindo o interruptor para ligar/desligar (5) e, em seguida, premindo o botão debloqueio (4).
• Para libertar a patilha de bloqueio do interruptor, prima ligeiramente o interruptor para ligar/desligar (5).

Ajustar a velocidade Tmaxa de rotação

Fig. A

• Prima o interruptor para ligar/desligar para ligar aquina (5).
• Prima o botão de desbloqueio (4) para bloquear o interruptor para ligar/desligar (5).

Mudar a direcção de rotação

Fig. A

Não altere a direcção da rotação durante a utilização.

• Direção da rotação para a esquerda: rode o interruptor de rotação para a esquerda/direita (7) para “.”
• Direção da rotação para a direita: rode o interruptor de rotação para a esquerda/direita (7) para “.”

Interruptor de seleção de funcao

Fig. A

Para evaporar danos na boa, o ajuste do interruptor de selecao de funcaoes (2) deve ser efectuado apenas quando a boa nao estiver a funcar.

• Defina o interruptor de selecao de funcaoes (2) para (10) para o modo de perfuracao.
• Defina o interruptor de selecao de funcaoes (2) para (9) para o modo de perfuracao com martelo.

Suggestoes para outilizador

Utilize sempre a boa com a pega lateral fixa no respectivo local - isso irá permitir-lhe não so travaíhar com maior conferto, como también irá travaíhar com maior rigor.

Aviso: as brocas e cinzeis podem ficar muito quentes.

Perfuração e perfuração com martelo

• Para orificios grandes, por exemplo, em betão muito duro, comece por uma broca mais pequena para efectuar um teste primeiro e deposites perfure com o tamanho nominal.
• Secure a boa com firmeza com as 2 mês. Tenha em atençao que a broca pode encravar e porque a boa pode deslocar-se de subito (especialmente se fazer furos mais profundos).
• Não aplicou demasiada pressão na区管委会, deixe-a executar o trabalho.

4. MANUTENÇA

Antes de efectuar a limpeza e a manutenção, deslgue sempre a boaina e retire a ficha da tomada de corrente.

Limpe a carcaça da区内a macina com regularidade com um pano maco, de preferência antes cadautilização. Certifique-se de que as aberturas de ventilação não tem po ou sujidade. Retire a sujidade muito persistente com um pano maco humedecido comágua de sabão. Não utilize solventes, como gasolina, alcool, amoniaco, etc. Este tipo de produits químicos danificam os componentes sintéticos.

GARANTIA

As condições da garantia está disponible no cartão da garantia fornecido em分开o.

AMBIENTE

Os apareiros electricos ou electrónicos defeituos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os País da CE

Não elimine as ferramentas electricas em Conjunto com os resíduos domesticos. De acordo com a direciva europeia 2012/19/EU sobre resíduos de equipamentos electricos e electrónicos e a respectiva implementação na leição Nacional, as ferramentas electricas que não sejam realizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. O equipamento e o manual do utilizesador está sujeitos a alterações sem avis prévio. As espécicações podem ser alteradas sem avis prévio.
