LIETOŠANAS INSTRUKCIJA PDM1050P Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

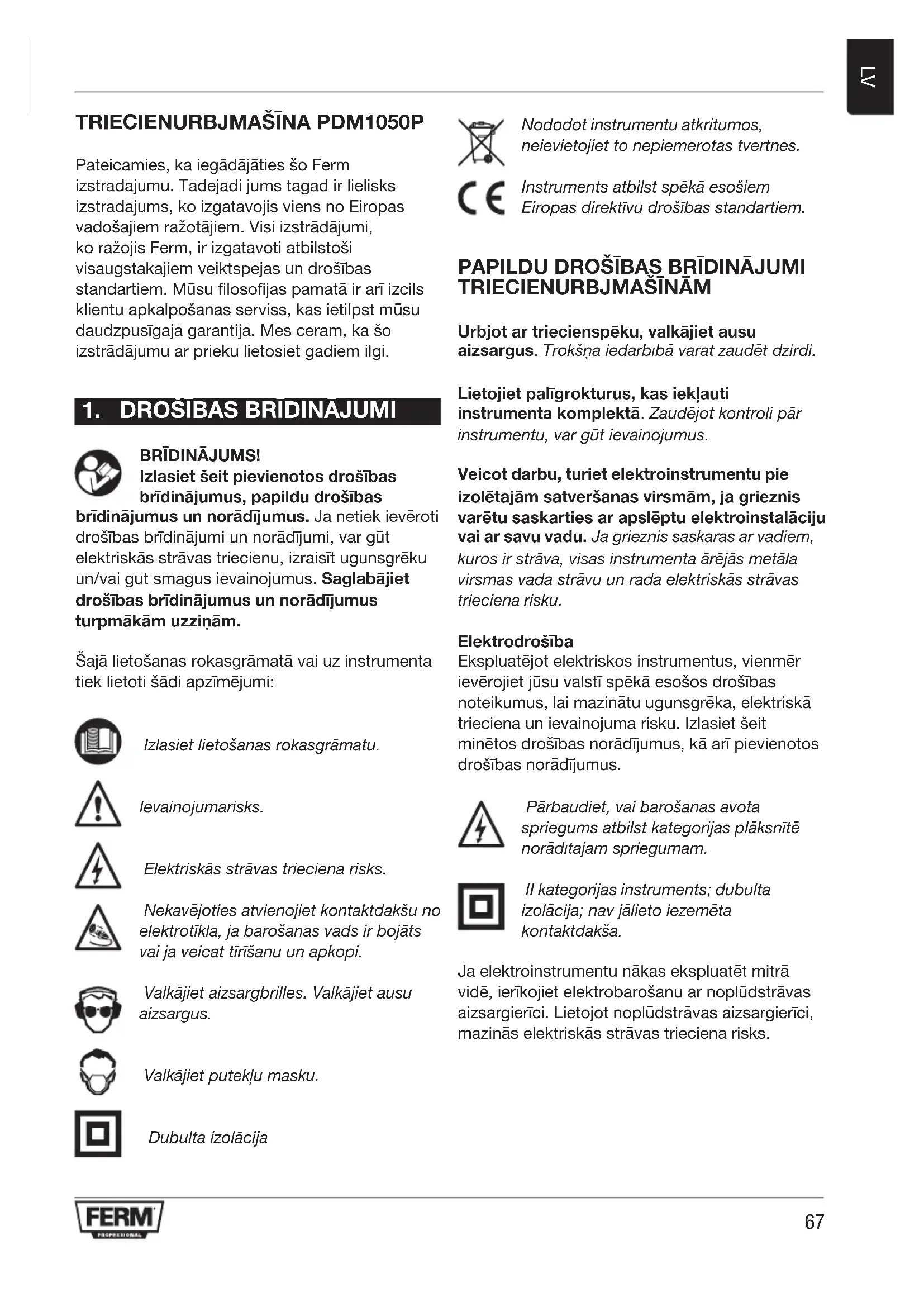

1. DROŠĪBAS BRĪDINĀJUMI

BRĪDINĀJUMS! Izlasiet šeit pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un norādījumus. Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošības brīdinājumus un norādījumus turpmākām uzziņām. Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi: Izlasiet lietošanas rokasgrāmatu. Ievainojuma risks. Elektriskās strāvas trieciena risks. Nekavējoties atvienojiet kontaktdakšu no elektrotīkla, ja barošanas vads ir bojāts vai ja veicat tīrīšanu un apkopi. Valkājiet aizsargbrilles. Valkājiet ausu aizsargus. Valkājiet putekļu masku. Dubulta izolācija Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs. Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem.

Urbjot ar triecienspēku, valkājiet ausu aizsargus. Trokšņa iedarbībā varat zaudēt dzirdi. Lietojiet palīgrokturus, kas iekļauti instrumenta komplektā. Zaudējot kontroli pār instrumentu, var gūt ievainojumus. Veicot darbu, turiet elektroinstrumentu pie izolētajām satveršanas virsmām, ja grieznis varētu saskarties ar apslēptu elektroinstalāciju vai ar savu vadu. Ja grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku. Elektrodrošība Ekspluatējot elektriskos instrumentus, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, elektriskā trieciena un ievainojuma risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus. Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam. II kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša. Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks.68

Paredzētā lietošana Šis instruments ir paredzēts urbšanai koksnē, metālā un plastmasā, kā arī ķieģeļu un betona triecienurbšanai. Tehniskie dati Elektrotīkla spriegums 220-240 V~ Elektrotīkla frekvence 50 Hz Ieejas jauda 710 W Ātrums bez noslodzes 0-3000 /min Triecienu biežums 0-51.200 /min Maks. spīļpatronas izmērs 13 mm Maks. urbšanas diametrs koksnē 25 mm betonā 13 mm tēraudā 10 mm Svars 2.30 kg Trokšņa vērtības Skaņas spiediens (L

) 102,8 + 3 dB(A) Vibrāciju vērtības urbšana metālā, a h,D 6,128 + 1,5 m/s

Vibrāciju līmenis Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 60745, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai: - vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope; - vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā. Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu. Apraksts Tekstā norādītie numuri attiecas uz 2. lpp. redzamajiem attēliem. A. att.

2. funkciju izvēles slēdzis

5. ieslēgšanas/izslēgšanas slēdzis

7. kreisās/labās puses rotācijas slēdzis

9. funkcijas izvēle: triecienurbšana

10. funkcijas izvēle: urbšana

11. aizmugurējā uzmava

12. priekšējā uzmava

Triecienurbšanas laikā instruments ir pavisam nedaudz jāpiespiež. Pārmērīgi spiežot uz instrumenta, dzinējs var pārkarsēties un instruments var sadegt. Sānu rokturis A. att. Sānu rokturi (8) var pagriezt par 360

apkārt urbšanas galviņai, tādējādi darbs ir drošs un ērts, ekspluatējot instrumentu gan ar labo, gan ar kreiso roku.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulksteņrādītāja virzienam.

• Pagrieziet sānu rokturi vajadzīgajā pozīcijā.

• Pievelciet sānu rokturi jaunajā pozīcijā, griežot to pulksteņrādītāja virzienā. Urbšanas uzgaļu nomainīšana un noņemšana A.-B. att. Pirms uzgaļu nomainīšanas vispirms atvienojiet kontaktdakšu no barošanas kontaktligzdas. Ekspluatācijas laikā regulāri pārbaudiet uzgaļus. Neasi uzgaļi ir jāuzasina vai jānomaina.69

• Atveriet spīļpatronu (1), griežot priekšējo uzmavu (12) pulksteņrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu (11) vai griežot to pretēji pulksteņrādītāja virzienam, un ievietojiet uzgali spīļpatronas atverē.

• Pievelciet uzgali, griežot priekšējo uzmavu (12) pretēji pulksteņrādītāja virzienam, vienlaikus turot aizmugurējo uzmavu (11) vai griežot to pulksteņrādītāja virzienā. Dziļuma aiztura uzstādīšana A. att.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulksteņrādītāja virzienam.

• Ievietojiet dziļuma aizturi (3) caur atveri sānu roktura skavā.

• Bīdiet lineālu līdz vajadzīgajam dziļumam.

• No jauna cieši pievelciet skrūvi, griežot to pulksteņrādītāja virzienā. Ieslēgšanas/izslēgšanas slēdzis A. att.

• Ieslēdziet instrumentu, nospiežot ieslēgšanas/ izslēgšanas slēdzi (5). Atlaižot ieslēgšanas/ izslēgšanas slēdzi (5), instruments tiek izslēgts.

• Rotācijas ātrumu var regulēt ar ieslēgšanas/ izslēgšanas slēdzi (5) - ātrumu palielina, nospiežot slēdzi spēcīgāk, ātrumu samazina, atlaižot slēdzi vaļīgāk. Bloķēšanas poga A. att.

• Ieslēgšanas/izslēgšanas slēdzi (5) var nobloķēt, nospiežot ieslēgšanas/izslēgšanas slēdzi (5) un tad nospiežot bloķēšanas pogu (4).

• Lai atbloķētu slēdzi, vēlreiz īsi nospiediet ieslēgšanas/izslēgšanas slēdzi (5). Maksimālā rotācijas ātruma regulēšana A. att.

• Ieslēdziet instrumentu, nospiežot ieslēgšanas/ izslēgšanas slēdzi (5).

• Nobloķējiet ieslēgšanas/izslēgšanas slēdzi (5), nospiežot bloķēšanas pogu (4). Rotācijas virziena mainīšana A. att. Ekspluatācijas laikā nemainiet rotācijas virzienu.

• Rotācija pretēji pulksteņrādītāja virzienam: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā “ ”.

• Rotācija pulksteņrādītāja virzienā: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā

Funkciju izvēles slēdzis A. att. Lai nesabojātu instrumentu, funkciju izvēles slēdzi (2) var regulēt tikai tad, kad instruments ir izslēgts.

• Lai aktivizētu urbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā (10).

• Lai aktivizētu triecienurbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā (9). Noderīgi padomi Strādājiet ar instrumentu tikai tad, ja ir uzstādīts sānu rokturis - tādējādi darbu var paveikt ne vien ērtāk, bet arī precīzāk. Uzmanību! Urbji un kalti var ārkārtīgi sakarst Urbšana un triecienurbšana

• Lai izurbtu lielus caurumus, piemēram, ļoti cietā betonā, vispirms izurbiet priekšcaurumu ar mazāku uzgali, pēc tam urbiet ar attiecīgā izmēra uzgali.

• Stingri turiet instrumentu ar abām rokām. Ņemiet vērā, ka urbjmašīna var iestrēgt, kā rezultātā tā var negaidīti sagriezties (īpaši urbjot dziļus caurumus).

• Nespiediet pārāk spēcīgi uz instrumenta, ļaujiet tam darboties savā gaitā.70

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un kontaktdakša ir jāatvieno no barošanas avota. Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Ļoti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida ķīmiskās vielas sabojās sintētiskās detaļas. GARANTIJA Garantijas nosacījumi ir izklāstīti atsevišķā garantijas kartē, kas pievienota šai rokasgrāmatai.

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā. Tikai EK valstīm Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā. Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.71
