Produkta veids	Elektriskā triecienurbjmašīna
Zīmols	Ferm
Modelis	PDM1049P
Tīkla spriegums	220-240 V~
Tīkla frekvence	50 Hz
Patērētā jauda	710 W
Tukšgaitas ātrums	0 – 3 200 /min
Triecienu skaits	0 – 51 200 /min
Patronas diametrs	13 mm
Maksimālais urbšanas diametrs – Koksne	25 mm
Maksimālais urbšanas diametrs – Betons	13 mm
Maksimālais urbšanas diametrs – Tērauds	10 mm
Svars	2,20 kg
Skaņas spiediena līmenis (LPA)	91,38 dB(A) ± 3 dB
Skaņas jaudas līmenis (LWA)	102,38 dB(A) ± 3 dB
Vibrācija – Urbšana metālā (ah,D)	2,640 ± 1,5 m/s²
Vibrācija – Triecienurbšana betonā (ah,ID)	13,363 ± 1,5 m/s²
Paredzētais pielietojums	Urbšana koksnē, metālā, plastmasā un triecienurbšana ķieģeļos un betonā
Barošana	Tīkls (ar kabeli)
Dubultā izolācija	Jā (II klase)
Sānu rokturis	Rotējams par 360°
Dziļuma atduris	Jā, regulējams
Apkope un tīrīšana	Tīriet korpusu ar mīkstu drāniņu un ziepjūdeni. Neizmantojiet agresīvus līdzekļus.
Garantija	Garantijas sertifikāts piegādāts atsevišķi

Bieži uzdotie jautājumi - PDM1049P Ferm

Kā nomainīt urbi uz urbjmašīnas PDM1049P ?

Vispirms atvienojiet instrumentu. Atveriet patronu, pagriežot priekšējo uzmavu pulksteņrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu, vai pagriežot to pretēji pulksteņrādītāja virzienam. Ievietojiet urbi, pēc tam pievelciet, pagriežot priekšējo uzmavu pulksteņrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu.

Kā noregulēt dziļuma atduri?

Atskrūvējiet sānu rokturi, pagriežot pretēji pulksteņrādītāja virzienam. Ievietojiet dziļuma atduri roktura caurumā, bīdiet to vēlamajā dziļumā, tad pievelciet skrūvi, pagriežot pulksteņrādītāja virzienā.

Kā izmantot triecienurbšanas funkciju (āmurs)?

Pārliecinieties, ka mašīna ir izslēgta. Iestatiet funkciju izvēles slēdzi uz perforatora simbola, lai urbtu betonā un ķieģeļos. Regulējiet slēdzi tikai tad, kad mašīna ir apstājusies.

Kā mainīt griešanās virzienu?

Nekad nemainiet griešanās virzienu darbības laikā. Izmantojiet kreisā/labā griešanās slēdzi, kas atrodas pie slēdža. Bīdiet to pa kreisi, lai iegūtu griešanos pretēji pulksteņrādītāja virzienam, un pa labi, lai iegūtu griešanos pulksteņrādītāja virzienā.

Kā bloķēt ieslēgšanas/izslēgšanas slēdzi?

Nospiediet ieslēgšanas/izslēgšanas slēdzi, pēc tam iespiediet bloķēšanas pogu, lai to turētu ieslēgtu. Lai atbloķētu, vēlreiz īsi nospiediet slēdzi.

Kā regulēt griešanās ātrumu?

Ātrums ir mainīgs: jo spēcīgāk nospiežat ieslēgšanas/izslēgšanas slēdzi, jo lielāks ir ātrums. Varat arī bloķēt slēdzi vēlamajā ātrumā, izmantojot bloķēšanas pogu.

Kādi ir maksimālie urbšanas diametri?

Koksne: 25 mm, Betons: 13 mm, Tērauds: 10 mm. Vienmēr izmantojiet piemērotu urbi un sāciet ar mazu diametru cietiem materiāliem.

Kā tīrīt urbjmašīnu?

Pirms tīrīšanas atvienojiet kontaktdakšu. Tīriet korpusu ar mīkstu drāniņu, kas viegli samitrināta ar ziepjūdeni. Nekad neizmantojiet benzīnu, spirtu vai amonjaku. Regulāri pārbaudiet ventilācijas atveres.

Kāda ir urbjmašīnas PDM1049P jauda?

Patērētā jauda ir 710 W. Tā darbojas ar tīkla spriegumu 220-240 V~ un frekvenci 50 Hz.

Vai urbjmašīnai ir garantija?

Jā, garantijas nosacījumi ir detalizēti aprakstīti garantijas sertifikātā, kas piegādāts kopā ar instrumentu. Saglabājiet to pretenziju gadījumā.

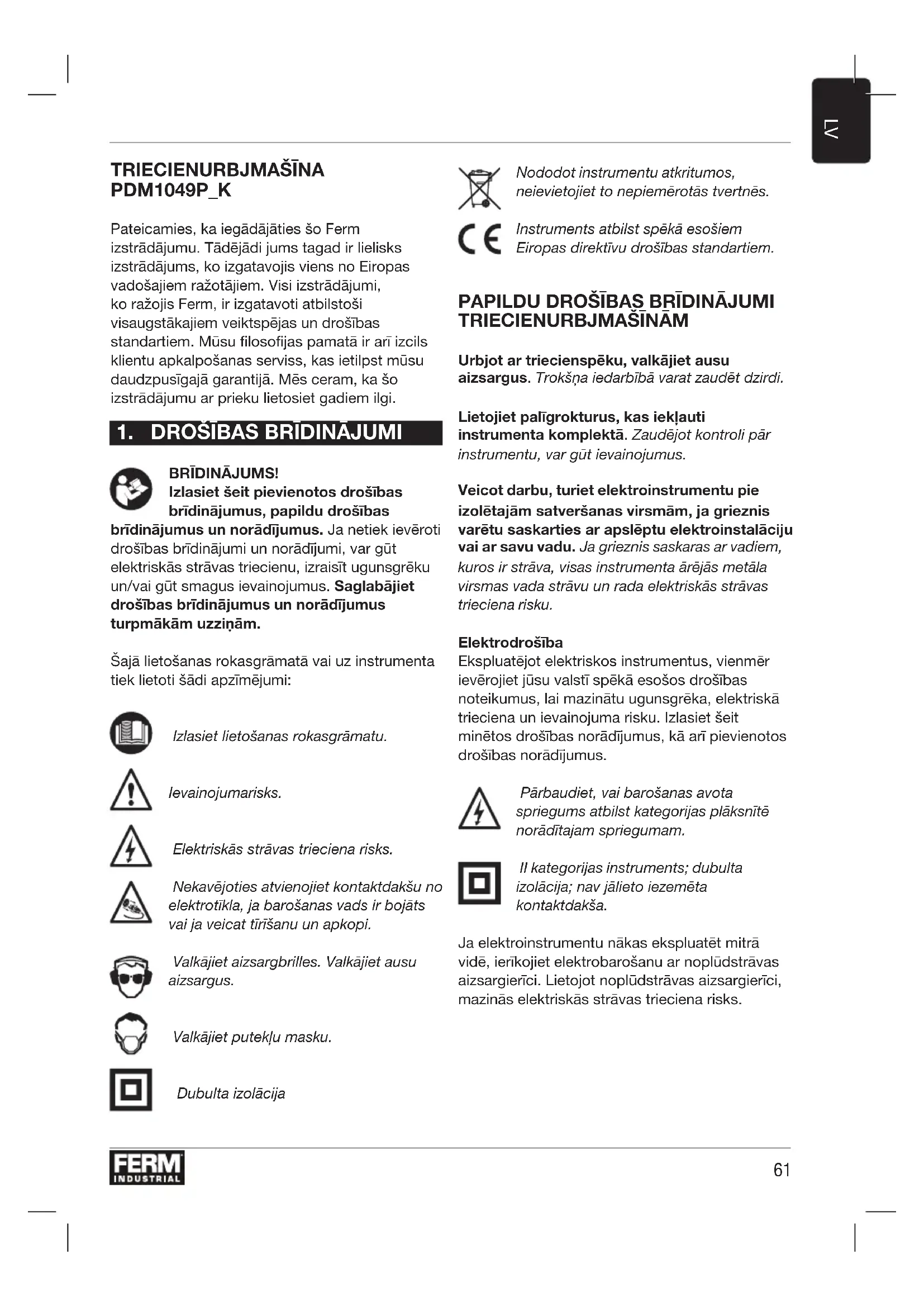

LIETOŠANAS INSTRUKCIJA PDM1049P Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir ari izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

1. DROŠĪBAS BRĪDINĀJUMI

BRĪDINĀJUMS!

Izlasiet šeit pievienotos drošības brīdinājumus, papildu drošības

brīdinājumus un norādījumus. Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošības brīdinājumus un norādījumus turpmākām uzziņām.

Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi:

Izlasiet lietošanas rokasgrāmatu.

levainojumarisks.

Elektriskās strāvas trieciena risks.

Nekavējoties atvienojiet kontaktdakšu no elektrotikla, ja barošanas vads ir bojāts vai ja veicat tīrīšanu un apkopi.

Valkājiet aizsargbrilles. Valkājiet ausu aizsargus.

Valkājiet putekļu masku.

Dubulta izolācija

Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs.

Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem.

PAPILDU DROŠĪBAŠ BRĪDINĀJUMI TRIECIENURBJMAŠĪNĀM

Urbjot ar triecienspēku, valkājiet ausu aizsargus. Trokšna iedarbībā varat zaudēt dzirdi.

Lietojiet palīgrokturus, kas iekļauti instrumenta komplektā. Zaudējot kontroli pār instrumentu, var gūt ievainojumus.

Veicot darbu, turiet elektroinstrumentu pie izolētajām satveršanas virsmām, ja grieznis varētu saskarties ar apslēptu elektroinstalāciju vai ar savu vadu. Ja grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku.

Elektrodrošiba

Ekspluatējot elektriskos instrumentus, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, elektriskā trieciena un ievainojuma risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus.

Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Il kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.

Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks.

2. DATI PAR INSTRUMENTU

Paredzētā lietošana

Šis instruments ir paredzēts urbšanai koksnē, metālā un plastmasā, kā arī ṣieģelū un betona triecienurbšanai.

Tehniskie dati

Elektrotikla spriegums 220-240V~

Elektrotikla frekvence 50Hz

Ieejas jauda 710W

Ātrums bez noslodzes 0-3.200/min

Triecienu biežums 0-51.200/min

Maks. spīlpatronas izmērs 13mm

Maks. urbšanas diametrs

koksnē 25mm

betonā 13mm

tēraudā 10mm

Svars 2.20kg

Trokšna vērtības

Skaņas spiediens (L _PA ) 91,38 + 3 dB(A)
Skaņas jauda (L _WA )	102,38 + 3 dB(A)
Vibrāciju vērtības
urbšana metālā, a _h,D	2,640 + 1,5 m/s ^2
triecienurbšana betonā, a _h,ID	13,363 + 1,5 m/s ^2

Vibrāciju līmenis

Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaṇā ar standarta pārbaudes metodi, kas norādīta EN 60745, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;
• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā.

Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu.

Apraksts

Tekstā norādītie numuri attiecas uz 2. lpp. redzamajiem attēliem.

A. att.

1. spilpatrona
2. funkciju izvēles slēdzis
3. dziluma aizturis
4. blokēšanas poga
5. ieslēgšanas/izslēgšanas slēdzis
6. kreisās/labās puses rotācijas slēdzis
7. sānu rokturis
8. funkcijas izvēle: triecienurbšana
9. funkcijas izvēle: urbšana

B. att.

1. aizmugurējā uzmava
2. priekšējā uzmava

3. EKSPLUATĀCIJA

Tiecienurbšanas laikā instruments ir pavisam nedaudz jāpiespiež. Pārmērīgi spiežot uz instrumenta, dzinējs var pārkarsēties un instruments var sadegt.

Sānu rokturis

A. att.

Sānu rokturi (8) var pagriezt par 360 apkārt urbšanas galviņai, tādējādi darbs ir drošs un ērts, ekspluatējot instrumentu gan ar labo, gan ar kreiso roku.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulksteņrādītāja virzienam.
• Pagrieziet sānu rokturi vajadzīgajā pozīcijā.
• Pievelciet sānu rokturi jaunajā pozīcijā, griežot to pulksteņrādītāja virzienā.

Urbšanas uzgału nomainišana un noņemšana A.-B. att.

Ekspluatācijas laikā regulāri pārbaudiet uzgaļus. Neasi uzgaļi ir jāuzasina vai jānomaina.

• Atveriet spilpatronu (1), griežot priekšējo uzmavu (12) pulksteņrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu (11) vai griežot to pretēji pulksteņrādītāja virzienam, un ievietojiet uzgali spilpatronas atverē.
• Pievelciet uzgali, griežot priekšējo uzmavu (12) pretēji pulkstenrādītāja virzienam, vienlaikus turot aizmugurējo uzmavu (11) vai griežot to pulkstenrādītāja virzienā.

Dziluma aiztura uzstādīšana

A. att.

• Atskrūvējiet sānu rokturi (8), griežot to pretēji pulkstenrādītāja virzienam.
• levietojiet dziluma aizturi (3) caur atveri sānu roktura skavā.
• Bīdiet lineālu līdz vajadzīgajam dzilumam.
• No jauna cieši pievelciet skrūvi, griežot to pulksteņrādītāja virzienā.

leslēgšanas/izslēgšanas slēdzis

A. att.

• leslēdziet instrumentu, nospiežot ieslēgšanas/izslēgšanas slēdzi (5). Atlaižot ieslēgšanas/izslēgšanas slēdzi (5), instruments tiek izslēgts.
• Rotācijas ātrumu var regulēt ar ieslēgšanas/izslēgšanas slēdzi (5) - ātrumu palielina, nospiežot slēdzi spēcīgāk, ātrumu samazina, atlaižot slēdzi valīgāk.

Blokēšanas poga

A. att.

• leslēgšanas/izslēgšanas slēdzi (5) var noblokēt, nospiežot ieslēgšanas/izslēgšanas slēdzi (5) un tad nospiežot blokēšanas pogu (4).
• Lai atblokētu slēdzi, vēlreiz īsi nospiediet ieslēgšanas/izslēgšanas slēdzi (5).

Maksimālā rotācijas ātruma regulēšana A. att.

• leslēdziet instrumentu, nospiežot ieslēgšanas/izslēgšanas slēdzi (5).
• Noblokējiet ieslēgšanas/izslēgšanas slēdzi (5), nospiežot blokēšanas pogu (4).

Rotācijas virziena mainišana

A. att.

Ekspluatācijas laikā nemainiet rotācijas virzienu.

• Rotācija pretēji pulksteņrādītāja virzienam: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā “ ”
• Rotācija pulksteņrādītāja virzienā: bīdiet kreisās/labās puses rotācijas slēdzi (7) virzienā “ ”

Funkciju izvēles slēdzis

A. att.

Lai nesabojātu instrumentu, funkciju izvēles slēdzi (2) var regulēt tikai tad, kad instruments ir izslēgts.

• Lai aktivizētu urbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā (10).
• Lai aktivizētu triecienurbšanu, iestatiet funkciju izvēles slēdzi (2) pozīcijā (9).

Noderīgi padomi

Strādājiet ar instrumentu tikai tad, ja ir uzstādīts sānu rokturis - tādējādi darbu var paveikt ne vien ērtāk, bet ari precīzāk.

Uzmanību! Urbji un kalti var ārkārtīgi sakarst

Urbšana un triecienurbšana

• Lai izurbtu lielus caurumus, piemēram, ľoti cietā betonā, vispirms izurbiet priekšcaurumu ar mazāku uzgali, pēc tam urbiet ar attiecīgā izmēra uzgali.
• Stingri turiet instrumentu ar abām rokām. Nemiet vērā, ka urbjmašīna var iestrēgt, kā rezultātā tā var negaidīti sagriezties (īpaši urbjot dzilus caurumus).
• Nespiediet pārāk spēcīgi uz instrumenta, ľaujiet tam darboties savā gaitā.

4. APKOPE

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un kontaktdakša ir jāatvieno no barošanas avota.

Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Loti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida kīmiskās vielas sabojās sintētiskās detaļas.

GARANTIJA

Garantijas nosacijumi ir izklāstīti atseviškā garantijas kartē, kas pievienota šai rokasgrāmatai.

APKÄRTËJÄ VIDE

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā. Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

LÖÖKTRELL PDM1049P\_K

(LV) Ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.

(ET) Apgalvojam ar visu atbildību, ka šis produkts ir saskaņa un atbilst sekjošiem standartiem un nolikumiem: ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.
