HASZNÁLATI ÚTMUTATÓ PDM1049P Ferm

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európa egyik vezető szállítójától. Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül. Filozóánk részeként a nyújtott kiváló vevőszolgálatot teljes körű garanciával is kiegészítjük. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

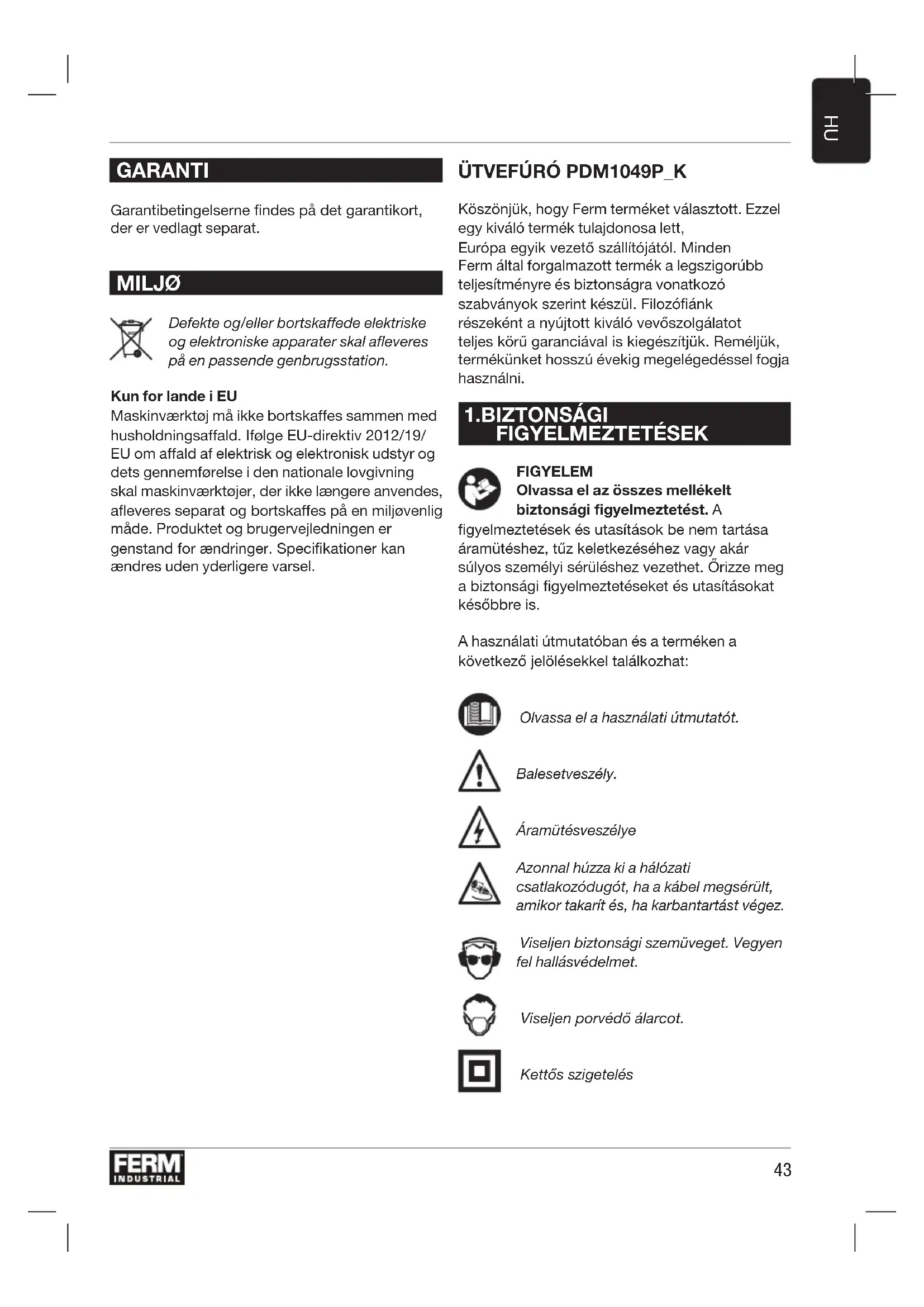

FIGYELMEZTETÉSEK FIGYELEM Olvassa el az összes mellékelt biztonsági gyelmeztetést. A gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg a biztonsági gyelmeztetéseket és utasításokat későbbre is. A használati útmutatóban és a terméken a következő jelölésekkel találkozhat: Olvassa el a használati útmutatót. Balesetveszély. Áramütés veszélye Azonnal húzza ki a hálózati csatlakozódugót, ha a kábel megsérült, amikor takarít és, ha karbantartást végez. Viseljen biztonsági szemüveget. Vegyen fel hallásvédelmet. Viseljen porvédő álarcot. Kettős szigetelés44

A terméket hulladékként ne tegye arra nem alkalmas konténerbe. A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

Viseljen hallásvédelmet ütvefúráskor. A magas zajszint halláskárosodást okozhat. Használja a kiegészítő fogantyú(ka)t, ha van a géphez.. A gép feletti uralom elvesztése balesetet okozhat. A villamos kéziszerszámot mindig a szigetelő markolatnál fogja, ha fennáll az esély, hogy a vágótárcsa rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet. Ha a vágótárcsa feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak. Elektromos biztonság Villamos kisgépek használatakor mindig tartsa be az adott ország tűz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat és a géphez mellékelt munkavédelmi utasításokat is. Mindig ellenőrizze, hogy a hálózati feszültség valóban megegyezzen típustábla szerinti adatokkal. II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható. Ha a szerszámgépet mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

2. A GÉP ISMERTETÉSE

Rendeltetése Az ütvefúró fa, fém és műanyagok fúrására, téglában és betonban ütvefúrásra szolgál. Műszaki adatok Hálózati feszültség 220-240 V~ Hálózati frekvencia 50 Hz Teljesítmény felvétel 710 W Üresjárati fordulatszám 0-3.200 /min Ütéssebesség 0-51.200 /min Max. tokmányméret 13mm Max. fúró átmérő Fa 25 mm Beton 13 mm Acél 10 mm Súly 2.20 kg Zajértékek Hangnyomás (L

) 91,38 + 3 dB(A) Hangteljesítmény (L

) 102,38 + 3 dB(A) Rezgésértékek Fúrás fémbe, a h,D 2,640 + 1,5 m/s

Rezgés értékek A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen - ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet - azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.45

Leírás A szövegbeli számok a 2 oldal képeire utalnak. A ábra

2. Funkcióválasztó kapcsoló

7. Bal/jobb irányú forgás gomb

9. Funkcióválasztás: Ütvefúrás

10. Funkcióválasztás: Fúrás

Az ütvefúrót csak nagyon kicsit kell nyomni. A szerszámra kifejtett nagyon erős nyomás miatt feleslegesen túlmelegszik a motor, pörkölődik a használt szerszám. Oldalfogantyú A ábra Az oldalfogantyú (8) a fúrófej körül 360 fokban elforgatható, ezért mind jobb kezesek, mind bal kezesek biztonsággal használhatják.

• Balra forgatva lazítsa ki az oldalfogantyút (8).

• Fordítsa az oldalfogantyút a kívánt helyzetbe.

• Az új helyen jobbra forgatva újra szorítsa meg az oldalfogantyút a helyén. Fúróhegyek kivétele, cseréje A - B ábra A fúróhegy cseréje előtt, először húzza ki a csatlakozódugót a fali aljzatból. Használat közben a hegyet mindig rendszeresen ellenőrizze. Tompa hegyet újra kell élezni, vagy cserélni kell.

• Nyissa ki a tokmányt (1) úgy, hogy az elülső hüvelyt (12) jobbra fordítja és ezzel egyidejűleg megtartja vagy balra fordítja a hátsó hüvelyt (11), majd tegye a hegyet a tokmány nyílásába.

• Nyissa ki a tokmányt úgy, hogy az elülső hüvelyt (12) balra fordítja és ezzel egyidejűleg megtartja vagy jobbra fordítja a hátsó hüvelyt (11). A mélységütköző beállítása A ábra

• Balra forgatva lazítsa ki az oldalfogantyút (8).

• Illessze a nyíláson át az oldalfogantyú gyűrűbe a mélységütközőt (3).

• Csúsztassa a vonalzót a megfelelő mélységre.

• A csavart jobbra forgatva újra húzza meg. A ki-/bekapcsoló A ábra

• A gépet a be-/kikapcsoló gomb (5) nyomásával kapcsolja be. Ha a be-/kikapcsoló gombot (5) elengedi, a gép kikapcsolódik.

• A forgási sebesség a be-/kikapcsoló gomb (5) nyomásával szabályozható, erősebb nyomás nagyobb sebességet, enyhébb nyomás kisebb forgási sebességet jelent. Rögzítő gomb A ábra

• A be-/kikapcsoló (5) helyzetét rögzítse a rögzítő gomb (4) megnyomásával.

• A kapcsoló rögzítését a be-/kikapcsoló gomb (5) újbóli rövid megnyomásával lehet kioldani. Legnagyobb forgási sebesség beállítása A ábra

• A gépet a be-/kikapcsoló gomb (5) nyomásával kapcsolja be.

• Rögzítse a be-/kikapcsoló (5) helyzetét a rögzítő gomb (4) megnyomásával. A forgásirány átváltása A ábra Használat közben ne változtassa meg a forgás irányát.

• Balra forgás: tolja a bal/jobb forgás kapcsolót (7) a “ ” jelhez.

• Jobbra forgás: tolja a bal/jobb forgás kapcsolót (7) a “ ” jelhez.46

Funkcióválasztó kapcsoló A ábra A funkcióválasztó kapcsoló (2) állítását csak akkor szabad végezni, ha a gép nem jár, egyébként a gép károsodhat

• Fúráskor a funkcióválasztó kapcsolót (2) a (10) helyzetbe állítsa.

• Ütvefúráskor a funkcióválasztó kapcsolót (2) a (9) helyzetbe állítsa. Használati tanácsok A gépet mindig az oldalfogantyút szilárdan rögzítve használja - ez nem csak kényelmesebb, de pontosabban is tud így dolgozni. Vigyázat: a fúrók, vésők rendkívül felforrósodhatnak. Fúrás és ütvefúrás

• Nagy furatoknál, például kemény betonban, először készítsen kisebb heggyel próbafuratot, majd utána fúrja ki a névleges méretre.

• Tartsa erősen a gépet mindkét kezével. Számítson rá, hogy a fúró megszorulhat és emiatt a gép hirtelen elfordulhat (különösen mély furatok esetén).

• Ne nyomja túl erősen a gépet, hagyja, hogy a gép végezze a munkát.

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és húzza ki a hálózati csatlakozódugót. A gép vázat rendszeresen, lehetőleg minden használat után törölje át puha ruhával. Ellenőrizze, hogy a szellőzőnyílásokat por, piszok ne tömje el. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

A jótállási feltételek a mellékelt külön jótállási jegyen találhatók.

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni. Csak EU országokban Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/ EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és hulladékot környezetbarát módon kell kezelni. A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.47
