NÁVOD NA OBSLUHU PDM1049P Ferm

VAROVANIE Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie. V používateľskej príručke alebo priamo na produkte nájdete nasledujúce symboly: Prečítajte si používateľskú príručku. Riziko ublíženia na zdraví. Riziko zásahu elektrickým prúdom V prípade poškodenia napájacieho kábla okamžite odpojte napájací kábel od elektrickej siete. To isté platí v prípade čistenia a údržby. Majte nasadené ochranné okuliare. Majte nasadenú ochranu sluchu. Majte nasadenú protiprachovú masku. Dvojitá izolácia51

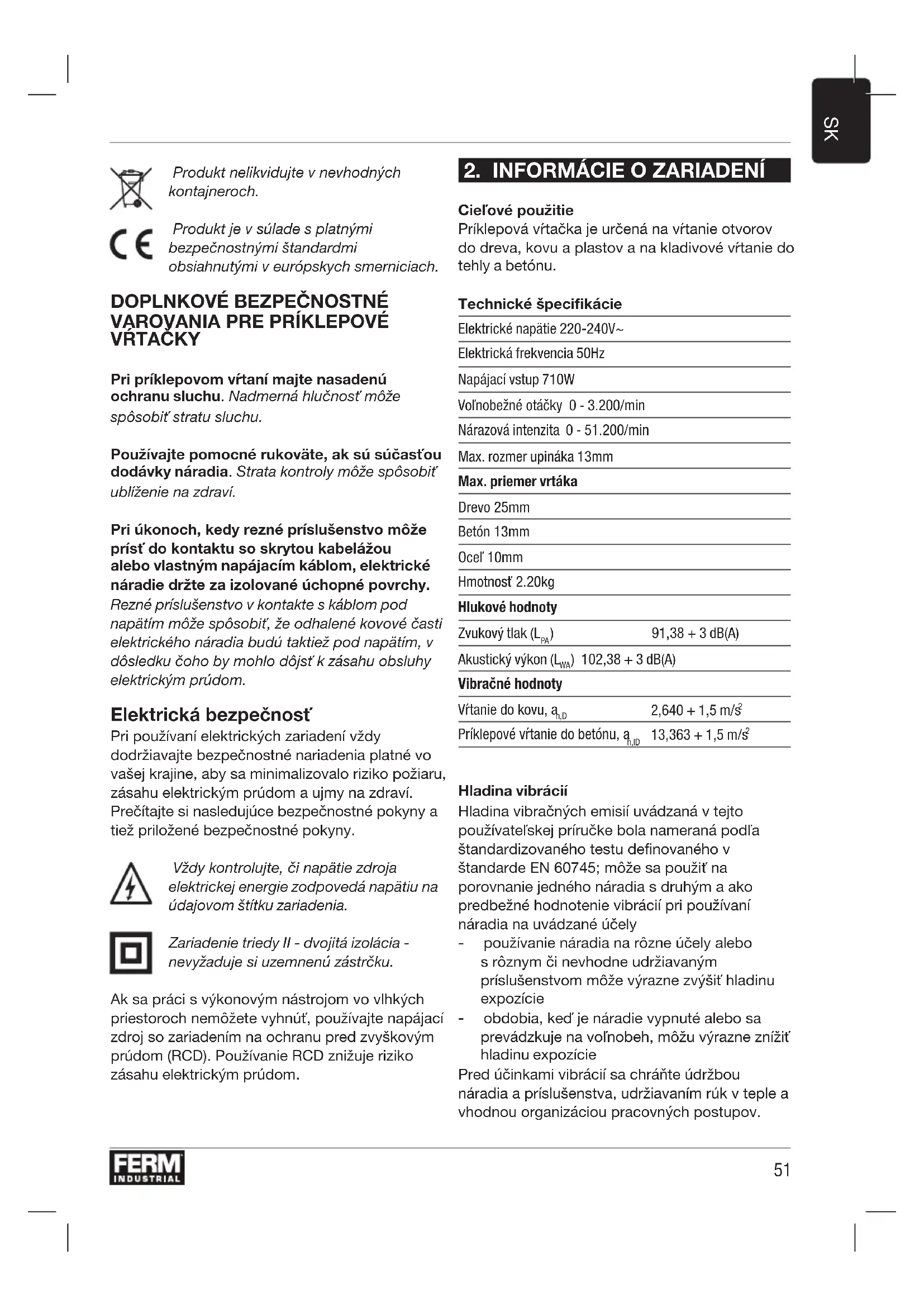

Produkt nelikvidujte v nevhodných kontajneroch. Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

Pri príklepovom vŕtaní majte nasadenú ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. Používajte pomocné rukoväte, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobiť ublíženie na zdraví. Pri úkonoch, kedy rezné príslušenstvo môže prísť do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobiť, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjsť k zásahu obsluhy elektrickým prúdom. Elektrická bezpečnosť Pri používaní elektrických zariadení vždy dodržiavajte bezpečnostné nariadenia platné vo vašej krajine, aby sa minimalizovalo riziko požiaru, zásahu elektrickým prúdom a ujmy na zdraví. Prečítajte si nasledujúce bezpečnostné pokyny a tiež priložené bezpečnostné pokyny. Vždy kontrolujte, či napätie zdroja elektrickej energie zodpovedá napätiu na údajovom štítku zariadenia. Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku. Ak sa práci s výkonovým nástrojom vo vlhkých priestoroch nemôžete vyhnúť, používajte napájací zdroj so zariadením na ochranu pred zvyškovým prúdom (RCD). Používanie RCD znižuje riziko zásahu elektrickým prúdom.

2. INFORMÁCIE O ZARIADENÍ

Cieľové použitie Príklepová vŕtačka je určená na vŕtanie otvorov do dreva, kovu a plastov a na kladivové vŕtanie do tehly a betónu. Technické špecikácie Elektrické napätie 220-240 V~ Elektrická frekvencia 50 Hz Napájací vstup 710 W Voľnobežné otáčky 0 - 3.200/min Nárazová intenzita 0 - 51.200/min Max. rozmer upináka 13 mm Max. priemer vrtáka Drevo 25 mm Betón 13 mm Oceľ 10 mm Hmotnosť 2.20 kg Hlukové hodnoty Zvukový tlak (L

Hladina vibrácií Hladina vibračných emisií uvádzaná v tejto používateľskej príručke bola nameraná podľa štandardizovaného testu denovaného v štandarde EN 60745; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely - používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšiť hladinu expozície - obdobia, keď je náradie vypnuté alebo sa prevádzkuje na voľnobeh, môžu výrazne znížiť hladinu expozície Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.52

Popis Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2. Obr. A

7. Prepínač smeru otáčania doľava/doprava

8. Postranná rukoväť

9. Výber funkcie: Vŕtacie kladivo

10. Výber funkcie: Vŕtanie

Príklepové vŕtačky vyžadujú len veľmi malý tlak zo strany obsluhy. Nadmerný tlak vyvíjaný na náradie môže viesť k nežiaducemu prehrievaniu motora a spáleniu poháňaného nástroja. Postranná rukoväť Obr. A Postranná rukoväť (8) sa dá otáčať o 360

okolo vŕtacej hlavice, vďaka čomu je možné zabezpečiť pohodlnú a bezpečnú obsluhu pre pravákov aj ľavákov.

• Otočením proti smeru hodinových ručičiek uvoľnite postrannú rukoväť (8).

• Postrannú rukoväť otočte do požadovanej polohy.

• Postrannú rukoväť znovu zatiahnite v novej polohe otáčaním v smere hodinových ručičiek. Výmena a odstraňovanie vrtákových násad Obr. A - B Pred výmenou násad najskôr odpojte elektrickú zástrčku od nástennej zásuvky. Násady pravidelne kontrolujte v priebehu používania. Tupé násady je potrebné znovu naostriť alebo vymeniť.

• Otvorte upinák (1) otočením prednej objímky (12) v smere hodinových ručičiek za súčasného držania zadnej objímky (11) alebo jej otočením proti smeru hodinových ručičiek a zasuňte násadu do otvoru na upináku.

• Násadu zatiahnite otáčaním prednej objímky (12) proti smeru hodinových ručičiek za súčasného držania zadnej objímky (11) alebo jej otáčaním v smere hodinových ručičiek. Nastavenie hĺbkovej zarážky Obr. A

• Otočením proti smeru hodinových ručičiek uvoľnite postrannú rukoväť (8).

• Hĺbkovú zarážku (3) zasuňte cez otvor v krúžku na postrannej rukoväti.

• Rýchlosť otáčania je možné nastaviť silnejším stlačením spínača Zap./Vyp. (5) na zvýšenie rýchlosti otáčania alebo uvoľnením tlaku na zníženie rýchlosti otáčania. Tlačidlo blokovania Obr. A

• Spínač Zap./Vyp. (5) môžete zablokovať stlačením spínača Zap./Vyp. (5) a následným stlačením tlačidla blokovania (4).

• Zámku spínača uvoľníte opakovaným krátkym stlačením spínača Zap./Vyp. (5). Nastavenie maximálnej rýchlosti otáčania Obr. A

Prepínanie smeru otáčania Obr. A Smer otáčania nemeňte v priebehu používania.

• Smer otáčania proti smeru hodinových ručičiek: prepínač smeru otáčania doľava/ doprava (7) prepnite do polohy „ “.

• Smer otáčania v smere hodinových ručičiek: prepínač smeru otáčania doľava/doprava (7) prepnite do polohy „ “. Spínač výberu funkcie Obr. A Spínač výberu funkcie (2) sa bude obsluhovať len v čase, keď zariadenie nepracuje, aby nedošlo k jeho poškodeniu.

• Pre vŕtanie nastavte spínač výber funkcie (2) do polohy (10).

• Pre funkciu vŕtacieho kladiva nastavte spínač výber funkcie (2) do polohy (9). Tipy pre používateľa Zariadenie vždy používajte s pevne ukotvenou postrannou rukoväťou - bude sa vám pracovať pohodlnejšie a zároveň precíznejšie. Pozor: vrtáky a dláta sa zahrievajú na mimoriadne vysokú teplotu. Vŕtanie a funkcia vŕtacieho kladiva

• V prípade veľkých otvorov, napríklad do mimoriadne tvrdého betónu, začnite s použitím menšej násady na vytvorenie vodiaceho otvoru a následne otvor vŕtaním rozšírte na nominálnu veľkosť.

• Zariadenie pevne uchopte 2 rukami. Uvedomte si, že vrták sa môže zaseknúť, čoho dôsledkom bude náhle pretočenie zariadenia (najmä pri vŕtaní hlbokých otvorov).

• Na zariadenie príliš netlačte, nechajte ho vykonať prácu za vás.

Pred čistením a údržbou vždy vypnite zariadenie a zástrčku vytiahnite z elektrickej zásuvky. Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty. ZÁRUKA Záručné podmienky nájdete v samostatne priloženom záručnom liste. ŽIVOTNÉ PROSTREDIE Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach. Len pre krajiny ES Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/EU o vyradených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužiteľné, musí zberať ako separovaný odpad a likvidovať ekologickým spôsobom. Produkt a používateľská príručka podliehajú zmenám. Špecikácie sa môžu zmeniť bez predchádzajúceho upozornenia.54
