Producttype	Elektrische klopboor
Merk	Ferm
Model	PDM1049P
Netspanning	220-240 V~
Netfrequentie	50 Hz
Opgenomen vermogen	710 W
Onbelast toerental	0 – 3.200 /min
Slagfrequentie	0 – 51.200 /min
Boorkopcapaciteit	13 mm
Max. boordiameter – Hout	25 mm
Max. boordiameter – Beton	13 mm
Max. boordiameter – Staal	10 mm
Gewicht	2,20 kg
Geluidsdrukniveau (LPA)	91,38 dB(A) ± 3 dB
Geluidsvermogensniveau (LWA)	102,38 dB(A) ± 3 dB
Trilling – Boren in metaal (ah,D)	2,640 ± 1,5 m/s²
Trilling – Klopboren in beton (ah,ID)	13,363 ± 1,5 m/s²
Beoogd gebruik	Boren in hout, metaal, plastic en klopboren in baksteen en beton
Voeding	Net (met kabel)
Dubbele isolatie	Ja (klasse II)
Zijhandgreep	360° draaibaar
Diepteaanslag	Ja, verstelbaar
Onderhoud en reiniging	Reinig de behuizing met een zachte doek en zeepwater. Gebruik geen agressieve producten.
Garantie	Garantiebewijs apart bijgevoegd

Veelgestelde vragen - PDM1049P Ferm

Hoe vervang ik een boor op de boormachine PDM1049P?

Haal eerst de stekker uit het stopcontact. Open de boorkop door de voorste huls rechtsom te draaien terwijl u de achterste huls vasthoudt, of door deze linksom te draaien. Plaats de boor en draai de voorste huls rechtsom terwijl u de achterste huls vasthoudt om vast te zetten.

Hoe stel ik de diepteaanslag in?

Draai de zijhandgreep linksom los. Steek de diepteaanslag in het gat van de handgreep, schuif naar de gewenste diepte en draai de schroef rechtsom vast.

Hoe gebruik ik de klopfunctie (hamer)?

Zorg ervoor dat de machine is uitgeschakeld. Zet de functiekeuzeschakelaar op het hamerboor-symbool voor boren in beton en baksteen. Stel de schakelaar alleen in als de machine stilstaat.

Hoe keer ik de draairichting om?

Verander nooit de draairichting tijdens gebruik. Gebruik de links/rechts draairichtingschakelaar bij de schakelaar. Druk naar links voor linksom draaien en naar rechts voor rechtsom draaien.

Hoe vergrendel ik de aan/uit-schakelaar?

Druk op de aan/uit-schakelaar en duw de vergrendelknop in om hem ingeschakeld te houden. Om te ontgrendelen, drukt u kort nogmaals op de schakelaar.

Hoe stel ik het toerental in?

Het toerental is variabel: hoe harder u op de aan/uit-schakelaar drukt, hoe hoger het toerental. U kunt de schakelaar ook op een gewenst toerental vergrendelen met de vergrendelknop.

Wat zijn de maximale boordiameters?

Hout: 25 mm, Beton: 13 mm, Staal: 10 mm. Gebruik altijd een geschikte boor en begin met een kleine diameter voor harde materialen.

Hoe reinig ik de boormachine?

Voor het reinigen altijd de stekker uit het stopcontact halen. Reinig de behuizing met een zachte, licht met zeepwater bevochtigde doek. Gebruik nooit benzine, alcohol of ammoniak. Controleer regelmatig de ventilatieopeningen.

Wat is het vermogen van de boormachine PDM1049P?

Het opgenomen vermogen is 710 W. Het werkt op een netspanning van 220-240 V~ en een frequentie van 50 Hz.

Heeft de boormachine garantie?

Ja, de garantievoorwaarden staan vermeld in het garantiebewijs dat bij het gereedschap wordt geleverd. Bewaar het voor eventuele claims.

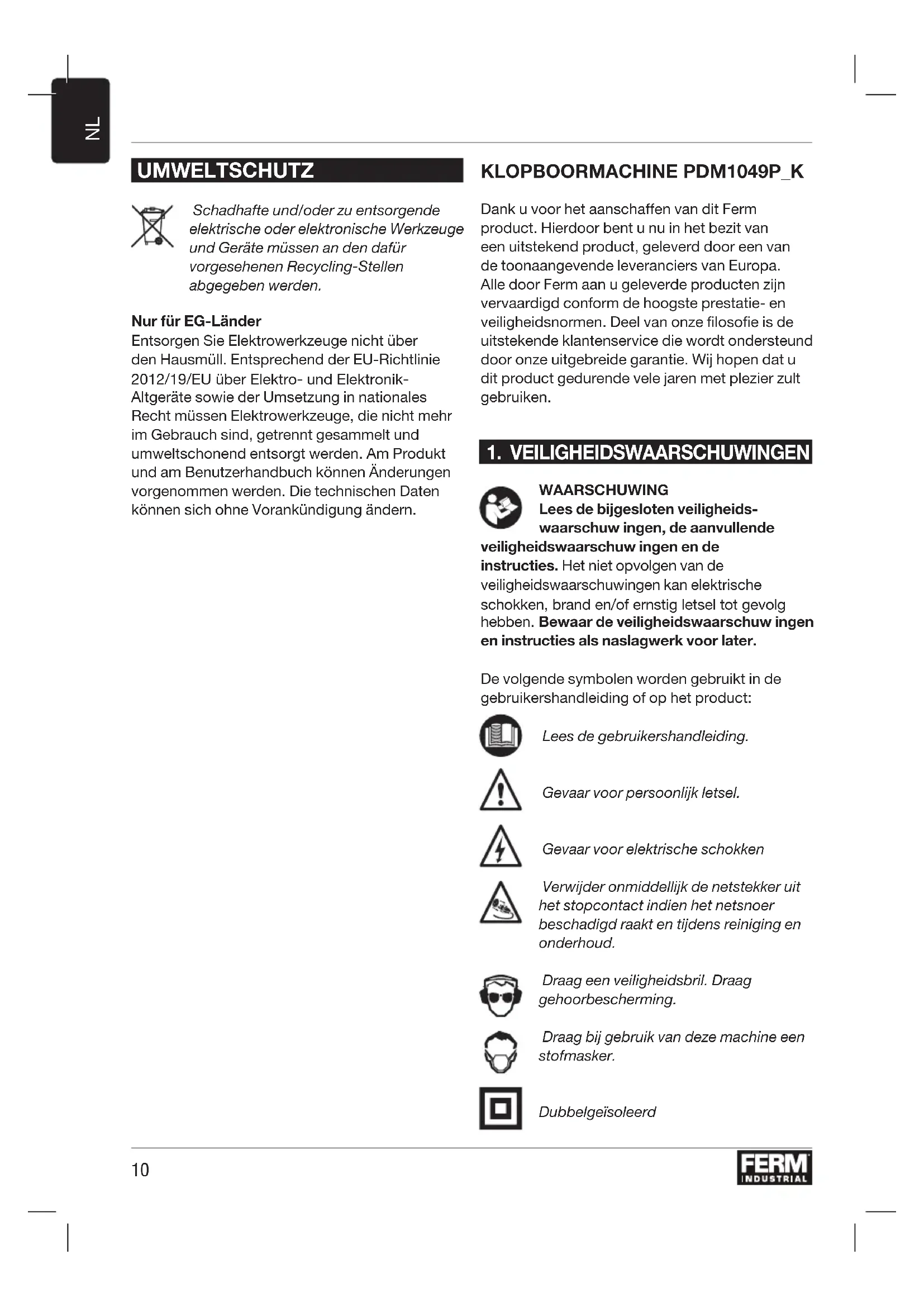

GEBRUIKSAANWIJZING PDM1049P Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

Lees de bijgesloten veiligheids-waarschuw ingen, de aanvullende

veiligheidswaarschuw ingen en de instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken

Verwijder onmiddellijk de netstekker uit het stopcontact indien het netsnoer beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag bij gebruik van deze machine een stofmasker.

Dubbelgeïsoleerd

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

SPECIALE VEILIGHEIDSWAAR- SCHUWINGENVOOR KLOPBOORMACHINES

Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.

Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.

Houd de powertool vast aan de geïsoleerde handgrepen, omdat het snijhulpstuk in contact kan komen met niet zichtbare bedrading of met het netsnoer van de machine. Wanneer het snijhulpstuk een onder spanning staande kabel raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een aardlekbeveiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

Technische specificaties

Netspanning 220-240 V~

Netfrequentie 50 Hz

Ingangsvermogen 710 W

Onbelast toerental 0-3.200 /min

Aantal slagen 0 - 51.200 /min

Max. grootte boorkop 13 mm

Max. diameter boortje

Hout 25 mm

Beton 13 mm

Staal 10 mm

Gewicht 2.20 kg

Geluidswaarden

Geluidsdruk (LPA) 91,38 + 3 dB(A)
Geluidsvermogen (LWA)	102,38 + 3 dB(A)

Trillingswaarden

Boren in metaal, a_h,D	2,640 + 1,5 m/s ^2
Boren met klopboorfunctie in beton, a_h,ID	13,363 + 1,5 m/s ^2

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

- gebruik van de tool voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau in aanzienlijke mate doen toenemen

- wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2.

Afb. A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Draairichtingschakelaar links/rechts
7. Zijgreep
8. Functiekeuze: Klopboren
9. Functiekeuze: Boren

Afb. B

1. Achterste huls
2. Voorste huls

3. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast wordt en boren verbranden.

Zijgreep

Afb. A

De zijgreep (8) kan 360° rond de boorkop worden gedraaid voor een veilige en comfortabele bediening door zowel links- als rechtshandige gebruikers.

• Maak de zijgreep (8) los door deze linksom te draaien.
• Draai de zijgreep in de gewenste stand.
• Draai de zijgreep weer vast door deze rechtsom te draaien

Verwisselen en verwijderen van boren

Afb. A - B

Verwijder, voordat u boren verwisselt, de voedingsstekker uit het stopcontact.

Inspecteer de bits regelmatig tijdens het gebruik. Botte bits moeten opnieuw worden geslepen of vervangen.

• Open de boorkop (1) door de voorste huls (12) rechtsom te draaien en ondertussen de achterste ring (11) vast te houden of linksom te draaien en het boortje in de boorkopopening te plaatsen.
• Draai het boortje vast door de voorste huls (12) linksom te draaien en ondertussen de achterste huls (11) vast te houden of rechtsom te draaien.

De diepteaanslag instellen

Afb. A

• Maak de zijgreep (8) los door deze linksom te draaien.
• Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
• Stel de aanslag in op de gewenste boordiepte.
• Draai de schroef stevig vast door deze rechtsom te draaien

De aan/uit-schakelaar

Afb. A

• Schakel de machine in door op de aan/uit-schakelaar (5) te drukken. Wanneer u de aan/uit-schakelaar (5) loslaat, wordt de machine uitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snelheid te verlagen.

Vergrendelingsknop

Afb. A

• U kunt de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en vervolgens de vergrendelingsknop (4) in te drukken.
• Druk opnieuw op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid Afb. A

• Schakel de machine in door op de aan/uit-schakelaar (5) te drukken.
• Vergrendel de aan/uit-schakelaar (5) door de vergrendelingsknop (4) in te drukken.

De draairichting veranderen

Afb. A

Verander de draairichting niet tijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) naar "
• Voor draairichting rechtsom: schuif de draairichtingschakelaar links / rechts (7) naar “”.

Functiekeuzeschakelaar

Afb. A

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine

• Zet de functiekeuzeschakelaar (2) op (10) voor boren.
• Zet de functiekeuzeschakelaar (2) op (9) voor boren met klopboorfunctie.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor niet alleen met meer gemak maar ook met meer precisie.

Let op: boortjes en beitels kunnen erg heet worden.

Boren met en zonder klopboorfunctie

• Gebruik bij grote gaten in bijvoorbeeld zeer hard beton eerst een kleiner boortje om voor te boren, vervolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (vooral bij het boren van diepe gaten).
• Oefen niet te veel druk uit op de machine; laat de machine het werk doen.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en verwijder de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
