GEBRUIKSAANWIJZING CDM1122P Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

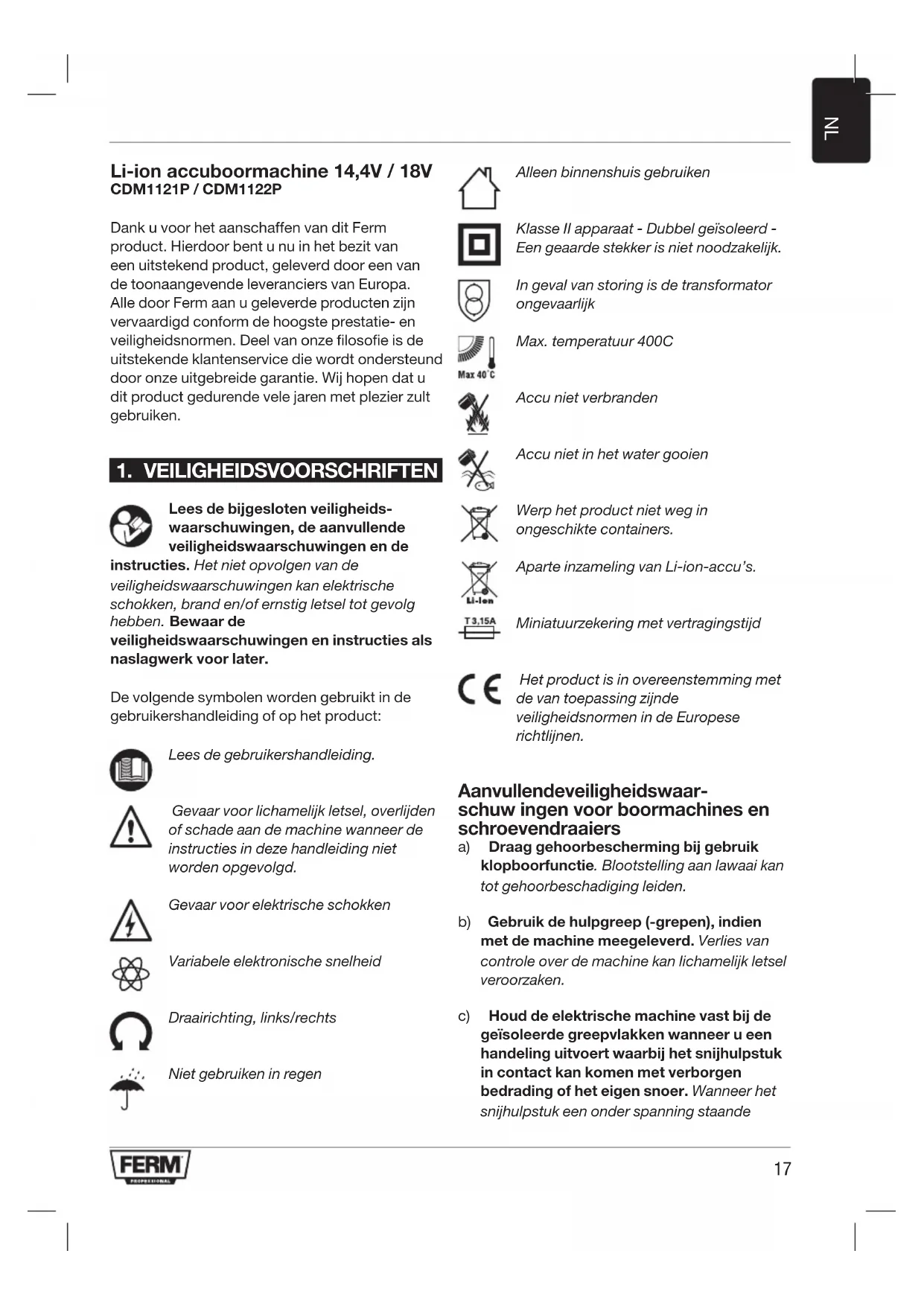

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullendeveiligheidswaarschuwingen en de

instructions. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

In geval van storing is de transformator ongevaarlijk

Max. temperatuur 400C

Accu Niet verbranden

Accu Niet in het water gooien

Werp het product Niet weg in ongeschekte containers.

Apane inzameling van Li-ion-accu's.

Miniaturzekering met vertragingstijd

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullendeveiligheidswaarschuw ingen voor boormachines en schroevendraiators

a) Draag gehoorbescherming bij gebruik klopbooorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letselveroorzaken.
c) Houd de elektrische machine vast bij de geisoleerde greepvlakken wanner u een handeling uitvoert waar bij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigien snoer. Wanner het snijhulpstuk een onder spanning staande

draad raakt, kuren de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Gebruik en onderhoud accugereedschap

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanneer deze worden gebruikt met een ander accupack.
b) Gebruik powertoolsuitsluitend met speciaal waaroor bestemde accuraps. Het gebruik van andere accuraps kan gevaar voor letsel en brand opleveren.
c) Houd, wanner u het accupack nicht gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen, die voor verbinding hunnen zorgen tussen de twee occupolen. Kortsluiting tussen de occupolen kan brandplekken of brandveroorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanner de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de powertools onderhonden door een erkende reparateur die uitsluitend gebruik maakt van identieke verrangings-onderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accompanies van het type Li-ion van 14,4 V of 18,0 V met max. 2,0Ah. Andere typen accu's hunnen exploderen, wat Ilichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient nicht te worden gebrukt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstrueerd
b) Laat kinderen onder toezicht nicht met het apparaat spelen
c) Laad nicht-herlaadbare accu's nicht opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanneer de powertool op de voorschreiben wijze worden gezruikt, is het nicht möglichk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreden in verband met de constructie en het ontwerp van de powertool:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool
produeert een elektromagnetisch veld
tijdens zijn werkung. Dit veld kan onder

bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Terverkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts de fabrikant van het medisch implantaat te raadplegen voordat zich deze powertool gaan gebruiken.

Vervanging van het netsnoer

Als het voedingsnoor beschadigd is, moet het door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde Personen worden verrangen ter vermijding van risico's.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren in hout, metaal en plastic.

Technische specificaties

Modelnr. CDM1121P CDM1122P
Acculader CDA1080S
Ingang van acculader 230-240 V ~ 50 Hz 45 W
Uitgang van acculader 10,8-18 V DC 2 A
Herlaadbaar occupack	14,4V=Li-ion 2,0Ah	18V=Li-ion 2,0Ah
Laadtijd accu 1.2CCR
Capaciteit boorkop 1,5-13 mm
Koppelinstellengen 23 + boormodus
Onbelast toerentalStand 1: Stand 2:	0-400 /min0-1400 /min
Gewicht (incl. accu) 1,54 kg 1,59 kg
Geluidsdrukniveauu LpA	66,23 dB(A)K=3 dB(A)	66,40 dB(A)K=3 dB(A)
Geluidsvermogensniveauu LwA	77,23 dB(A)K=3 dB(A)	77,40 dB(A)K=3 dB(A)
Trilling voor hand/arm a1(shroeven draaien zonderklopboorfunctie)	0,627m/s2K=1,5 m/s2	0,846 m/s2K=1,5 m/s
Trilling voor hand/arm a2D (Boren in metaal)	1,454 m/s2K=1,5 m/s2	1,843m/s2K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing worden vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht,

kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen maar de diagrammen op pagina 2 - 4

Afb. A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Indicatie acculading
5. Acculader
6. Led-controleampjes acculader
7. Boorkop
8. Keuzeschakelaar overbrenging
9. Richtingsschakelaar
10. Schakelaar Aan / Uit
11. Instelring koppel
12. Werklamp
13. Riemclip

Lithium-ion-technologie

De met deze machine geleverde accu's beschikken over Lithium-ion-technologie.

Een voordeel van Lithium-ion-accu's is dat, totdat de accu bijna leeg is, er bijna geen verlies aan vermogen optreedt. De machine kan worden gebruikt totdat u bemerkt dat het vermogen van de boormachine isuitgeput. De accu is nu leeg en dient te worden opgeladen.

Een ander voordeel is dat Lithium-ion-accu's geen geheugeneffect hebben. Daarom kuren deze, onafhankelijk van de laadstatus van de accu, op elk moment worden opgeladen zonder capaciteitsvermindering.

3. BEDIENING

De accu要去ijn opgeladen voordat\ deze voor het eerst worden gebruikt.

De accu van de machine verwijderen Afb.B

• Houd de machine (1) stevig vast met=eén hand
  Duw de ontgrendelknop van de accu (3) die zich op de achterkant van de accu (2) bevindt, maar beneden met de andere hand.
• Houd deze knop (3) maar beneden gedrukt en schuif de accuaar achteren uit de machine, zoals is weergegeven in Afb. B.

De accu in de machine plaatsen Afb.B

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Houd de machine (1) stevig vast met een hand
• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Afb. B.
• Duw de accu verder maar voren tot deze vastklikt.

De laadstatus van de accu controleren Afb.C

De bijgeleverde accu is bij oplevering deels opgeladen.

• Druk kort op de knop (4) op de accu om de laadstatus van de accu te controeren.
  Op de accu bevinden zich 4 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu ontladen.
• Wonneer de lampjes ROOD branden, wil dit zichgen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden (met de acculader) Afb. D

Haal de accu (2)uit de machine
- Draai de accu (2) ondersteboven en schuif deze op de acculader (5), zoals is weergegeven in Afb. D.
- Duw op de accu totzsche volledig in de sleuf zit.
- Steek de stekker van de accumulator in een stopcontact en wacht even. De Led-lampjes op de accumulator (6) gaan branden en tonen de status van de lader.

Led-lampjes (6) Afb.D

De acculader heeft 2 led-controleampjes (6) die de status van het laadproces aangeven:

Status rode led:	Status groene led:	Status van acculader
Uit Uit Geen stroom
Uit Aan		Stand-bymodus:-Geen accu geplaatst, of-Accu is geplaatst, maar opladen is meer dan 2=uur geleden.beëindigd
Aan Uit Defècte accu
Knipperend Uit Bezig met opladen van accu
Uit Aan		Opladen van de accu is beëindigd,de accu is volledig opgeladen
Aan Aan		Accu is te heet, laadproces is in de wachtstand. Het opladen start automatisch wanneser de accu is afgekoeld.

• Het kan tot 70 minuten duren voordat de accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.
• U kurz de accu opslaan of direct op demachine zetten.

Lithium-ion-accu's hunnen gedurrende een lange tijd worden opgeslagen zonder veel van hun lading te verliezen. Wanner deze machine gedurrende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boren en schroefbits monteren en verwijderen Afb. E

Verwijder altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel Ronde als zeskantige assen.

• Houd de machine stevig vast met eén hand

• Open de boorkop (7) door de huls van de boorkop (8) met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kennen schuiven.

• Plaats de as van het boortje/de schroefbit erin

• Draai de boorkop waar vast door de huls van de boorkop (8) stevig linksom te draaien.
• Controller of het boortje/de schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.

De overbrenging instellen Afb.F

Schakel nooit maar een andere overbrenging verwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit:tussen de tweet standen in. Dit is schadelijk voor demachine

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (9) maar voren ofaar achefteren te schuiven. Het nummer op de overbrengingsschakelaar (9) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een große board diameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
• Stand 2: Voor snel boren of eenkleine boordiameter

De draairichting instellen

Afb. G

• Stel de draairichtingsschakelaar (10) in op de stand “←” om schroeven aan te draaien of de machine te gebruiken voor boren.
• Stel de draairichtingsschakelaar (10) in op de stand “ ” voor het verwijderen van schroeven

De machine in- en uitschakelen Afb. G

De schakelaar Aan / Uit (11) worden gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (11) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (11) los teCTX.
• Zet de draairichtingsschakelaar (10) in de middelste stand om de schakelaar Aan / Uit te vergrendelen. In deze stand(Int) de machine

niet inschakelen.

Leg de machine pas neer wanner deze volledig stilstaat. Leg de machine Niet op een stoffige ondergrond. Stofdeeltjes kuren in het mechanisme terecht komen.

Het koppel instellen

Afb. G

De machine beschicht over 23 verschillende koppelinstellungen en een speciale boormodus, waarin het totaalvermogen op de boorkop worden overgebracht.

U kunt door de instelring voor het koppel (12) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel worden overgebracht.

• Kies een lage instelling voorkleine schroeven of zacht werkmaterial.
• Kies een hoge instelling voor große schroeven, hard werkmaterial en voor het verwijderen van schroeven.
• Kies bij voorkeur een zo laag möglichke stand om schroeven in te draaien. Kies een hogere instelling als de motor slipt voordat de schroef volledig is vastgedraaid.
• Zet voor boren de instelring voor het koppel (12) op de instelling voor boren, door de ring volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (10) bij boren alsijd op staat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie gegen overbelasting. Als de machine overbelast worden, slaat deze automatisch af. Mocht dit gebeuren, wacht dan ten minste 5 seconden, zodate beveiliging gegen overbelasting zich opnieuw kan instellen.

Werklamp (13)

Afb.A

De machine is voorzien van een werklamp voor verlichting van de werklocatie.

• Deze worden automatisch ingeschakeld als u deschakelaar Aan / Uit indrukt.
• Deze worden automatisch uitgeschakeld als u

de schakelaar Aan / Uit meer losstaat.

Riemclip (14)

Afb.A

De machine is voorzien van een riemclip waarkee u de machine aan uw riem kurz ophangen tijdens gebruik.

Zet de draairichtingsschakelaar (10) alttijd in de middelste stand om onbedoeld inschakelen van de machine te voorkomen.

• Bij levering zit de riemclip (14) aan de linkerkant van de machine.
• U kunt deze eenvoudig verwijderen door des schroef in de clip los te draaien en weg te nemen.
• Als u wilt, kurz u de clip aan de rechterkant van de machine monteren.

Tips voor de gebruiker

Wanneru schroeven in hout, metaal en ander materiaaal draait:

• Controleer vór u het apparaat gebruikt of het boortje of de schroefbit correct en in het midden van de boorkop is gemonteerd.
• Er zijn schroefbits verstrijgbaar in verschillende vormen en afmetingen. Probeer bij twijfel.altijd of het schroefbit zonder speling op de schroefkop past voordat u de machine gaat gebruiken.
• Zorg ervoor dat de machine Niet draait wanner deze contact maakt met de schroef. Een draaiende schroefbit kan doorschieten. Hierdoor kan het werkstuk beschadigen.

Wanner u in hout, metaal en ander materiala boort:

• Voor boortjes met eenkleine diameter is het beter om een hoge boorsnelheid te gebruiken. Voor boortjes met een groete diameter is het beter om een lage boorsnelheid te gebruiken.
• Kies voor hard materiaal een lage boorsnelheid en voor zicht materiaal een hoge boorsnelheid.
• Zet het werkstuk maar behoren vast, bij voorkeur met behulp van een klem of bankschroef.
  Haal tijdens het boren de boor regelmatig uithet gat om slijpsel of boorstof te verwijderen.

Wanneru in metaal boort:

• Gebruik een metaalboor (HSS). Koel het boortje met olie voor het beste resultaat.
• U kunt metaalboren (HSS) tevens gebruiken om in plastic te boren.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur≦ereKeer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekig vuil een zachte doeck bevochtig met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijke stoffen beschaden de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap nicht weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
