BRUKSANVISNING CDM1122P Ferm

Separat atervinning av litiumjonbatteriet.

Justering av vridmomentet

Fig. G

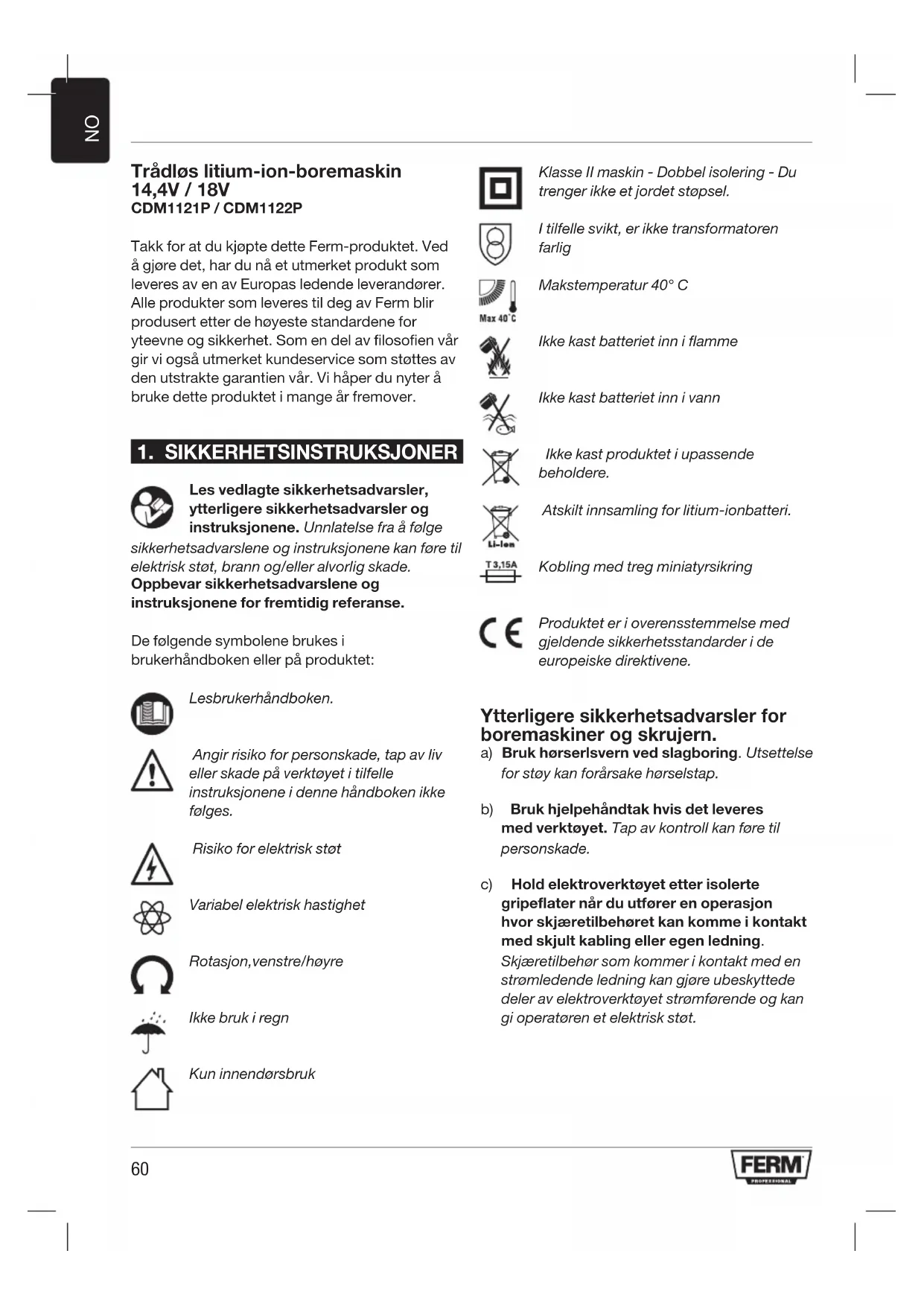

Takk for at du kjøpte dette Ferm-produktet. Ved Å gjore det, har du nå et utmerket produit som leveres av en av Europas ledende leverandörer. Alleprodukter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien var gir vi også utmerket kundeservice som støttes av den utstrakte garantien VAR. Vi hapér du nyter Å bruke dette produit i mange År fremover.

1. SIKKERHETSINSTRUKSJONER

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler og instruksjone. Unnlatelse fra a folge

sikkerhetsadvarslene og instruksjonene kan fore til elektrisk stot, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhandboken eller på produit:

Lesbrukerhandboken.

Angir risiko for personskade, tap av liv eller skade pa verktoyet i tilfelle instruksjonene i donne handboken ikke folges.

Risiko for elektrisk stot

Rotasjon, venstre/hoyre

Ikkebrukiregn

Kun innendorsbruk

Ikke kast batteriet inn i vann

Ikke kast Produktet i upassende beholdere.

Atskilt innsamling for litium-ionbatteri.

Kobling med treg miniatysikring

Produktet er i overensstemmelse med gjeldende sikkerhetsstandar er i de europeiske direktivene.

Ytterligere sikkerhetsadvarsler for boremaskiner og skrujern.

a) Bruk hørserlsvern ved slagboring. Utsettelse for stoy kan forarsake horselstap.
b) Bruk hjelpehandtak hvis det leveres med verktoyet. Tap av kontroll kan fore til personskade.
c) Hold elektroverktøyet etter isolerte gripeflater nár du utfører en operasjon hvor skjærtilbehoret kan komme i kontakt med skjult kabling eller egen ledning.

Skjærétilbehør somkommen i kontakt med en strømledende ledning kan gjore ubeskyttede delear av elektroverktøyet stromførende og kan gi operatoren et elektrisk stot.

Bruk og vedlikehold av batteriverktøy

a) Lad kun med laderen som spesifiseres av fabrikanten. En lader som er passende for en type batteripakke kan skape en brannfare när den brukes med en annen batteripakke.
b) Bruk elektroverktoy kun med spesifikt utpekte batteripakker. Bruk av andre batteripakker kan skape fare for skade og brann.
c) När batteripakken不解 er i bruk, ma du holde den unna andre metallgjenstander, som binders, mynter, nokler, spiker aller andre smä metallgjenstander som kan skape en kobling fra en terminal til en annen. Å kortslutte to batteriterminaler sammen kan forårsake brannskadder aller brann.
d) Ved misbruk kan vaeske ejiseres fra batteriet, unngå kontakt. Hvis utilsiktet kontakt oppstår, spyl med vann. Oppsok legehjelp hvis vaeske kommer i kontakt med øyne i tillegg. Vaeske som ejiseres fra batteriet kan forarsake irritasjon og brannsår.

Vedlikehold

a) Få elektroverktøyet vedlikeholdt av en kvalifisert reparator som kun bruker identiske resedeler. Dette sørger for at elektroverktøyets sikkerhet vedlikeholds.

For laderen

Tiltenktbruk

Lad kun oppladbare litium-ionbatteripakker av typen 14,4V eller 18,0V MAKS.2,0Ah.Andre batterityper kan briste, noe som forarsaker personskade og skade.

a) Apparatet skal不解 brukes av personer (inkludert barn) med reduserte fysiske, sanselige aller psykiske evner aller manglende erfaring og kunnskap med mindre de far oppsyn aller instruksjoner.
b) Barn skal ha oppsyn sä de/DDle leker med apparatet
c) Ikke lad ikke-oppladbare batterier!
d) Batterier mä plasserer i et godt ventiliert omräde under lading!

Restrisiko

Seliom elektroverktoyet brukes som fastslatt, er det ikke mulig á fjerne alle restrisikofaktorer. De følgende farene kan oppsta i forbindelse med elektroverktoyets oppføring og design:

a) Helseproblemer som ffolge fra vibrasjonsnivå hvis elektroverktoyet brukes over lengre perioder aller ikke blir handter riktig og godt vedlikeholdt.
b) Skader og eiendomsskkader p grunn av odelagte tilbehør som plutselig kastes ut.

Advarsell Dette elektroverktoyet produserer et elektromagnetisk felt under drift. I noen tilfeller kan ditte feltet forstyre

aktive aller passive medisinske implantater. For a redusere risikoen for alvorlig aller dodelig skade, anbefaler vi at personer medisinske implantater konsulterer legen og fabrikanten av medisinske implantat ferelektroverktoyet tas i bruk.

Bytte av strømledning

Hvis strømledningen er skadet, må den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for Å forbinde en fare.

2.MASKININFORMASJON

Tiltenktbruk

Denne tradlase boremaskinen er tiltenkt til a drille inn og lnsne skruer somt for a bore i tre, metall og plast.

Tekniske spesifikasjoner

Modellnr. CDM1121P CDM1122P
Lader CDA1080S
Inngangseffekt for lader 230-240 V ~ 50Hz 45W
Effekt for lader 10,8-18V d.c. 2A
Oppladbar batteripakke	14,4V=—	18 V=—
	Lithium-ion	Lithium-ion
	2,0Ah	2,0Ah
Ladetid for batteri 1.2 time
Chuck-kapasitet 1,5-13 mm
Innstillinger for dreiemoment	23 + boremodus
Hastighet uten belastning
Posisjon 1:	0-400 /min
Posisjon 2:	0-1400 /min
Vekt (inkl. batteri) 1,54 kg 1,59kg
Lydtrykknivå LPA	66,23 dB(A)K=3 dB(A)	66,40 dB(A)K=3 dB(A)
Lydeffekt LPA	77,23 dB(A)K=3 dB(A)	77,40 dB(A)K=3 dB(A)
Hand-arm-vibrasjonahskruing uten støt	0,627m/s2K=1,5 m/s2	0,846m/s2K=1,5 m/s
Hand-arm-vibrasjonaLd(boring i metall)	1,454 m/s2K=1,5 m/s2	1,843m/s2K=1,5 m/s2

Vibrasjonsniva

Vibrasjonsnivæt som oppgisdenne instruksjonshändboken har blitt malt i henhold til en standardisert test gitti EN 60745.Den kan brukes for a sammenligne et verktoy med et annet og som forberedende vurdering av utsettelse for vibrasjon när verktoyet brukes for bruksomrädene som nevnes.

• Bruk av verktøyet for andre bruksområder eller)darlig vedlikeholdt tilbehør kan oke eksponeringsnivæt betraktelig.
  Gangene verktoyet er slatt av ellr nardet gjores uten a gjore jobben kan redusere eksponderingsnivaet betraktelig.

Beskytt deg mot effekten av vibrasjon ved Å vedlikeholde verktøyet og tilbehoret, holde hendene dine varme og organise jobbmønsteret ditt.

Beskrivelse

Batteriene som leveres med delle maskinen har litium-ion-technologi.

En fordel med Å bruke litium-ionbatterier er at, til batteriet er nesten tomt, er stromsvekkelse nesten ikke merkBart. Maskinen kan brukes til du starter Å merke at kraften til boremaskinen går ut. Batteriet er tomt nå og ma lades.

En annen fordel er at litium-ionbatterier\ ikke har en hukommelseseffekt. Dermen\ kan de lades nar som helst uten\ nedbryting, uavhengig av ladetilstanden\ til batteriet.

3.DRIFT

Fjerning av batteriet fra maskinen

Fig. B

• Hold maskinen (1) fast med én händ.
• Press inn opplasningsknappen for batteri (3) som finnes på baksiden av batteriet (2) med den andere handen.
• Holdienne knappen (3) nede og gli batteriet bakover ut av maskinen, som vist i Fig. B.

Sette batteriet inn i maskinen

Fig. B

• Hold maskinen (1) fast med en händ.
• Sett batteriet (2) inn i basen til maskinen som vist i Fig. B.
• Dytt batteriet videre fremover til det klikker pã plass.

Sjekke batteriets ladestatus

Fig. C

• For a sjekke status for batterilading, trykk

knappen (4) pà batteriet raskt.

• Batteriet har 4 lys som viser ladenivået, jo flere lys som tennes, jo mer ladning har batteriet igjen.
• När lysene lyser ørdt, betyr det at batteriet er tomt og ma lades umiddelbart.

• Ta batteriet (2) ut av maskinen
• Snu batteriet (2) opp ned og dytt det inn i laderen (5) som vist i Fig. C.
• Dyttr batteriet til det er dyttet welt inn i sporet.
• Sett ladepluggen inn i en stikkontakt og vent en stund. LED-indikatorene på laderen (6) vil lyse opp og vise ladestatus.

LED-indikatorer (6)

Fig.D

Laderen har 2 LED-lys (6) som angir status for ladeprosessen:

Rød LED-status:	Grønn LED-status	Ladestatus
Av Av Ingen strøm
Av På		Standbymodus:-Ingen batteri satt inn eller-Batteri satt inn, men lading har blitt fullført for mer enn 2 timer sideren
På Av Defekt batteri
Blinkende Av Batterilading pågår
Av På		Batterilading fullført, batteri helt ladet
På På		Batteriet er for varmt, ladeprosessen er på vent. Lading starter automatisk nær batteriet har kjølt seg ned.

masken不解 brukes over lengre tid, er det best à lagre batteriet i ladet tilstand.

Utstyring og fjerning av spisser til boremaskiner og skrujern

Fig. E

Drillchucken (7) er passende for spisser til boremaskiner og skrujern med rundt uller sekskantet skaft.

• Hold maskinen fast med én hánd.
• Åpne drillchicken (7) ved Å rotere chuckhylsen (8) med klokken med den andere händen til den Åpnes nok til at spissen kan glis inn.
• Sett inn skaatet til spissen til boremaskin eller skrujern
• Stram drillchucken igjen ved Å rotere chuckhylsen (8) mot klokken.
• Sjekk at spissen er godt sentrert ved Å aktivere på-/av-brytere litt.

Justering av girene

Fig. F

Bytt aldri gir mens motoren kjorer, dette vil skade maskinen.

Sett aldri bryterenmidt mellom begge posisjonene, dette vil skade maskinen

Maskinen har 2 borehaltigeter som kan justeres ved ä gli girbryteren (9) fremover aller bakover. Tallet på girbryteren (9) viser hvilken posisjon som har blitt valgt.

• Posisjon 1: For sakte boring, stort borediameter eller boring av skruer. Maskinen har høy effekt med en lav hastighet.
• Posisjon 2: For rask boring eller lite borediameter

Justering av rotasjonsretning

Fig. G

• Sett retningsbryteren (10) til posisjon ' ' for Å drille skruer eller bruke den for boring.
• Sett retningsbryteren (10) til posisjon for a fjerne skruer.

Slå maskinen på og av

Fig. G

På-/av-bryteren (11) brukes for aktivere maskinen og justere rotasjonshastighet.

• Å trykke pa-/av-bryteren (11) vil aktivere maskinen, jo lengre inn bryteren trykkes, jo raskere vil boret gå rundt.
• Å slippe på-/av-bryteren (11) vil stoppe maskinen.
• Flytt bryteren for retningsforandring (10) til midtstillingen for a lase pa-/av-bryteren. Den kan ikke bli aktivert i,thisne stillingen.

Vent til maskinen har stoppet helt fár du legger den ned. Ikke plasser den pa en stovete overflate ettersom stovpartikler kankommen inn i mekanismen.

Justering av dreiemomentet

Fig. G

Maskinen har 23 forskjellige innstlinger for dreiemoment og en spesiell boremodus for a stille inn effekten som blir overfort til chucken.

Ved Å rotere justeringsringen for dreiemoment (12), kan skruer bores til en forhåndsbestemt dybde, noe som er ideelt for gjentagende arbeid. Jo større tallet er, jo mer dreiemoment blir overført.

• Velg en lav innstilling for små skruer eller mykt arbeidsmateriale.
• Velg en hoy innstilling for store skruer, hardt arbeidsmaterialie og nár du fjerner skruer.
  Du bør helst velge sa lav innstilling som mulig nár du borer skruer. Velg en hoyere innstilling hvis motoren slipper for skruen er helt strammet.
• For boring, vri justeringsringen for dreiemoment (12) til innstillingen for boring ved a vri den welt mot klokken.

Sorg for at retningsbryteren (10) alltid er satt til under boring.

Maskinen er utstyrt med beskyttesses-funksjon mot elektrisk overbelastning. När maskinen blir overbelastes, slås den av automatisk. Vent minst 5 sekunder for à la overbelastningsbeskyttelsen nullstilles när dette skjer.

Arbeidslys (13)

Fig. A

Maskinen er utstyrt med et arbeidslys for a lyse

opp arbeidsomradyet.

Maskinen er utstyrt med en beltekrok for Å henge maskinen i beltet under bruk.

Sett alltid retningsbryteren (10) til midstillingen for a unnga utilsiktet start av maskinen.

• Ved levering er beltekroken (14) festet til venstre side av maskinen.
  Den kan fjernes enkelt ved a fjerne skruen pa kroken og ta den av.
  Den kan festes på høyre side av maskinen,hvis det foretrekkes.

Brukertips

Nar du driller skruer inn i tre, metall aller andre materialer:

• Før du bruker apparatet, sjekk at bore-ller skruspissen sitter godt og er sentrert i drillchucken.
• Skruspisser er tilgengelig i flere former og størrelser. Hvis du er usikker, bør du alltid se om spissen passer skruehodet uten klaring fandr du bruker maskinen.
  Sorg for at maskinen ikke kjører narr denkommen i kontakt med skruen. En roterende spiss kan gli. Dette kan resultere i skade på arbeidsstykket.

Nár du driller i tre, metall erler andre materialer:

• Bruk en hoyere borehaltiget med boring med lite diameter. Bruk en lavere borehaltiget med boring med stor diameter.
• Velg lave borehaltigeter for harde materialer, velg hovehastigheter for myke materialer.
• Fest arbeidsstykket skikkelig, helst med en klemme eller skruestikke.
• Trekk drillen oftte ut av hullet under boring sann at spon og borestov blur fjernet.

Ved boring i metall:

• Bruk et metallbor (HSS). For best resultat kana du kjole spissen med olje.

• Metalspirser (HSS) kan ögså brukes til Å bore i plast.

4.VEDLIKEHOLD

Slå alltid av maskinen og fjern batteripakken før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hvr bruk. Sorg for at ventilasjonsapningene er fri for stov og skitt. Fjern veldig utholdende skitt med en myk klut faktet med sapeskum. Ikke bruk noen losemidler som bensin, alcohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske componentene.

GARANTI

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

MILJØ

Defekt og/ller kasserte elektriske eller elektroniske apparater må samles pà passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifolge den europeiske veiledningen 2012/19/EU for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, ma elektroverktøy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig mæte.

Produktet ogBrukerhandboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.

Tradlos Li-Ion boremaskine 14,4V / 18V CDM1121P / CDM1122P

Yderligere sikkerhedsadvarsler for boremaskiner og skruetkere

Den tradlose boremaskine er beregnet til at fastskrue og lOsne skruer somt til at bore i træ, metal og plastik.

Tekniske specificationer

Model nr. CDM1121P CDM1122P
Oplader CDA1080S
Opladerens tilførsel 230-240 V ~ 50 Hz 45 W
Opladerens effekt 10,8-18 V DC. 2A
Genopladelig batteripakke	14,4 V —— Li-ion 2,0Ah	18 V —— Li-ion 2,0Ah
Batteriets opladningstid 1.2 time
Borepatronskapacitet 1,5-13 mm

Momentindstillinger	23 + Boretilstand
Hastighed Eden last Position 1:	0-400 /min
Position 2:	0-1400 /min
Vægt (inkl. batteri)	1,54 kg	1,59kg
Lydtrykniveau \( L_{PA} \)	66,23 dB(A)K=3 dB(A)	66,40 dB(A)K=3 dB(A)
Lydtrykeffekt \( L_{WA} \)	77,23 dB(A)K=3 dB(A)	77,40 dB(A)K=3 dB(A)
\( H_{\text{and}} \)-arm vibration \( a_{h} \) (skruetrækning Eden kraftpåvirkning)	0,627 m/s2K=1,5 m/s2	0,846 m/s2K=1,5 m/s2
\( H_{\text{and}} \)-arm vibration \( a_{h,D} \) (Boring i metal)	1,454 m/s2K=1,5 m/s2	1,843 m/s2K=1,5 m/s2

Vibrationsniveau

Sadan fjernes batteriet fra maskinen

Fig.B

• Stil retningskontakten (10) i positionen ‘←’ for at fastskrue eller for at bruge den til boring.
• Stil retningskontakten (10) i positionen ‘→’ for at fjerne skruer

Sadan taendes og slukkes maskinen Fig. G
