MANUAL DE UTILIZADOR CDM1122P Ferm

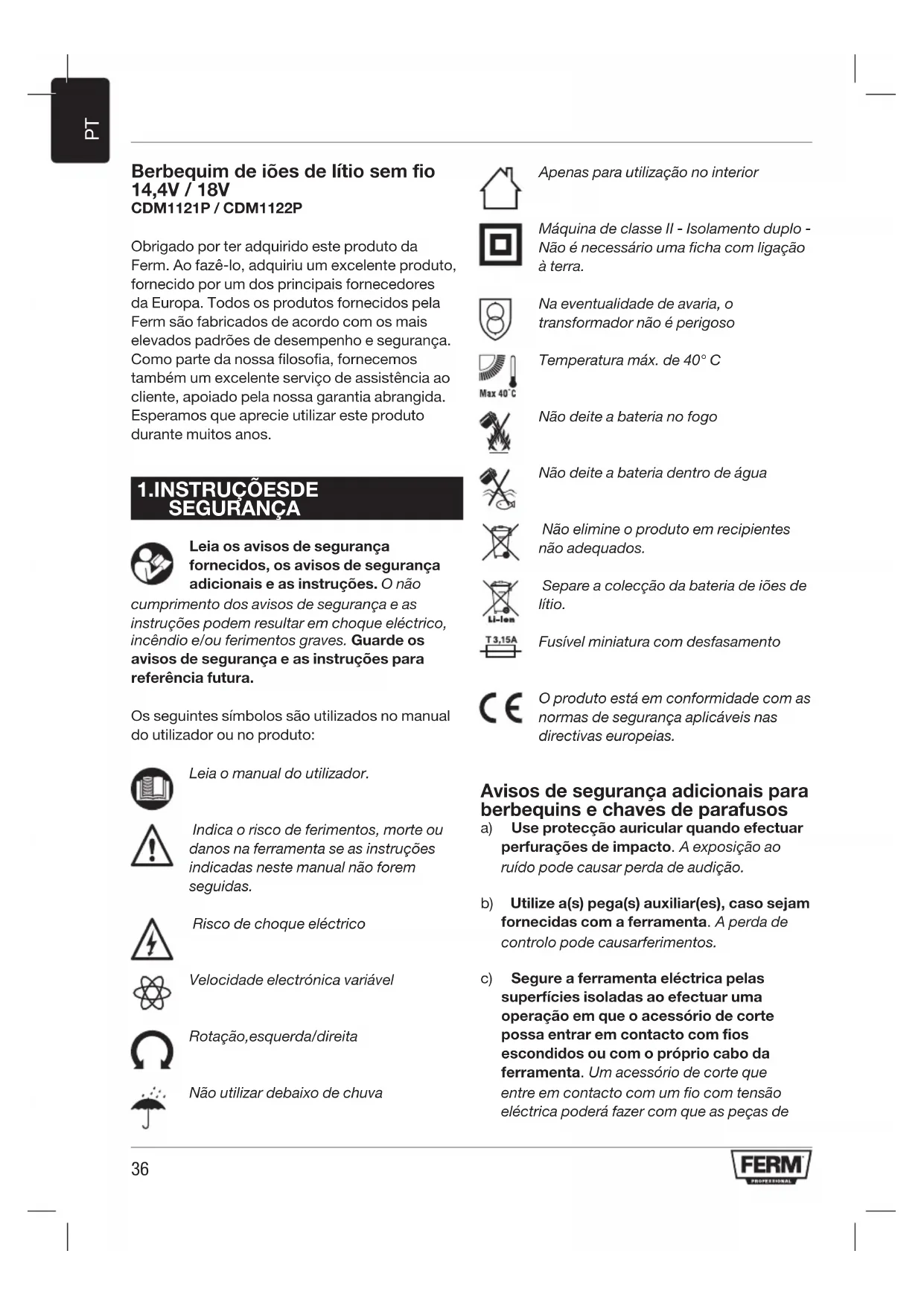

Berbequim de iões de lítio sem fio 14,4V / 18V

Obrigado por ter adquirido este produto da Ferm. Ao fazê-lo, adquiriu um excelente produto, fornecido por um dos principais fornecedores da Europa. Todos os produtos fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, fornecemos também um excelente serviço de assistência ao cliente, apoiado pela nossa garantia abrangida. Esperamos que aprecie utilizar este produto durante muitos anos.

SEGURANÇA Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico Velocidade electrónica variável Rotação, esquerda/direita Não utilizar debaixo de chuva Apenas para utilização no interior Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra. Na eventualidade de avaria, o transformador não é perigoso Temperatura máx. de 40° C Não deite a bateria no fogo Não deite a bateria dentro de água Não elimine o produto em recipientes não adequados. Separe a colecção da bateria de iões de lítio. Fusível miniatura com desfasamento O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. Avisos de segurança adicionais para berbequins e chaves de parafusos a) Use protecção auricular quando efectuar perfurações de impacto. A exposição ao ruído pode causar perda de audição. b) Utilize a(s) pega(s) auxiliar(es), caso sejam fornecidas com a ferramenta. A perda de controlo pode causarferimentos. c) Segure a ferramenta eléctrica pelas superfícies isoladas ao efectuar uma operação em que o acessório de corte possa entrar em contacto com fios escondidos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um fio com tensão eléctrica poderá fazer com que as peças de37

metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. Utilização e cuidados a ter com a ferramenta com baterias a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria. b) Utilize apenas ferramentas que tenham pilhas especificamente concebidas. A utilização de outro tipo de pilhas pode causar lesões e incêndio. c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto- circuito dos terminais da bateria pode causar queimaduras ou um incêndio. d) Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. Assistência a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica. Para o carregador Utilização pretendida Carregue apenas pilhas recarregáveis de iões de lítio de 14,4 V ou 18,0 V MÁX. 2,0Ah. Outro tipo de pilhas podem rebentar, causando ferimentos e danos. a) O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução b) As crianças devem ser vigiadas, para que não brinquem com o aparelho c) Não recarregue pilhas não recarregáveis! d) Durante o processamento de carregamento, as pilhas devem ser colocadas em locais bem ventiladas! Riscos residuais Mesmo que a ferramenta eléctrica seja utilizada de acordo com as indicações, não é possível eliminar todos os factores de risco residuais. Os seguintes perigos podem surgir no que respeita ao fabrico e concepção da ferramenta eléctrica: a) Problemas de duração resultantes da emissão de vibrações se a ferramenta eléctrica for utilizada durante períodos de tempo mais prolongados ou se não for gerida e mantida correctamente. b) Ferimentos e danos materiais devido a acessórios partidos que sejam quebrados inesperadamente. Aviso! Esta ferramenta eléctrica produz um campo electromagnético durante o funcionamento. Este campo pode, em determinadas circunstâncias, interferir com implantes médicos activos ou pas- sivos. Para reduzir o risco de ferimentos gravais ou letais, recomendamos que as pessoas que usem implantes médicos consultem um médico e o fabricante de implantes médicos antes de utilizar esta ferramenta eléctrica. Substituição do cabo de alimentação Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo agente de assistência ou técnicos devidamente qualificados para evitar uma situação de perigo.

2. INFORMAÇÕES SOBRE A

MÁQUINA Utilização pretendida Este berbequim sem fio destina-se a apertar e desapertar parafusos, assim como perfurar madeira, metal e plástico.38

Especificações técnicas Modelo n.º CDM1121P CDM1122P Carregador CDA1080S Entrada do carregador 230-240 V ~ 50 Hz 45 W Saída do carregador 10,8-18 V CC 2 A Pilha recarregável 14,4 V Iões de lítio de 2,0Ah 18 V Iões de lítio de 2,0Ah Tempo de carregamento da bateria

Capacidade do mandril 1,5-13 mm Definições do binário 23 + modo de perfuração Sem velocidade de carga Posição 1: Posição 2: 0-400/min 0-1400/min Peso (com bateria) 1,54 kg 1,59 kg Nível de pressão acústica L

66,23 dB (A) K=3 dB (A) 66,40 dB (A) K=3 dB (A) Nível de potência acústica

77,23 dB (A) K=3 dB (A) 77,40 dB (A) K=3 dB (A) Vibração da mão para o braço a

K=1,5 m/s Vibração da mão para o braço a h,D (perfurar metal) 1,454 m/s

Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 60745. Poderá ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• O uso da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.

• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho. Descrição Os números indicados no texto dizem respeito aos diagramas nas páginas 2- 4 Fig. A

3. Botão de desbloqueio da bateria

6. LED de indicação do carregador

9. Interruptor de selecção de velocidades

10. Interruptor de direcção

11. Interruptor para ligar/desligar

12. Anel de ajuste do binário

13. Luz de funcionamento

14. Gancho da correia

Tecnologia de iões de lítio As pilhas fornecidas com esta máquina têm a tecnologia de iões de lítio. Uma das vantagens da utilização das pilhas de lítio é o facto de, quando a bateria estiver quase gasta, não se nota praticamente qualquer perda de potência. A máquina pode ser utilizada até começar a reparar que a potência do berbequim está a esgotar-se. A bateria está descarregada e tem de ser carregada. Outra vantagem das pilhas de iões de lítio é não terem efeito de memória. Por conseguinte, podem ser carregadas em qualquer altura sem deterioração, independentemente do estado de carregamento da pilha.

A bateria deve ser carregada antes de utilizá-la pela primeira vez. Retirar a máquina da máquina Fig. B

• Segure a máquina (1) com firmeza com uma39

• Empurre para baixo o botão de desbloqueio da bateria (3) localizado na parte de trás da bateria (2) com a outra mão.

• Mantenha este botão premido (3) e deslize a bateria para a parte de trás da máquina, como indicado na Fig. B. Inserir a bateria na máquina Fig. B Assegure-se que o exterior da bateria está limpo e seco antes de ligá-lo ao carregador ou máquina.

• Segure a máquina (1) com firmeza com uma mão

• Insira a bateria (2) na base da máquina, como indicado na Fig. B.

• Empurre a bateria ainda mais até encaixar no respectivo local. Verificar o estado de carregamento da bateria Fig. C A bateria incluída é fornecida num estado de carregamento parcial.

• Para verificar o estado de carga da bateria, prima ligeiramente o botão (4) na bateria.

• A bateria tem 4 luzes que indicam o nível de carga, quanto maior for o número de luzes que se acenderem, maior é a carga restante na bateria.

• Se as luzes se acenderem a VERMELHO, isso significa que a bateria não tem carga e que deve carregá-la de imediato. Carregar a bateria (com o carregador) Fig. D

• Retire a bateria (2) da máquina

• Vire a bateria (2) ao contrário e deslize-a para dentro do carregador (5) como indicado na Fig. C.

• Empurre a bateria até estar totalmente encaixada na ranhura.

• Ligue a ficha do carregador a uma tomada eléctrica e aguarde alguns instantes. Os indicadores LED no carregador (6) acendem- se e mostram o estado de carregador. Indicadores LED (6) Fig.D O carregador tem 2 indicadores LED (6), que indicam o estado do processo de carregamento: Estado do LED vermelho: Estado do LED verde: Estado do carregador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - A bateria não foi inserida

- A bateria foi inserida, mas o processo de carregamento terminou há mais de 2 horas Ligado Desligado Bateria defeituosa Intermitente Desligado Carregamento da bateria em curso Desligado Ligado O carregamento da bateria foi concluído, a bateria está totalmente carregada Ligado Ligado A bateria está demasiado quente, o progresso de carregamento está em espera. O carregamento vai ser iniciado automaticamente depois da bateria arrefecer.

• O carregamento total da bateria pode demorar até cerca de 70 minutos.

• Quando a bateria estiver totalmente carregada, retire a ficha do carregador da tomada e retire a bateria do carregador.

• A bateria pode ser armazenada ou instalada directamente na máquina. As baterias de iões de lítio podem ser armazenadas durante um período prolongado sem perderem uma parte considerável da carga. Quando não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado. Instalar e retirar brocas de berbequins ou chaves de parafusos Fig. E Antes de instalar um acessório, retire sempre a bateria.40

O mandril porta-brocas (7) é adequado para brocas de berbequins e chaves de parafusos com um eixo redondo, assim como uma chave hexagonal.

• Segure a máquina com firmeza com uma mão

• Abra o mandril porta-brocas (7) rodando a manga do mandril (8) com a outra mão para a direita até ficar suficientemente aberto para que a broca deslize.

• Insira o eixo da broca do berbequim ou da chave de parafusos

• Aperte de novo o mandril porta-brocas rodando com firmeza a manga do mandril (8) para a esquerda.

• Verifique se a broca está bem centrada, activando o interruptor para ligar/desligar da máquina. Ajustar as velocidades Fig. F Nunca mude de velocidade quando o motor estiver em funcionamento, isto irá danificar a máquina. Nunca coloque o interruptor no meio entre as duas posições, porque senão danifica a máquina A máquina tem 2 velocidades de perfuração, que podem ser ajustadas deslizando o interruptor de velocidades (9) para a frente ou para trás. O número indicado no interruptor de velocidades (9) mostra a posição escolhida.

• Posição 1: Para uma perfuração lenta, um diâmetro de perfuração grande ou apertar parafusos. A máquina tem uma elevada potência a uma velocidade reduzida.

• Posição 2: Para uma perfuração rápida ou um diâmetro de perfuração pequeno Ajustar a direcção de rotação Fig. G

• Defina o interruptor de direcção (10) para a posição “” para apertar parafusos ou utilizá- la para perfuração.

• Defina o interruptor de direcção (10) para a posição “” para desapertar os parafusos. Ligar e desligar a máquina Fig. G O interruptor para ligar/desligar (11) é utilizado para activar a máquina e ajustar a velocidade de rotação.

• Se premir o interruptor para ligar/desligar (11) irá activar a máquina, quanto mais premir o interruptor, mais rápida será a rotação do berbequim.

• Se libertar o interruptor para ligar/desligar (11), a máquina será parada.

• Desloque o interruptor de inversão de direcção (10) para a posição central para bloquear o movimento do interruptor para ligar/desligar. Nesta posição, não pode ser activado. Só deve pousar a máquina depois de parar de funcionar por completo. Não coloque a máquina numa superfície com pó uma vez que podem entrar partículas de pó dentro do mecanismo. Ajustar o binário Fig. G A máquina tem 23 definições de binário diferentes e um modo de perfuração especial para definir a potência transmitida para o mandril. Ao rodar o anel de ajuste do binário (12), os parafusos podem ser apertados para uma profundidade pré-determinada, ideal para trabalho repetitivo. Quanto mais alto for o número, maior será o binário transmitido.

• Seleccione uma definição baixa para os parafusos pequenos ou material macio.

• Seleccione uma definição alta para parafusos grandes, materiais duros e quando retirar parafusos.

• De preferência, deve escolher uma definição tão baixa quanto possível quando apertar parafusos. Seleccione uma definição mais alta se o motor deslizar antes do parafuso ser apertado totalmente.

• Para trabalhos de perfuração, rode o anel de ajuste de binário (12) para as definições de perfuração rodando-o totalmente para a esquerda. Assegure-se que o interruptor de direcção (10) está sempre definido para durante a perfuração. A máquina está equipada com a função de protecção de sobrecarga electrónica.41

Se a máquina ficar sobrecarregada, desliga-se automaticamente. Se isto se verificar, aguarde durante pelo menos 5 segundos para permitir a reposição da protecção de sobrecarga. Luz de funcionamento (13) Fig. A A máquina está equipada com uma luz de funcionamento para iluminar o local de trabalho.

• Liga-se automaticamente quando o interruptor para ligar/desligar é premido.

• Desliga-se automaticamente quando o interruptor para ligar/desligar é libertado. Gancho da correia (14) Fig. A A máquina está equipada com um gancho de correia para pendurar a máquina à correia durante a utilização. Mude sempre o interruptor de direcção (10) para a posição intermédia para evitar um arranque acidental da máquina.

• Se for fornecido, o gancho da correia (14) está montado no lado esquerdo da máquina.

• Pode retirá-lo facilmente removendo o parafuso no gancho e retirando-o.

• Pode montá-lo no lado direito da máquina, se preferir. Sugestões para o utilizador Quando apertar parafusos em madeira, metal e outros materiais:

• Antes de utilizar o aparelho, verifique se a broca ou parafuso estão bem apertados e centrados no mandril porta-brocas.

• As brocas estão disponíveis em formas e tamanhos. Se não tiver a certeza qual deve utilizar, experimente se a broca encaixa na cabeça do parafuso sem folga antes de utilizar a máquina.

• Quando entrar em contacto com o parafuso, assegure-se que a máquina não está a funcionar. Uma broca rotativa pode escorregar. Isto pode resultar em danos na peça a trabalhar. Quando perfurar madeira, metal e outros materiais:

• Com berbequins de diâmetro pequeno, utilize uma velocidade de perfuração elevada. Com berbequins de diâmetro grande, utilize uma velocidade de perfuração baixa.

• Para materiais duros, seleccione uma velocidade de perfuração baixa, para materiais macios seleccione uma velocidade de perfuração elevada.

• Fixe a peça a trabalhar correctamente, de preferência utilizando um grampo ou torno.

• Durante a perfuração, retire o berbequim do furo com frequência para que as limalhas de ferro ou a poeira da perfuração seja removida. Quando perfurar metal:

• Utilize uma broca de metal (HSS). Para obter os melhores resultados, deve arrefecer a broca com óleo.

• As brocas de metal (HSS) também podem ser utilizadas para perfurar plástico.

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina. Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.42

GARANTIA As condições da garantia estão disponíveis no cartão da garantia fornecido em separado. AMBIENTE Os aparelhos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/EU sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio. Trapano/avvitatore senza fili con batteria Li-Ion 14,4V / 18V
