NÁVOD K OBSLUZE CDM1122P Ferm

Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

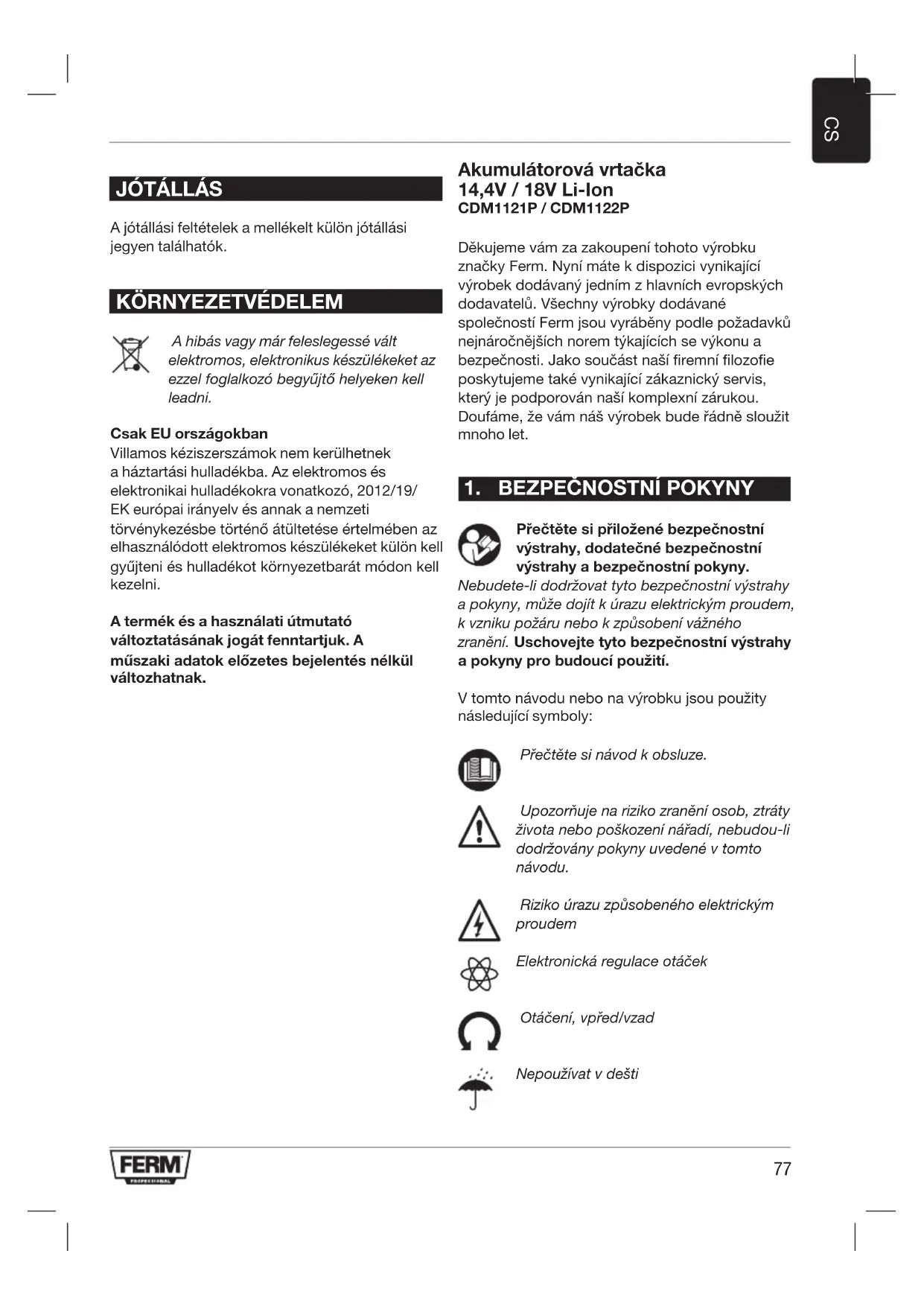

1. BEZPEČNOSTNÍ POKYNY

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití. V tomto návodu nebo na výrobku jsou použity následující symboly: Přečtěte si návod k obsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu. Riziko úrazu způsobeného elektrickým proudem Elektronická regulace otáček Otáčení, vpřed/vzad Nepoužívat v dešti78

Není určeno pro venkovní použití Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče. Dojde-li k závadě, transformátor není nebezpečný Maximální teplota 40° C Nevhazujte baterii do ohně Nevhazujte baterii do vody Nevyhazujte tento výrobek do nevhodného kontejneru. Tříděný odpad pro baterie Li-Ion. Miniaturní pojistka s tepelným jištěním Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU. Doplňkové bezpečnostní výstrahy pro vrtačky a šroubováky a) Při příklepovém vrtání používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. b) Používejte přídavné rukojeti, jsou-li dodány s nářadím. Ztráta kontroly nad nářadím může vést k způsobení zranění. c) Držte elektrické nářadí za izolovaná místa určená pro úchop při provádění každé práce, kdy se pracovní příslušenství může dostat do kontaktu se skrytým vodičem nebo s vlastním napájecím kabelem. Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem. Použití a údržba nářadí napájeného baterií a) Nabíjejte baterie pouze v nabíječce, která je specifikována výrobcem. Nabíječka vhodná pro jeden typ baterie může při vložení jiného nevhodného typu způsobit požár. b) Používejte elektrické nářadí pouze se specificky určenými bateriemi. Použití jiných typů baterií může způsobit vznik požáru nebo zranění. c) Není-li baterie používána, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jejich kontaktů. Zkratování kontaktů baterie může vést k způsobení popálenin nebo požáru. d) V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny. Servis a) Svěřte opravu vašeho elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí. Pokyny pro nabíječku Určené použití Nabíjejte pouze nabíjecí baterie typu Li-Ion s kapacitou maximálně 2,0Ah s napájecím napětím 14,4 nebo 18 V. Ostatní typy baterií mohou prasknout a způsobit zranění a poškození. a) Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce. b) Děti musí být pod dozorem, aby si s tímto nářadím nehrály.79

c) Nenabíjejte baterie, které nejsou k nabíjení určeny! d) Během nabíjení musí být baterie umístěny na dobře větraném místě! Zbytková rizika Přestože je elektrické nářadí používáno podle předepsaných pokynů, všechna zbytková rizika nemohou být vyloučena. V souvislosti s konstrukcí a designem elektrického nářadí se mohou objevit následující rizika: a) Zdravotní postižení vyplývající z vibrací, je-li elektrické nářadí používáno dlouhodobě nebo není-li odpovídajícím způsobem ovládáno a není-li správně prováděna jeho údržba. b) Zranění a hmotné škody v důsledku poškození pracovního příslušenství, které je náhle odmrštěno. Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto pole může za určitých okolností způsobit problémy, pokud jde o aktivní nebo pa- sivní lékařské implantáty. Chcete-li snížit riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby před použitím tohoto nářadí provedli konzultaci se svým lékařem a s výrobcem zdravotního implantátu. Výměna napájecího kabelu Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby bylo zabráněno možným rizikům.

2. INFORMACE O NÁŘADÍ

Určené použití Tato akumulátorová vrtačka je určena pro utahování a povolování šroubů a také pro vrtání do dřeva, kovu a plastu. Technické údaje Číslo modelu CDM1121P CDM1122P Nabíječka CDA1080S Vstupní parametry nabíječky 230 - 240 V, 50 Hz, 45 W Výstupní parametry nabíječky 10,8 - 18 V, stejnosměrný proud 2 A Nabíjecí baterie 14,4 V Li-Ion 2,0Ah 18 V Li-Ion 2,0Ah Doba nabíjení baterie 1.2 hodina Kapacita sklíčidla 1,5-13 mm Nastavení momentu 23 poloh + režim vrtání Otáčky naprázdno Poloha 1: Poloha 2:

Hmotnost (včetně baterie) 1,54 kg 1,59kg Akustický tlak L

77,23 dB(A) K = 3 dB(A) 77,40 dB(A) K = 3 dB(A) Vibrace působící na ruce a paže a

(šroubování bez příklepu) 0,627 m/s

Vibrace působící na ruce a paže a h,D (vrtání do kovu) 1,454 m/s

Vibrace Deklarovaná úroveň vibrací uvedená v tomto návodu byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 61029. Tato úroveň vibrací může být použita pro srovnání jednotlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.80

Popis Čísla v následujícím textu odkazují na obrázky na stranách 2- 4 Obr. A

3. Tlačítko pro uvolnění baterie

4. Indikace stavu nabití baterie

6. LED indikátory nabíječky

9. Přepínač pro volbu převodů

10. Přepínač chodu vpřed/vzad

11. Spínač zapnuto/vypnuto

12. Kroužek pro nastavení momentu

13. Pracovní svítilna

14. Příchytka na řemen

Technologie Li-Ion Baterie dodávané s tímto nářadím disponují technologií Li-Ion. Jednou z výhod baterií typu Li-Ion je to, že dokud nebude baterie téměř vybitá, stěží zaznamenáte pokles výkonu. Nářadí může být používáno, dokud se nezačne projevovat pokles jeho výkonu. Znamená to, že je baterie vybitá a musí být znovu nabita. Další výhodou je, že baterie typu Li-Ion nemají žádný paměťový efekt. Proto mohou být bez jakéhokoli rizika kdykoli nabíjeny, a to nezávisle na stavu jejich nabití.

Před prvním použitím musí být baterie nabita. Vyjmutí baterie z nářadí Obr. B

• Jednou rukou pevně uchopte nářadí (1).

• Druhou rukou stlačte dolů uvolňovací tlačítko baterie (3), které se nachází na zadní části baterie (2).

• Tlačte toto tlačítko (3) stále dolů a vysunujte baterii dolů z nářadí, jak je zobrazeno na obr. B. Vložení baterie do nářadí Obr. B Před vložením do nabíječky nebo do nářadí zajistěte, aby byl povrch baterie čistý a suchý.

• Jednou rukou pevně uchopte nářadí (1).

• Zasuňte baterii (2) do rukojeti nářadí, jak je zobrazeno na obr. B.

• Zatlačte baterii až do dorazové polohy tak, aby byla řádně zajištěna. Kontrola stavu nabití baterie Obr. C Přiložená baterie je dodávána v částečně nabitém stavu.

• Chcete-li zkontrolovat stav nabití baterie, krátce stiskněte tlačítko (4) na baterii.

• K dispozici jsou 4 kontrolky indikující stav nabití baterie, čím více kontrolek svítí, tím více je baterie nabita.

• Svítí-li tyto kontrolky ČERVENĚ, znamená to, že je baterie vybitá a musí být okamžitě nabita. Nabíjení baterie (pomocí nabíječky) Obr. D

• Vyjměte baterii (2) z nářadí.

• Obraťte baterii (2) spodní stranou nahoru a zasuňte ji do nabíječky (5), jak je zobrazeno na obr. C.

• Stlačte baterii zcela dolů, aby došlo k jejímu řádnému usazení v nabíječce.

• Připojte zástrčku kabelu nabíječku k síťové zásuvce a chvíli počkejte. LED indikátory na nabíječce (6) se rozsvítí a zobrazí aktuální stav nabití baterie. LED indikátory (6) Obr. D Tato nabíječka je vybavena 2 LED indikátory (6), které indikují stav procesu nabíjení: Stav červené LED: Stav zelené LED: Stav nabíječky Nesvítí Nesvítí Žádné napájení81

Nesvítí Svítí Pohotovostní režim: - Není vložena žádná baterie nebo - Baterie je vložena, ale nabíjení bylo ukončeno více než před 2 hodinami Svítí Nesvítí Poškozená baterie Bliká Nesvítí Probíhající nabíjení baterie Nesvítí Svítí Nabíjení baterie ukončeno, baterie je zcela nabita Svítí Svítí Baterie je příliš horká, proces nabíjení je pozastaven. Nabíjení bude zahájeno automaticky, jakmile dojde k vychladnutí baterie.

• Úplné nabití baterie může trvat až 70 minut.

• Jakmile bude baterie zcela nabita, odpojte zástrčku kabelu nabíječky od zásuvky a vyjměte baterii z nabíječky.

• Baterie může být uložena nebo může být přímo vložena do nářadí. Baterie Li-Ion mohou být uloženy dlouhou dobu, aniž by došlo k poklesu jejich nabití. Nebude-li toto nářadí používáno delší dobu, zajistěte, aby byla baterie před uložením nabita. Vložení nebo vyjmutí vrtáků nebo šroubovacích nástavců Obr. E Před montáží příslušenství vždy vyjměte baterii z nářadí. Sklíčidlo vrtačky (7) je vhodné pro vrtáky a šroubovací nástavce se standardní kulatou i se šestihrannou upínací stopkou.

• Jednou rukou pevně uchopte nářadí.

• Druhou rukou otáčejte objímkou sklíčidla (8) ve směru pohybu hodinových ručiček, dokud nedojde k dostatečnému otevření sklíčidla (7), které umožní upnutí nástroje.

• Zasuňte do sklíčidla upínací stopku vrtáku nebo šroubovacího nástavce.

• Znovu řádně utáhněte sklíčidlo vrtačky otáčením objímky sklíčidla (8) proti směru pohybu hodinových ručiček.

• Na chvíli spusťte nářadí krátkým stisknutím spínače zapnuto/vypnuto, abyste zkontrolovali vystředění pracovního nástroje. Nastavení převodů Obr. F Nikdy neměňte převodové stupně, je-li motor v chodu, protože by došlo k poškození nářadí. Nikdy nenastavujte přepínač pro volbu převodů doprostřed mezi obě polohy, protože by došlo k poškození nářadí. Toto nářadí má k dispozici 2 převodové stupně pro vrtání, které mohou být nastaveny přesunutím přepínače pro volbu převodů (9) směrem dopředu nebo dozadu. Číslo na přepínači pro volbu převodů (9) zobrazuje, jaká poloha je zvolena.

• Poloha 1: Pro pomalé vrtání, pro velké průměry vrtáků nebo pro šroubování. Nářadí má velký výkon a nízké otáčky.

• Poloha 2: Pro rychlé vrtání nebo pro malé průměry vrtáků. Nastavení směru otáčení Obr. G

• Nastavte přepínač chodu vpřed/vzad (10) do polohy „“, aby mohlo být prováděno utahování šroubů a vrutů nebo vrtání.

• Nastavte přepínač chodu vpřed/vzad (10) do polohy „“, aby mohlo být prováděno povolování šroubů a vrutů. Zapnutí a vypnutí nářadí Obr. G Spínač zapnuto/vypnuto (11) je používán pro zapnutí nářadí a pro nastavení otáček.

• Stisknutí spínače zapnuto/vypnuto (11) způsobí zapnutí nářadí. Čím více tento spínač stisknete, tím vyšší budou otáčky nářadí.

• Uvolněním spínače zapnuto/vypnuto (11) dojde k vypnutí nářadí.

• Nastavením přepínače chodu vpřed/vzad (10) do střední polohy dojde k zablokování funkce spínače zapnuto/vypnuto. V této poloze nemůže být spínač zapnuto/vypnuto aktivován.82

Odkládejte toto nářadí pouze v případě, je-li zcela zastaveno. Nepokládejte toto nářadí na prašný povrch, protože by se do mechanismu nářadí mohl dostat prach. Nastavení momentu Obr. G Toto nářadí má k dispozici 23 polohy pro nastavení momentu a speciální režim pro vrtání pro nastavení výkonu přenášeného na sklíčidlo. Po otočení kroužku pro nastavení momentu (12) do požadované polohy mohou být šrouby nebo vruty zašroubovány do přednastavené hloubky, což je ideální pro opakovaně prováděné práce. Čím vyšší je číslo, tím vyšší je hodnota momentu.

• Při použití malých vrutů nebo při práci s měkkým materiálem použijte nižší hodnoty momentu.

• Při použití velkých vrutů nebo tvrdého materiálu a při povolování šroubů použijte vysoké hodnoty momentu.

• Při utahování šroubů byste měli používat nastavení co nejnižší hodnoty momentu. Začne-li motor nářadí prokluzovat ještě před úplným utažením šroubu, zvolte nastavení vyšší hodnoty momentu.

• Při vrtání otočte kroužek pro nastavení momentu (12) proti směru pohybu hodinových ručiček až do koncové polohy určené pro vrtání. Provádíte-li vrtání, ujistěte se, zda je přepínač chodu vpřed/vzad (10) vždy nastaven do polohy . Toto nářadí je vybaveno funkcí elektronické ochrany proti přetížení. Jakmile dojde k přetížení tohoto nářadí, nářadí se automaticky vypne. Dojde-li k takové situaci, počkejte prosím minimálně 5 sekund, aby došlo k automatickému resetování funkce ochrany proti přetížení. Pracovní svítilna (13) Obr. A Toto nářadí je vybaveno pracovní svítilnou, která osvětlujte pracovní prostor.

• Tato svítilna se automaticky rozsvítí při stisknutí spínače zapnuto/vypnuto.

• Tato svítilna automaticky zhasne, jakmile dojde k uvolnění spínače zapnuto/vypnuto. Příchytka na řemen (14) Obr. A Toto nářadí je opatřeno příchytkou na řemen, která během práce umožňuje zavěšení nářadí na řemen. Vždy nastavte přepínač chodu vpřed/ vzad (10) do středové polohy, abyste zabránili náhodnému spuštění nářadí.

• Při dodání je příchytka na řemen (14) připevněna k levé části nářadí.

• Příchytka může být snadno sejmuta po odšroubování upevňovacího šroubu příchytky.

• Tato příchytka může být dle přání uživatele upevněna i na pravé části nářadí. Rady pro uživatele Při šroubování šroubů a vrutů do dřeva, kovu a jiných materiálů:

• Před použitím tohoto nářadí zkontrolujte, je-li vrták nebo šroubovací nástavec ve sklíčidle řádně upevněn a vystředěn.

• Šroubovací nástavce jsou k dispozici v několika různých tvarech a rozměrech. Nejste-li si zcela jisti, před použitím nářadí vždy vyzkoušejte, zda může být šroubovací nástavec bez vůle řádně vložen do šroubovací hlavy.

• Zajistěte, aby nářadí nebylo v chodu, je-li v kontaktu s hlavou šroubu. Otáčející se šroubovací nástavec může prokluzovat. Tímto způsobem by mohlo dojít k poškození obrobku. Při vrtání do dřeva, kovu a jiných materiálů:

• Při použití vrtáků s malými průměry používejte vysoké otáčky vrtačky. Při použití vrtáků s velkými průměry používejte nízké otáčky vrtačky.

• Při práci s tvrdými materiály zvolte nízké otáčky vrtačky a při práci s měkkými materiály používejte vysoké otáčky.

• Pevně si upněte obrobek a používejte upínací svorky nebo svěrák.

• Během vrtání vytahujte vrták často z vrtaného otvoru, aby došlo k odstranění odvrtaného83

materiálu a prachu. Při vrtání do kovu:

• Používejte vrtáky do kovu (HSS). Chcete-li dosáhnout co nejlepších výsledků, chlaďte vrták olejem.

• Vrtáky do kovu z rychlořezné oceli (HSS) mohou být také použity pro vrtání do plastu.

Před čištěním a prováděním údržby nářadí vždy vypněte a vyjměte baterii z nářadí. Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty. ZÁRUKA Záruční podmínky můžete nalézt na přiloženém záručním listě.

PROSTŘEDÍ Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění. Bezdrôtová lítium-iónová vŕtačka 14,4 V/18 V
