CDM1118 - Elektrická vrtačka Ferm - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová vrtačka-šroubovák
Značka	Ferm
Model	CDM1118
Napájení	Li-ion baterie 12 V, 1,5 Ah
Nabíječka	Vstup 100-240 V~ 50/60 Hz, výstup 13,5 V DC 1,5 A
Doba nabíjení	60 minut
Kapacita sklíčidla	1,0 až 10 mm
Nastavení točivého momentu	17 poloh + režim vrtání
Volnoběžné otáčky	Poloha 1: 0-350 ot/min; Poloha 2: 0-1300 ot/min
Směr otáčení	Nastavitelný levý / pravý
Hmotnost (s baterií)	1,0 kg
Hladina akustického tlaku	66,57 dB(A) (K=3 dB(A))
Hladina akustického výkonu	77,57 dB(A) (K=3 dB(A))
Vibrace (šroubování)	0,854 m/s² (K=1,5 m/s²)
Vibrace (vrtání do kovu)	2,069 m/s² (K=1,5 m/s²)
Ochrana proti přetížení	Ano, elektronická
Osvětlení	Integrovaná pracovní lampa
Dvojitá izolace	Ano (třída II)
Určené použití	Vrtání do dřeva, kovu, plastu; šroubování/vyšroubování
Údržba	Čistěte tělo měkkým, mírně vlhkým hadříkem (mýdlovou vodou)
Záruka	Záruční list je dodáván samostatně

Často kladené otázky - CDM1118 Ferm

Jak nabít baterii vrtačky Ferm CDM1118?

Zapojte nabíječku do síťové zásuvky (100-240 V~). Vložte baterii do nabíječky. Červená LED kontrolka indikuje probíhající nabíjení; když se změní na zelenou, baterie je plně nabitá (přibližně 60 minut). Poté nabíječku odpojte.

Jak vyměnit vrták nebo šroubovací bit?

Nejprve z bezpečnostních důvodů vyjměte baterii. Otevřete sklíčidlo otočením kroužku ve směru hodinových ručiček. Vložte vrták nebo bit, poté pevně utáhněte otáčením proti směru hodinových ručiček. Zkontrolujte středění krátkým stisknutím spínače.

Jak nastavit utahovací moment?

Otočte nastavovacím kroužkem točivého momentu (11) na požadované číslo (1 až 17). Pro vrtání nastavte na symbol vrtání (▲). Nízké nastavení je vhodné pro malé šrouby nebo měkké materiály; vysoké nastavení pro velké šrouby nebo tvrdé materiály.

Jak obrátit směr otáčení vrtačky?

Použijte přepínač směru otáčení (9). Nastavte jej na šipku dopředu (šroubování nebo vrtání) nebo dozadu (vyšroubování). Pro uzamčení spínače zapnutí/vypnutí přepněte přepínač do středové polohy.

Jaká je výdrž baterie?

Výdrž závisí na použití: šroubování, vrtání atd. Li-ion baterie 1,5 Ah umožňuje přibližně 60 minut lehkého vrtání. Před prvním použitím ji plně nabijte.

Jaká bezpečnostní opatření mám dodržovat?

Při příklepovém vrtání používejte ochranu sluchu. Použijte přídavnou rukojeť, je-li k dispozici. Držte nástroj za izolované povrchy, abyste předešli úrazu elektrickým proudem při kontaktu s vodiči pod napětím. Nepoužívejte v dešti.

Je tato vrtačka kompatibilní s jinými bateriemi Ferm?

Je navržena pouze pro Li-ion baterie 12 V řady Ferm. Použití jiných baterií může poškodit nástroj nebo způsobit požár. Používejte předepsanou nabíječku (model CDA1086).

Co dělat, když se vrtačka během používání zastaví?

Pravděpodobně se aktivovala ochrana proti přetížení. Počkejte několik sekund, než dojde k automatickému resetování. Pokud problém přetrvává, vyjměte baterii, zkontrolujte stav vrtáku a nechte nástroj vychladnout.

Jaká je hlučnost vrtačky?

Hladina akustického tlaku je 66,57 dB(A) s nejistotou 3 dB(A). Hladina akustického výkonu je 77,57 dB(A). Při delším používání se doporučuje používat ochranu sluchu.

Jak čistit a udržovat vrtačku?

Před jakýmkoli čištěním vyjměte baterii. Čistěte kryt měkkým, mírně vlhkým hadříkem (mýdlovou vodou). Nepoužívejte rozpouštědla (benzin, alkohol, čpavek). Pravidelně kontrolujte, zda nejsou ucpané větrací otvory.

NÁVOD K OBSLUZE CDM1118 Ferm

Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti.

1. BEZPEČNOSTNÍ POKYNY

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny.

Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu nebo na výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Riziko úrazu způsobeného elektrickým proudem

Elektronická regulace otáček

Otáčení, vpřed/vzad

Nepoužívat v dešti

Není určeno pro venkovní použití

Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Maximální teplota 40°C

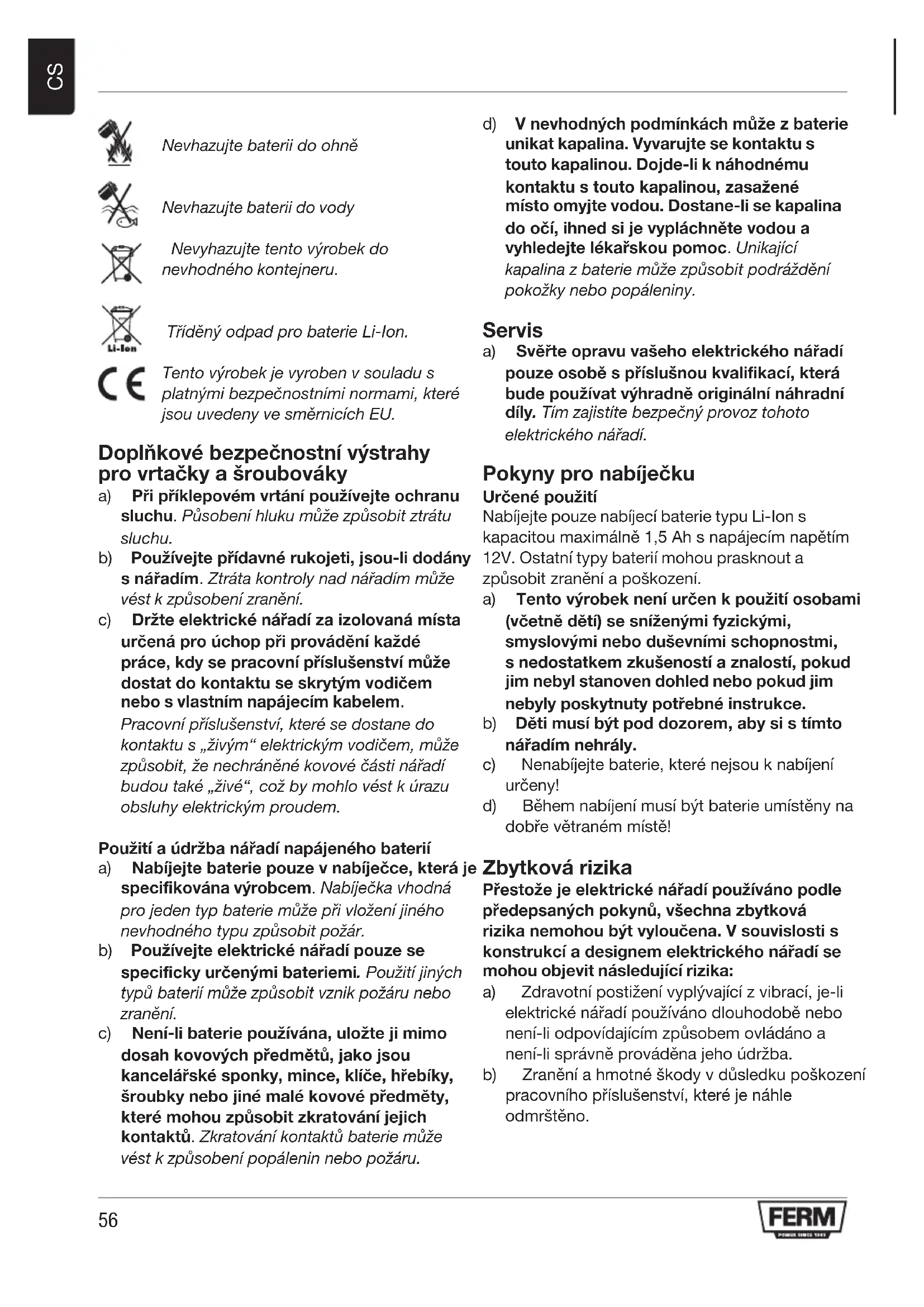

Nevhazujte baterii do ohně

Nevhazujte baterii do vody

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tříděný odpad pro baterie Li-Ion.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

Doplňkové bezpečnostní výstrahy pro vrtačky a šroubováky

a) Při příklepovém vrtání používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
b) Používejte přídavné rukojeti, jsou-li dodány s nářadím. Ztráta kontroly nad nářadím může vést k způsobení zranění.
c) Držte elektrické nářadí za izolovaná místa určená pro úchop při provádění každé práce, kdy se pracovní příslušenství může dostat do kontaktu se skrytým vodičem nebo s vlastním napájecím kabelem.
Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

Použití a údržba nářadí napájeného baterií

a) Nabíjejte baterie pouze v nabíječce, která je specifikována výrobcem. Nabíječka vhodná pro jeden typ baterie může při vložení jiného nevhodného typu způsobit požár.
b) Používejte elektrické nářadí pouze se specificky určenými bateriemi. Použití jiných typů baterií může způsobit vznik požáru nebo zranění.
c) Není-li baterie používána, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jejich kontaktů. Zkratování kontaktů baterie může vést k způsobení popálenin nebo požáru.

d) V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.

Servis

a) Svěřte opravu vašeho elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Pokyny pro nabíječku Určené použití

Nabíjejte pouze nabíjecí baterie typu Li-Ion s kapacitou maximálně 1,5 Ah s napájecím napětím 12V. Ostatní typy baterií mohou prasknout a způsobit zranění a poškození.

a) Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.
b) Děti musí být pod dozorem, aby si s tímto nářadím nehrály.
c) Nenabíjejte baterie, které nejsou k nabíjení určeny!
d) Během nabíjení musí být baterie umístěny na dobře větraném místě!

Zbytková rizika

Přestože je elektrické nářadí používáno podle předepsaných pokynů, všechna zbytková rizika nemohou být vyloučena. V souvislosti s konstrukcí a designem elektrického nářadí se mohou objevit následující rizika:

a) Zdravotní postižení vyplývající z vibrací, je-li elektrické nářadí používáno dlouhodobě nebo není-li odpovídajícím způsobem ovládáno a není-li správně prováděna jeho údržba.
b) Zranění a hmotné škody v důsledku poškození pracovního příslušenství, které je náhle odmrštěno.

Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto pole může za určitých okolností způsobit problémy, pokud jde o aktivní nebo pasivní lékařské implantáty. Chcete-li snížit riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby před použitím tohoto nářadí provedli konzultaci se svým lékařem a s výrobcem zdravotního implantátu.

2. INFORMACE O NÁRADÍ

Určené použití

Tato akumulátorová vrtačka je určena pro utahování a povolování šroubů a také pro vrtání do dřeva, kovu a plastu.

Technické údaje

Číslo modelu CDM1118/CDM1119
Nabíječka CDA1086
Vstupní parametry nabíječky	100-240 V, 50/60 Hz, max. 1.4A
Výstupní parametry nabíječky	13,5 V, stejnosměrný proud 1.5A
Nabíjecí baterie 12 V Li-ion 1,5Ah=
Doba nabíjení baterie 60 minut
Kapacita sklíčidla 1,0 - 10 mm
Nastavení momentu 17 poloh + režim vrtání
Otáčky naprázdno Poloha 1: 0-350/minPoloha 2: 0-1300/min
Hmotnost (včetně baterie) 1,0 kg
Akustický tlak L_PA	66,57 dB(A), K = 3 dB(A)
Akustický výkon L_WA	77,57 dB(A), K = 3 dB(A)
Vibrace působící na ruce a paže a_h (šroubování bez příklepu)	0,854 m/s ^2 K = 1,5 m/s ^2
Vibrace působící na ruce a paže a_h,D (vrtání do kovu)	2,069 m/s ^2 K = 1,5 m/s ^2

Vibrace

Deklarovaná úroveň vibrací uvedená v tomto návodu byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 61029. Tato úroveň vibrací může být použita pro srovnání jednotlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při

používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

Popis

Čísla v následujícím textu odkazují na obrázky na stranách 2 - 3

Obr. A

1. Nářadí
2. Baterie
3. Tlačítko pro uvolnění baterie
4. Nabíječka
5. LED indikátor nabíječky
6. Sklíčidlo
7. Přepínač pro volbu převodů
8. Přepínač chodu vpřed/vzad
9. Spínač zapnuto/vypnuto
10. Kroužek pro nastavení momentu
11. Pracovní svítilna

3. POUŽITÍ

Před prvním použitím musí být baterie nabita.

Vyjmutí baterie z nářadí

Obr. B1 + B2

- Stiskněte tlačítka pro uvolnění baterie (3) a vytáhněte baterii z rukojeti nářadí, jak je zobrazeno na obr. B1.

Vložení baterie do nářadí

Obr. B1 + B2

Před vložením do nabíječky nebo do nářadí zajistěte, aby byl povrch baterie čistý a suchý.

• Zasuňte baterii (2) do rukojeti nářadí, jak je zobrazeno na obr. B2.
• Zatlačte baterii až do dorazové polohy tak, aby byla řádně zajištěna.

Nabíjení baterie (pomocí nabíječky) Obr. C

- Připojte zástrčku kabelu nabíječku k síťové zásuvce a chvíli počkejte. LED indikátor na nabíječce (6) se rozsvítí a zobrazí aktuální stav nabití baterie.

LED indikátor (6)

Obr. C

Tato nabíječka je vybavena 1 LED indikátorem (6), který indikuje stav procesu nabíjení:

LED Stav	nabíječky
Červená	Probíhající nabíjení baterie
Zelená	Nabíjení baterie ukončeno, baterie je zcela nabita

• Úplné nabití baterie s kapacitou 1,5Ah může trvat až 60 minut.
• Jakmile bude baterie zcela nabita, odpojte zástrčku kabelu nabíječky od zásuvky a vyjměte baterii z nabíječky.

Nebude-li toto nářadí používáno delší dobu, zajistěte, aby byla baterie před uložením nabita.

Vložení nebo vyjmutí vrtáků nebo šroubovacích nástavců Obr. D

Před montáží příslušenství vždy vyjměte baterii z nářadí.

Sklíčidlo vrtačky (7) je vhodné pro vrtáky a šroubovací nástavce se standardní kulatou i se šestihrannou upínací stopkou.

• Jednou rukou pevně uchopte nářadí.
- Druhou rukou otáčejte sklíčidlem (7) ve směru pohybu hodinových ručiček, dokud nedojde k dostatečnému otevření sklíčidla, které umožní upnutí nástroje.
- Zasuňte do sklíčidla upínací stopku vrtáku nebo šroubovacího nástavce.
- Znovu řádně utáhněte sklíčidlo vrtačky otáčením sklíčidla (7) proti směru pohybu hodinových ručiček.
- Na chvíli spustte nářadí krátkým stisknutím spínače zapnuto/vypnuto, abyste zkontrolovali vystředění pracovního nástroje.

Nastavení převodů Obr. D

Nikdy neměňte převodové stupně, je-li motor v chodu, protože by došlo k poškození nářadí.

Nikdy nenastavujte přepínač pro volbu převodů doprostřed mezi obě polohy, protože by došlo k poškození nářadí.

Toto nářadí má k dispozici 2 převodové stupně pro vrtání, které mohou být nastaveny přesunutím přepínače pro volbu převodů (8) směrem dopředu nebo dozadu. Číslo na přepínači pro volbu převodů (8) zobrazuje, jaká poloha je zvolena.

• Poloha 1: Pro pomalé vrtání, pro velké průměry vrtáků nebo pro šroubování. Nářadí má velký výkon a nízké otáčky.
• Poloha 2: Pro rychlé vrtání nebo pro malé průměry vrtáků.

Nastavení směru otáčení Obr. E

• Nastavte přepínač chodu vpřed/vzad (9) do polohy, aby mohlo být prováděno utahování šroubů a vrutů nebo vrtání.
• Nastavte přepínač chodu vpřed/vzad (9) do polohy, aby mohlo být prováděno povolování šroubů a vrutů.

Zapnutí a vypnutí nářadí Obr. E

Spínač zapnuto/vypnuto (10) je používán pro zapnutí nářadí a pro nastavení otáček.

• Stisknutí spínače zapnuto/vypnuto (10) způsobí zapnutí nářadí. Čím více tento spínač stisknete, tím vyšší budou otáčky nářadí.
• Uvolněním spínače zapnuto/vypnuto (10) dojde k vypnutí nářadí.
• Nastavením přepínače chodu vpřed/vzad (9) do střední polohy dojde k zablokování funkce spínače zapnuto/vypnuto.

Nastavení momentu Obr. E

Toto nářadí má k dispozici 17 polohy pro nastavení momentu a speciální režim pro vrtání pro nastavení výkonu prěnášeného na sklíčidlo.

Po otočení kroužku pro nastavení momentu (11) do požadované polohy mohou být šrouby nebo

vruty zašroubovány do přednastavené hloubky, což je ideální pro opakovaně prováděné práce. Čím vyšší je číslo, tím vyšší je hodnota momentu.

• Při použití malých vrutů nebo při práci s měkkým materiálem použijte nižší hodnoty momentu.
• Při použití velkých vrutů nebo tvrdého materiálu a při povolování šroubů použijte vysoké hodnoty momentu.
• Při utahování šroubů byste měli používat nastavení co nejnižší hodnoty momentu. Začne-li motor nářadí prokluzovat ještě před úplným utažením šroubu, zvolte nastavení vyšší hodnoty momentu.
• Při vrtání otočte kroužek pro nastavení momentu (11) proti směru pohybu hodinových ručiček až do koncové polohy určené pro vrtání (▲)

Provádíte-li vrtání, ujistěte se, zda je přepínač chodu vpřed/vzad (9) vždy nastaven do polohy

Toto nářadí je vybaveno funkcí elektronické ochrany proti přetížení. Jakmile dojde k přetížení tohoto nářadí, nářadí se automaticky vypne. Dojde-li k takové situaci, počkejte prosím několik sekund, aby došlo k automatickému resetování funkce ochrany proti přetížení.

4. ÚDRŽBA

Před čištěním a prováděním údržby nářadí vždy vypněte a vyjměte baterii z nářadí.

Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

ZÁRUKA

Záruční podmínky můžete nalézt na přiloženém záručním listě.

OCHRAÑA ŽIVOTNÍHO PROSTREDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.
