Produkttyp	Akku-Bohrschrauber
Marke	Ferm
Modell	CDM1118
Stromversorgung	Li-Ionen-Akku 12 V, 1,5 Ah
Ladegerät	Eingang 100-240 V~ 50/60 Hz, Ausgang 13,5 V DC 1,5 A
Ladezeit	60 Minuten
Spannfutterkapazität	1,0 bis 10 mm
Drehmomenteinstellungen	17 Positionen + Bohrmodus
Leerlaufdrehzahl	Position 1: 0-350 U/min; Position 2: 0-1300 U/min
Drehrichtung	Links / rechts einstellbar
Gewicht (mit Akku)	1,0 kg
Schalldruckpegel	66,57 dB(A) (K=3 dB(A))
Schallleistungspegel	77,57 dB(A) (K=3 dB(A))
Vibration (Schrauben)	0,854 m/s² (K=1,5 m/s²)
Vibration (Metallbohren)	2,069 m/s² (K=1,5 m/s²)
Überlastschutz	Ja, elektronisch
Beleuchtung	Integrierte Arbeitsleuchte
Doppelisolierung	Ja (Klasse II)
Verwendungszweck	Bohren in Holz, Metall, Kunststoff; Schrauben/Entschrauben
Wartung	Gehäuse mit einem weichen, leicht feuchten Tuch (Seifenwasser) reinigen
Garantie	Garantiezertifikat wird separat mitgeliefert

Häufig gestellte Fragen - CDM1118 Ferm

Wie lade ich den Akku des Bohrschraubers Ferm CDM1118?

Schließen Sie das Ladegerät an eine Steckdose (100-240 V~) an. Setzen Sie den Akku in das Ladegerät ein. Die rote LED leuchtet während des Ladevorgangs; wenn sie grün wird, ist der Akku vollständig geladen (ca. 60 Minuten). Trennen Sie dann das Ladegerät vom Netz.

Wie wechsle ich den Bohrer oder den Schraubendreher-Bit?

Entfernen Sie aus Sicherheitsgründen zuerst den Akku. Öffnen Sie das Spannfutter, indem Sie den Ring im Uhrzeigersinn drehen. Setzen Sie den Bohrer oder Bit ein und ziehen Sie ihn fest, indem Sie gegen den Uhrzeigersinn drehen. Überprüfen Sie den Rundlauf, indem Sie kurz den Schalter betätigen.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (11) auf die gewünschte Zahl (1 bis 17). Für das Bohren stellen Sie ihn auf das Bohrsymbol (▲). Eine niedrige Einstellung eignet sich für kleine Schrauben oder weiche Materialien; eine hohe Einstellung für große Schrauben oder harte Materialien.

Wie kehre ich die Drehrichtung des Bohrers um?

Verwenden Sie den Drehrichtungsschalter (9). Stellen Sie ihn auf den Vorwärtspfeil (Schrauben oder Bohren) oder Rückwärtspfeil (Entschrauben). Um den Ein-/Ausschalter zu verriegeln, stellen Sie den Schalter in die Mittelposition.

Wie lange hält der Akku?

Die Betriebsdauer hängt von der Nutzung ab: Schrauben, Bohren usw. Der Li-Ionen-Akku 1,5 Ah ermöglicht etwa 60 Minuten leichtes Bohren. Laden Sie ihn vor dem ersten Gebrauch vollständig auf.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie einen Gehörschutz beim Schlagbohren. Verwenden Sie den Zusatzhandgriff, falls vorhanden. Halten Sie das Gerät an den isolierten Griffen, um Stromschläge bei Kontakt mit spannungsführenden Leitungen zu vermeiden. Nicht im Regen verwenden.

Ist dieser Bohrer mit anderen Ferm-Akkus kompatibel?

Er ist nur für Li-Ionen-Akkus 12 V der Ferm-Serie ausgelegt. Die Verwendung anderer Akkus kann das Gerät beschädigen oder einen Brand verursachen. Verwenden Sie das angegebene Ladegerät (Modell CDA1086).

Was tun, wenn der Bohrer während des Gebrauchs stoppt?

Wahrscheinlich hat der Überlastschutz ausgelöst. Warten Sie einige Sekunden, bis die automatische Rückstellung erfolgt. Besteht das Problem weiterhin, entfernen Sie den Akku, überprüfen Sie den Bohrerschaft und lassen Sie das Gerät abkühlen.

Wie laut ist der Bohrer?

Der Schalldruckpegel beträgt 66,57 dB(A) mit einer Unsicherheit von 3 dB(A). Der Schallleistungspegel beträgt 77,57 dB(A). Es wird empfohlen, bei längerem Gebrauch einen Gehörschutz zu tragen.

Wie reinige und warte ich den Bohrer?

Vor der Reinigung den Akku entfernen. Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch (Seifenwasser). Keine Lösungsmittel (Benzin, Alkohol, Ammoniak) verwenden. Überprüfen Sie regelmäßig, ob die Lüftungsschlitze nicht verstopft sind.

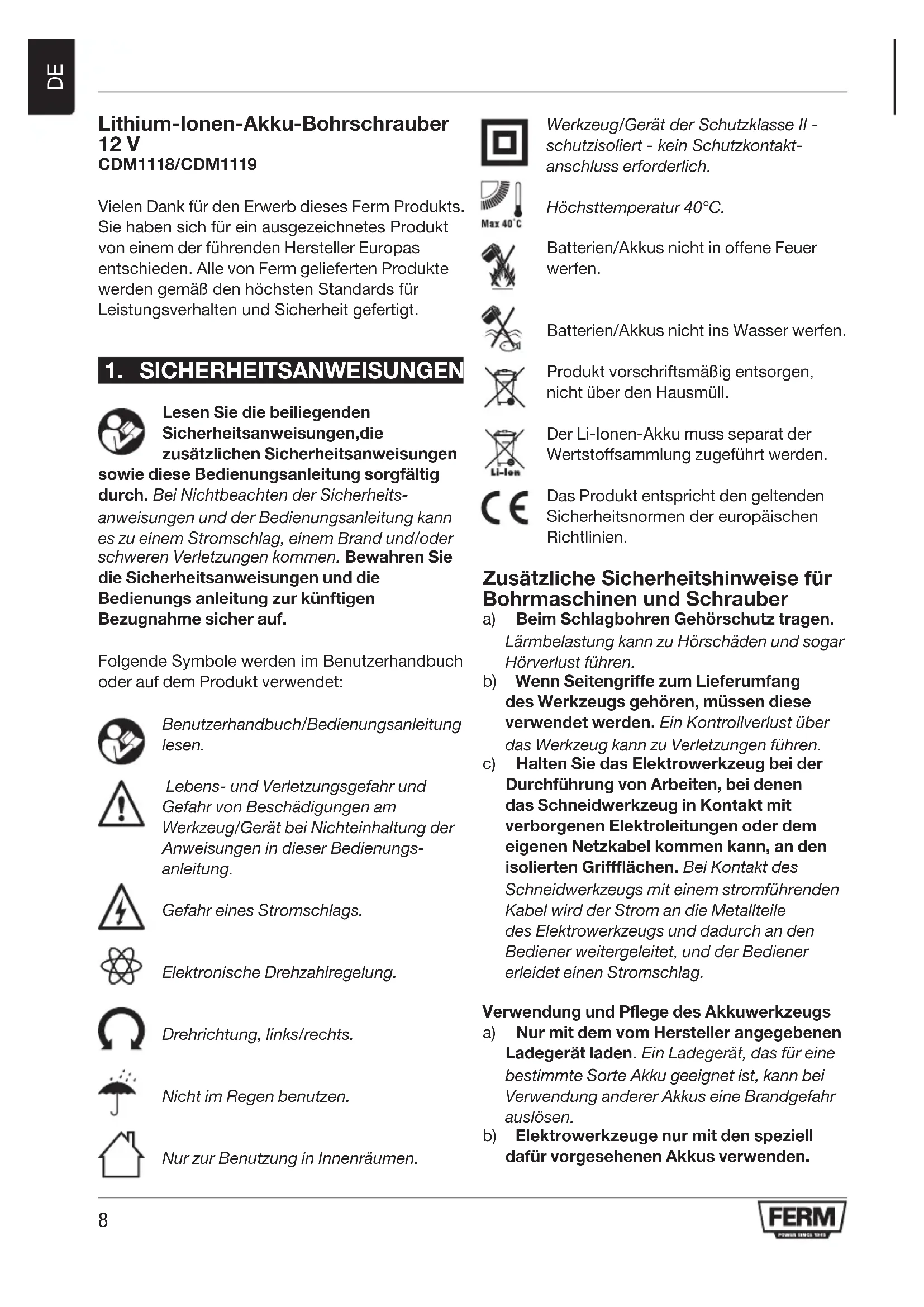

BEDIENUNGSANLEITUNG CDM1118 Ferm

Lithium-Ionen-Akku-Bohrschrauber 12 V

CDM1118/CDM1119

Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Max 40°C

Höchsttemperatur 40°C.

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmaschinen und Schrauber

a) Beim Schlagbohren Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann, an den isolierten Grifflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Verwendung und Pflege des Akkuwerkzeugs

a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus verwenden.

Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen könnten. Ein Kurzschließen der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spülen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie Ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-Ionen-Akkus des Typs 12V und max. 1,5Ah geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen.

a) Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben
b) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden!
d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäßer, beschriebener Anwendung des Elektrowerkzeugs können nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren können in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Geräts kann zu Gesundheitsschäden durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieses Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen.

Technische Daten

Modellnummer CDM1118/CDM1119
Ladegerät CDA1086
Eingang des Ladegeräts	100-240 V~ 50/60 HzMax. 1.4A
Ausgang des Ladegeräts 13,5 V DC 1.5A
Wiederaufladbarer Akku 12 V Li-Ionen, 1,5Ah
Akkuladezeit	60 Minuten
Aufnahme Werkzeugeinsatzhalter	1,0 bis 10 mm
Drehmomenteinstellungen	17 + Bohrmodus
Leerlaufdrehzahl Stellung 1:	0 bis 350/min
Stellung 2:	0 bis 1300/min
Gewicht (mit Akku) 1,0 kg
Schalldruckpegel L_PA	66,57 dB(A), K=3 dB(A)
Schallleistungspegel L_WA	77,57 dB(A), K=3 dB(A)
Hand-Arm-Vibrationen a_h (Schrauben ohne Schlagbohrfunktion)	0,854 m/s ^2 K=1,5 m/s ^2
Hand-Arm-Vibrationen a_h,D (Bohren in Metall)	2,069 m/s ^2 K=1,5 m/s ^2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1. Werkzeug
2. Akku
3. Akku-Freigabetaste
4. Ladegerät
5. LED-Anzeige Ladegerät
6. Bohrfutter
7. Gangwahlschalter
8. Drehrichtungsschalter
9. EIN/AUS-Schalter
10. Drehmoment-Einstellring
11. Arbeitsleuchte

3. BETRIEB

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Entnehmen des Akkus aus dem Werkzeug Abb. B1 + B2

- Drücken Sie die Akku-Freigabetasten (3) und ziehen Sie den Akku aus dem Werkzeug, wie in Abb. B1 dargestellt.

Einsetzen des Akkus in das Werkzeug

Abb. B1 + B2

Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B2 dargestellt.
• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.

Laden des Akkus (über das Ladegerät)

Abb. C

- Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (6) leuchten auf und zeigen den Ladezustand an.

LED-Anzeige (6)

Abb. C

Das Ladegerät verfügt über 1 LED-Anzeige (6), die den Ladevorgang anzeigt:

LED Status Ladegerät
Rot Akku	wird geladen
Grün	Laden des Akkus abgeschlossen, Akku vollständig aufgeladen

• Das vollständige Laden des 1,5Ah-Akkus kann bis zu 60 Minuten dauern.
• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen

Abb. D

Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen.

Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.
- Öffnen Sie das Bohrfutter (7) durch Drehen des Bohrfutters mit der anderen Hand im Uhrzeigersinn, bis es weit genug geöffnet ist, um den Einsatz aufzunehmen.
- Setzen Sie den Schaft des Bohrer- bzw. des Schraubendrehereinsatzes in das Bohrfutter ein.
- Ziehen Sie das Bohrfutter durch kräftiges Drehen des Bohrfutters (7) gegen den Uhrzeigersinn fest.
- Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS-Schalter betätigen.

Einstellen des Getriebegangs

Abb. D

Wechseln Sie den Getriebegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen.

Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Gerät.

Das Gerät verfügt über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahlschalters (8) nach vorne oder hinten einstellen lassen. Die Zahl auf dem Gangwahlschalter (8) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohreinsätze mit großem Durchmesser oder Eindrehen von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.
• Stellung 2: Für schnelles Bohren oder Bohreinsätze mit kleinem Durchmesser

Einstellen der Drehrichtung

Abb. E

• Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrichtungsschalter (9) in die Stellung
• Zum Lösen von Schrauben bringen Sie den Drehrichtungsschalter (9) in die Stellung

Ein- und Ausschalten des Werkzeugs Abb. E

Das Werkzeug wird mit dem EIN/AUS-Schalter (10) ein- bzw. ausgeschaltet. Mit diesem Schalter wird außerdem die Drehzahl abgeglichen.

• Das Werkzeug wird durch Drücken des EIN/AUS-Schalters (10) eingeschaltet. Je weiter der Schalter gedrückt wird, umso höher ist die Drehzahl.
• Bei Loslassen des EIN/AUS-Schalters (10) hält das Werkzeug an.
• Wenn Sie den EIN/AUS-Schalter verriegeln möchten, bringen Sie den Drehrichtungsschalter (9) in die Mittelstellung.

Einstellen des Drehmoments

Abb. E

Das Werkzeug verfügt über 17 verschiedene Drehmomenteinstellungen und einen speziellen Bohrmodus. Anhand dieser Einstellungen kann das auf das Bohrfutter übertragene Drehmoment ausgewählt werden.

Durch Drehen des Drehmoment-Einstellrings (11) können Schrauben auf eine vorgegebene Tiefe eingedreht werden. Dies ist für sich mehrfach wiederholende Arbeiten hilfreich. Je höher die eingestellte Zahl ist, desto höher ist das aufgebrachte Drehmoment.

• Stellen Sie für kleine Schrauben oder weiche Werkstoffe eine niedrige Zahl ein.
• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.
• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkupplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.
• Wenn Sie Bohrarbeiten ausführen möchten, drehen Sie den Drehmoment-Einstellring (11) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung (▲).

Achten Sie darauf, dass der Drehrichtungs schalter (9) beim Bohren immer auf eingestellt ist.

Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug

automatisch aus. Warten Sie in diesem Fall einige Sekunden, bis sich der Überlastschutz automatisch zurücksetzt.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungs-arbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
