Typ produktu	Wiertarko-wkrętarka akumulatorowa
Marka	Ferm
Model	CDM1118
Zasilanie	Akumulator Li-ion 12 V, 1,5 Ah
Ładowarka	Wejście 100-240 V~ 50/60 Hz, wyjście 13,5 V DC 1,5 A
Czas ładowania	60 minut
Pojemność uchwytu	1,0 do 10 mm
Ustawienia momentu obrotowego	17 pozycji + tryb wiercenia
Prędkość obrotowa bez obciążenia	Pozycja 1: 0-350 obr/min; Pozycja 2: 0-1300 obr/min
Kierunek obrotów	Lewy / prawy regulowany
Waga (z akumulatorem)	1,0 kg
Poziom ciśnienia akustycznego	66,57 dB(A) (K=3 dB(A))
Poziom natężenia akustycznego	77,57 dB(A) (K=3 dB(A))
Wibracje (wkręcanie)	0,854 m/s² (K=1,5 m/s²)
Wibracje (wiercenie w metalu)	2,069 m/s² (K=1,5 m/s²)
Ochrona przed przeciążeniem	Tak, elektroniczna
Oświetlenie	Wbudowana lampka robocza
Podwójna izolacja	Tak (klasa II)
Przeznaczenie	Wiercenie w drewnie, metalu, tworzywach sztucznych; wkręcanie/odkręcanie
Konserwacja	Czyścić obudowę miękką, lekko wilgotną ściereczką (woda z mydłem)
Gwarancja	Certyfikat gwarancyjny dostarczany oddzielnie

Często zadawane pytania - CDM1118 Ferm

Jak naładować akumulator wiertarko-wkrętarki Ferm CDM1118?

Podłącz ładowarkę do gniazdka sieciowego (100-240 V~). Włóż akumulator do ładowarki. Czerwona dioda LED wskazuje ładowanie; gdy zmieni kolor na zielony, akumulator jest w pełni naładowany (około 60 minut). Następnie odłącz ładowarkę.

Jak wymienić wiertło lub bit wkrętarski?

Najpierw wyjmij akumulator ze względów bezpieczeństwa. Otwórz uchwyt, obracając pierścień w kierunku zgodnym z ruchem wskazówek zegara. Włóż wiertło lub bit, a następnie dokręć mocno, obracając w kierunku przeciwnym do ruchu wskazówek zegara. Sprawdź centrowanie, krótko naciskając włącznik.

Jak ustawić moment obrotowy?

Obróć pierścień regulacyjny momentu obrotowego (11) na żądaną liczbę (od 1 do 17). Do wiercenia ustaw go na symbol wiercenia (▲). Niskie ustawienie nadaje się do małych wkrętów lub miękkich materiałów; wysokie ustawienie do dużych wkrętów lub twardych materiałów.

Jak zmienić kierunek obrotów wiertarki?

Użyj przełącznika kierunku obrotów (9). Ustaw go na strzałkę do przodu (wkręcanie lub wiercenie) lub do tyłu (odkręcanie). Aby zablokować włącznik/wyłącznik, ustaw przełącznik w pozycji środkowej.

Jaki jest czas pracy akumulatora?

Żywotność zależy od zastosowania: wkręcanie, wiercenie itp. Akumulator Li-ion 1,5 Ah zapewnia około 60 minut lekkiego wiercenia. Przed pierwszym użyciem naładuj go w pełni.

Jakie środki ostrożności powinienem podjąć?

Noś ochronniki słuchu podczas wiercenia udarowego. Używaj uchwytu pomocniczego, jeśli jest dostępny. Trzymaj narzędzie za izolowane powierzchnie, aby uniknąć porażenia w przypadku kontaktu z przewodami pod napięciem. Nie używać na deszczu.

Czy ta wiertarka jest kompatybilna z innymi akumulatorami Ferm?

Jest przeznaczona wyłącznie do akumulatorów Li-ion 12 V z serii Ferm. Użycie innych akumulatorów może uszkodzić narzędzie lub spowodować pożar. Używaj określonej ładowarki (model CDA1086).

Co zrobić, jeśli wiertarka zatrzyma się podczas pracy?

Prawdopodobnie zadziałała ochrona przed przeciążeniem. Odczekaj kilka sekund, aż nastąpi automatyczne ponowne uzbrojenie. Jeśli problem będzie się powtarzał, wyjmij akumulator, sprawdź stan wiertła i pozwól narzędziu ostygnąć.

Jaki jest poziom hałasu wiertarki?

Poziom ciśnienia akustycznego wynosi 66,57 dB(A) z niepewnością 3 dB(A). Poziom natężenia akustycznego wynosi 77,57 dB(A). Zaleca się noszenie ochronników słuchu podczas dłuższego użytkowania.

Jak czyścić i konserwować wiertarkę?

Przed czyszczeniem wyjmij akumulator. Czyść obudowę miękką, lekko wilgotną ściereczką (woda z mydłem). Nie używaj rozpuszczalników (benzyna, alkohol, amoniak). Regularnie sprawdzaj, czy otwory wentylacyjne nie są zatkane.

INSTRUKCJA OBSŁUGI CDM1118 Ferm

Wiertarko-wkrętarka akumulatorowa litowo-jonowa 12 V CDM1118/CDM1119

Dziękujemy za zakup tego produktu Ferm. Nabyliście Państwo doskonały produkt, dostarczany przez jednego z wiodących dostawców w Europie. Wszystkie produkty dostarczane Państwu przez Ferm są wytwarzane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa.

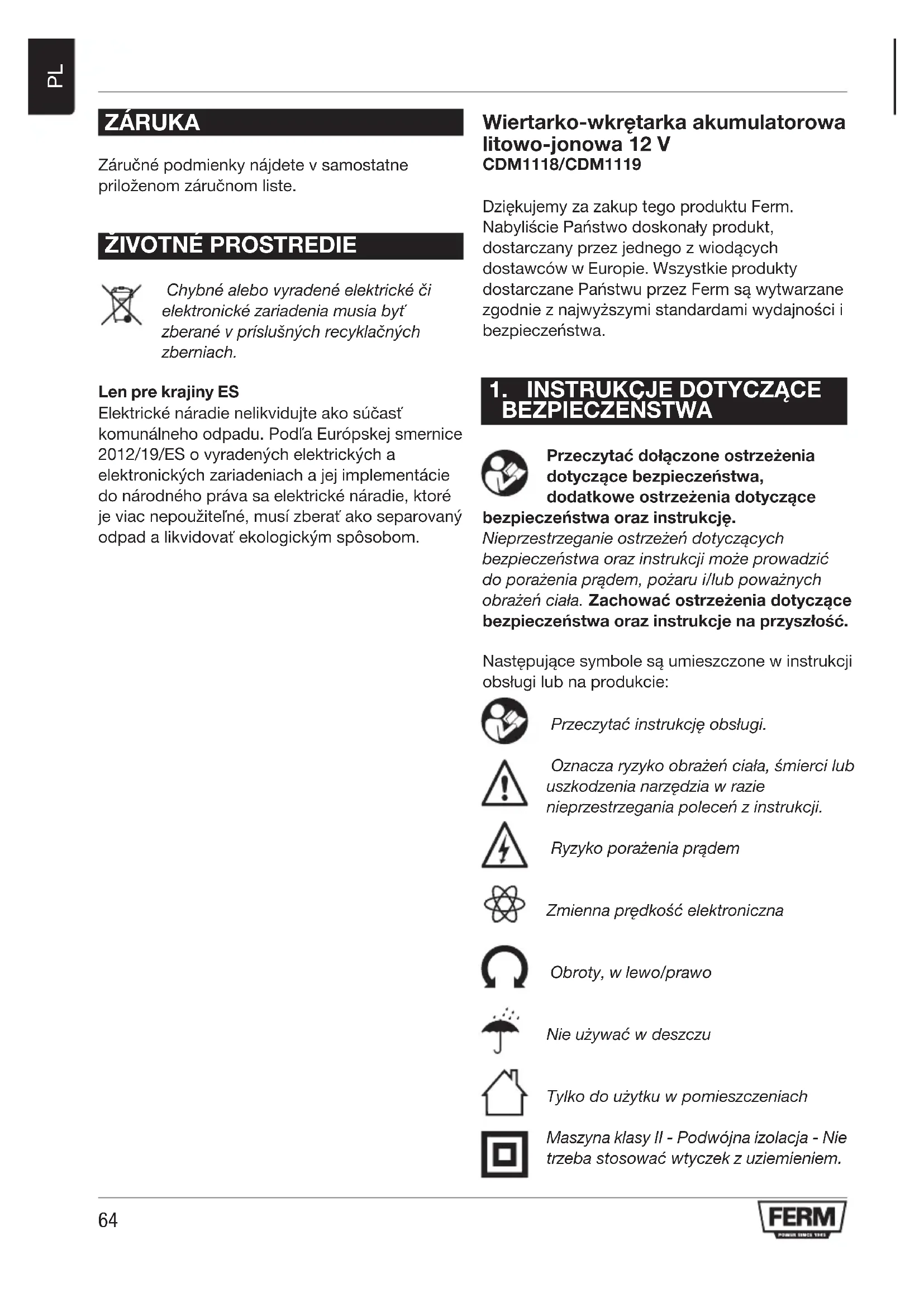

1. INSTRUKCJE DOTYCZĄCE BEZPIECZENSTWA

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące

bezpieczeństwa oraz instrukcję.

Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko porażenia prądem

Zmienna prędkość elektroniczna

Obroty, w lewo/prawo

Nie używać w deszczu

Tylko do użytku w pomieszczeniach

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Maks. temperatura 40°C

Nie wrzucać akumulatora do ognia

Nie wrzucać akumulatora do wody

Nie wyrzucać produktu do nieodpowiednich pojemników.

Zbiórka selektywna akumulatora litowo-jonowego.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dla wiertarek i wkrętarek

a) Nosić ochronniki słuchu podczas wiercenia udarowego. Ekspozycja na hałas może powodować utratę słuchu.
b) Stosować uchwyt(y) pomocniczy(e), jeśli został(y) dołączony(e) do narzędzia. Utrata panowania nad narzędziem może powodować obrażenia ciała.
c) Trzymać elektronarzędzie za izolowane powierzchnie chwytania podczas wykonywania pracy, podczas której osprzęt tnący może zetknąć się z ukrytym okablowaniem lub przewodem elektronarzędzia. Zetknięcie się osprzętu tnącego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.

Użytkowanie i pielęgnacja akumulatora

a) Ładować tylko ładowarką podaną przez producenta. Ładowarka odpowiednia dla jednego rodzaju akumulatora może powodować ryzyko pożaru, jeśli zostanie używa z innym rodzajem akumulatora.
b) Używać elektronarzędzia jedynie w połączeniu z wyznaczonymi akumulatorami. Użycie innych akumulatorów może powodować ryzyko obrażeń ciała i pożaru.
c) Kiedy akumulator nie jest używany, należy trzymać go z dala od innych metalowych

obiektów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe metalowe przedmioty, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może powodować poparzenia lub pożar.

d) W przypadku silnego uderzenia z akumulatora może wypłynąć płyn. Unikać styczności. W razie przypadkowej styczności niezwłocznie przepłukać miejsce styczności wodą. Jeśli dojdzie do styczności płynu z akumulatora z oczami, natychmiast uzyskać pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia.

Serwis

a) Zlecać serwisowanie elektronarzędzia wykwalifikowanemu technikowi stosującemu jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

Dotyczy ładowarki

Przeznaczenie

Ładować jedynie akumulatory litowo-jonowe 12V o maks. pojemności 1,5 Ah. Inne rodzaje akumulatorów mogą pękać, powodując obrażenia ciała i uszkodzenia mienia.

a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem
b) Dzieciom nie wolno pozwalać bawić się urządzeniem
c) Nie ładować zwykłych baterii!
d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu!

Pozostałe zagrożenia

Nawet gdy elektronarzędzie jest użytkowane zgodnie z zaleceniami, nie można wyeliminować wszystkich czynników ryzyka (szczątkowego). Następujące zagrożenia wiążą się z budową elektronarzędzia:

a) Szkody dla zdrowia wynikające z emisji drgań, jeśli elektronarzędzie jest używane przez długi okres i nie jest odpowiednio konserwowane i regulowane.

b) Obrażenia ciała i uszkodzenia mienia z powodu pękniętych akcesoriów, nagle wyrzuconych przez urządzenie.

Ostrzeżenie! To elektronarzędzie wytwarza pole elektromagnetyczne podczas pracy. To pole może w pewnych okolicznościach zakłócać aktywne lub pasywne implanty medyczne. Aby ograniczyć ryzyko poważnych lub śmiertelnych obrażeń ciała, zalecamy osobom z implantami medycznymi konsultację z lekarzem oraz producentem implantu przed rozpoczęciem obsługi tego elektronarzędzia.

2. INFORMACJE O MASZYNIE

Przeznaczenie

Akumulatorowa wiertarko-wkrętarka jest przeznaczona do wkręcania i wykręcania wkrętów oraz do wiercenia w drewnie, metalu i tworzywach sztucznych.

Dane techniczne

Nr modelu CDM1118/CDM1119
Ładowarka CDA1086
Parametry wejściowe ładowarki	100-240 V~ 50/60 HzMaks. 1.4A
Parametry wyjściowe ładowarki	13,5 V prąd stały 1.5 A
Akumulator	12 V=łowo-jonowy1,5Ah
Czas ładowania akumulatora 60 minut
Rozmiar uchwytu 1,0 - 10 mm
Regulacja momentu obrotowego 17 + Tryb wiercenia
Obroty bez obciążenia Pozycja 1: 0-350 /minPozycja 2: 0-1300 /min
Ciężar (z akumulatorem) 1,0 kg
Poziom ciśnienia akustycznego L_PA	66,57 dB(A) K= 3 dB(A)
Poziom mocy akustycznej L_WA	77,57 dB(A) K= 3 dB(A)
Drgania ręka-ramię a_h (wkręcanie wkrętów bez udaru)	0,854 m/s ^2 K=1,5 m/s ^2
Drgania ręka-ramię a_h,D (Wiercenie w metalu)	2,069 m/s ^2 K=1,5 m/s ^2

Poziom drgań

Poziom emisji drgań podany w niniejszej instrukcji został zmierzony zgodnie ze zharmonizowanym testem podanym w normie EN 61029 i może być stosowany do porównywania narzędzi ze sobą oraz w celu wstępnego oszacowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem

• Używanie narzędzia do innych zastosowań lub z innymi albo żle konserwowanymi akcesoriami może znacząco zwiększać poziom ekspozycji.
• Okresy, kiedy narzędzie jest wyłączone, lub gdy jest włączone, ale nie jest używane, mogą znacząco ograniczać poziom ekspozycji.

Chron się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

Opis

Liczby w tekście odnoszą się do rysunków na stronach 2 - 3.

Rys. A

1. Maszyna
2. Akumulator
3. Przycisk odblokowania akumulatora
4. Ładowarka
5. Dioda LED ładowarki
6. Uchwyt
7. Przełącznik wyboru biegu
8. Przełącznik kierunku obrotów
9. Włącznik
10. Pierścień regulacji momentu obrotowego
11. Lampka robocza

3. OBSŁUGA

Akumulator należy naładować przed pierwszym użyciem.

Wyjmowanie akumulatora z narzędzia Rys. B1 + B2

- Wcisnąć przyciski odblokowania akumulatora (3) i wyjąć akumulator z narzędzia zgodnie z Rys. B1.

Wkładanie akumulatora do narzędzia Rys. B1 + B2

Dopilnować, aby zewnętrzna powierzchnia akumulatora była czysta i sucha przed podłączeniem do ładowarki lub narzędzia.

• Włożyć akumulator (2) w podstawę narzędzia, zgodnie z Rys. B2.
• Wcisnąć akumulator dalej, aż zatrzaśnie się w poprawnym położeniu.

Ładowanie akumulatora (ładowarką) Rys. C

- Podłączyć ładowarkę do gniazdka i poczekać chwilę. Dioda LED na ładowarce (6) zaświeci się, informując o stanie ładowania.

Dioda LED (6)

Rys. C

Ładowarka jest wyposażona w 1 diodę LED (6), informującą o stanie procesu ładowania:

LED Stan ładowarki
Czerwony ładowanie akumulatora w toku
Zielony	Ładowanie akumulatora zakończone,akumulator całkowicie naładowany

• Całkowite naładowanie akumulatora 1,5Ah może trwać do 60 minut.
• Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

Kiedy narzędzie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym.

Mocowanie i wyjmowanie wierteł lub końcówek narzędziowych wkrętarki Rys. D

Zawsze wyjmować akumulator przed zamocowaniem akcesorium.

Uchwyt wiertła (7) jest przeznaczony dla wierteł i końcówek narzędziowych o trzonku okrągłym oraz sześciokątnym.

• Trzymać narzędzie mocno jedną ręką

• Otworzyć uchwyt wiertła (7), obracając uchwyt drugą ręką przeciwnie do wskazówek zegara, aż otworzy się na tyle, aby można było wsunąć końcówkę.

• Włożyć trzonek wiertła lub końcówki narzędziowej

• Dokręcić uchwyt, mocno obracając uchwyt (7) przeciwnie do wskazówek zegara.
• Sprawdzić, czy końcówka jest dobrze wycentrowana, włączając maszynę włącznikiem na chwilę.

Regulacja biegów

Rys. D

Nigdy nie zmieniać biegów, gdy silnik pracuje, ponieważ spowoduje to uszkodzenie narzędzia.

Nigdy nie ustawiać przełącznika pomiędzy dwiema pozycjami, ponieważ spowoduje to uszkodzenie narzędzia.

Narzędzie oferuje dwie prędkości wiercenia, które można ustawiać, przesuwając przełącznik biegów (8) do przodu lub do tyłu. Numer na przełączniku biegów (8) pokazuje wybraną pozycję.

• Pozycja 1: Do wolnego wiercenia, wiercenia otworów o dużej średnicy lub wkręcania wkrętów. Maszyna ma dużą moc (wysoki moment obrotowy) i niską prędkość obrotową.
• Pozycja 2: Do szybkiego wiercenia lub wiercenia otworów o małej średnicy.

Regulacja kierunku obrotów Rys. E

• Ustawić przełącznik kierunku (9) w położenie , aby wkręcać wkręty lub wiercić.
• Ustawić przełącznik kierunku (9) w położenie, aby wykręcać wkręty.

Włączanie i wyłączanie narzędzia Rys. E

Włącznik (10) służy do włączania narzędzia i regulacji prędkości obrotowej.

• Wciśnięcie włącznika (10) włącza narzędzie, a im silniej włącznik jest wciśnięty, tym szybciej obraca się wiertło.
• Zwolnienie włącznika (10) powoduje zatrzymanie narzędzia.
• Przestawić przełącznik kierunku (9) w położenie środkowe, aby zablokować ruch włącznika.

Regulacja momentu obrotowego

Rys. E

Narzędzie oferuje 17 różnych ustawień momentu obrotowego i specjalny tryb wiercenia, co pozwala na regulację siły przenoszonej na uchwyt.

Obracając pierścień regulacji momentu obrotowego (11), można wkręcać śruby na ustawioną głębokość, co jest idealne w przypadku powtarzalnej pracy. Im wyższa liczba, tym większy moment obrotowy.

• Wybrać niższe ustawienie dla małych wkrętów lub miękkiego materiału do obróbki.
• Wybrać wyższe ustawienie dla dużych wkrętów, twardych materiałów lub do wykręcania wkrętów.
• Najlepiej ustawiać jak najniższe ustawienie do wkręcania wkrętów. Wybierać wyższe ustawienie, jeśli silnik ślizga się przed pełnym wkręceniem wkręta.
• Do wiercenia przekręcić pokrętło regulacji momentu obrotowego (11) na ustawienie dla wiercenia (◀), przekręcając je do oporu przeciwnie do wskazówek zegara.

Dopilnować, aby przełącznik kierunku (9) był zawsze ustawiony na podczas wiercenia.

Narzędzie jest wyposażone w zabezpieczenie przeciążeniowe. W razie przeciążenia narzędzie wyłączyć się automatycznie. Jeśli tak się stanie, odczekać co najmniej kilka sekund, aby pozwolić na zresetowanie układu zabezpieczającego przed przeciążeniem.

4.KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować z niej akumulator.

Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol,

amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

GWARANCJA

Warunki gwarancji są opisane w oddzielnej, dołączonej karcie gwarancyjnej.

ŚRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2001/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
