CDM1118 - Elektromos fúró Ferm - Ingyenes használati útmutató

Termék típusa	Akkumulátoros fúró-csavarozó
Márka	Ferm
Modell	CDM1118
Tápellátás	Li-ion akkumulátor 12 V, 1,5 Ah
Töltő	Bemenet 100-240 V~ 50/60 Hz, kimenet 13,5 V DC 1,5 A
Töltési idő	60 perc
Tokmány kapacitása	1,0-10 mm
Nyomatékbeállítások	17 pozíció + fúrási mód
Üresjárati fordulatszám	1. pozíció: 0-350 ford/perc; 2. pozíció: 0-1300 ford/perc
Forgásirány	Balra / jobbra állítható
Súly (akkumulátorral)	1,0 kg
Hangnyomásszint	66,57 dB(A) (K=3 dB(A))
Hangintenzitás szint	77,57 dB(A) (K=3 dB(A))
Rezgés (csavarozás)	0,854 m/s² (K=1,5 m/s²)
Rezgés (fémfúrás)	2,069 m/s² (K=1,5 m/s²)
Túlterhelés elleni védelem	Igen, elektronikus
Világítás	Beépített munkalámpa
Kettős szigetelés	Igen (II. osztály)
Rendeltetésszerű használat	Fa, fém, műanyag fúrása; csavarozás/kicsavarozás
Karbantartás	A házat puha, enyhén nedves ruhával tisztítsa (szappanos víz)
Garancia	Garanciajegy külön mellékelve

Gyakran ismételt kérdések - CDM1118 Ferm

Hogyan kell tölteni a Ferm CDM1118 fúró akkumulátorát?

Csatlakoztassa a töltőt a hálózati aljzathoz (100-240 V~). Helyezze be az akkumulátort a töltőbe. A piros LED jelzi a töltést; ha zöldre vált, az akkumulátor teljesen feltöltődött (kb. 60 perc). Ezután húzza ki a töltőt.

Hogyan kell cserélni a fúrószárat vagy a csavarozófejet?

Először vegye ki az akkumulátort biztonsági okokból. Nyissa ki a tokmányt a gyűrű óramutató járásával megegyező irányba forgatásával. Helyezze be a fúrószárat vagy a csavarozófejet, majd szorítsa meg az óramutató járásával ellentétes irányba forgatva. Ellenőrizze a központosítást a kapcsoló rövid megnyomásával.

Hogyan kell beállítani a nyomatékot?

Forgassa el a nyomatékbeállító gyűrűt (11) a kívánt számra (1-től 17-ig). Fúráshoz állítsa a fúrás szimbólumra (▲). Az alacsony beállítás kisméretű csavarokhoz vagy puha anyagokhoz való; a magas beállítás nagy csavarokhoz vagy kemény anyagokhoz.

Hogyan lehet megfordítani a fúró forgásirányát?

Használja a forgásirány kapcsolót (9). Állítsa előre (csavarozás vagy fúrás) vagy hátra (kicsavarozás) nyílra. A be/ki kapcsoló rögzítéséhez állítsa a kapcsolót középső helyzetbe.

Mennyi az akkumulátor üzemideje?

Az üzemidő a használattól függ: csavarozás, fúrás stb. A Li-ion 1,5 Ah akkumulátor kb. 60 perc könnyű fúrást tesz lehetővé. Az első használat előtt teljesen töltse fel.

Milyen biztonsági óvintézkedéseket kell tennem?

Viseljen hallásvédőt ütvefúráskor. Használja a kiegészítő fogantyút, ha van. Tartsa az eszközt a szigetelt felületeknél, hogy elkerülje az áramütést, ha feszültség alatti vezetékeket érint. Ne használja esőben.

Ez a fúró kompatibilis más Ferm akkumulátorokkal?

Kizárólag a Ferm sorozat 12 V-os Li-ion akkumulátoraihoz tervezték. Más akkumulátorok használata károsíthatja a szerszámot vagy tüzet okozhat. Használja a megadott töltőt (CDA1086 modell).

Mi a teendő, ha a fúró leáll használat közben?

Valószínűleg a túlterhelés elleni védelem lépett működésbe. Várjon néhány másodpercet, amíg az automatikus visszaállítás megtörténik. Ha a probléma továbbra is fennáll, vegye ki az akkumulátort, ellenőrizze a fúrószár állapotát, és hagyja kihűlni a szerszámot.

Milyen a fúró zajszintje?

A hangnyomásszint 66,57 dB(A) 3 dB(A) bizonytalansággal. A hangintenzitás szint 77,57 dB(A). Hosszabb használat esetén ajánlott hallásvédőt viselni.

Hogyan kell tisztítani és karbantartani a fúrót?

Tisztítás előtt vegye ki az akkumulátort. Tisztítsa a házat puha, enyhén nedves ruhával (szappanos víz). Ne használjon oldószereket (benzin, alkohol, ammónia). Rendszeresen ellenőrizze, hogy a szellőzőnyílások nincsenek-e elzárva.

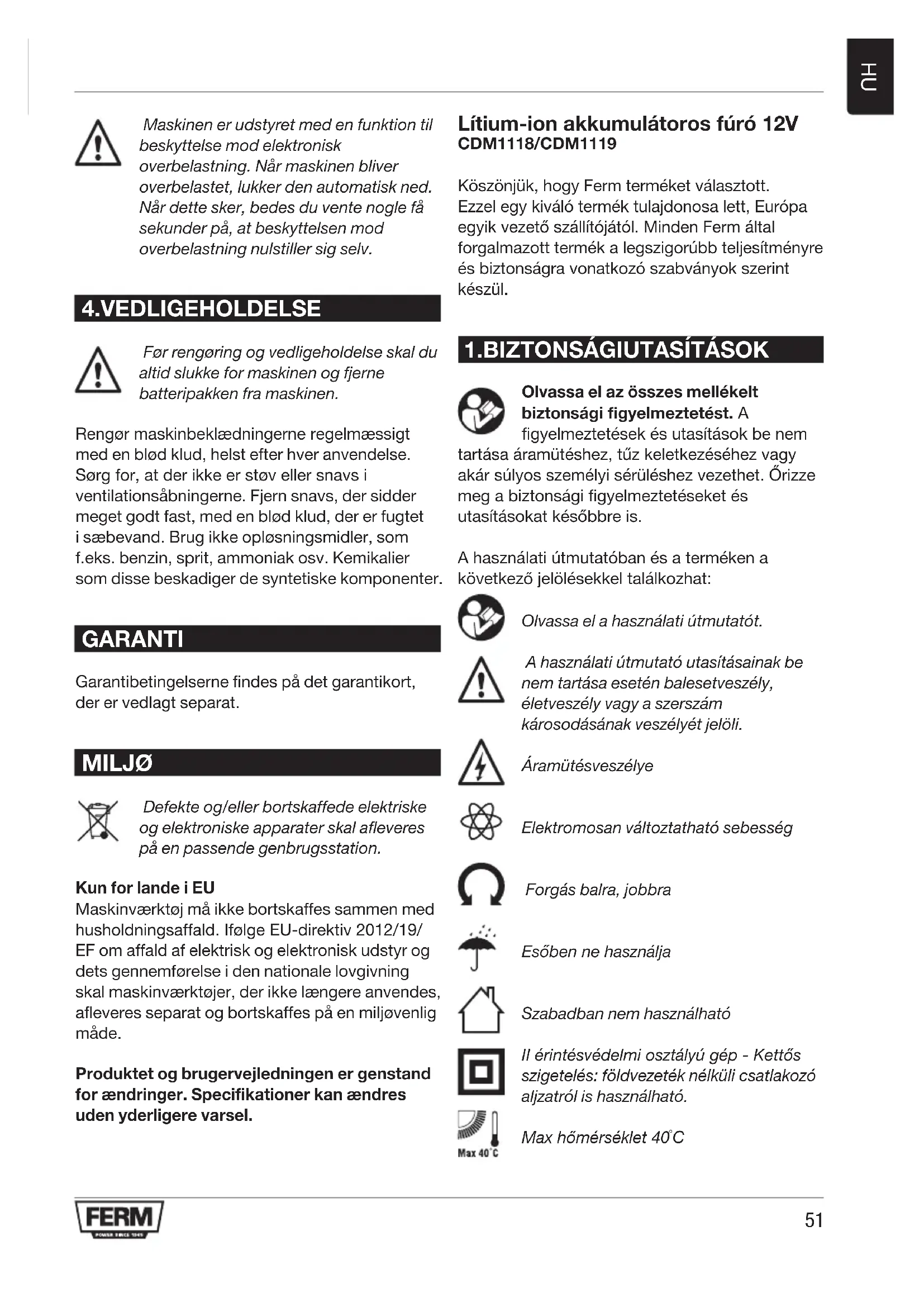

HASZNÁLATI ÚTMUTATÓ CDM1118 Ferm

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európa egyik vezető szállítójától. Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül.

1.BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A

figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

A használati útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a szerszám károsodásának veszélyét jelöli.

Áramütésveszélye

Elektromosan változtatható sebesség

Forgás balra, jobbra

Esőben ne használja

Szabadban nem használható

II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

Max hömérséklet 40°C

Az akkumulátort tüzbe dobni tilos

Az akkumulátort vízbe dobni tilos

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A Lítium-ionos akkumulátort külön kell begyűjteni.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

További munkavédelmi figyelmezte- tések fúrók és csavarozók esetén

a) Viseljen hallásvédelmet ütvefúráskor. A magas zajszint halláskárosodást okozhat.
b) Használja a kiegészítő fogantyú(ka)t, ha van a géphez. A gép feletti uralom elvesztése balesetet okozhat.
c) A villamos kéziszerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a vágótárcsa rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet.. Ha a vágótárcsa feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak."
d) A villamos kéziszerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a rögzítő szerelvény rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet. Ha a rögzítő szerelvény feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak.

Az akkumulátoros szerszám használata és ápolása

a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tüzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja a villamos kéziszerszámot. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban,

óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.

d) Agresszív körülmények között az akkumulátorból folyadék kerülhet ki; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz is.. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.

Szerviz

a) A villamos kéziszerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.

A töltőról

Rendeltetése

Csak 12 V max. 1,5Ah Li-ion típusú újratölthető elemkötegeket használjon. Másfajta elemek használata személyi sérülést és károkat okozhat.

a) A villamos készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják. Figyelni kell, nehogy a gyerekek játszanak a készülékkel
b) Nem újratölthető elemek újratöltésével próbálkozni tilos!
c) Az akkumulátorok töltését jól szellőző helyen kell végezni.

Csatlakozóvezeték csere

Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel.

Fennmaradó kockázatok

Vannak olyan kockázati tényezők, amelyeket nem lehet kiküszöbölni, még a villamos kéziszerszám rendeltetésszerű használata esetén sem. A villamos kéziszerszám konstrukciójával, kialakításával kapcsolatosan a következő kockázatok léphetnek fel.

a) A villamos kéziszerszám hosszabb időn át tartó használata vagy nem megfelelő kezelése

és fenntartása esetén a rezgéskibocsátás miatt fellépő egészségkárosodások.

b) Baleset, dologi károk a hirtelen elrepülő törött tartozékok miatt.

Figyelem! A villamos kéziszerszám működése elektromágneses mező keltésével jár együtt. Ez a mező bizonyos körülmények között zavarhatja az aktív vagy passzív implantátumokat. Javasoljuk, hogy a súlyos, halálos sérülések kockázatának csökkentése érdekében az implantátummal élő személyek a gép használata előtt kérjék ki orvosuk és a gyógyászati implantátum gyártójának tanácsát.

2.GÉPISMERTETÉSE

Rendeltetése

Az akkus fúró csavarok behajtására, kivételére szolgál, valamint fúrásra fa, fém és műanyag anyagban.

Műszaki adatok

Típus sz. CDM1118/CDM1119
Töltő CDA1086
Töltő bemenet	100-240V~ 50/60HzMax. 1.4A
Töltő kimenet 13,5 V d.c. 1.5 A
Újratölthető elem köteg 12 V Li-ion 1,5Ah
Töltési idő 60 min
Tokmány mérete 1,0 - 10 mm
Nyomaték beállítások 17 + fúrási mód
Üresjárati fordulatszám
1. helyzet:	0-350 /min
2. helyzet:	0-1300 /min
Súly (akkumulátorral együtt) 1,0 kg
Hangnyomásszint L_PA	66,57 dB(A) K= 3 dB(A)
Hangteljesítményszint L_WA	77,57 dB(A) K= 3 dB(A)
Kéz-kar rázkódás a_n (csavarozás ütés nélkül)	0,854 m/s2 K=1,5 m/s2
Kéz-kar rázkódás a_n,D (fúrás fémbe)	2,069 m/s2 K=1,5 m/s2

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek

összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

Leírás

A szövegbeli számok a 2 - 3 oldal képeire utalnak.

A ábra

1. Gép
2. Akkumulátor
3. Akkumulátor kioldó gomb
4. Töltő
5. Töltés jelző LED
6. Tokmány
7. Sebességváltó kapcsoló
8. Irányváltó kapcsoló
9. Ki-/bekapcsoló
10. Nyomaték beállító gyűrű
11. Üzemi világítás

3. MÜKÖDÉS

Az akkumulátort első használat előtt először fel kell tölteni.

Az akkumulátor kivétele a gépből B1 + B2 ábra

- Nyomja meg a kioldó gombokat (3) és húzza ki az akkumulátort a gépből a B1 ábrán látható módon.

Az akkumulátor behelyezése a gépbe B1 + B2 ábra

A töltöre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.

• Tegye az akkumulátort (2) a gép talpába a B2 ábrán látható módon.
  • Kattanásig nyomja az akkumulátort a helyére.

Az akkumulátor töltése (a töltővel) C ábra

- Dugja a töltő dugót villamos aljzatba és várjon. A gépen a LED jelző (6) világítani kezd és jelzi a töltő állapotát.

LED jelzőlámpa (6) C ábra

A töltön egy LED jelzólámpa (6) van, amely mutatja a töltési folyamatot:

LED Töltés állapot

Piros Akkumulátor töltődik

Zöld Akkumulátor töltése kész, teljesen feltöltődött.

• Az 1,5Ah-s akkumulátor teljes feltöltése 60 percet vesz igénybe.
• Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.

Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolní.

Fúrók, csavarhúzó hegyek felhelyezése, levétele D ábra

Tartozék felszerelése előtt mindig vegye ki az akkumulátort.

A fúrótokmányba (7) hengeres szárú és hatszögletes szárú fúrók és csavarhúzó hegyek helyezhetők.

• Tartsa erősen a gépet fél kézzel
- Másik kezével jobbra forgatva nyissa ki a fúrótokmányt (7) hogy a hegy beleférjen.
- A gép be/ki kapcsolójával röviden ellenőrizze, hogy a hegy rendesen központosítva van-e.

• Helyezze be a fúrószárat vagy csavarhúzó hegyet behajtani, ami ismétlődő feladatoknál nagyon jól
• A tokmányt (7) balra forgatva szorítsa újra össze. jön. Minél nagyobb a szám, annál nagyobb az

Sebesség váltás D ábra

Soha ne váltson sebességet a motor járása közben, ez kárt tesz a gépben.

A kapcsolót ne vigye két helyzet közötti állapotba, ez kárt tesz a gépben.

A gépnek két fúrási sebessége van, a sebességváltó kapcsoló (9) előre vagy hátra tolásával lehet beállítani. A sebességváltó kapcsolón (9) levő szám mutatja a kiválasztott helyzetet.

• 1. helyzet: Lassú fúrás, nagy átmérőjű fúrás vagy csavar behajtás. A gépnek kis sebességen nagy ereje van
     • 2. helyzet: Gyors vagy kis átmérőjű fúrás

A forgásirány beállítása E ábra

• Fúráskor, csavar behajtásakor az irányváltó kapcsolót (9) állítsa a jelhez.
• Csavar kivételekor az irányváltó kapcsolót (9) állítsa a -jelhez.

A gép bekapcsolása, kikapcsolása E ábra

A be/ki kapcsoló (10) szolgál a gép bekapcsolására és a fordulatszám beállítására.

• A be/ki kapcsoló (10) megnyomásával bekapcsolódik a gép, minél jobban benyomja annál gyorsabban forog a fúró.
• A be/ki kapcsoló (10) elengedésekor a gép kikapcsolódik.
• Az irányváltó kapcsolót (9) a középső helyzetbe téve a be/ki kapcsoló gomb nem tud elmozdulni.

Nyomaték beállítása E ábra

A gépen 17 különböző nyomatékbeállítási lehetőség és egy fúrási mód van a tokmányra átvitt erő beállítására.

A nyomatékállító gyűrű (11) forgatásával, a csavarokat előre beállított mélységre lehet behajtani, ami ismétlődő feladatoknál nagyon jól jön. Minél nagyobb a szám, annál nagyobb az erőátvitel.

• Kis csavarokhoz, puha anyagokhoz kis beállítást válasszon.
• Nagy csavarokhoz, kemény anyagokhoz, csavarok kivételéhez nagy beállítást válasszon.
• Csavarok behajtásakor lehetőleg minél kisebb beállítást használjon. Válasszon nagyobb értéket, ha a motor megcsúszik, mielőtt a csavar teljesen meg lenne húzva.
• Fúráskor a nyomatékállító gyűrűt (11) teljesen balra elforgatva állítsa a fúrási helyzetbe (▲)

Fúráskor ellenőrizze, hogy az irányváltó kapcsoló (9) feltétlenül a állásban legyen.

A gépnek van elektromos túlterhelés ellen védő funkciója. A gépet túlterhelés esetén automatikusan lekapcsolja. Ha ez történik, várjon legalább néhány másodpercet, amíg a túlterhelés védelem újra törlődik.

4.KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.

A gép vázat rendszeresen, lehetőleg minden használat után törölje át puha ruhával. Ellenőrizze, hogy a szellőzőnyílásokat por, piszok ne tömje el. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

JÓTÁLLÁS

A jótállási feltételek a mellékelt külön jótállási jegyen találhatók.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és hulladékot környezetbarát módon kell kezelni.
