Tipo de producto	Taladro atornillador inalámbrico
Marca	Ferm
Modelo	CDM1118
Alimentación	Batería de Li-ion 12 V, 1,5 Ah
Cargador	Entrada 100-240 V~ 50/60 Hz, salida 13,5 V CC 1,5 A
Tiempo de carga	60 minutos
Capacidad del portabrocas	1,0 a 10 mm
Ajustes de par	17 posiciones + modo taladro
Velocidad en vacío	Posición 1: 0-350 rpm; Posición 2: 0-1300 rpm
Sentido de giro	Izquierda / derecha ajustable
Peso (con batería)	1,0 kg
Nivel de presión acústica	66,57 dB(A) (K=3 dB(A))
Nivel de intensidad acústica	77,57 dB(A) (K=3 dB(A))
Vibraciones (atornillado)	0,854 m/s² (K=1,5 m/s²)
Vibraciones (taladro metal)	2,069 m/s² (K=1,5 m/s²)
Protección contra sobrecargas	Sí, electrónica
Iluminación	Lámpara de trabajo integrada
Doble aislamiento	Sí (clase II)
Uso previsto	Taladro en madera, metal, plástico; atornillado/desatornillado
Mantenimiento	Limpiar el cuerpo con un paño suave y ligeramente húmedo (agua jabonosa)
Garantía	Certificado de garantía suministrado por separado

Preguntas frecuentes - CDM1118 Ferm

¿Cómo cargar la batería del taladro Ferm CDM1118?

Conecte el cargador a una toma de corriente (100-240 V~). Inserte la batería en el cargador. El LED rojo indica que se está cargando; cuando se vuelve verde, la batería está completamente cargada (aproximadamente 60 minutos). Desconecte luego el cargador.

¿Cómo cambiar la broca o la punta de atornillar?

Retire primero la batería por razones de seguridad. Abra el portabrocas girando el anillo en sentido horario. Inserte la broca o la punta, luego apriete firmemente girando en sentido antihorario. Verifique el centrado accionando brevemente el interruptor.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste de par (11) al número deseado (del 1 al 17). Para taladrar, colóquelo en el símbolo de taladro (▲). Un ajuste bajo es adecuado para tornillos pequeños o materiales blandos; un ajuste alto para tornillos grandes o materiales duros.

¿Cómo invertir el sentido de giro del taladro?

Use el interruptor de sentido de giro (9). Colóquelo en la flecha hacia adelante (atornillado o taladro) o hacia atrás (desatornillado). Para bloquear el interruptor de encendido/apagado, coloque el interruptor en la posición central.

¿Cuál es la autonomía de la batería?

La autonomía depende del uso: atornillado, taladro, etc. La batería de Li-ion 1,5 Ah permite aproximadamente 60 minutos de taladro ligero. Cárguela completamente antes del primer uso.

¿Qué precauciones de seguridad debo tomar?

Use protección auditiva para taladrar con percusión. Use el mango auxiliar si está disponible. Sostenga la herramienta por las superficies aisladas para evitar descargas en caso de contacto con cables bajo tensión. No usar bajo la lluvia.

¿Este taladro es compatible con otras baterías Ferm?

Está diseñado solo para baterías de Li-ion 12 V de la serie Ferm. El uso de otras baterías puede dañar la herramienta o provocar un incendio. Use el cargador especificado (modelo CDA1086).

¿Qué hacer si el taladro se detiene durante el uso?

Probablemente se ha activado la protección contra sobrecargas. Espere unos segundos a que se produzca el rearme automático. Si el problema persiste, retire la batería, verifique el estado de la broca y deje enfriar la herramienta.

¿Cuál es el nivel sonoro del taladro?

El nivel de presión acústica es de 66,57 dB(A) con una incertidumbre de 3 dB(A). El nivel de intensidad acústica es de 77,57 dB(A). Se recomienda usar protección auditiva durante un uso prolongado.

¿Cómo limpiar y mantener el taladro?

Antes de cualquier limpieza, retire la batería. Limpie la carcasa con un paño suave ligeramente húmedo (agua jabonosa). No use disolventes (gasolina, alcohol, amoniaco). Verifique regularmente que las rejillas de ventilación no estén obstruidas.

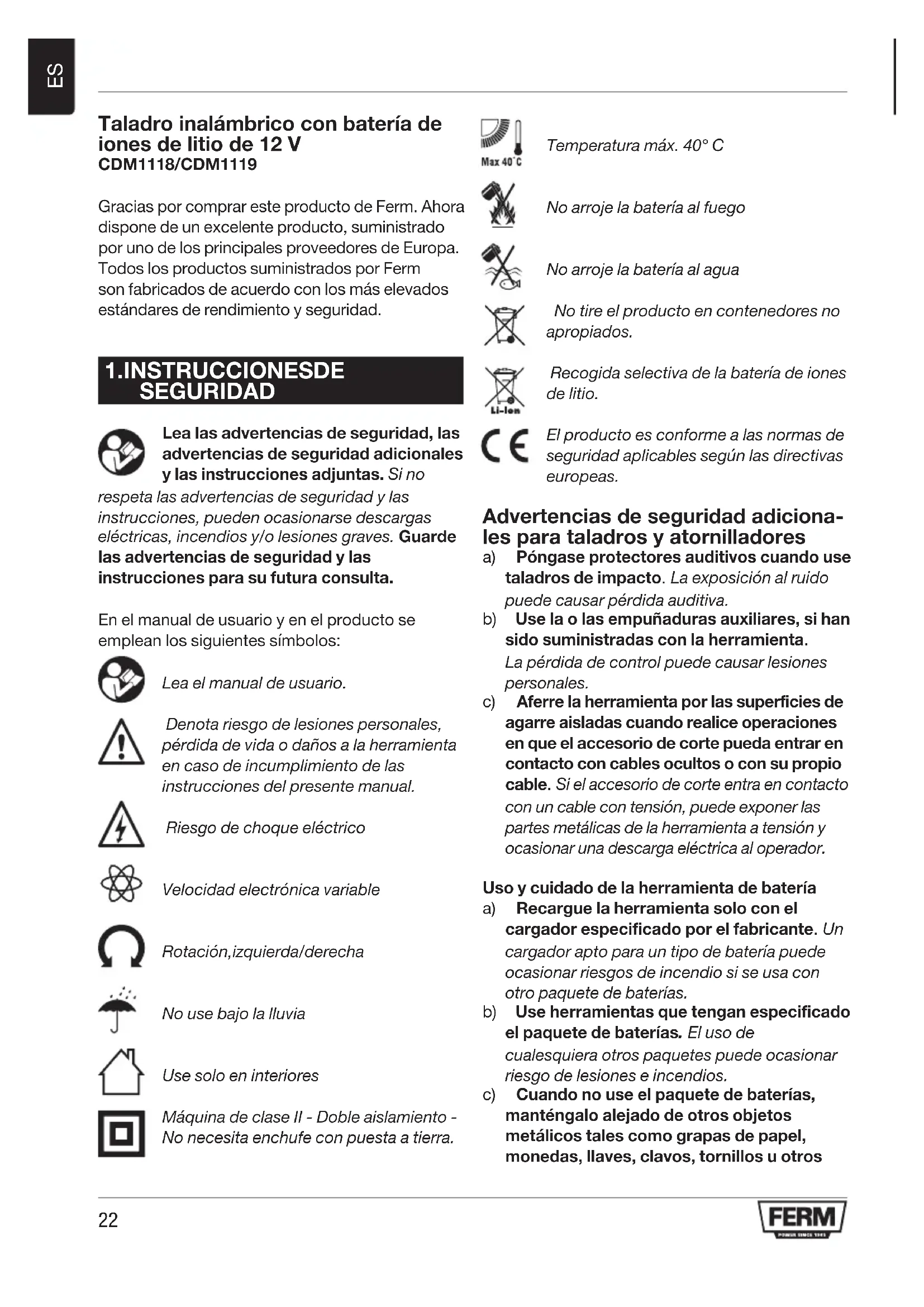

MANUAL DE USUARIO CDM1118 Ferm

Taladro inalámbrico con batería de iones de litio de 12 V CDM1118/CDM1119

Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad.

1.INSTRUCCIONESDE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de choque eléctrico

Velocidad electrónica variable

Rotación, izquierda/derecha

No use bajo la lluvia

Use solo en interiores

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

No arroje la batería al fuego

No arroje la batería al agua

No tire el producto en contenedores no apropiados.

Recogida selectiva de la batería de iones de litio.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

Advertencias de seguridad adicionales para taladros y atornilladores

a) Póngase protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva.
b) Use la o las empuñaduras auxiliares, si han sido suministradas con la herramienta. La pérdida de control puede causar lesiones personales.
c) Aferre la herramienta por las superficies de agarre aisladas cuando realice operaciones en que el accesorio de corte pueda entrar en contacto con cables ocultos o con su propio cable. Si el accesorio de corte entra en contacto con un cable con tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.

Uso y cuidado de la herramienta de batería

a) Recargue la herramienta solo con el cargador especificado por el fabricante. Un cargador apto para un tipo de batería puede ocasionar riesgos de incendio si se usa con otro paquete de baterías.
b) Use herramientas que tengan especificado el paquete de baterías. El uso de cualesquiera otros paquetes puede ocasionar riesgo de lesiones e incendios.
c) Cuando no use el paquete de baterías, manténgalo alejado de otros objetos metálicos tales como grapas de papel, monedas, llaves, clavos, tornillos u otros

objetos metálicos que puedan poner en conexión un terminal con el otro. Poner en cortocircuito los terminales de la batería juntos puede ocasionar quemaduras o incendios.

d) En condiciones de mal uso, el líquido puede expulsarse de la batería, evite el contacto con el mismo. En caso de contacto accidental, aclare con agua. Si el líquido entra en contacto con los ojos, además consulte a un médico. El líquido que expulsa la batería puede causar irritaciones o quemaduras.

Reparaciones

a) Haga reparar su herramienta eléctrica por una persona cualificada, usando solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.

Para el cargador Uso previsto

Cargue solamente con paquetes de baterías recargables de iones de litio de 12 V, de 1.5 Ah como máximo. Otros tipos de baterías pueden estallar y causar lesiones y daños.

a) El aparato no debe ser usado por personas (incluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento, salvo que hayan sido capacitadas o estén bajo supervisión.
b) Controle que los niños no jueguen con el aparato.
c) No recargue baterías no recargables.
d) Durante la carga, las baterías deben colocarse en un lugar ventilado.

Riesgos residuales

Aunque la herramienta sea usada según se prescribe, es imposible eliminar todos los factores de riesgo residual. Pueden surgir los siguientes peligros en relación con la fabricación y el diseño de las herramientas eléctricas:

a) Problemas de salud derivados de la emisión de las vibraciones, si la herramienta eléctrica se usa durante un periodo de tiempo prolongado o no se maneja y mantiene adecuadamente.
b) Lesiones y daños materiales debidos a accesorios rotos que se caen repentinamente.

Advertencia Esta herramienta eléctrica produce un campo electromagnético durante el funcionamiento. Este campo puede interferir bajo algunas circunstancias con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones serias o fatales, recomendamos que las personas con implantes médicos consulten a su médico y al fabricante del implante médico antes de utilizar esta herramienta eléctrica.

2. INFORMACIÓN DE LA MAQUINA

Uso previsto

Este taladro inalámbrico ha sido diseñado para atornillar y aflojar tornillos y para taladrar madera, metales y plásticos.

Especificaciones técnicas

Modelo n.° CDM1118/CDM1119
Cargador CDA1086
Entrada del cargador	100-240 V~ 50/60 Hz Máx.1.4A
Salida del cargador 13.5 V CC 1.5A
Paquete de baterías recargables	12 V=tones de litio 1.5Ah
Tiempo de carga de la batería	60 minutos
Capacidad del portaherramienta	1.0 - 10 mm
Valores de par de apriete 17 + modo taladro
Velocidad sin carga
Posición 1:	0-350/min
Posición 2:	0-1300/min
Peso (incl. batería)	1.0 kg
Nivel de presión acústica L_PA	66.57 dB(A), K=3 dB(A)
Nivel de potencia acústica L_WA	77.57 dB(A), K=3 dB(A)
Vibración de mano-brazo a_h (atornillado sin impacto)	0.854 m/s ^2 K=1.5 m/s ^2
Vibración de mano-brazo a_h,D (taladrado de metales)	2.069 m/s ^2 K=1.5 m/s ^2

Nivel de vibración

El nivel de vibraciones emitidas declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada indicada en la norma EN60745; puede usarse

para comparar una herramienta con otra y como evaluación preliminar de exposición a la vibración cuando se usa una herramienta para las aplicaciones mencionadas.

• Usar la herramienta para diferentes aplicaciones o con accesorios diferentes o escasamente mantenidos, puede aumentar significativamente el nivel de exposición.
• Cuando la herramienta está apagada o está en funcionamiento pero no está ejecutando realmente ninguna tarea puede reducirse significativamente el nivel de exposición.

Protéjase contra los efectos de las vibraciones haciendo el mantenimiento a la herramienta y a sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo.

Descripción

Los números del texto se refieren a los diagramas de las páginas 2 - 3

Fig. A

1. Máquina
2. Batería
3. Botón de desbloqueo de la batería
4. Cargador
5. Indicador LED del cargador
6. Portaherramienta
7. Interruptor de selección de velocidades
8. Interruptor de dirección
9. Interruptor de Encendido/Apagado

10. Anillo de ajuste de par

11. Luz de trabajo

3.FUNCIONAMIENTO

Debe cargarse la batería antes de usar por primera vez la herramienta.

Extraer la batería de la máquina

Fig. B1 + B2

- Apriete los botones de desbloqueo de la batería (3) y saque batería de la máquina como se muestra en la Fig. B1.

Insertar la batería en la máquina

Fig. B1 + B2

Compruebe que la parte exterior de la batería esté limpia y seca antes de colocarla en el cargador o en la máquina.

• Inserte la batería (2) en la base de la máquina como se muestra en la Fig. B2.
• Pulse la batería más hacia delante hasta que haga clic en su sitio.

Carga de la batería (con el cargador)

Fig. C

- Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (6) se encenderán y mostrarán el estado del cargador.

Indicador de LED (6)

Fig. C

El cargador tiene 1 indicador de LED (6) que indica el estado del proceso de carga:

LED Estado del cargador
Rojo Carga de la batería en curso
Verde	Ha finalizado la carga de la batería, batería totalmente cargada

• La carga completa de la batería de 1.5Ah puede llevar hasta 60 minutos.
• Después de que la batería esté totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador.

Cuando la máquina no se utilizará por un largo periodo de tiempo, es conveniente guardar la batería cargada.

Colocar y extraer brocas y puntas de atornillar Fig. D

Extraiga siempre la batería antes de montar un accesorio.

El portaherramienta del taladro (7) es apto para brocas y puntas de atornillar de mango redondo y hexagonal.

• Aferre la máquina firmemente con una mano.
• Abra el portaherramientas del taladro (7) girando el portaherramienta con la otra mano en el sentido de las agujas del reloj hasta que se abra lo suficiente para que entre la broca.
• Inserte el mango de la broca o de la punta de atornillar.
• Vuelva a apretar bien el portaherramienta girando el portaherramienta (7) en sentido contrario a las agujas del reloj.
• Compruebe que la broca esté bien centrada activando brevemente la máquina con el

interruptor de encendido/apagado.

Ajuste de velocidades

Fig. D

Nunca cambie las velocidades cuando el motor está en funcionamiento porque se daña la máquina.

Nunca coloque el interruptor en medio de dos posiciones porque se daña la máquina.

La máquina tiene dos velocidades de taladrado 2, que pueden ajustarse deslizando el interruptor de velocidades (8) hacia delante o hacia atrás. El número de interruptor de velocidad (8) muestra la posición elegida.

• Posición 1: Para taladrado lento, diámetro de taladrado grande o atornillado. La máquina tiene alta potencia a baja velocidad.
• Posición 2: Para taladrado veloz o diámetro de taladrado pequeño.

Ajuste de la dirección de rotación

Fig. E

• Coloque el interruptor de dirección (9) en la posición para atornillar o para usar como taladro.
• Coloque el interruptor de dirección (9) en la posición — para sacar tornillos.

Cambiar la máquina entre encendido y apagado

Fig. E

El interruptor de encendido/apagado (10) se usa para activar la máquina y ajustar la velocidad de rotación.

• Al pulsar el interruptor de encendido/apagado (10) se activa la máquina, cuanto más se pulsa el interruptor, más veloz se vuelve el taladro.
• Al soltar el interruptor de encendido/apagado (10) se detiene la máquina.
• Mueva el interruptor de inversión de dirección (9) a la posición intermedia para bloquear el movimiento del interruptor de encendido/apagado.

La máquina tiene 17 ajustes de par de apriete diferentes y un modo de taladrado especial para ajustar la potencia transmitida al portaherramienta. Al girar el anillo de ajuste de par de apriete

(11), los tornillos pueden atornillarse hasta una profundidad predeterminada, lo que es ideal para trabajos repetitivos. Cuanto más elevado es el número, más par de apriete se transmite.

• Seleccione un ajuste bajo para tornillos pequeños o materiales de trabajo blandos.
• Seleccione un ajuste alto para tornillos grandes, materiales de trabajo duros y cuando extraiga tornillos.
• Elija preferentemente un ajuste tan bajo como sea posible para atornillar. Seleccione el ajuste más alto si el motor resbala antes de que el tornillo esté totalmente apretado.
• Para taladrado, gire el anillo de ajuste de par de apriete (11) al ajuste de taladrado girándolo completamente en sentido contrario a las agujas del reloj.

Asegúrese de que el interruptor de dirección (9) esté siempre ajustado en durante el taladrado.

La máquina está dotada de una función de protección contra la sobrecarga electrónica. Cuando la máquina se sobrecarga se apaga automáticamente. Cuando esto sucede, espere unos segundos para que se restablezca la protección contra sobrecarga.

4.MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el paquete de baterías de la máquina.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

GARANTÍA

Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
