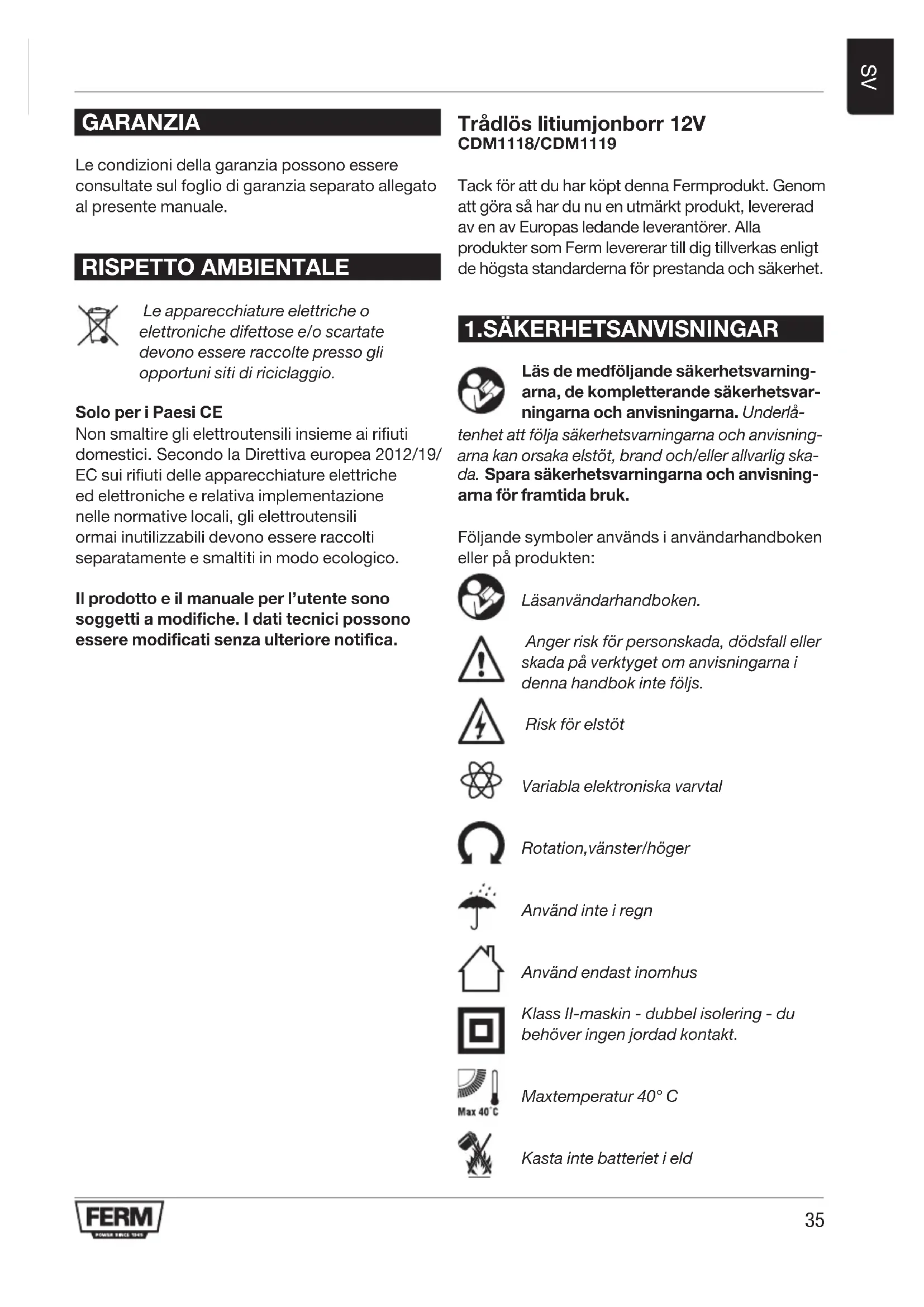

Läs de medföljande säkerhetsvarning- arna, de kompletterande säkerhetsvar- ningarna och anvisningarna. Underlå- tenhet att följa säkerhetsvarningarna och anvisning- arna kan orsaka elstöt, brand och/eller allvarlig ska- da. Spara säkerhetsvarningarna och anvisning- arna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt Variabla elektroniska varvtal Rotation, vänster/höger Använd inte i regn Använd endast inomhus Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Maxtemperatur 40° C Kasta inte batteriet i eld36

Kasta inte batteriet i vatten Kassera inte produkten i olämpliga containrar. Separat återvinning av litiumjonbatteriet. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Kompletterande säkerhetsvarningar för borrar och skruvdragare a) Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verk- tyget. Förlorad kontroll kan orsakapersonskada. c) Håll elverktyget i de isolerade greppsytorna när du utför arbete där tillbehöret kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Användning och underhåll av batteriverktyget a) Ladda endast med laddaren som har specificerats av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteripaket. b) Använd endast elverktyget med specifikt utformade batteripaket. Användning av andra batteripaket kan skapa en risk för skada och brand. c) När batteripaketet inte används, håll det borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan upprätta en anslutning från en terminal till en annan. Kortslutning av batteriets terminaler kan leda till brännskada eller brand. d) Vid felaktig användning kan vätska komma ut från batteriet. Undvik kontakt. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. Service a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. För laddaren Avsedd användning Ladda endast uppladdningsbara batterier med litiumjonteknik, 12V max. 1,5 Ah. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras b) Barn som övervakas får inte leka med apparaten c) Ladda inte batterier som inte är uppladdningsbara! d) Batterierna måste placeras i ett väl ventilerat område under laddning! Restrisker Även när verktyget används enligt föreskrifterna är det inte möjligt att undanröja alla restriskfaktorer. Följande faror kan uppkomma i samband med elverktygets konstruktion och utformning: a) Hälsodefekter till följd av vibrationer om elverktyget används över längre tid eller inte hanteras på rätt sätt eller underhålls ordentligt. b) Skadorpåpersonerochegendomtillföljdav trasiga tillbehör som plötsligt går sönder. Varning! Elverktyget producerar ett elektromagnetiskt fält när det används. Detta fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att minska risken för allvarlig eller dödlig skada rekommenderar vi att personer med medicinska implantat rådgör med sin läkare och det medicinska implantatets tillverkare innan de använder detta elverktyg.37

Avsedd användning Denna trådlösa borr är avsedd för åtdragning och lossning av skruvar samt borrning i trä, metall och plast. Tekniska specifikationer Modellnr CDM1118/CDM1119 Laddare CDA1086 Laddarens inspänning 100-240 V~ 50/60 Hz max 1.4A Laddarens utspänning 13,5V d.c. 1.5 A Uppladdningsbart batteripaket 12 V litiumjonbatteri 1,5Ah Batteriuppladdningstid 60 minuter Chuckkapacitet 1,0 - 10 mm Momentinställningar 17 + borrläge Varvtal utan belastning Position 1: Position 2: 0-350/min 0-1300/min Vikt (inkl. batteri) 1,0 kg Ljudtrycknivå L

(skruvdragning utan påverkan) 0,854 m/s

Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användningavverktygetförandra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

• Degångerdåverktygetstängsavellerär på men egentligen inte används kan minska exponeringsnivån betydligt. Skyddadigmoteffekternaavvibrationergenom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster. Beskrivning Siffrornaitextenhänvisartilldiagrammenpå sidorna 2 - 3 Fig. A

3.Upplåsningsknappförbatteriet

11. Momentinställningsring

Batteriet måste laddas innan det används för första gången. Borttagning av batteriet från maskinen Fig. B1 + B2

• Tryckpåupplåsningsknapparnaförbatteriet(3) ochdrautbatterietfrånmaskinenenligtFig.B1. Insättning av batteriet i maskinen Fig. B1 + B2 Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

• Sättinbatteriet(2)imaskinensbasenligtfig.B2.

• Skjutbatterietframåttillsdetklickarpåplats. Laddning av batteriet (med laddaren) Fig. C

• Kopplainladdarenskontaktietteluttagoch väntaenstund.LaddarensLED-indikering(6) kommer att lysa och visa laddningsstatusen. LED-indikering (6) Fig. C Laddarenharenladdningsindikeringslampa(6) som indikerar laddningsprocessens status: LED Laddningsstatus Röd Batteriladdning pågår Grön Batteriladdning slutförd, batteri fulladdat38

• Tautladdningskontaktenfrånuttagetoch ta ut batteriet från laddaren när batteriet har fulladdats. När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd. Montering och borttagning av borrar eller skruvbits Fig. D Ta alltid ut batteriet innan du monterar ett tillbehör. Borrchucken(7)ärlämpligförborrarochskruvbits med runda skaft och sexkantsskaft.

• Hållmaskinenstadigtmedenhand.

• Öppnaborrchucken(7)genomattvridaden medurs med din andra hand tills den öppnas tillräckligt mycket så att det går att sätta in skruvbitsen.

• Kontrolleraomskruvbitsenärcentreradgenom att kort trycka på maskinens växelbrytare. Justering av växlarna Fig. D Byt aldrig växel när motorn är igång. Detta skadar din maskin. Sätt aldrig växelväljaren mellan två lägen. Detta skadar din maskin. Maskinen har två borrhastigheter som kan justerasgenomattväxelväljaren(8)skjutsframåt ellerbakåt.Siffranpåväxelväljaren(8)visarvilket läge som har valts.

• Position1:Förlångsamborrning,stora borrdiametrar eller skruvdragning. Maskinen ger hög effekt vid lågt varvtal.

• Position2:Försnabbborrningellersmå borrdiametrar. Justering av rotationsriktningen Fig. E

• Sättriktningsbrytaren(9)tillposition för att dra åt skruvar eller använda den för borrning.

• Sättriktningsbrytaren(9)tillposition för att ta ut skruvar. Igångsättning och avstängning av maskinen Fig. E Växelbrytaren(10)användsföraktiveringav maskinen och justering av rotationshastigheten.

• Tryckpåväxelbrytaren(10)förattaktivera maskinen.Julängretiddutryckerpåbrytaren, desto snabbare roterar borren.

• Omdufrigörväxelbrytaren(10)stoppas maskinen.

• Sättriktningsbrytaren(9)imittpositionföratt låsa växelbrytaren. Justering av vridmomentet Fig. E Maskinen har 17 olika momentinställningar samt ett särskilt borrläge som ställer in effekten som överförs till chucken. Genomattvridamomentinställningsringen(11)kan du skruva in skruvar till ett förutbestämt djup, vilket äroptimaltvidrepetitivaarbetsuppgifter.Juhögre siffra, desto högre är momentet som överförs.

• Väljenlåginställningförsmåskruvaroch mjukt bearbetningsmaterial.

• Väljenhöginställningförstoraskruvar,hårda bearbetningsmaterial och när du drar ut skruvar.

• Väljföreträdesvisensålåginställningsom möjligt när du drar åt skruvar. Välj en högre inställning om motorn hackar innan skruven är ordentligt åtdragen.

• Vridmomentinställningsringen(11)tillborrläget ( ) genom att vrida den moturs så långt det går innan du börjar borra. Se till att riktningsbrytaren (9) alltid är satt till under borrning. Maskinen är utrustad med en elektronisk överlastskyddsfunktion. När maskinen överbelastas stängs den av automatiskt. Vänta några sekunder så att överlastskyd- det återställs när detta inträffar.39

Stäng alltid av maskinen och ta ut batteripaketet från maskinen innan underhåll. Rengörmaskinenhusregelbundetmeden mjuk trasa, helst efter varje gång du använder maskinen.Setillattventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel sombensin,alkohol,ammoniakosv.Sådana kemikalier skadar de syntetiska komponenterna. GARANTI Garantivillkoren finns på separat medföljande garantikort. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning. Langaton litiumioniakulla toimiva pora 12 V CDM1118/CDM1119 Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti.
