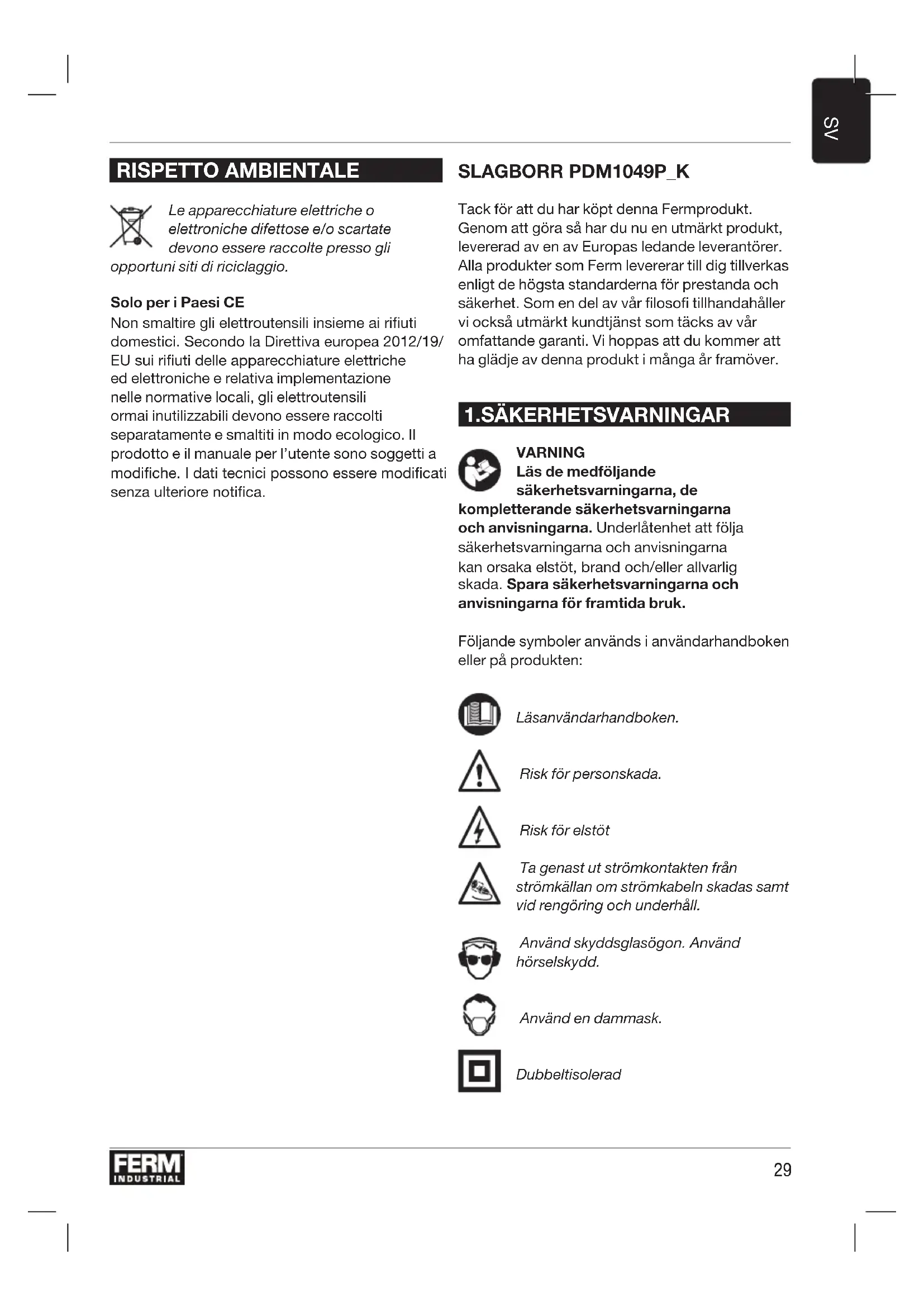

BRUKSANVISNING PDM1049P Ferm

Tack för att du har köpt denna Fermprodukt. Genom att göra så har du nu en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som Ferm levererar till dig tillverkas enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi tillhandahåller vi också utmärkt kundtjänst som täcks av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år framöver.

1. SÄKERHETSVARNINGAR

VARNING Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Risk för personskada. Risk för elstöt Ta genast ut strömkontakten från strömkällan om strömkabeln skadas samt vid rengöring och underhåll. Använd skyddsglasögon. Använd hörselskydd. Använd en dammask. Dubbelt isolerad30

Kassera inte produkten i olämpliga containrar. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. KOMPLETTERANDE

SÄKERHETSVARNINGAR FÖR

SLAGBORRAR Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning. Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsaka personskada. Håll endast elverktyget i de isolerade greppsytorna när du utför arbete där skärtillbehör kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Elsäkerhet Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar och även de medföljande säkerhetsanvisningarna. Kontrollera alltid att strömspänningen motsvarar spänningen som anges på märketiketten. Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstöt.

2. MASKININFORMATION

Avsedd användning Din slagborr har utformats för borrning i trä, metall och plast samt för hammarborrning i tegel och betong. Tekniska specikationer Strömspänning 220-240 V~ Strömfrekvens 50 Hz Ineffekt 710 W Varvtal utan belastning 0-3.200/min Slagfrekvens 0-51.200/min Max chuckstorlek 13 mm Max borrdiameter Trä 25 mm Betong 13 mm Stål 10 mm Vikt 2.20 kg Bullervärden Ljudtryck (L

Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten - användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån - de gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.31

Beskrivning Siffrorna i texten hänvisar till diagrammen på sidorna 2. Fig. A

7. Höger/vänster rotationsbrytare

Användaren behöver inte anbringa mycket tryck påslagborren. För mycket tryck på maskinen kan leda till onödig överhettning av motorn och det drivna verktyget. Sidohandtag Fig. A Sidohandtaget (8) kan roteras 360

runt borrhuvudet, vilket möjliggör säker och bekväm användning för både vänster- och högerhänta användare.

• Lossa sidohandtaget (8) genom att vrida det moturs.

• Vrid sidohandtaget till önskat läge.

• Dra åt sidohandtaget igen genom att vrida det medurs. Byte och borttagning av borrbits Fig. A - B Innan du byter bits, ta först ut strömkontakten från vägguttaget. Inspektera bitset regelbundet under användning. Trubbiga bits ska slipas eller bytas.

• Öppna chucken (1) genom att vrida den främre hylsan (12) medurs samtidigt som du håller fast den bakre hylsan (11) eller vrider den moturs och sätt in bitset i chucköppningen.

• Dra åt bitset genom att vrida den främre hylsan (12) moturs samtidigt som du håller fast den bakre hylsan (11) eller vrider den medurs. Inställning av djupanslaget Fig. A

• Lossa sidohandtaget (8) genom att vrida det moturs.

• För in djupanslaget (3) genom hålet på sidohandtagets ring.

• Vrid anslaget till önskat läge.

• Dra åt skruven ordentligt genom att vrida den medurs. Växelbrytaren Fig. A

• Stäng av maskinen genom att trycka på växelbrytaren (5). När växelbrytaren (5) frigörs stängs maskinen av.

• Rotationshastigheten kan justeras. Tryck in växelbrytaren (5) hårdare för att öka rotationshastigheten eller minska trycket för att sänka rotationshastigheten. Låsningsknappen Fig. A

• Du kan låsa växelbrytaren (5) genom att trycka på växelbrytaren (5) och därefter trycka på låsningsknappen (4).

• Frigör låsningsknappen genom att kort trycka på växelbrytaren (5). Justering av maximal rotationshastighet Fig. A

• Stäng av maskinen genom att trycka på växelbrytaren (5).

• Lås växelbrytaren (5) genom att trycka på upplåsningsknappen (4).32

Justering av rotationsriktningen Fig. A Ändra inte rotationsriktningen under användning.

• Rotationsriktning moturs: sätt vänster/höger rotationsbrytare (7) till “ ”.

• Rotationsriktning medurs: sätt vänster/höger rotationsbrytare (7) till “ ”. Funktionsväljare Fig. A För att undvika att maskinen skadas ska justering av funktionsväljaren (2) endast utföras när maskinen inte är igång.

• Sätt funktionsväljaren (2) till (10) för borrning.

• Sätt funktionsväljaren (2) till (9) för hammarborrning. Användartips Använd alltid maskinen med sidohandtaget stadigt förankrat på plats - du kommer inte bara att arbeta mer bekvämt utan också med högre precision. Varning: borrar och mejslar kan bli väldigt varma. Borrning och hammarborrning

• Börja med att pilotborra med en mindre borrbits innan du borrar med en borrbits av normal storlek om du borrar stora hål, t.ex. i hård betong.

• Håll maskinen stadigt med två händer. Var medveten om att borren kan fastna och därför plötsligt vända (i synnerhet vid borrning av djupa hål).

• Anbringa inte för mycket tryck på maskinen. Låt maskinen göra arbetet.

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. GARANTI Garantivillkoren nns på separat medföljande garantikort. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. Produkten och användarhandboken kan ändras. Specikationerna kan ändras utan förvarning.33
