Tip produs	Mașină de găurit cu percuție electrică
Marcă	Ferm
Model	PDM1049P
Tensiune rețea	220-240 V~
Frecvență rețea	50 Hz
Putere absorbită	710 W
Viteză în gol	0 – 3 200 /min
Rată de impact	0 – 51 200 /min
Capacitate mandrină	13 mm
Diametru max. de găurire – Lemn	25 mm
Diametru max. de găurire – Beton	13 mm
Diametru max. de găurire – Oțel	10 mm
Greutate	2,20 kg
Nivel de presiune acustică (LPA)	91,38 dB(A) ± 3 dB
Nivel de putere acustică (LWA)	102,38 dB(A) ± 3 dB
Vibrații – Găurire în metal (ah,D)	2,640 ± 1,5 m/s²
Vibrații – Găurire cu percuție beton (ah,ID)	13,363 ± 1,5 m/s²
Utilizare prevăzută	Găurire în lemn, metal, plastic și găurire cu percuție în cărămidă și beton
Alimentare	Rețea (cu cablu)
Izolație dublă	Da (clasa II)
Mâner lateral	Rotativ la 360°
Opritor de adâncime	Da, reglabil
Întreținere și curățare	Curățați carcasa cu o cârpă moale și apă cu săpun. Nu folosiți produse agresive.
Garanție	Certificat de garanție furnizat separat

Întrebări frecvente - PDM1049P Ferm

Cum se schimbă un burghiu la mașina de găurit PDM1049P?

Deconectați mai întâi scula. Deschideți mandrina rotind manșonul frontal în sensul acelor de ceasornic în timp ce țineți manșonul posterior, sau rotindu-l în sens invers. Introduceți burghiul, apoi strângeți rotind manșonul frontal în sensul acelor de ceasornic în timp ce țineți manșonul posterior.

Cum se reglează opritorul de adâncime?

Slăbiți mânerul lateral rotind în sens invers acelor de ceasornic. Introduceți opritorul de adâncime în orificiul mânerului, glisați la adâncimea dorită, apoi strângeți șurubul rotind în sensul acelor de ceasornic.

Cum se utilizează funcția de percuție (ciocan)?

Asigurați-vă că mașina este oprită. Reglați comutatorul de selecție a funcției pe simbolul ciocan perforator pentru găurirea în beton și cărămidă. Reglați comutatorul numai când mașina este oprită.

Cum se inversează sensul de rotație?

Nu modificați niciodată sensul de rotație în timpul utilizării. Utilizați comutatorul de rotație stânga/dreapta situat lângă întrerupător. Împingeți-l spre stânga pentru rotație în sens invers acelor de ceasornic și spre dreapta pentru rotație în sensul acelor de ceasornic.

Cum se blochează întrerupătorul pornit/oprit?

Apăsați întrerupătorul pornit/oprit, apoi apăsați butonul de blocare pentru a-l menține aprins. Pentru deblocare, apăsați din nou scurt pe întrerupător.

Cum se reglează viteza de rotație?

Viteza este variabilă: cu cât apăsați mai tare pe întrerupătorul pornit/oprit, cu atât viteza este mai mare. De asemenea, puteți bloca întrerupătorul la o viteză dorită folosind butonul de blocare.

Care sunt diametrele maxime de găurire?

Lemn: 25 mm, Beton: 13 mm, Oțel: 10 mm. Utilizați întotdeauna un burghiu adecvat și începeți cu un diametru mic pentru materiale dure.

Cum se curăță mașina de găurit?

Înainte de orice curățare, deconectați ștecherul. Curățați carcasa cu o cârpă moale ușor umedă cu apă și săpun. Nu folosiți niciodată benzină, alcool sau amoniac. Verificați regulat orificiile de aerisire.

Care este puterea mașinii de găurit PDM1049P?

Puterea absorbită este de 710 W. Funcționează la o tensiune de rețea de 220-240 V~ și o frecvență de 50 Hz.

Mașina de găurit este garantată?

Da, condițiile de garanție sunt detaliate în certificatul de garanție furnizat cu scula. Păstrați-l pentru orice reclamație.

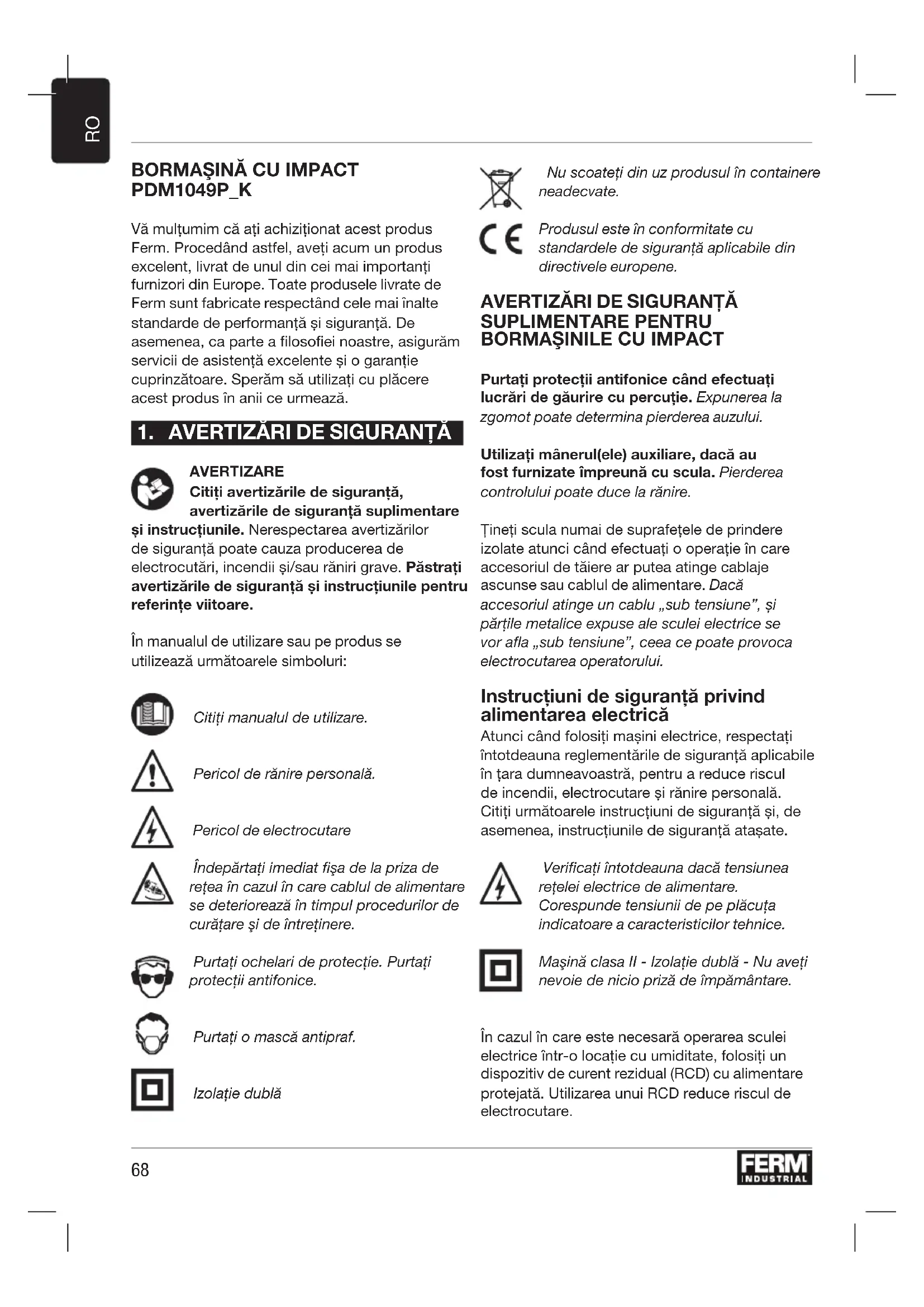

MANUAL DE UTILIZARE PDM1049P Ferm

Vă multumim că ați achiziționat acest produs Ferm. Procedând astfel, aveți acum un produs excellent, livrat de unul din cei mai importanți furnizori din Europe. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de performanță și siguranță. De asemenea, ca parte a filosofiei noastre, asigurăm servicii de asistență excelente și o garanție cuprinzătoare. Sperăm să utilizați cu plăcere acest produs în anii ce urmează.

1. AVERTIZĂRI DE SIGURANȚĂ

AVERTIZARE

Citiți avertizările de siguranță, avertizările de siguranță suplimentare

și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Pericol de rănire personală.

Pericol de electrocutare

Îndepărtați imediat fișa de la priza de rețea în cazul în care cablul de alimentare se deteriorează în timpul procedurilor de curățare și de întreținere.

Purtați ochelari de protectie. Purtați protecții antifonice.

Purtați o mască antipraf.

Izolație dublă

Nu scoateți din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE PENTRU BORMAŞINILE CU IMPACT

Purtați protectii antifonice când efectuați lucrări de găurire cu percuție. Expunerea la zgomot poate determina pierderea auzului.

Utilizați mânerul(ele) auxiliare, dacă au fost furnizate împreună cu scula. Pierderea controlului poate duce la rănire.

Tineți scula numai de suprafețele de prindere izolate atunci când efectuați o operație în care accesoriiul de tăiere ar putea atinge cablaje ascunse sau cablul de alimentare. Dacă accesoriiul atinge un cablu „sub tensiune”, și părțile metalice expuse ale sculei electrice se vor afla „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.

Instrucțiuni de siguranță privind alimentarea electrică

Atunci când folosiți mașini electrice, respectați întotdeauna reglementările de siguranță aplicabile în țara dumneavoastră, pentru a reduce riscul de incendii, electrocutare și rănire personală. Citiți următoarele instrucțiuni de siguranță și, de asemenea, instrucțiunile de siguranță atașate.

Verificați întotdeauna dacă tensiunea rețelei electrice de alimentare. Corespunde tensiunii de pe plăcuța indicatoare a caracteristicilor tehnice.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de împământare.

În cazul în care este necesară operarea sculei electrice într-o locație cu umiditate, folosiți un dispozitiv de curent rezidual (RCD) cu alimentare protejată. Utilizarea unui RCD reduce riscul de electrocutare.

2. INFORMAȚII CU PRIVIRE LA MAȘINA

Domeniul de utilizare

Bormașina cu impact a fost proiectată pentru găurirea lemnului, metalului și a materialelor plastice și pentru găurirea cu percuție a zidăriei și a betonului.

Specificatii tehnice

Tensiune rețea 220-240V~

Frecvența prize 50Hz

Puterea de alimentare 710W

Viteză la funcționare în gol 0-3.200/min

Viteză impact 0-51.200/min

Dimensiune max. mandrină 13mm

Diametru max. burghiu

Lemn 25mm
Beton 13mm
Otel 10mm
Greutate	2.20kg

Valori ale zgomotului

Presiune sonoră (LPA)	91,38 + 3 dB(A)
Putere acustică (LWA)	102,38 + 3 dB(A)

Valori ale vibratiei

Găurire în metal, a_h,D	2.640 + 1,5 m/s ^2
Găurire cu percutie în beton, a_h,ID	13.363 + 1,5 m/s ^2

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere
• momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere

Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

Descriere

Numerele din text se referă la diagramele de la paginile 2.

Fig. A

1. Mandrină
2. Comutator selectare functie
3. Opritor de adâncime
4. Buton de blocare
5. Comutator pornire/oprire
6. Comutator de selectare rotație stânga/dreapta
7. Mâner lateral
8. Selectie funcție: Găurire cu percuție
9. Selectie functie: Găurire

Fig. B

1. Manşon spate

2. Manşon față

3. OPERAREA

Bormaşinile cu impact necesită o presiune mică din partea operatorului. Presiunea excesivă aplicată pe scula poate duce la supraîncălzirea nedorită a motorului și arderea aparatului acționat.

Mâner lateral

Fig. A

Mânerul lateral (8) poate fi rotit cu 360 în jurul capului port-burghiu, ceea ce permite operarea sigură și confortabilă pentru utilizatorii stângaci și dreptaci.

• Deşurubați mânerul lateral (8) prin rotire în sens antiorar.
• Rotiți mânerul lateral în poziția dorită.
• Strângeti din nou mânerul lateral în poziția dorită, rotind în sens orar

Înlocuirea și îndepărtarea accesoriiilor de perforare

Fig. A - B

Înainte de a înlocui accesoriile, întâi scoateți ștecherul de alimentare din priza de perete.

În timpul utilizării controlați accesoriiile periodic. Accesoriiile uzate trebuie ascuțite sau înlocuite.

• Deschideți mandrina (1) rotind manșonul frontal (12) în sens orar în timp ce țineți simultan manșonul din spate (11) sau îl rotiți în sens antiorar și introduceți burghiul în deschiderea mandrinei.
• Strângeti burghiul rotind manşonul frontal (12) în sens antiorar în timp ce tineți simultan manşonul din spate (11) sau îl rotiți în sens orar.

Setarea opritorului de adâncime

Fig. A

• Deşurubați mânerul lateral (8) prin rotire în sens antiorar.
• Introduceți opritorul de adâncime (3) în orificiul inelului de la mânerul lateral.
• Reglați opritorul la adâncimea dorită.
• Strângeti din nou şurubul cu fermitate, rotind în sens orar

• Porniți mașina apăsând comutatorul pornire/oprire (5). După ce eliberați comutatorul pornire/oprire (5), mașina se va opri.
• Viteza de rotație poate fi reglată apăsând comutatorul pornire/oprire (5), mai ferm pentru creșterea vitezei de rotație sau cu presiune redusă pentru scăderea vitezei de rotație.

Buton de blocare

Fig. A

• Blocați comutatorul pornire/oprire (5) apăsând comutatorul pornire/oprire (5) și apoi apăsând butonul de blocare (4).
• Pentru a elibera blocajul comutatorului, apăsați scurt comutatorul pornire/oprire (5).

Reglarea vitezei maxime de rotații

Fig. A

• Porniți maçina apăsând comutatorul pornire/oprire (5).
• Blocați comutatorul pornire/oprire (5), apăsând butonul de blocare (4).

Schimbarea directiei de rotație

Fig. A

Nu schimbați direcția de rotație în timpul utilizării.

• Direcție de rotație în sens antiorar: mutați comutatorul dreapta/stânga (7) în poziția
• Directie de rotație în sens orar: mutați comutatorul dreapta/stânga (7) în poz

Comutator selectare funcție

Fig. A

Pentru a evita defectarea maşinii, reglarea comutatorului de selectare a funcției (2) trebuie realizată numai când maşina nu este în funcțiune

• Setați comutatorul de selectare a funcției (2) în poziția (10) pentru găurire.
• Setați comutatorul de selectare a funcției (2) în poziția (9) pentru găurire cu percuție.

Sfaturi pentru utilizator

Întotdeauna utilizați mașina cu mânerul lateral fixat bine în poziție - nu doar că veți avea mult conform în timpul operației, ci veți lucra cu mai multă precizie.

Atenție: burghiele și dălțile pot deveni foarte fierbinti.

Găurire și găurire cu percuție

• În cazul orificiilor mari, cum ar fi în beton foarte dur, începeți prin utilizarea unui burghiu mai mic pentru găurirea pilot, apoi executați mărimea dorită.
• Tineți bine mașina cu 2 mâini. Tineți cont de faptul că burghiul se poate bloca din acest motiv, mașina se poate roti brusc (mai ales la executarea orificiilor adânci).
• Nu aplicați presiune excesivă asupra mașinii, lăsați mașina să execute operația.

4. ÎNTRETINEREA

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

GARANTIE

Conditiiile de garantie pot fi găsite pe certificatul de garantie inclus separat.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele actionate electric împreună cu gunoiul menajer. Conform Indicației europene

2012/19/EU pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
