KASUTUSJUHEND PDM1049P Ferm

Täname, et ostsite selle Fermi toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast.

HOIATUS Lugege tootega kaasas olevat ohutusteavet, täiendavat ohutusteavet ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajärjeks võib olla elektrilöök, tulekahju ja/või tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast. Kasutusjuhendis või tootel kasutatakse järgmisi sümboleid: Lugege kasutusjuhendit. Tervisekahjustuse oht. Elektrilöögioht. Eemaldage seade vooluvõrgust, kui toitejuhe saab kahjustada või kui puhastate ja hooldate seadet. Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid. Kasutage tolmumaski. Kaitseisolatsiooniga. Ärge hoidke toodet selleks ebasobivas kohas.65

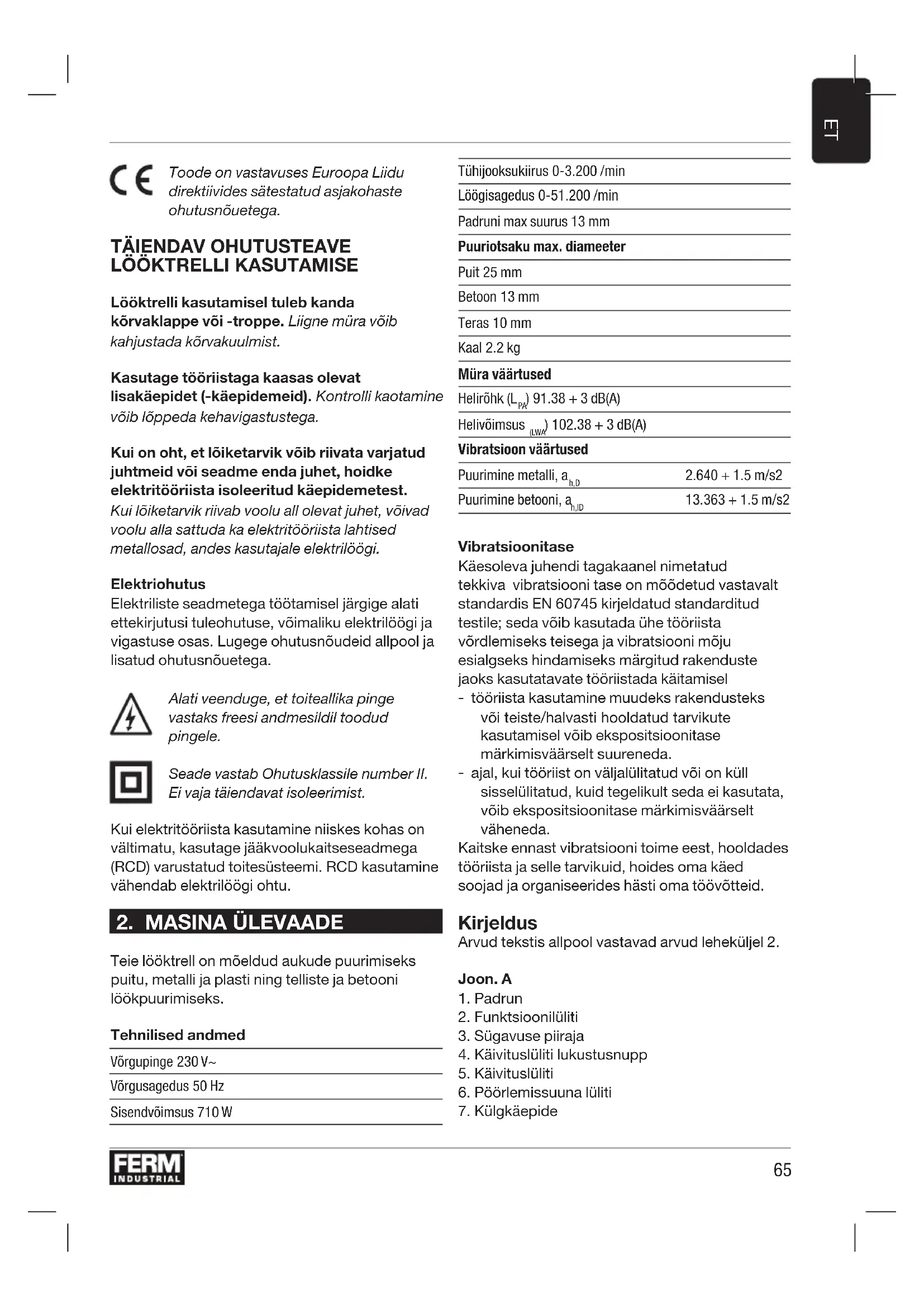

Toode on vastavuses Euroopa Liidu direktiivides sätestatud asjakohaste ohutusnõuetega.

Lööktrelli kasutamisel tuleb kanda kõrvaklappe või -troppe. Liigne müra võib kahjustada kõrvakuulmist. Kasutage tööriistaga kaasas olevat lisakäepidet (-käepidemeid). Kontrolli kaotamine võib lõppeda kehavigastustega. Kui on oht, et lõiketarvik võib riivata varjatud juhtmeid või seadme enda juhet, hoidke elektritööriista isoleeritud käepidemetest. Kui lõiketarvik riivab voolu all olevat juhet, võivad voolu alla sattuda ka elektritööriista lahtised metallosad, andes kasutajale elektrilöögi. Elektriohutus Elektriliste seadmetega töötamisel järgige alati ettekirjutusi tuleohutuse, võimaliku elektrilöögi ja vigastuse osas. Lugege ohutusnõudeid allpool ja lisatud ohutusnõuetega. Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele. Seade vastab Ohutusklassile number II. Ei vaja täiendavat isoleerimist. Kui elektritööriista kasutamine niiskes kohas on vältimatu, kasutage jääkvoolukaitseseadmega (RCD) varustatud toitesüsteemi. RCD kasutamine vähendab elektrilöögi ohtu.

Teie lööktrell on mõeldud aukude puurimiseks puitu, metalli ja plasti ning telliste ja betooni löökpuurimiseks. Tehnilised andmed Võrgupinge 230 V~ Võrgusagedus 50 Hz Sisendvõimsus 710 W Tühijooksukiirus 0-3.200 /min Löögisagedus 0-51.200 /min Padruni max suurus 13 mm Puuriotsaku max. diameeter Puit 25 mm Betoon 13 mm Teras 10 mm Kaal 2.2 kg Müra väärtused Helirõhk (L

) 91.38 + 3 dB(A) Helivõimsus (LWA ) 102.38 + 3 dB(A) Vibratsioon väärtused Puurimine metalli, a h,D

Puurimine betooni, a h,ID

Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda. - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda. Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. Kirjeldus Arvud tekstis allpool vastavad arvud leheküljel 2. Joon. A

2. Funktsioonilüliti

6. Pöörlemissuuna lüliti

9. Funktsiooni valimine: löökpuurimine

10. Funktsiooni valimine: puurimine

Lööktrelli ei ole vaja tugevalt suruda. Liigne surve tööriistale võib viia mootori ülekuumenemise ja läbipõlemiseni. Külgkäepide Joonis A Külgkäepideme (8) asendit saab puuri pea suhtes 360º ulatuses muuta, et seadet saaksid ohutult ja mugavalt kasutada nii parema- kui ka vasakukäelised.

• Vabastage külgkäepide (8), keerates seda vastupäeva.

• Keerake külgkäepide soovitud asendisse.

• Kinnitage külgkäepide uues asendis, keerates seda päripäeva. Puuriterade vahetamine ja eemaldamine Joon. A – B Enne terade vahetamist eemaldage esmalt toitepistik seinakontaktist. Kontrollige kasutamise ajal terasid regulaarselt. Nürid terad tuleb uuesti teritada või välja vahetada.

• Avage padrun (1), keerates eesmist hülssi (11) päripäeva, hoides samal ajal tagumist hülssi (12) või keerates seda vastupäeva ja sisestades tera padruni avasse.

• Pingutage tera, keerates eesmist hülssi (12) vastupäeva, hoides samal ajal tagumist hülssi (11) või keerates seda päripäeva. Sügavuse piiraja seadistamine Joonis A

• Vabastage külgkäepide (8), keerates seda vastupäeva.

• Lükake sügavuse piiraja (3) läbi külgkäepideme rõnga ava.

• Lükake joonlaud soovitud sügavusele.

• Kinnitage kruvi korralikult, keerates seda päripäeva. Toitelüliti Joonis A

• Lülitage seade toitelülitist (5) sisse. Toitelüliti (5) vabastamisel lülitub seade välja.

• Pöörlemiskiirust saab reguleerida toitelülitiga (5): tugevamalt vajutades pöörlemiskiirus suureneb ja nõrgemalt vajutades pöörlemiskiirus väheneb. Lukustusnupp Joonis A

• Toitelüliti (5) saab lukustada, vajutades toitelülitit (5) ja seejärel lukustusnuppu (4).

• Lüliti lukustuse vabastamiseks vajutage uuesti korraks toitelülitit (5). Maksimaalse pöörlemiskiiruse reguleerimine Joonis A

• Lülitage seade toitelülitist (5) sisse.

• Lukustage toitelüliti (5), vajutades lukustusnuppu (4). Pöörlemissuuna vahetamine Joonis A Ärge muutke pöörlemissuunda kasutamise ajal.

• Pöörlemissuund vastupäeva: seadke pöörlemissuuna lüliti (7) asendisse ##.

• Pöörlemissuund päripäeva: seadke pöörlemissuuna lüliti (7) asendisse ##. Funktsioonilüliti Joonis A Et vältida seadme kahjustamist, tuleb funktsioonilülitit (2) reguleerida ainult siis, kui seade ei tööta.

• Puurimiseks lülitage funktsioonilüliti (2) asendisse (10).

• Löökpuurimiseks lülitage funktsioonilüliti (2) asendisse (9).67

Näpunäited Seadme kasutamise ajal peab külgkäepide olema alati korralikult kohale kseeritud – see võimaldab töötada mitte ainult mugavamalt, vaid ka täpsemalt. Ettevaatust! Puurid ja peitlid võivad muutuda väga tuliseks. Puurimine ja löökpuurimine

• Suurte aukude puurimiseks, näiteks väga kõva betooni puhul, puurige kõigepealt väiksem auk ja seejärel vajaliku suurusega auk.

• Hoidke seadet kindlalt kahe käega. Arvestage, et puur võib kinni kiiluda ja selle tagajärjel võib seade järsku suunda muuta (eriti sügavate aukude puurimisel).

• Ärge avaldage seadmele liigset survet, laske seadmel ise töö ära teha.

Enne puhastamist ja hooldamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust. Puhastage seadme korpust korrapäraselt pehme lapiga, soovitatavalt pärast iga kasutuskorda. Veenduge, et ventilatsiooniavad ei oleks tolmused ega määrdunud. Tõrksa mustuse eemaldamiseks kasutage seebivahtu ja pehmet lappi. Mingil juhul ei tohi kasutada lahusteid, nagu bensiin, alkohol, nuuskpiiritus vms. Sellised kemikaalid võivad kahjustada sünteetilisi komponente. GARANTII Garantiikaardi tingimused võib leida eraldi kaasasolevalt garantiikaardilt. KESKKOND Vigased ja/või eemaldatud elektroonika või elektroonilised osad tuleks kokku koguda sobivasse ümbertöötlemiskohta. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil.68
