Druh produktu	Elektrická příklepová vrtačka
Značka	Ferm
Model	PDM1049P
Síťové napětí	220-240 V~
Síťová frekvence	50 Hz
Příkon	710 W
Volnoběžné otáčky	0 – 3 200 /min
Počet úderů	0 – 51 200 /min
Upínací rozsah sklíčidla	13 mm
Max. průměr vrtání – Dřevo	25 mm
Max. průměr vrtání – Beton	13 mm
Max. průměr vrtání – Ocel	10 mm
Hmotnost	2,20 kg
Hladina akustického tlaku (LPA)	91,38 dB(A) ± 3 dB
Hladina akustického výkonu (LWA)	102,38 dB(A) ± 3 dB
Vibrace – Vrtání do kovu (ah,D)	2,640 ± 1,5 m/s²
Vibrace – Příklepové vrtání do betonu (ah,ID)	13,363 ± 1,5 m/s²
Určené použití	Vrtání do dřeva, kovu, plastu a příklepové vrtání do cihel a betonu
Napájení	Síťové (s kabelem)
Dvojitá izolace	Ano (třída II)
Boční rukojeť	Otočná o 360°
Hloubkový doraz	Ano, nastavitelný
Údržba a čištění	Čistěte kryt měkkým hadříkem a mýdlovou vodou. Nepoužívejte agresivní prostředky.
Záruka	Záruční list je dodán samostatně

Často kladené otázky - PDM1049P Ferm

Jak vyměnit vrták do vrtačky PDM1049P?

Nejprve odpojte nářadí. Otevřete sklíčidlo otáčením předního kroužku po směru hodinových ručiček při držení zadního kroužku, nebo otáčením proti směru hodinových ručiček. Vložte vrták, poté utáhněte otáčením předního kroužku po směru hodinových ručiček při držení zadního kroužku.

Jak nastavit hloubkový doraz?

Povolte boční rukojeť otáčením proti směru hodinových ručiček. Vložte hloubkový doraz do otvoru rukojeti, posuňte na požadovanou hloubku, poté utáhněte šroub otáčením po směru hodinových ručiček.

Jak používat funkci příklepu (kladivo)?

Ujistěte se, že je stroj vypnutý. Nastavte přepínač volby funkce na symbol příklepové vrtačky pro vrtání do betonu a cihel. Přepínač nastavujte pouze při vypnutém stroji.

Jak obrátit směr otáčení?

Nikdy neměňte směr otáčení během používání. Použijte přepínač otáčení vlevo/vpravo umístěný poblíž spínače. Posuňte jej doleva pro otáčení proti směru hodinových ručiček a doprava pro otáčení po směru hodinových ručiček.

Jak zamknout spínač zapnutí/vypnutí?

Stiskněte spínač zapnutí/vypnutí, poté zatlačte tlačítko uzamčení, aby zůstal zapnutý. Pro odemčení znovu krátce stiskněte spínač.

Jak nastavit rychlost otáčení?

Rychlost je proměnná: čím silněji stisknete spínač zapnutí/vypnutí, tím vyšší je rychlost. Můžete také zamknout spínač na požadovanou rychlost pomocí tlačítka uzamčení.

Jaké jsou maximální průměry vrtání?

Dřevo: 25 mm, Beton: 13 mm, Ocel: 10 mm. Vždy používejte vhodný vrták a u tvrdých materiálů začněte malým průměrem.

Jak čistit vrtačku?

Před čištěním odpojte zástrčku. Čistěte kryt měkkým hadříkem mírně navlhčeným mýdlovou vodou. Nikdy nepoužívejte benzín, alkohol ani čpavek. Pravidelně kontrolujte větrací otvory.

Jaký je výkon vrtačky PDM1049P?

Příkon je 710 W. Pracuje na síťové napětí 220-240 V~ a frekvenci 50 Hz.

Je vrtačka v záruce?

Ano, záruční podmínky jsou uvedeny v záručním listu dodaném s nářadím. Uchovávejte jej pro případ reklamace.

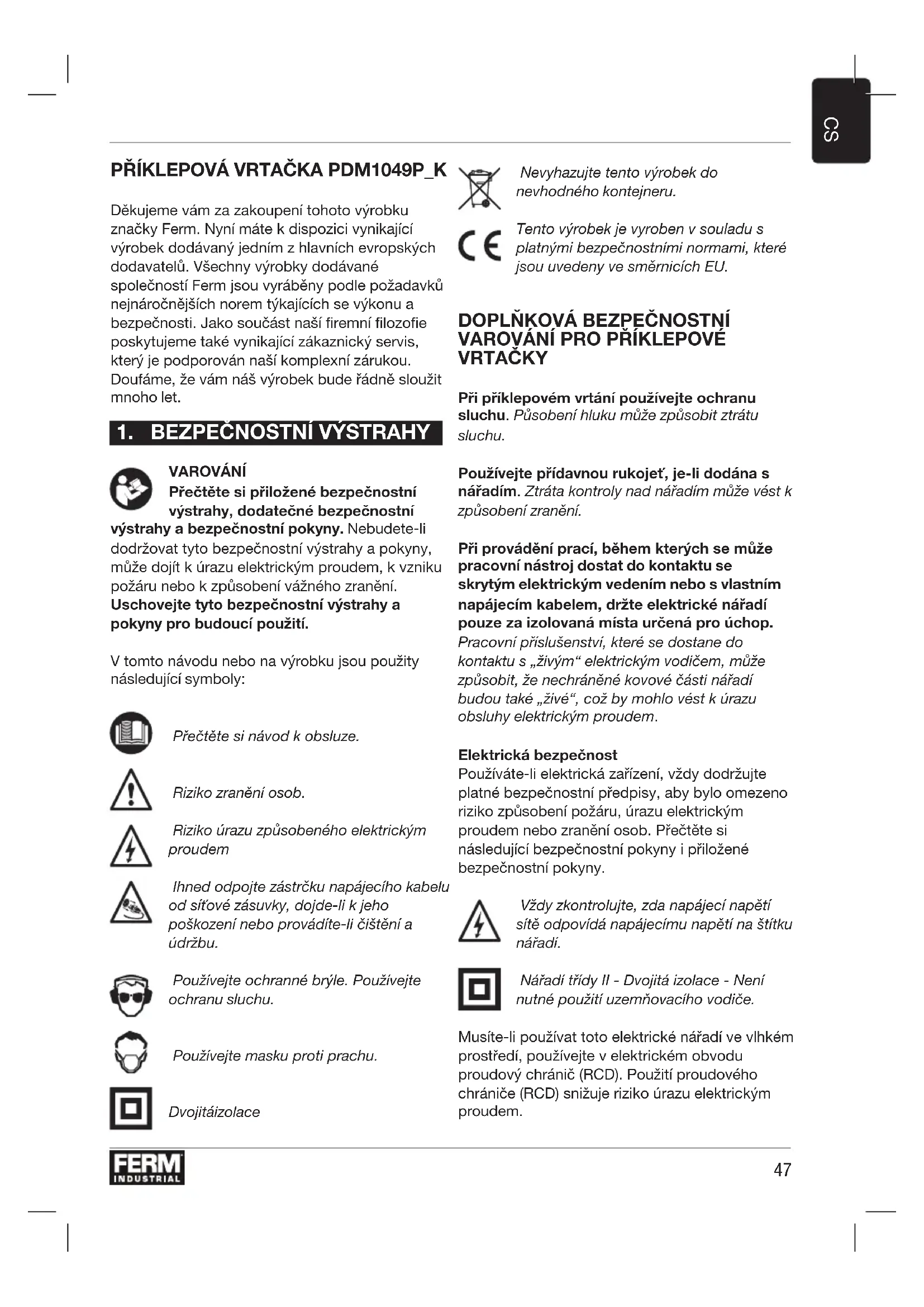

NÁVOD K OBSLUZE PDM1049P Ferm

Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

1. BEZPEČNOSTNÍ VÝSTRAHY

VAROVÁNÍ

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu nebo na výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Riziko zranění osob.

Riziko úrazu způsobeného elektrickým proudem

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození nebo provádíte-li čištění a údržbu.

Používejte ochranné brýle. Používejte ochranu sluchu.

Používejte masku proti prachu.

Dvojitáizolace

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO PŘÍKLEPOVÉ VRTAČKY

Při příklepovém vrtání používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Používejte přídavnou rukojeť, je-li dodána s nářadím. Ztráta kontroly nad nářadím může vést k způsobení zranění.

Při provádění prací, během kterých se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napájecím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop.

Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda napájecí napětí sítě odpovídá napájecímu napětí na štítku nářadí.

Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

2. INFORMACE O NÁRADÍ

Určené použití

Vaše príklepová vrtačka je určena pro vrtání otvorů do dřeva, kovu a plastu a pro príklepové vrtání do cihel a betonu.

Technické údaje

Napájecí napětí 220-240V~

Frekvence 50Hz

Příkon 710W

Otáčky naprázdno 0 - 3.200/min

Počet rázů 0 - 51.200/min

Max. rozměr sklíčidla 13mm

Max. průměr vrtáku

Dřevo 25mm

Beton 13mm

Ocel 10mm

Hmotnost 2.20kg

Hodnoty týkající se hlučnosti

Akustický tlak (LPA) 91,38 + 3 dB(A)
Akustický výkon (LWA)	102,38 + 3 dB(A)
Hodnoty týkající se vibrací
Vrtání do kovu, ah,D	2,640 + 1,5 m/s2
Příklepové vrtání do betonu, ah,ID	13,363 + 1,5 m/s2

Vibrace

Velikost vibrací uvedená v tomto návodu k obsluze byla měřena podle normalizovaných požadavků, které jsou uvedeny v normě EN 60745 a může být použita pro vzájemné srovnání jednotlivých nářadí mezi sebou a tato hodnota může být použita pro předběžný odhad vibrací působících na obsluhu při uvedených aplikacích

• použití tohoto nářadí pro jiné aplikace, nebo s odlišným nebo nedostatečně udržovaným příslušenstvím, může značně zvýšit hodnotu působících vibrací
• doba, kdy je nářadí vypnuto nebo kdy je v chodu naprázdno, může dobu působení vibrací na obsluhu značně zkrátit

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

Popis

Čísla v následujícím textu odkazují na obrázky na stranách 2.

Obr. A

1. Sklíčidlo
2. Volič funkce
3. Hloubkový doraz
4. Zajišťovací tlačítko
5. Spínač zapnuto/vypnuto
6. Přepínač směru otáčení vlevo/vpravo
7. Boční rukojeť
8. Volba funkce: Příklepové vrtání
9. Volba funkce: Vrtání

Obr. B

1. Zadní objímka
2. Přední objímka

3. POUŽITÍ

Příklepové vrtačky vyžadují od obsluhy při použití velmi malý tlak. Nadměrný tlak působící na nářadí může vést k zbytečnému přehřívání motoru a k nadměrnému zahřívání pracovního nástroje.

Boční rukojeť

Obr. A

Boční rukojeť (8) může být kolem hlavy vrtacího kladiva otočena v rozsahu 360°, což umožňuje bezpečnou a pohodlnou obsluhu nářadí pravákům i levákům.

• Povolte boční rukojeť (8) otáčením proti směru pohybu hodinových ručiček.
• Otočte boční rukojeť do požadované polohy.
• Otáčením ve směru pohybu hodinových ručiček boční rukojeť znovu utáhněte.

Výměna a vyjmutí vrtáku

Obr. A - B

Před prováděním výměny pracovního nástroje, nejdříve odpojte zástrčku napájecího kabelu od zásuvky.

Při práci provádějte pravidelnou kontrolu pracovních nástrojů. Tupé pracovní nástroje musí být znovu nabroušeny nebo vyměněny.

• Otevřete sklíčidlo (1) otáčením přední objímky (12) ve směru pohybu hodinových ručiček a současně držte zadní objímku (11) nebo s ní otáčejte proti směru pohybu hodinových ručiček a zasuňte upínací stopku nástroje do sklíčidla.
• Utáhněte pracovní nástroj otáčením přední objímky (12) proti směru pohybu hodinových ručiček a současně držte zadní objímku (11) nebo s ní otáčejte proti směru pohybu hodinových ručiček.

Nastavení hloubkového dorazu

Obr. A

• Povolte boční rukojeť (8) otáčením proti směru pohybu hodinových ručiček.
• Zasuňte hloubkový doraz (3) do otvoru v objímce boční rukojeti.
• Zasuňte pravítko do požadované hloubky.
• Otáčením ve směru pohybu hodinových ručiček pevně utáhněte upínací šroub.

Spínač zapnuto/vypnuto Obr. A

• Zapněte nářadí stisknutím spínače zapnuto/vypnuto (5). Jestliže spínač zapnuto/vypnuto (5) uvolníte, nářadí se vypne.
• Velikost otáček může být nastavena stisknutím spínače zapnuto/vypnuto (5). Čím více spínač stiskněte, tím vyšší budou otáčky a po jeho uvolnění se otáčky sníží.

Zajišťovací tlačítko Obr. A

• Spínač zapnuto/vypnuto (5) můžete zajistit stisknutím spínače zapnuto/vypnuto (5) a následným stisknutím zajišťovacího tlačítka (4).
• Zajišťovací tlačítko uvolníte krátkým stisknutím spínače zapnuto/vypnuto (5).

Nastavení maximálních otáček Obr. A

• Zapněte nářadí stisknutím spínače zapnuto/vypnuto (5).
• Zajistěte spínač zapnuto/vypnuto (5) stisknutím zajišťovacího tlačítka (4).

Změna směru otáčení

Obr. A

Neměňte směr otáčení pracovního nástroje během chodu nářadí.

• Směr otáčení proti směru pohybu hodinových ručiček: nastavte přepínač směru otáčení vlevo/vpravo (7) do polohy “ ”
• Směr otáčení ve směru pohybu hodinových ručiček: nastavte přepínač směru otáčení vlevo/vpravo (7) do polohy “.”

Volič funkce Obr. A

Z důvodu zabránění poškození nářadí může být nastavení voliče funkce (2) prováděno pouze v případě, není-li nářadí v chodu.

• Chcete-li provádět vrtání, nastavte volič funkce (2) do polohy (10).
• Chcete-li provádět příklepové vrtání, nastavte volič funkce (2) do polohy (9).

Rady pro uživatele

Vždy používejte toto nářadí s řádně upevněnou boční rukojetí - nezískáte tak pouze větší komfort při práci, ale vaše práce bude také přesnější.

Upozornění: Vrtáky a sekáče mohou být velmi horké.

Vrtání a příklepové vrtání

• Pro vrtání velkých otvorů, například ve velmi tvrdém betonu. Nejdříve použijte malý vrták pro vyvrtání vodicího otvoru a potom použijte vrták požadované velikosti.
• Uchopte pevně nářadí oběma rukama. Pamatujte na to, že se vrták může zaseknout, a proto může dojít k náhlému otočení nářadí (zejména při vrtání hlubokých otvorů).
• Nevyvíjejte na nářadí příliš velký tlak a nechejte jej pracovat vlastním tempem.

4. ÚDRZBA

Nářadí před čištěním a prováděním údržby vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

ZÁRUKA

Záruční podmínky můžete nalézt na přiloženém záručním listě.

OCHRANA ŽIVOTNÍHO PROSTREDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

PRÍKLEPOVÁ VŘTAČKA PDM1049P\_K

Riziko zásahu elektrickým prúdom

Elektrická bezpečnost

Vždy kontrolujte, či napätie zdroja elektrickej energie zodpovedá napätiu na údajovom štítku zariadenia.

Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku.

Elektrické napätie 220-240V~

Elektrická frekvencia 50Hz

Napájací vstup 710W

Vol'nobežné otáčky 0 - 3.200/min

Nárazová intenzita 0 - 51.200/min

Max. rozmer upináka 13mm

Max. priemer vrtáka

Drevo 25mm

Betón 13mm

Ocel' 10mm

Hmotnost' 2.20kg

Hlukové hodnoty

Pred účinkami vibrácií sa chráně údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.

Popis

Výmena a odstraňovanie vrtákových násad Obr. A - B

• Zariadenie zapnite stlačením tlačidla Zap./Vyp. (5).
• Zablokujte spínač Zap./Vyp. (5) stlačením tlačidla blokovania (4).

Pred čistením a údržbou vždy vypnite zariadenie a zástrčku vytiahnite z elektrickej zásuvky.

Záručné podmienky nájdete v samostatne priloženom záručnom liste.
