Produkttype	Elektrisk slagboremaskine
Mærke	Ferm
Model	PDM1049P
Netspænding	220-240 V~
Netfrekvens	50 Hz
Optagen effekt	710 W
Tomgangshastighed	0 – 3 200 /min
Slagfrekvens	0 – 51 200 /min
Patronkapacitet	13 mm
Maks. borediameter – Træ	25 mm
Maks. borediameter – Beton	13 mm
Maks. borediameter – Stål	10 mm
Vægt	2,20 kg
Lydtryksniveau (LPA)	91,38 dB(A) ± 3 dB
Lydeffektniveau (LWA)	102,38 dB(A) ± 3 dB
Vibration – Boring i metal (ah,D)	2,640 ± 1,5 m/s²
Vibration – Slagboring i beton (ah,ID)	13,363 ± 1,5 m/s²
Tilsigtet brug	Boring i træ, metal, plast og slagboring i mursten og beton
Strømforsyning	Nettilsluttet (med kabel)
Dobbelt isolering	Ja (klasse II)
Sidehåndtag	360° drejeligt
Dybdeanslag	Ja, justerbart
Vedligeholdelse og rengøring	Rengør huset med en blød klud og sæbevand. Brug ikke aggressive produkter.
Garanti	Garantibevis medfølger separat

Ofte stillede spørgsmål - PDM1049P Ferm

Hvordan skifter jeg et bor på boremaskinen PDM1049P?

Frakobl først værktøjet. Åbn patronen ved at dreje på den forreste muffe med uret mens du holder den bagerste muffe, eller ved at dreje den mod uret. Indsæt boret, og stram derefter ved at dreje den forreste muffe med uret mens du holder den bagerste muffe.

Hvordan justerer jeg dybdeanslaget?

Løsn sidehåndtaget ved at dreje mod uret. Indsæt dybdeanslaget i hullet i håndtaget, skyd det til den ønskede dybde, og stram derefter skruen ved at dreje med uret.

Hvordan bruger jeg slagfunktionen (hammer)?

Sørg for, at maskinen er standset. Indstil funktionsvælgeren til symbolet for slagboring til boring i beton og mursten. Indstil kun kontakten, når maskinen er standset.

Hvordan skifter jeg rotationsretning?

Ændr aldrig rotationsretning under brug. Brug venstre/højre rotationskontakten ved siden af afbryderen. Skub den til venstre for mod uret rotation og til højre for med uret rotation.

Hvordan låser jeg tænd/sluk-knappen?

Tryk på tænd/sluk-knappen, og tryk derefter låseknappen ind for at holde den tændt. For at låse op skal du trykke kort på tænd/sluk-knappen igen.

Hvordan justerer jeg rotationshastigheden?

Hastigheden er variabel: Jo hårdere du trykker på tænd/sluk-knappen, jo højere hastighed. Du kan også låse afbryderen ved en ønsket hastighed ved hjælp af låseknappen.

Hvad er de maksimale borediametre?

Træ: 25 mm, Beton: 13 mm, Stål: 10 mm. Brug altid et passende bor og start med en lille diameter til hårde materialer.

Hvordan rengør jeg boremaskinen?

Før rengøring skal du afbryde stikket. Rengør huset med en blød klud let fugtet med sæbevand. Brug aldrig benzin, alkohol eller ammoniak. Kontroller regelmæssigt ventilationsåbningerne.

Hvad er effekten på boremaskinen PDM1049P?

Den optagne effekt er 710 W. Den fungerer på en netspænding på 220-240 V~ og en frekvens på 50 Hz.

Er boremaskinen garanteret?

Ja, garantibetingelserne er beskrevet i garantibeviset, der følger med værktøjet. Opbevar det til eventuelle reklamationer.

BRUGSANVISNING PDM1049P Ferm

Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet støpsel.

Tallene i teksten henviser til diagrammene på side 2.

Fig. A

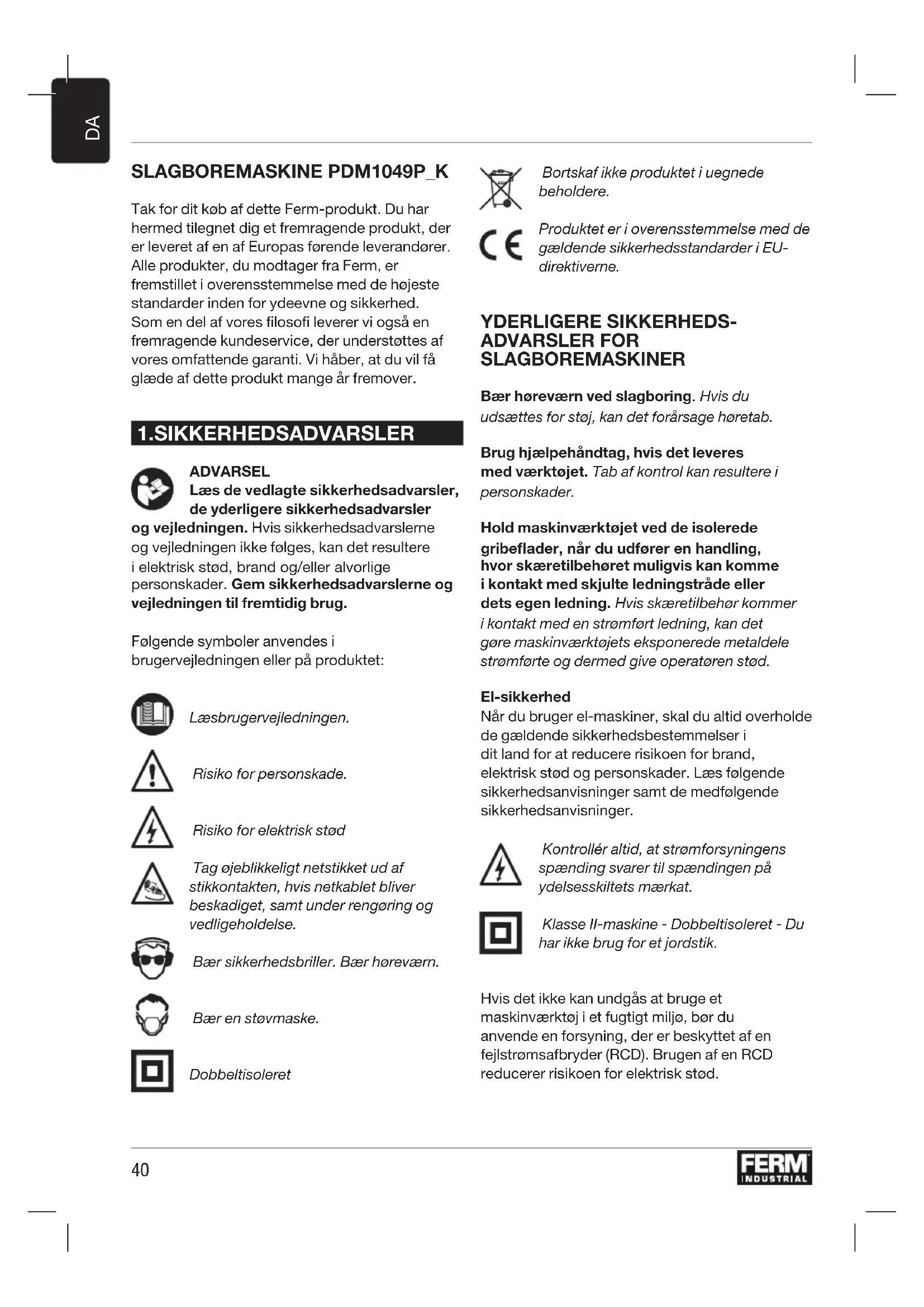

Tak for dit køb af dette Ferm-produkt. Du har hermed tilegnet dig et fremragende produkt, der er leveret af en af Europas førende leverandører. Alle produkter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi også en fremragende kundeservice, der understøttes af vores omfattende garanti. Vi håber, at du vil få glæde af dette produkt mange år fremover.

1.SIKKERHEDSADVARSLER

ADVARSEL

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler

og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læsbrugervejledningen.

Risiko for personskade.

Risiko for elektrisk stød

Tag øjeblikkeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, samt under rengøring og vedligeholdelse.

Bær sikkerhedsbriller. Bær høreværn.

Bær en støvmaske.

Dobbeltisoleret

Bortskaf ikke produktet i uegnede beholdere.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

YDERLIGERE SIKKERHEDS- ADVARSLER FOR SLAGBOREMASKINER

Bær høreværn ved slagboring. Hvis du udsættes for støj, kan det forårsage høretab.

Brug hjælpehåndtag, hvis det leveres med værktøjet. Tab af kontrol kan resultere i personskader.

Hold maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskinværktøjets eksponerede metaldele strømførte og dermed give operatøren stød.

El-sikkerhed

Når du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelser i dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfølgende sikkerhedsanvisninger.

Kontrollér altid, at strømforsyningens spænding svarer til spændingen på ydelsesskiltets mærkat.

Klasse Il-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

2. MASKINOPLYSNINGER

Tilsigtet brug

Din slagboremaskine er udformet til at bore huller i træ, metal og plastik samt til hammerboring i mursten og beton.

Tekniske specifikationer

Netspænding 220-240V~

Netfrekvens 50Hz

Indgangseffekt 710W

Hastighed uden last 0-3.200/min

Slaghastighed 0-51.200/min

Maks. borepatronstørrelse 13mm

Maks. bordiameter

Træ 25mm

Beton 13mm

Stål 10mm

Vægt 2.20kg

Støjværdier

Lydtryk (LPA)	91,38 + 3 dB(A)
Lydeffekt (LWA)	102,38 + 3 dB(A)

Vibrationsværdier

Boring i metal, a_h,D	2,640 + 1,5 m/s ^2
Slagboring i beton, a_h,ID	13,363 + 1,5 m/s ^2

Vibrationsniveau

Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overensstemmelse med en standardiseret test i henhold til EN 60745. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vurdering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser

- når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt - de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne på side 2.

Fig. A

1. Borepatron
2. Funktionsvælger
3. Dybdestop
4. Låseknap
5. Tænd/sluk-kontakt
6. Venstre/højre rotationskontakt
7. Sidehåndtag
8. Funktionsvalg: Hammerboring
9. Funktionsvalg: Boring

Fig. B

1. Baghætte

2. Forhætte

3. DRIFT

Slagboringer kræver, at operatøren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det føre til unødvendig overophedning af motoren samt svedning af det drevne værktøj.

Sidehåndtag

Fig. A

Sidehåndtaget (8) kan roteres 360° omkring borehovedet, hvormed både venstre- og højrehåndede brugere kan foretage en sikker og behagelig drift.

• Løsn sidehåndtaget (8) ved at dreje det mod uret.
• Rotér sidehåndtaget til den ønskede position.
• Stram sidehåndtaget igen i den nye position ved at dreje det med uret

Udskiftning og fjernelse af bor

Fig. A - B

Inden du udskifter bor, skal du først tage stikket ud af stikkontakten.

Efterse bor regelmæssigt under brug. Stumpe bor bør gøres skarpe igen eller udskiftes.

• Åbn borepatronen (1) ved at dreje forhætten (12) med uret, mens du samtidigt holder i baghætten (11) eller drejer den mod uret, og indsæt boret i borepatronens åbning.
• Stram boret ved at dreje forhætten (12) mod uret, mens du samtidigt holder i baghætten (11) eller drejer den med uret.

Indstilling af dybdestop

Fig. A

• Løsn sidehåndtaget (8) ved at dreje det mod uret.
• Indsæt dybdestoppet (3) gennem hullet i sidehåndtagsringen.
• Skub linealen til den ønskede dybde.
• Stram skruen godt ved at dreje den med uret

Tænd/sluk-kontakten

Fig. A

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (5). Når du slipper tænd/sluk-kontakten (5), slukkes maskinen.
• Rotationshastigheden kan justeres ved at trykke tænd/sluk-kontakten (5) hårdere for at hæve rotationshastigheden eller frigive trykket for at sænke rotationshastigheden.

Låseknap

Fig. A

• Du kan läse tænd/sluk-kontakten (5) ved at trykke på tænd/sluk-kontakten (5) og derefter trykke på låseknappen (4).
• Frigiv kontaktlåsen ved at trykke kortvarigt på tænd/sluk-kontakten (5) igen.

Justering af den maksimale rotationshastighed Fig. A

• Tænd for maskinen ved at trykke på tænd/sluk-kontakten (5).
• Lås tænd/sluk-kontakten (5) ved at trykke på läseknappen (4).

Sådan skiftes rotationsretningen

Fig. A

Skift ikke rotationsretningen under brug.

• Rotationsretning mod uret: flyt venstre/højre rotationskontakt (7) til “ ”
• Rotationsretning med uret: flyt venstre/højre rotationskontakt (7) til “ ”

Funktionsvælger

Fig. A

Med henblik på at undgå beskadigelse af maskinen må justeringen af funktionsvælgeren (2) kun udføres, när maskinen ikke kører

• Stil funktionsvælgeren (2) på (10) for boring.
• Stil funktionsvælgeren (2) på (9) for hammerboring.

Brugertips

Brug altid maskinen, mens sidehåndtaget sidder godt fast - du vil ikke blot arbejde mere behageligt, men også mere præcist.

Forsigtig: bor og mejsler kan blive meget varme.

• Ved større huller, f.eks. i meget hård beton, skal du starte med at bruge et mindre bor til at udføre pilotboringen først og derefter bore til nominel størrelse.
• Hold maskinen fast med 2 hænder. Vær opmærksom på, at boret kan sætte sig fast, og at maskinen dermed pludselig kan dreje (Især när der bores dybe huller).
• Anvend ikke meget tryk på maskinen. Lad maskinen gøre arbejdet.

4. VEDLIGEHOLDELSE

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

GARANTI

Garantibetingelserne findes på det garantikort, der er vedlagt separat.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
