BRUGSANVISNING CDM1122P Ferm

Klasse Il maskin - Dobbel isolering - Du trenger ikke et jordet stopsel.

I tilfelle svikt, er/DDke transformatoren farlig

Makstemperatur 40^

Ikke kast batteriet inn i flamme

Tallene i teksten henviser til diagrammene på side 2-4

Fig. A

1. Maskin
2. Batteri
3. Opplasningsknapp for batteri
4. Ladelys for batteri
5. Lader
6. LED-indikatorer for lader
7. Chuck
8. Bryter for girvalg
9. Retningsbryter
10. På-/av-bryter

11. Justeringsring for dreiemoment

12. Arbeidslys

13. Beltekrok

Lithium-ion-technologi

Sorg for at batteriets ytre er rent og tort fordu kobler til laderen aller maskinen.

Batteriet som folger med leveres i delvis ladet tilstand.

• Det kan ta opp til 70 minutter Å lade batteriet helt.
• Etter batteriet er helt ladet, fjerner du ladepluggen fra stikkontakten og batteriet fra laderen.
• Batteriet kan lagres eller installereres på maskinen med en gang.

Lithium-ionceller kan lagres i lang tid uten Å miste stort av ladingen sin. När

Fjern alltid batteriet for du monterer et tilbehør.

Tak for dit kəb af dette Ferm-product. Du har hermed tilegnet dig et fremragende produit, der er leveret af en af Europas forende leverandorer. Alle produitter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi øgsa en fremragende kundeservice, der understøtes af vores omfattende garanti. Vi haber, at du vil fag glæde af dette produit mange ar fremover.

1.SIKKERHEDSANVISNINGER

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vegledningen. Hvis

sikkerhedsadverslerne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige persorskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anvendesi brugervejledningen allerpaproductet:

Laesbrugervejledningen.

Angiver risiko for personskade, dodsfald
eller beskadigelse af værktoget i tilfaelde
af manglende overholdelse af
anvisningerne i/DDNEvejledning.

Risiko for elektrisk stod

Variabel elektronisk hastighed

Rotation,venstre/hojre

Ma'ike bruges i regnvejr

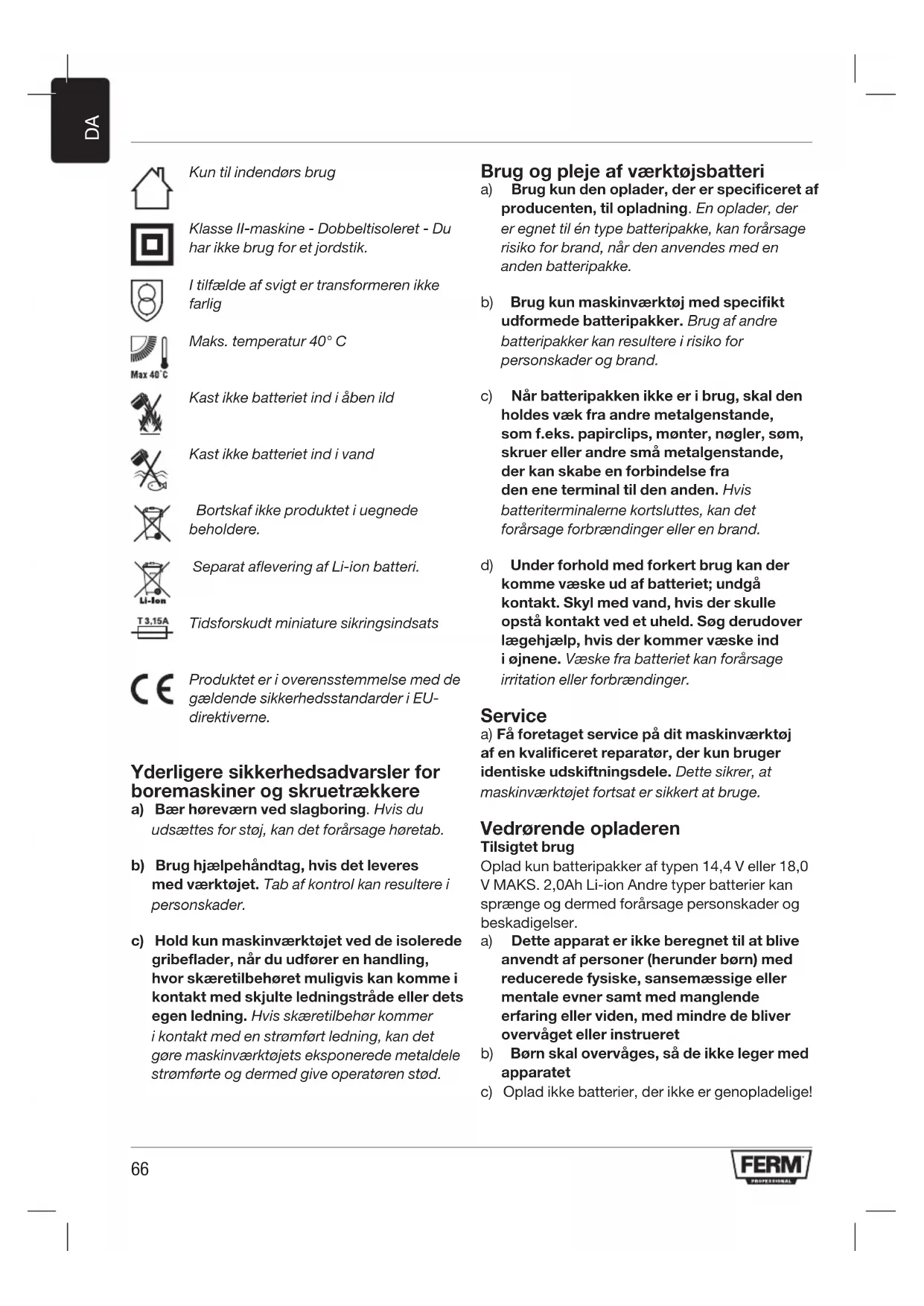

Kun til indenders brug

Klasse II-maskine - Dobbeltisoleret - Du har/DDke brug for et jordstik.

I tilfaelde af svigt er transformeren ikke farlig

Maks. temperatur 40^

Kast jegke batteriet ind i aben ild

Kast ikke batteriet ind i vand

Bortskaf/DDkeproduktiuegnede beholdere.

Produktet er i overensstemmelse med de gaeldende sikkerhedssstandarder i EUdirektiverne.

a) Bær høreværn ved slagboring. Hvis du udsættes for stoj, kan det forårsage høretab.
b) Brug hjælpehändtag, hvis det leveres med værktøjet. Tab af kontrol kan resultere i personskader.
c) Hold kun maskinveerktoget ved de isolerede gribebflader, nár du udfører en handling, hvor skæretilbehoret muligvis kankommen i kontakt med skjulte ledningstråde aller detse egen ledning. Hvis skæretilbehørkommen i kontakt med en strømførsteding, kan det gore maskinveerktogets eksponderede metaldele stromforte og dermed give operatoren stød.

Brug og pleje af værktøsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til en type batteripakke, kan forarsage risiko for brand, nar den anvendes med en anden batteripakke.
b) Brug kun maskinveerktj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand.
c) När batteripakken ikke er i brug, skal den holds væk fra andre metalgenstande, som f.eks. papirclips, mønter, nogler, som, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den,anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.
d) Under forhold med forkert brug kan der komme væske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opsta kontakt ved et uheld. Sog derudover lægehjælp, hvis der kommer væske ind i ønjene. Væske fra batteriet kan forårsage irritation aller forbrændinger.

Service

a) Fä foretaget service på dit maskinværktøj af en kvalificeret reparator, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværktøj fortsat er sikkert at bruge.

Vedrørende opladenen Tilsigtet drug

Oplad kun batteripakker af typen 14,4 V eller 18,0 V MAKS. 2,0Ah Li-ion Andre typer batterier kan sprænge og dermed forårsage persorskader og beskadigelser.

a) Dette apparat er/DDke beregnet til at blive anvendt af personer (herunder born) med reducere de fysiske, sansemaessige ellert mentale evner somt med manglende erfaring ellr viden, med minre de bliver overvaget ellr instrueret
b) Børn skal overvåges, sö de/DDke leger med apparatet
c) Oplad ikke batterier, der ikke er genoplastelige!

d) Under opladningen skal batterierne anbringes i et omrade med god udluftning!

Residualrisici

Sylv nár maskinværktøjet anwendes som foreskrevet, kan alle residualrisikofaktorerne ikke elimineres. Følgende farer kan opstå i forbindelse med maskinværktøjets konstruktion og udformning:

a) Helbredsdefekter, der forarsages af de udsendte vibrationer, hvis maskinveerktojet bruges gennem en længere期内e, aller hvis det/DDke styres og vedligeholdes korrekt.
b) Personskader og beskadigelse af ejendomme pga. odelagt tilbehør, der pludselig flyver ud.

Advarsell! Dette maskinveerktoj producerer et elektromagnetisk felt under handlingen. Dette felt kan i visse tilfaelde virke forstyrende på aktive eller passive medicinske implantater. Med henblick på at reducere risikoen for alvorlige aller dodelige personskader anbefales det, at personer med medicinske implantater kontakter deres lage og producenten af det medicinske implantat,inden de anvender dette maskinveerktoj.

Udskifting af elledning

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent aller lignende kvalificere de personer for at undgå farer.

2.MASKINOPLYSNINGER

Tilsigtet brug

Det udsendte vibrationsniveau, der er angivet i donne brugsvejledning, er blevet malt i overensstemmelse med en standardiseret test i henhold til EN60745. Den kan bruges til atSAMmenigne et værktøj med et andet og som en indledende vindering af eksponering for vibration, nar værktøjet bruges til de nævnte anvendelser.

Nar værktøj bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauautet oges betydeligt.
- De gange, hvor værktøjet er slukket, eller Near det er taendt, men ikke bruges til opgaven på det pagældende tidspunkt, kan det reducere eksponderingsniveauauet betydeligt.

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktog et dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne pÅ side 2-4

Fig. A

1. Maskine
2. Batteri
3. Knap til oplasning af batteri
4. Indikator for batteriopladning
5. Oplader
6. LED-indikatorer for oplader
7. Borepatron

8. Kontakt til gearvalg

9. Retningskontakt

10. Taend/sluk-kontakt
11. Momentjusteringsring
12. Arbejdslys
13. Baeltekrog

Lithium-Ion teknoologi

Batterierne medonne maskine har Lithium-lon technologi.

En af fordelene ved at bruge Lithium-lon batterier er, at indtil batteriet er næsten tomt, kan der næsten ikke bemaerkes noget strømsvind. Maskinen kan bruges, indtil du begynder at bemaerke, at boremaskinens strøm er brugt op. Batteriet er nu afladet og skal oplades.

En,anden fordel er,at Lithium-lon batterier icke pavirker hukommelsen.Dekan derfor oplades narn som helst uden at blive forringet,uafhaengigt af batteriets oplatetilstand.

3.DRIFT

Batteriet skal oplades inden forste brug.

• Hold maskinen (1) fast med den ene händ
• Hold knappen til oplåsning af batteriet (3) nede, som befinder sig på bagsiden af batteriet (2), med den,andenhand.
• Bliv ved med at holdeijke knap (3) nede, og skub batteriet tilbage ud af maskinen, som vist på Fig. B.

Sadan saettes batteriet ind i maskinen

Fig.B

Sorg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

• Hold maskinen (1) fast med den ene händ
• Sæt batteriet (2) ind i maskinens base, som vist på Fig. B.
• Skub batteriet længere frem, indtil det klikken på plads.

Kontrol af batteriets opladestatus

Fig. C

Det medfolgende batteri leveres delvist oplatet.

Tryk kortvarigt på knappen (4) på batteriet for at kontrotlore batteriets opladningsstatus.
- Batteriet har 4 lamper, der angiver opladningsniveauaut. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.
Nar lamperne lyser RODT, betyder det, at batteriet er tomt og skal oplades med det samme.

Opladning af batteriet (med opladeren)

Fig. D

• Tag batteriet (2) ud af maskinen
  Vend batteriet (2) på hovedet, og skub det ind i opladeren (5), som vist på Fig. C.
• Skub batteriet, indtil det er helt inde i abningen.
• Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatorerne på opladenen (6) lyser og viser opladerens status.

LED-indikatorer (6)

Fig.D

Opladeren har 2 LED-indikatorer (6), som indikerer opladningsprocessens status:

Rød LED-status:	Grøn LED-status:	Opladerstatus
Slukket Slukket	Ingen strøm
Slukket Tændt		Standby-tilstand:-Intet batteri isat, eller-Batteri isat, men opladningen blev afsluttet for over 2 timer sideren
Tændt Slukket	Defekt batteri
Blinker Slukket	Batteriopladning	i gang
Slukket Tændt		Batteriopladning afsluttet, batteri helt oplatet
Tændt Tændt		Batteriet er for varmt, og opladningen er afbrudt(midlertidigt. Opladningen starter automatisk, nær batteriet er kølet ned.

• Det kan tage op til 70 minutter at lade batteriet helt op.
• Nár batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren.
• Batteriet kan opbevares eller sættes direkte i maskinen.

Lithium-lon celler kan opbevares gennem laengere tid, uden at de mister meget af deres opladning. Nár maskinen ikke bruges gennem en laengere期内e, er det bedst at opbevare batteriet i oplatet tilstand.

Isætning og fjernelse af boremaskinebor eller skruetrækkerbor

Fig. E

Tag altid batteriet ud, inden du monterer tilbehør.

Borepatronen (7) er velegnet til boremaskinebor og skruetraekkerbor med rund aktel samt med sekskantet aktel.

• Hold maskinen fast med den ene hand
• Abn borepatronen (7) ved at dreje borepatronhætten (8) med uret med den,anden hand, indtil den er tilstrækkelig aben til, at et bor kan skubbes ind.
• Isaet boremaskineborets ellerskruetrakkerborets aksel
• Stram ingen borepatronen ved at rotere borepatronhaeten (8) fast mod uret.
• Kontroller, om boret befinder sig i centrum ved kortvarigt at aktivere maskinens taend/sluk-kontakt.

Justering af gearene

Fig. F

Shift aldrig gear, mens motoren korer. Dette vil beskadige maskinen.

Stil aldrig kontakten mitt imellem begge positioner, da dette vil beskadige maskinen

Maskinen har 2 borehastigheder, som kan justeres ved at skubbe gearkontakten (9) frem aller tilbage. Nummeret på gearkontakten (9) viser hvilken position, der er valgt.
- Position 1: Til langsom boring, stor

borediameter ell skruetraekning. Maskinen har en hoj effekt ved en lav hastighed.
- Position 2: Til hurtig boring ellere lille borediameter

Justering af rotationsretningen Fig. G

Tænd/sluk-kontakten (11) bruges til at aktivere maskinen og justere rotationshastigheden.

Nár du trykker på tænd/sluk-kontakten (11), aktiveres maskinen. Jo længere kontakten skubbes, des hurtigere drejer boret rundt.
- Når taend/sluk-kontakten (11) slippes, standser maskinen.
- Flyt kontakten til omvendt retning (10) til midterpositionen for at lase taend/sluk-kontaktens beveegelse. Den kan ikke aktiveres i/DDne position.

Læg forst maskinen fra dig, nar den er standset helt. Læg den ikke pa en støvet overflade, da der kankommen stovpartikler ind i mekanismen.

Justering af momentet

Fig. G

Maskinen har 23 forskellige momentindstillinger og en saerlig boretilstand for at indstille den effekt, der overfres til borepatronen.

Ved at rotere momentjusteringsringen (12) kan skruer fastskrues til en forudvalgt dybde, hvilketer ideelt til repetitivt arbejde. Jo hojere et tal, des storre moment overfores.

Vaelg en lav indstilling til sma skruer eller blodt arbejdsmaterialie.
Vaelg en høj indstilling til store skruer, hårde arbejdsmaterialer, og när der fjernes skruer.
Du bør helst vælge en SSA lav indstilling som muligt ved fastskruning. Vælg en højere indstilling, hvis motoren glider, inden skruen er helt strammet.
- Ved boring skal ringen til momentjustering (12) drejes til indstillingen for boring. Dette gores

ved at dreje den helt mod uret.

Sorg for, at retningskontakten (10) altid star pa under boring.

Maskinen er udstyret med en Funktion til beskyttelse mod elektronisk overbelastning. När maskinen bliver overbelastet, lukker den automatisk ned. När dette sker, bedes du vente mindst 5 sekunder på, at beskyttelsen mod overbelastning nulstiller sig selv.

Arbejdslys (13)

Fig. A

Maskinen er udstyret med arbejdslys, sa arbejdsomraret bliver oplyst.

• Det slås automatisk til,ningar der trykkes pa tænd/sluk-kontakten.
• Det slås automatisk fra, nár taend/slukkontakten slipspes iven.

Baeltekrog (14)

Fig. A

Maskinen er udstyret med en baeltekrog til at hange maskinen pa dit baelte under brug.

Stil altid retningskontakten (10) i miderpositionen for at undgå utilsigtet start af maskinen.

• Når den leveres, er bæltekrogen (14) monteret på den venstre side af maskinen.
• Du kan nemit fjerne den ved at fjerne skruen på krogen og tage den af.
  Den kan monteres pa den hore side af maskinen, nar dette foretraekkes.

Brugertips

Nár du fastskruer i træ, metal og andre materialer:

• Inden du bruger apparatet, bør du kontrollere, om boret eller skrueboret sidder korrekt fast og i midten af borepatronen.
• Skruebor fas i forskellige former og storrelser. Hvis du er i tvivl, bør du alto prve, om boret passer til skruhovedet, uten at der er slør, inden du bruger maskinen.
  Sorg for, at maskinen ikke er tændt, nar denkommen i kontakt med skruen. Et roterende bor kan glide. Dette kan resultere i

beskadigelseafarbejdsstykket.

Nár du borer i træ, metal og andre materialer:

• Brug en høj borehastighed ved bor med en lille diameter. Brug en lav borehastighed ved bor med en stor diameter.
• Ved hårde materialer skal du vælge en lav borehastighed, og ved blødde materialer skal du bruge en høj borehastighed.
• Fastgor arbejdsstykket korrekt, helst ved at bruge en klampe eller skruestik.
  Under boringen bør du hyppigt trække boret ud af hullet, sã spaner uller borestov fjernes.

Ved boring i metal:

• Brug et metalbor (HSS). For at opnå de bedste resultater bør du afkøle boret med olie.
  Metalbor (HSS) kan ogsa bruges til at bore i plastik.

4.VEDLIGEHOLDELS

För rengöring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen.

Rengør maskinbeklaedningerne regelmæssigt med en blød klud, helst after hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke oplosningsmidler, som f.eks. benzizin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske componenter.

GARANTI

Garantibetingelsene findes på det garantikort, der er vedlagt separat.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for lande i EU

Maskinveerktoj må ikke bortskaffes sammen med husholdningsaffald. Ifolge EU-direktiv 2012/19/

EU om affald af elektrisk og elektronisk udstyr og dets gennemforelse i den nationale lovgivning skal maskinværktjoer, der ikke længere anwendes, afleveres separat og bortskaffes på en miljøvenligmxde.

Produktet og brugervejledningen er genstand forændringer. Specifikationer kan ændresuden yderligere varsel.
