NÁVOD NA OBSLUHU CDM1122P Ferm

Ďakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávateľov. Všetky produkty, ktoré vám boli dodané spoločnosťou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti. V rámci našej podnikovej lozoe poskytujeme aj špičkové zákaznícke služby v kombinácii s komplexnou zárukou. Dúfame, že náš produkt vám bude dobre slúžiť ešte mnoho rokov.

1. BEZPEČNOSTNÉ POKYNY

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie. V používateľskej príručke alebo priamo na produkte nájdete nasledujúce symboly: Prečítajte si používateľskú príručku. Vypovedá o riziku ujmy na zdraví, usmrtenia a poškodenia náradia v prípade nedodržiavania pokynov v tejto príručke. Riziko zásahu elektrickým prúdom Elektronicky nastaviteľné otáčky Otáčanie doľava/doprava Nepoužívajte v daždi Len na použitie v interiéri84

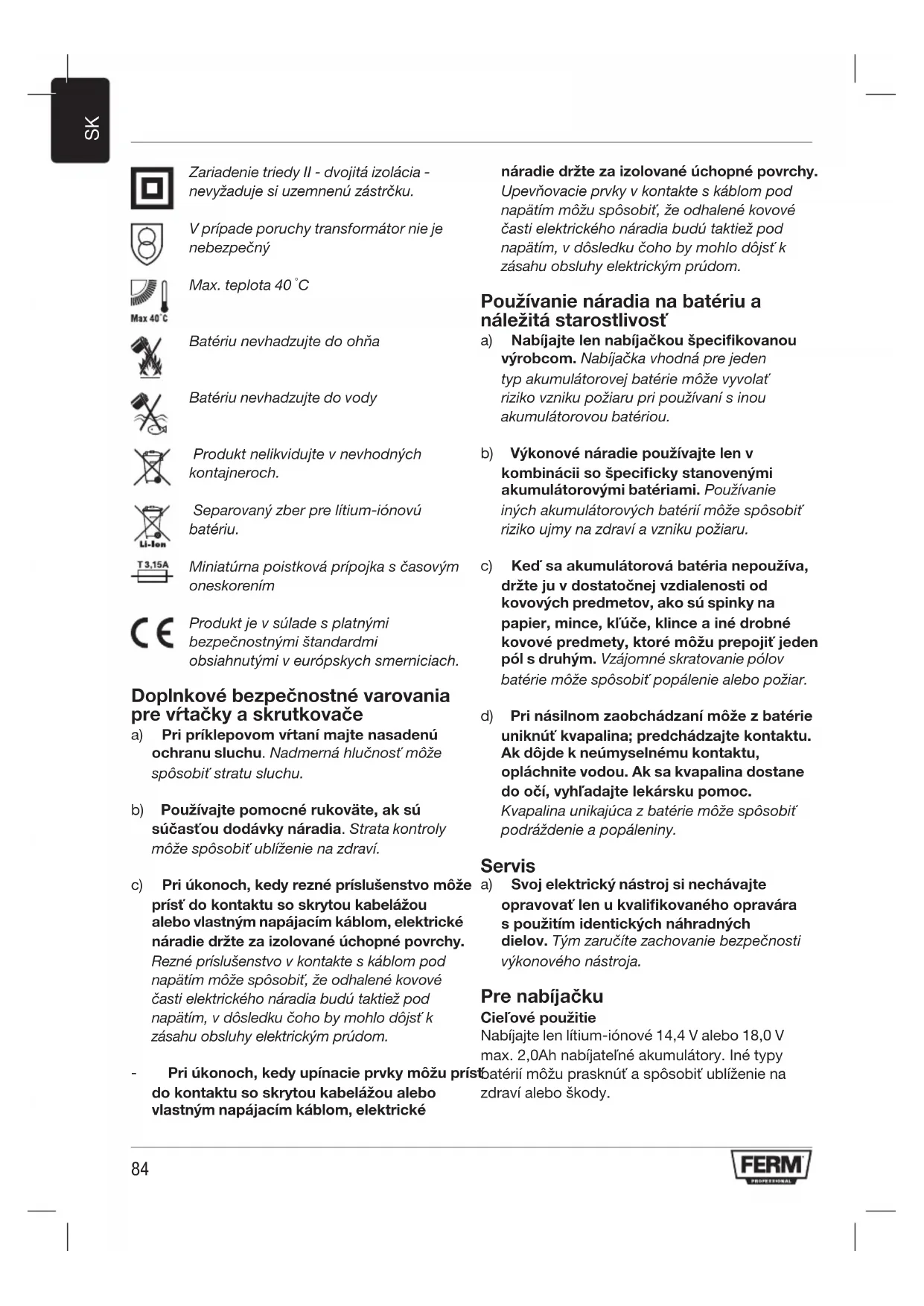

Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku. V prípade poruchy transformátor nie je nebezpečný Max. teplota 40

Batériu nevhadzujte do ohňa Batériu nevhadzujte do vody Produkt nelikvidujte v nevhodných kontajneroch. Separovaný zber pre lítium-iónovú batériu. Miniatúrna poistková prípojka s časovým oneskorením Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach. Doplnkové bezpečnostné varovania pre vŕtačky a skrutkovače a) Pri príklepovom vŕtaní majte nasadenú ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. b) Používajte pomocné rukoväte, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobiť ublíženie na zdraví. c) Pri úkonoch, kedy rezné príslušenstvo môže prísť do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobiť, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjsť k zásahu obsluhy elektrickým prúdom. - Pri úkonoch, kedy upínacie prvky môžu prísť do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy. Upevňovacie prvky v kontakte s káblom pod napätím môžu spôsobiť, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjsť k zásahu obsluhy elektrickým prúdom. Používanie náradia na batériu a náležitá starostlivosť a) Nabíjajte len nabíjačkou špecikovanou výrobcom. Nabíjačka vhodná pre jeden typ akumulátorovej batérie môže vyvolať riziko vzniku požiaru pri používaní s inou akumulátorovou batériou. b) Výkonové náradie používajte len v kombinácii so špecicky stanovenými akumulátorovými batériami. Používanie iných akumulátorových batérií môže spôsobiť riziko ujmy na zdraví a vzniku požiaru. c) Keď sa akumulátorová batéria nepoužíva, držte ju v dostatočnej vzdialenosti od kovových predmetov, ako sú spinky na papier, mince, kľúče, klince a iné drobné kovové predmety, ktoré môžu prepojiť jeden pól s druhým. Vzájomné skratovanie pólov batérie môže spôsobiť popálenie alebo požiar. d) Pri násilnom zaobchádzaní môže z batérie uniknúť kvapalina; predchádzajte kontaktu. Ak dôjde k neúmyselnému kontaktu, opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte lekársku pomoc. Kvapalina unikajúca z batérie môže spôsobiť podráždenie a popáleniny. Servis a) Svoj elektrický nástroj si nechávajte opravovať len u kvalikovaného opravára s použitím identických náhradných dielov. Tým zaručíte zachovanie bezpečnosti výkonového nástroja. Pre nabíjačku Cieľové použitie Nabíjajte len lítium-iónové 14,4 V alebo 18,0 V max. 2,0Ah nabíjateľné akumulátory. Iné typy batérií môžu prasknúť a spôsobiť ublíženie na zdraví alebo škody.85

a) Tento spotrebič nie je vhodný na použitie osobami (vrátane detí) so zníženými fyzickými, vnemovými alebo duševnými schopnosťami, prípadne nedostatkom skúseností a poznatkov, pokiaľ im nie je zabezpečený dohľad a poučenie inou osobou b) Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom c) Nenabíjajte batérie, ktoré nie sú určené na opakované nabíjanie! d) Počas nabíjania sa batérie musia umiestniť do riadne odvetrávanej oblasti! Výmena napájacieho kábla Ak dôjde k poškodeniu napájacieho kábla, vymeniť ho môže len výrobca, jeho servisný agent alebo podobne kvalikovaná osoba, aby nedošlo k ublíženiu na zdraví. Reziduálne riziká Ani v prípade, ak sa elektrické náradie používa podľa pokynov, nie je možné eliminovať všetky zvyškové rizikové faktory. Nasledujúce nebezpečenstvá môžu vyvstať vzhľadom na konštrukciu a dizajn elektrického náradia: a) Zdravotné defekty vyvstávajúce z vibračných emisií elektrického náradia hrozia v prípade, ak sa náradie používa počas dlhých časových období alebo sa správne nespravuje a nepodrobuje údržbe. b) Ublíženie na zdraví a škody na majetku môžu byť spôsobené vymrštenými kusmi zlomeného príslušenstva. Varovanie! Toto elektrické náradie počas prevádzky vytvára elektromagnetické pole. Toto pole môže za istých okolností rušiť aktívne alebo pasívne lekárske implantáty. V záujme zníženia rizika vážnych a smrteľných zranení odporúčame sa osobám s lekárskymi implantátmi pred zahájením používania náradia poradiť s ošetrujúcim lekárom. Výmena napájacieho kábla Ak dôjde k poškodeniu napájacieho kábla, vymeniť ho môže len výrobca, jeho servisný agent alebo podobne kvalikovaná osoba, aby nedošlo k ublíženiu na zdraví.

2. INFORMÁCIE O ZARIADENÍ

Cieľové použitie Táto bezdrôtová vŕtačka je určená na skrutkovanie a povoľovanie skrutiek, ako aj vŕtanie do dreva, kovu a plastov. Technické špecifikácie Modelové č. CDM1121P CDM1122P Nabíjačka CDA1080S Vstup nabíjačky 230-240 V ~ 50Hz 45W Výstup nabíjačky 10,8-18 V d.c. 2 A Nabíjateľný akumulátor 14,4 V Lítium iónový 2,0Ah 18 V Lítium iónový 2,0Ah Počet akumulátorov Jeden Dva Jeden Dva Doba nabíjania batérie 1.2 hodina Kapacita upináka 1,5-13 mm Nastavenia krútiaceho momentu 23 + fúrási mód Otáčky bez záťaže Poloha 1: Poloha 2: 0-400 /min 0-1400 /min Hmotnosť (s batériou) 1,54 kg 1,75 kg 1,59kg 1,85 kg Hladina zvukového výkonu L

77,23 dB(A) K=3 dB(A) 77,40 dB(A) K=3 dB(A) Vibrácie prenášané na ruku/pažu a

Vibrácie prenášané na ruku/pažu

Hladina vibrácií Hladina vibračných emisií uvádzaná v tejto používateľskej príručke bola nameraná podľa štandardizovaného testu denovaného v štandarde EN 60745; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely.

• Používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšiť hladinu expozície.86

• Obdobia, keď je náradie vypnuté alebo sa prevádzkuje na voľnobeh (bez pracovného úkonu), môžu výrazne znížiť hladinu expozície. Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov. Popis Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2 - 4 Obr. A

Lítium-iónová technológia Batérie dodávané s týmto zariadením sú vybavené lítium-iónovou technológiou. Jednou z výhod používania lítium- iónových batérií je skutočnosť, že kým batéria nie je prakticky úplne vybitá, vôbec nepostrehnete pokles výkonu. Zariadenie je možné používať dovtedy, kým nepostrehnete, že sa stráca výkon vŕtačky. Znamená to, že batéria je vybitá a je potrebné ju nabiť. Ďalšou výhodou je skutočnosť, že lítium iónové batérie nemajú žiaden pamäťový efekt. Preto sa môžu nabíjať kedykoľvek bez straty svojich vlastností, nezávisle od stavu nabitia batérie.

Batéria sa pred prvým použitím musí nabiť. Vybratie batérie zo zariadenia Obr. B

• Batériu (2) vložte do základne zariadenia podľa znázornenia na obr. B.

• Batéria má 4 svetlá signalizujúce úroveň nabitia, pričom čím viac ich svieti, tým viac je batéria nabitá.

• Batériu (2) otočte hore nohami a zasuňte ju do nabíjačky (5) podľa znázornenia na obr. C.

Červený stav LED: Zelený stav LED: Stav nabíjačky Vyp. Vyp. Bez napájania Vyp. Zap. Pohotovostný režim: - Nie je vložená batéria alebo - Batéria je vložená, ale nabíjanie sa dokončilo už pred viac ako 2 hodinami Zap. Vyp. Chybná batéria Bliká Vyp. Nabíjanie batérie prebieha Vyp. Zap. Nabíjanie batérie sa dokončilo, batéria je úplne nabitá Zap. Zap. Batéria je príliš horúca, priebeh nabíjania bol pozastavený. Nabíjanie sa zaháji automaticky po tom, ako batéria vychladne.

• Úplné nabitie batérie môže trvať max.70 minút.

• Keď batériu úplne nabijete, odpojte konektor nabíjačky zo zásuvky a batériu vyberte z nabíjačky.

• Batériu môžete uschovať alebo priamo nainštalovať do zariadenia. Lítium-iónové články je množné uchovávať dlhodobo bez toho, aby stratili svoju kapacitu nabitia. Keď sa zariadenie dlhší čas nebude používať, najlepšie je batériu uskladniť v nabitom stave. Nasádzanie a vyberanie vrtákov alebo násad skrutkovača Obr. E Pred osádzaním príslušenstva vždy vyberte batériu. Upinák vrtákov (7) je vhodný na vrtáky a násady skrutkovača s okrúhlym hriadeľom, ako aj šesťhranným hriadeľom.

• Zasuňte hriadeľ vrtáka alebo násadu skrutkovača

• Znovu zatiahnite upinák vrtáka pevným otáčaním objímky upináka (8) proti smeru hodinových ručičiek.

• Krátkym aktivovaním spínača zap./vyp. na zariadení skontrolujte, či je násada správne vycentrovaná. Nastavenie prevodov Obr. F Nikdy neprepínajte prevody, kým je motor v prevádzke, pretože v opačnom prípade poškodíte zariadenie. Spínač nikdy nenastavujte do stredu medzi dvomi polohami, pretože tým poškodíte svoje zariadenie. Zariadenie ponúka 2 rýchlosti vŕtania, ktoré je možné nastaviť posunutím prepínača prevodov (9) dopredu alebo dozadu. Číslo na prepínači prevodov (9) znázorňuje, ktorá poloha je zvolená.

• Poloha 1: Použite pri pomalom vŕtaní, veľkom priemere vŕtania alebo skrutkovaní. Zariadenie dosahuje vysoký výkon pri nízkych otáčkach.

• Poloha 2: Na rýchle vŕtanie alebo vŕtanie malých priemerov Nastavenie smeru otáčania Obr. G

• Prepínač smeru (10) uveďte do polohy „“ , ak chcete skrutkovať skrutky, prípadne zariadenie použiť na vŕtanie.

• Prepínač smeru (10) uveďte do polohy „“ , ak chcete povoľovať skrutky. Zapnutie a vypnutie zariadenia Obr. G Spínač Zap./Vyp. (11) slúži na aktivovanie zariadenia a nastavenie rýchlosti otáčania.

• Spínač zap./vyp. (11) aktivuje zariadenie, pričom čím ďalej sa spínač potlačí, tým rýchlejšie sa bude vrták otáčať.

• Uvoľnením spínača Zap./Vyp. (11) zastavte zariadenie.

• Posunutím reverzného spínača (10) do stredovej polohy zablokujte pohyb spínača Zap./Vyp. V tejto polohe sa nedá aktivovať. Zariadenie položte až vtedy, keď sa úplne zastaví. Neklaďte ho na prašný podklad, pretože prachové častice by sa mohli dostať do vnútra mechanizmu. Nastavenie krútiaceho momentu88

Obr. G Zariadenie disponuje 23 rôznymi nastaveniami krútiaceho momentu a špeciálnym režimom vŕtania na nastavenie výkonu prenášaného na upinák. Otáčaním krúžka na nastavenie krútiaceho momentu (12) je možné skrutky zaskrutkovať na prednastavenú hĺbku, čo je ideálne pri opakujúcich sa pracovných úkonoch. Čím vyššie je číslo, tým vyšší krútiaci moment sa bude prenášať.

• V prípade malých skrutiek alebo mäkkého pracovného materiálu zvoľte nízke nastavenie.

• V prípade veľkých skrutiek, pevných pracovných materiálov a odstraňovaní skrutiek zvoľte vysoké nastavenie.

• Pri skrutkovaní je podľa možností potrebné zvoliť čo najnižšie nastavenie. Ak motor prešmykuje pre úplným zatiahnutím skrutky, zvoľte vyššie nastavenie.

• V prípade vŕtania otočte krúžok na nastavenie krútiaceho momentu (12) na nastavenie pre vŕtanie úplným otočením proti smeru hodinových ručičiek. Uistite sa, že pri vŕtaní je smerový spínač (10) vždy nastavený do polohy . Zariadenie je vybavené elektronickou funkciou ochrany proti preťaženiu. Keď dôjde k preťaženiu zariadenia, automaticky sa vypne. Keď sa tak stane, počkajte aspoň 5 sekúnd na automatický reset ochrany proti preťaženiu. Pracovné svetlo (13) Obr. A Zariadenie je vybavené pracovným svetlom na osvetlenie pracovného miesta.

• Automaticky sa zapne pri stlačení spínača Zap./Vyp.

• Automaticky sa vypne pri opakovanom uvoľnení spínača Zap./Vyp. Háčik na opasok (14) Obr. A Zariadenie je vybavené háčikom na opasok na zavesenie zariadenia na opasok počas používania. Smerový spínač (10) vždy prepnite do stredovej polohy, aby nemohlo dôjsť k neúmyselnému spusteniu zariadenia.

• Pri dodaní je háčik na opasok (14) upevnený na ľavej strane zariadenia.

• Odstránením skrutky na háčiku sa háčik dá poľahky zložiť.

• V prípade potreby je ho možné upevniť na pravú stranu zariadenia. Tipy pre používateľa Pri skrutkovaní skrutiek do dreva, kovu a iných materiálov:

• Pred použitím spotrebiča skontrolujte, či je vrták alebo skrutková násada riadne osadená a vycentrovaná vo vnútri upínania.

• Skrutkové násady sú dostupné v rôznych tvaroch a rozmeroch. Keď si nie ste istý, pred použitím zariadenia skontrolujte, či vrták pasuje na hlavicu skrutky bez vôle.

• Uistite sa, že zariadenie nie je v činnosti, keď dochádza ku kontaktu so skrutkou. Otáčajúca sa násada môže prešmykovať. Mohlo by to spôsobiť poškodenie obrobku. Pri vŕtaní do dreva, kovu a iných materiálov:

• V prípade vrtákov s malým priemerom používajte vysokú rýchlosť vŕtania. V prípade vrtákov s veľkým priemerom používajte nízku rýchlosť vŕtania.

• V prípade tvrdých materiálov zvoľte nízku rýchlosť vŕtania; v prípade mäkkých materiálov vyberte vysokú rýchlosť vŕtania.

• Obrobok správne upevnite, podľa možností pomocou svorky alebo zveráka.

• Počas vŕtania vrták pravidelne vyťahujte von z otvoru, aby odrezky a piliny mohli vyjsť von. Pri vŕtaní do kovu:

• Používajte vrták na vŕtanie do kovu (HSS). V záujme optimálnych výsledkov na vrták potrebné chladič olejom.

• Vrtáky na vŕtanie do kovu (HSS) je možné použiť aj na vŕtanie do plastov.

Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty. ZÁRUKA Záručné podmienky nájdete v samostatne priloženom záručnom liste. ŽIVOTNÉ PROSTREDIE Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach. Len pre krajiny ES Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/EU o vyradených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužiteľné, musí zberať ako separovaný odpad a likvidovať ekologickým spôsobom. Produkt a používateľská príručka podliehajú zmenám. Špecikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Wiertarko-wkrętarka akumulatorowa litowo-jonowa 14,4V / 18V
