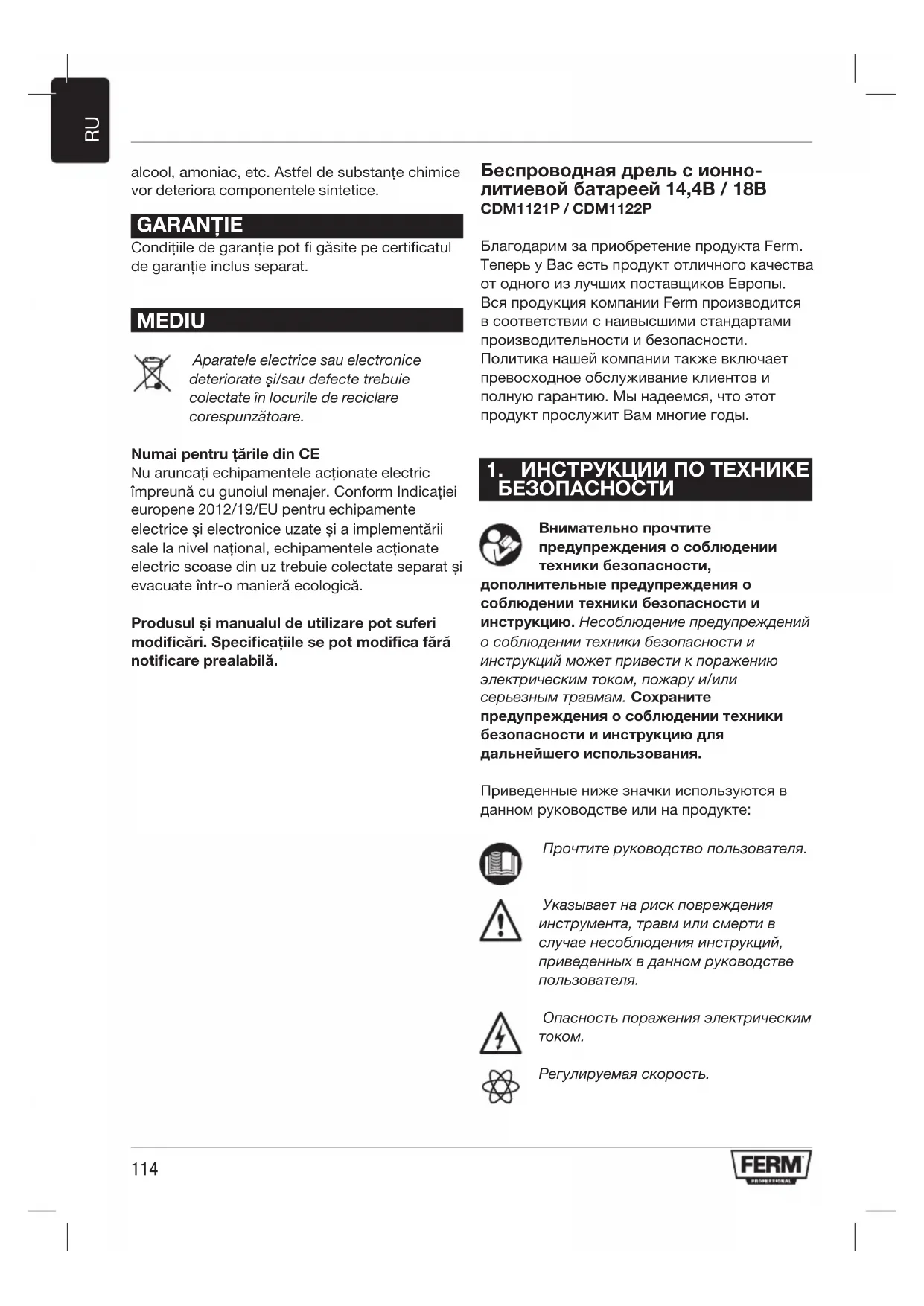

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDM1122P Ferm

Благодарим за приобретение продукта Ferm. Теперь у Вас есть продукт отличного качества от одного из лучших поставщиков Европы. Вся продукция компании Ferm производится в соответствии с наивысшими стандартами производительности и безопасности. Политика нашей компании также включает превосходное обслуживание клиентов и полную гарантию. Мы надеемся, что этот продукт прослужит Вам многие годы.

1. ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ Внимательно прочтите предупреждения о соблюдении техники безопасности, дополнительные предупреждения о соблюдении техники безопасности и инструкцию. Несоблюдение предупреждений о соблюдении техники безопасности и инструкций может привести к поражению электрическим током, пожару и/или серьезным травмам. Сохраните предупреждения о соблюдении техники безопасности и инструкцию для дальнейшего использования. Приведенные ниже значки используются в данном руководстве или на продукте: Прочтите руководство пользователя. Указывает на риск повреждения инструмента, травм или смерти в случае несоблюдения инструкций, приведенных в данном руководстве пользователя. Опасность поражения электрическим

Регулируемая скорость.115

Вращение вправо/влево Не используйте электроинструмент под дождем. Используйте только в помещениях. Изделие II класса - Двойная изоляция - В заземленной розетке нет необходимости. В случае неисправности трансформатор не опасен. Максимальная температура 40° C Не бросайте батарею в огонь. Не бросайте батарею в воду. Выбрасывайте изделие только в предназначенные для этого контейнеры. Ионно-литиевые батареи нужно утилизировать отдельно. Плавкая вставка с задержкой Данное изделие соответствует применимым стандартам безопасности европейских директив. Дополнительная техника безопасности для дрелей и

a) При ударном сверлении необходимо использовать защиту для ушей. Шум высокой интенсивности может привести к повреждению слуха. b) Если в комплектацию электроинстру- мента входят дополнительные рукоятки, используйте их. Потеря управления над электроинструментом может привести к

c) Во время выполнения рабочих операций, где существует возможность соприкосновения принадлежности со скрытой электропроводкой или кабелем питания изделия, электроинструмент необходимо держать только за изолированные поверхности рукояток. В случае если режущее приспособление соприкоснется с кабелем под током, металлические детали электроинструмента также будут находиться под током, и, как следствие, могут поразить оператора электрическим током. Эксплуатация и уход за батареей a) Для подзарядки батареи используйте только оригинальное зарядное устройство. Зарядное устройство, разработанное для определенного типа аккумуляторных батарей, может привести к пожару при использовании других типов аккумуляторных батарей. b) Электроинструменты необходимо использовать только с предназначенными для них аккумуляторными батареями. Использование других аккумуляторных батарей может привести к пожару и

c) Когда аккумуляторная батарея не находится в использовании, держите ее на безопасном расстоянии от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и прочие небольшие металлические предметы, которые могли бы замкнуть цепь между двумя клеммами аккумуляторной батареи. Замыкание терминалов аккумуляторной батареи между собой может привести к ожогам и пожару. d) В случае грубого использования аккумуляторной батареи не по назначению из нее может вытекать жидкость. Не прикасайтесь! В116

случае попадания жидкости на кожу немедленно промойте водой. В случае попадания жидкости в глаза обратитесь за медицинской помощью. Жидкость в аккумуляторных батареях может привести к раздражениям и ожогам. Обслуживание a) Обслуживание электроинструмента должно выполняться квалифицированным лицом с использованием только оригинальных запасных частей. Это обеспечит сохранение безопасного использования электроинструмента. Для зарядного устройства Предполагаемое использование Зарядное устройство предназначено для ионно-литиевых аккумуляторных батарей напряжением 14,4 В и 18,0 В до 1,5 Ач. Другие аккумуляторные батареи могут прорваться и нанести увечья и повредить собственность. a) Прибор не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также людьми с недостатком опыта и знаний, если они не находятся под контролем и руководством b) Следите, чтобы дети не играли с электроинструментом c) Не пытайтесь перезаряжать не перезаряжаемые батареи! d) Во время зарядки батареи должны быть помещены в хорошо проветриваемом

Остаточные риски Даже если электроинструмент используется по назначению, некоторых остаточных рисков не избежать. Конструкция изделия связана со следующими рисками: a) Использование электроинструмента в течение длительных периодов времени, а также использование электроинструмента в плохом техническом состоянии, может стать причиной вреда здоровью в результате длительных вибрационных

b) Разрушение рабочих приспособлений также может стать причиной травм и повреждения личной собственности. Осторожно! Во время эксплуатации данный электроинструмент излучает электромагнитное поле. Данное электромагнитное поле при определенных обстоятельствах может мешать работе активных и пассивных медицинских имплантатов. В целях избежания фатального исхода в результате неисправности медицинского имплантата получите консультацию у своего лечащего врача и производителя имплантата перед использованием электроинструмента. Замена кабеля питания В случае повреждения кабеля питания его необходимо заменить у производителя, агента по обслуживанию или лиц, имеющих соответствующую квалификацию.

ЭЛЕКТРОИНСТРУМЕНТЕ Предполагаемое использование Данная беспроводная дрель предназначена для вкручивания и выкручивания шурупов, а также просверливания отверстий в дереве, металле и пластмассе. Технические спецификации № модели CDM1121P CDM1122P Зарядное устройство CDA1080S Питание зарядного

230 - 240 В ~ 50 Гц 45 Вт

10,8 - 18 В пост. тока 2 А Перезаряжаемая аккумуляторная батарея 14,4 В Li-ион. 1,5 Ач 18 В Li-ион. 1,5 Ач Время зарядки батареи 1.2 час Наибольший диаметр изделия, зажимаемого в

от 1,5 до 13 мм Настройка крутящего

23 + режим сверления117

Скорость без нагрузки Положение 1: Положение 2:

Масса (вкл. батарею) 1,54 кг 1,59 кг Уровень давления звука L

77,23 дБ (A) K = 3 дБ (A) 77,40 дБ (A) K = 3 дБ (A) Вибрация, передающаяся через руки a

(безударное ввинчивание) 0,627 м/с

K = 1,5 м/с Вибрация, передающаяся

h,D (высверливание отверстий в металле) 1,454 м/с

Уровень вибрации Уровень вибрации, указанный в данном руководстве, был измерен в соответствии со стандартизированным испытанием, приведенным в EN 60745; он может быть использован для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей.

• Применение инструмента для других целей, а также использование принадлежностей в плохом состоянии может значительно увеличить уровень вибрации.

• При выключении устройства, а также работе в холостом режиме уровень вибрации значительно уменьшается. Для защиты от вибрации поддерживайте инструмент и принадлежности в хорошем состоянии, не давайте рукам мерзнуть и организуйте режим работы.

Цифры в тексте относятся к схемам на страницах 2 - 4

1. Электроинструмент

3. Кнопка фиксации батареи

4. Индикатор замены батареи

5. Зарядное устройство

6. Светодиодные индикаторы зарядного

7. Сверлильный патрон

9. Переключатель скорости

10. Переключатель направления

12. Кольцо регулировки крутящего момента

14. Фиксатор для ремня

Литий-ионная технология Аккумуляторные батареи, входящие в комплектацию данного изделия, созданы с использованием литий-ионной технологии. Одно из преимуществ использования ионно-литиевых батарей заключается в том, что в них практически никогда не происходит потеря мощности, за ис- ключением тех случаев, когда батарея почти пуста. Электроинструмент мож- но использовать до тех пор, пока поте- ря мощности изделия не станет оче- видна. Аккумуляторная батарея разря- дилась и нуждается в подзарядке. Еще одним преимуществом ионно- литиевых батарей является отсутствие эффекта памяти. Это означает, что их можно заряжать в любое время вне зависимости от текущего состояния заряда без последствий.

Перед использованием электроинструмента аккумуляторную батарею необходимо зарядить. Снятие аккумуляторной батареи с инструмента Рис. B

• Крепко удерживайте инструмент (1) в

• Другой рукой нажмите кнопку фиксации аккумуляторной батареи (3), расположенную на задней части аккумуляторной батареи (2).

• Продолжая нажимать на кнопку (3), вытяните аккумуляторную батарею из инструмента, как показано на изображении В.118

Установка аккумуляторной батареи на

Рис. B Перед тем как установить аккумуля- торную батарею на инструмент убеди- тесь в том, что она чистая и сухая.

• Крепко удерживайте инструмент (1) одной

• Другой рукой вставьте аккумуляторную батарею (2) в основание инструмента, как показано на изображении В.

• Продолжайте нажимать на аккумуляторную батарею в этом направлении до тех пор, пока раздастся щелчок. Проверка состояния заряда аккумуляторной батареи Рис. C Укомплектованная аккумуляторная батарея частично заряжена при

• Для проверки состояния заряда аккумуляторной батареи нажмите на кнопку на батарее (4).

• Для отображения состояния заряда аккумуляторной батареи на ней имеется 4

• Если лампочки горят красным светом, это означает, что аккумуляторную батарею необходимо немедленно зарядить. Зарядка аккумуляторной батареи (с помощью зарядного устройства) Рис. D

• Снимите аккумуляторную батарею (2) с инструмента

• Переверните аккумуляторную батарею (2) установите в зарядное устройство (5), как показано на изображении С.

• Вставьте аккумуляторную батарею в зарядное устройство до упора.

• Вставьте вилку зарядного устройства в розетку и подождите. Светодиодные индикаторы на зарядном устройства (6) будут загораться и отображать состояние зарядки устройства. Светодиодные индикаторы (6) Рис. D На зарядном устройстве присутствуют 2 светодиодных индикатора (6), которые указывают на состояние зарядки.

Выкл. Выкл. Нет питания

Режим ожидания: -Аккумуляторная батарея не установлена, -Аккумуляторная батарея установлена, но зарядка завершилась более 2 часов назад

Неисправная аккумуляторная батарея Моргание Выкл. Происходит зарядка

Аккумуляторная батарея

Аккумуляторная батарея нагрелась слишком сильно, ожидание. Зарядка продолжится автоматически, когда батарея остынет.

• Полная зарядка батареи может занять до 70 минут.

• Когда зарядка аккумуляторной батареи завершится, извлеките штекер зарядного устройства из розетки и извлеките аккумуляторную батарею из зарядного устройства.

• Аккумуляторную батарею можно хранить в отдельном месте или установить на инструмент. Ионно-литиевые батареи можно хранить в течение длительного срока времени без потери заряда. Если инструмент длительное время не используется, аккумуляторную батарею рекомендуется хранить в полностью заряженном состоянии.119

Установка сверл и битов отверток Рис. E Перед установкой принадлежностей всегда снимайте аккумуляторную

Сверлильный патрон (7) подходит для круглых и шестиугольных сверл и битов отверток.

• Крепко удерживайте инструмент в одной

• Разожмите патрон (7), поворачивая зажим патрона (8) другой рукой, поворачивая его по часовой стрелке до тех пор, пока в патрон не поместится принадлежность.

• Установите сверло или бит отвертки в

• Затяните патрон, поворачивая зажим патрона (8) против часовой стрелки.

• Убедитесь в надлежащей установке принадлежности путем кратковременного нажатия выключателя инструмента. Регулировка скорости Рис. F Не переключайте скорость изделия во время работы электродвигателя - это повредит инструмент. Не устанавливайте переключатель скорости в среднее положение - это повредит инструмент. Инструмент имеет 2 скорости, для выбора которых существует переключатель (9). Цифра на переключателе скорости (9) указывает на выбранное положение.

• Положение 1: Для медленного сверления, высверливания больших отверстий и вворачивания шурупов. При малой скорости инструмент имеет большую мощность.

• Положение 2: Для быстрого сверления или высверливания отверстий малого диаметра Изменение направления вращения Рис. G

• Установите переключатель направления вращения (10) в положение «» для вворачивания шурупов и сверления.

• Установите переключатель направления вращения (10) в положение «» для выворачивания шурупов Включение и выключение инструмента Рис. G Выключатель (11) используется для включения инструмента, а также для выбора скорости вращения.

• Нажатие выключателя (11) приводит инструмент в действие, более сильное нажатие выключателя увеличивает

• Отпускание выключателя (11) останавливает инструмент.

• Для блокировки движения выключателя переместите переключатель направления вращения (10) в среднее положение. Теперь выключатель не будет работать. Класть инструмент можно только после полной остановки изделия. Не кладите изделие на пыльную поверхность, частички пыли могут попасть в механизм инструмента. Изменение крутящего момента Рис. G Инструмент имеет 23 разных параметров крутящего момента и особый режим сверления для передачи крутящего момента

Благодаря кольцу регулировки крутящего момента (12) шурупы можно вкручивать до определенной глубины, что позволяет сэкономить время при повторяющихся рабочих операциях. Чем больше цифра, тем сильнее крутящий момент.

• Для малых шурупов и мягкого рабочего материала следует использовать низкий

• Для больших шурупов, твердого рабочего материала и при выворачивании шурупов следует использовать высокий параметр.

• Для вворачивания шурупов рекомендуется использовать наименьший параметр. Если электромотор начинает проскальзывать до того, как шуруп был полностью вкручен, увеличьте параметр.

• Для сверления установите кольцо выбора крутящего момента (12) в положение режима сверления, до конца повернув его против часовой стрелки.120

Убедитесь, что направление вращения (10) установлено в положение во время сверления. Инструмент оснащен электронной функцией защиты от перегрузки. В случае перегрузки инструмент автоматически выключится. В таком случае подождите 5 секунд, пока функция защиты от перегрузки отключится. Рабочий фонарик (13)

Инструмент оборудован рабочим фонариком для подсветки рабочего места.

• Он автоматически включается при нажатии выключателя.

• Он автоматически выключается при отпускании выключателя. Фиксатор для ремня (14)

Инструмент оборудован фиксатором для ремня для фиксации инструмента на ремне. В целях избежания непреднамеренного включения инструмента перемещайте переключатель направления вращения (10) в среднее положение.

• Инструмент поставляется с фиксатором для ремня (14), закрепленным на левой стороне изделия.

• Его с легкостью можно снять путем выворачивания винта на фиксаторе.

• Затем его можно установить на правой части инструмента. Советы по эксплуатации При вворачивании шурупов в дерево, металл и прочие материалы:

• перед тем как применить изделие убедитесь, что принадлежность надлежащим образом установлена в

• Насадки для шурупов имеются разных форм и размеров. Если Вы не уверены в правильности выбора насадки, вставьте ее в шляпку и убедитесь, что она подходит без

• Инструмент не должен вращаться во время соприкосновения с шурупом. Вращающаяся насадка может соскользнуть. Это может привести к повреждению рабочего материала. При высверливании отверстий в дереве, металле и прочих материалах:

• Для сверл малого диаметра используйте высокую скорость сверления. Для сверл большого диаметра используйте малую скорость сверления.

• Для твердых материалов используйте малую скорость сверления, а для мягких -

• Надлежащим образом закрепляйте рабочий материал, например, в тисках.

• Во время сверления периодически извлекайте сверло из отверстия, чтобы избавиться от сверлильной пыли. При высверливании отверстий в металле:

• Используйте сверла из быстрорежущей инструментальной стали (HSS). Для наилучших результатов для охлаждения следует использовать масло.

• Сверла из быстрорежущей инструментальной стали (HSS) также можно использовать для высверливания отверстий в пластмассовых материалах.

Перед очисткой и обслуживанием всегда отключайте электроинструмент и извлекайте аккумуляторную

Регулярно очищайте корпус электроинструмента мягкой тряпкой, желательно, после каждого использования. Убедитесь, что вентиляционные отверстия чисты от пыли и грязи. Для удаления особо сильных загрязнений используйте мягкую тряпку с мыльной пеной. Не используйте растворители, такие как бензин, спирт, аммиак и т. д. Химические вещества повредят синтетические компоненты.121

Гарантийные условия приведены на отдельном гарантийном листе. ОКРУЖАЮЩАЯ СРЕДА Неисправные электрические и электронные изделия необходимо сдавать в соответствующие пункты утилизации. Только для стран Европейского экономического сообщества Не выбрасывайте электроинструменты в обычные мусорные корзины. В соответствии с Европейской директивой 2012/19/EU об утилизации отработанного электрического и электронного оборудования и ее реализации в государственном законодательстве электроинструменты, которые больше не могут использоваться по назначению необходимо подвергать утилизации дружественным по отношению к окружающей среде способом. В изделие и руководство пользователя могут быть внесены изменения. Спецификации могут быть изменены без предварительного оповещения. Δράπανο μπαταρίας λιθίου-ιόντων 14,4V / 18V
